Какие условия эксплуатации предусмотрены для данного омметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор
Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнезда для измерения тока.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.

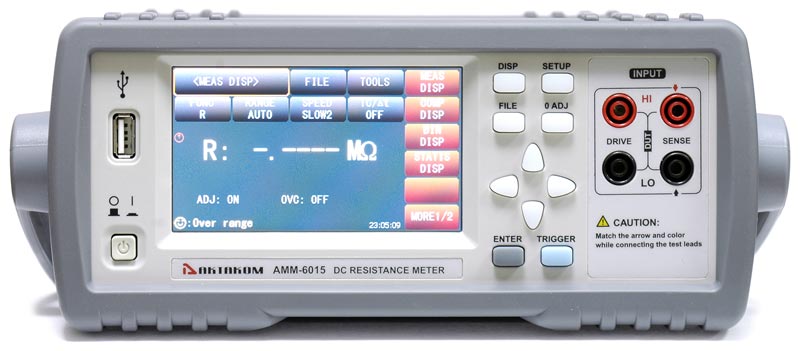

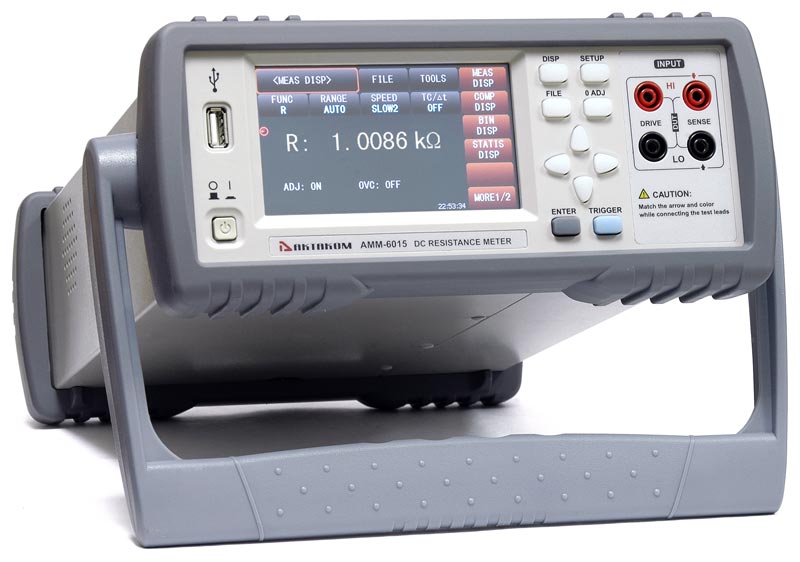

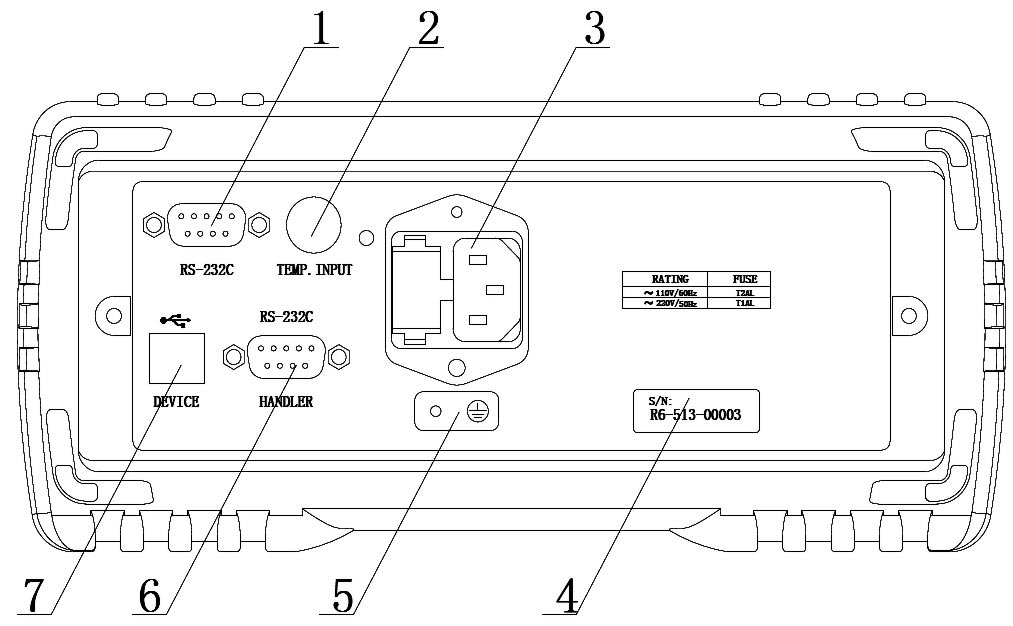

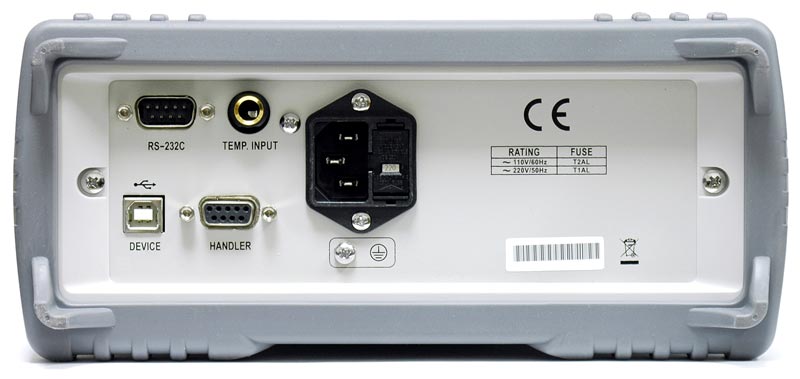

Как правильно включить и настроить микроомметры АММ-6015 и АММ-6016?
ВНИМАНИЕ!

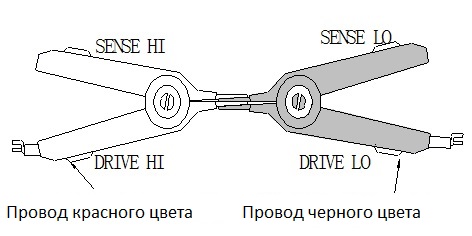

– Избегайте непосредственного контакта с испытательными зажимами во время проведения измерений.
– Чтобы избежать поражения электрическим током, примите все меры предосторожности для обеспечения того, чтобы все элементы, подключенные к выходному терминалу не находились под напряжением.
– Убедитесь в правильной полярности подключения прибора к измеряемому объекту.
– Для достижения корректности и стабильности измерения, проконтролируйте температуру, относительную влажность и общие условия, в которых будет проводиться измерение.
– Если объект измерений содержит емкости или обладает емкостными свойствами, то перед проведением измерений его необходимо разрядить, во избежание порчи прибора.
– Перед подключением RS-232 убедитесь, что питание прибора отключено.
– Будьте осторожны при работе с использованием дистанционного управления!
– После выключения питания, подождите несколько секунд, прежде чем включить его снова. Включение POWER ON/OFF неоднократно с недостаточным интервалом может повредить прибор.

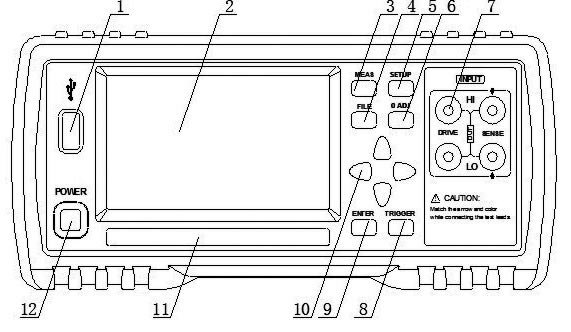

Функциональные меню прибора
Управление прибором осуществляется физическими клавишами DISP, SETUP, FILE, 0 ADJ, навигационными клавишами и экранными кнопками.
DISP – при нажатии кнопки на дисплей выводится информация о текущих установках и результаты измерений. Необходимая функция может быть выбрана нажатием экранной кнопки в правой части экрана – MEAS DISP, COMP DISP, BIN DISP, STATIS DISP
SETUP – при нажатии на дисплее отображаются экраны установки параметров функций, при этом в правой части экрана отображаются кнопки вызов страниц функций
FILE – клавиша выбора места сохранения результатов. При нажатии кнопки предлагается выбрать внутреннюю или внешнюю память – Internal File или External File.
0 ADJ – при нажатии кнопки в режиме измерений происходит автоматическая установка «0».
Под навигационными клавишами расположены клавиши ENTER – подтверждение ввода значений и TRIGGER – ручной запуск измерений
Какие настройки в меню функции измерения MEAS DISP в микроомметрах АММ-6015 и АММ-6016?

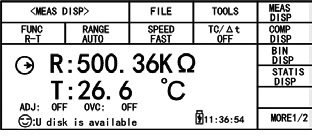

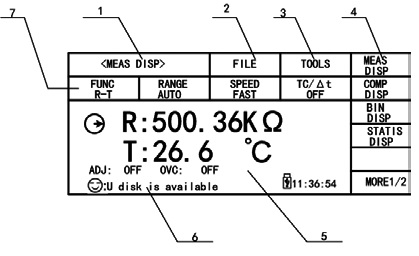

При включении прибора на дисплее отображается страница измерения.
Доступные экранные кнопки:
FUNC – выбор типа измерений:
R – сопротивление;
R-T – сопротивление и температура (только АММ-6015);
T – температура (только АММ-6015);
LPR – сопротивление в режиме низковольтного напряжения;
LPR-T – сопротивление в режиме низковольтного напряжения и температура (только АММ-6015).
RANGE – выбор диапазона измерений – 20 мОм, 200 мОм, 2 Ом, 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм (диапазоны 200 кОм и 2 МОм доступны только для АММ-6015). Выбор значения диапазона производится стрелками в правом вертикальном меню. Помимо значения можно включить режим AUTO – автоматический выбор диапазона или HOLD – удержание заданного диапазона в течение всего времени измерения.
SPEED – выбор скорости измерений. Возможен выбор из: FAST – 10 мс, MED – 25 мс, SLOW1 – 115 мс SLOW2 – 455 мс
FILE – сохранение результатов измерений. Возможны два варианта сохранения – File manage и Screen Copy. При нажатии на File manage необходимо выбрать внутреннюю память (Internal File) или внешний USB – носитель (External File), данные будут сохранены в файлах формата *.csv. При нажатии на Screen Copy будет создано текущее изображение крана и сохранена в формате *.gif. Сохранение изображения возможно только на USB-носитель.
TOOLS – нажав на кнопку на дисплее отобразятся кнопки DISP ON/OFF и 0 ADJ. Первая кнопка включает и выключает вывод результатов измерений на дисплей. При нажатии кнопки 0 ADJ производится установка «0» прибора. Для этого необходимо установить и соединить измерительные щупы из комплекта поставки прибора как указанно на рисунке и нажать кнопку 0 ADJ. Необходимо помнить, что только после такой установки «0» измеренные значения будут достоверными!
ТС/Δt – включение и выбор режима: температурной компенсации ТС или температурной конверсии Δt (только для АММ-6015).
Температурная компенсация – т.к. сопротивление большинства резисторов зависит от температуры, возможно внесение автоматической коррекции, т.е. при предварительной установке температуры, при которой будет использоваться резистор, на дисплее будет отображаться сопротивление резистора при заданной температуре. Температурная конверсия – преобразование разницы сопротивлений в значение температуры. Используется совместно с датчиком Pt500 из комплекта поставки или с аналоговым напряжением от 0 до 2 В (выставляется в меню ТС/Δt SETUP)
TRIG – выбор режима запуска (только для АММ-6016). Доступны следующие режимы:
INT (Internal) – постоянное измерение и вывод результата на дисплей
MAN (Manual) – запуск клавишей TRIGGER на передней панели прибора
NG – сигнал, когда измеренное значение не совпадает с установленным,
GD – сигнал звучит когда измеренное значение совпадает с установленным,
OFF – звуковой сигнал выключен.
COUNT (ON/OFF): включение/выключение счетчика
COUNT CLEAR: сброс счетчика TOT, IN, HI, LO на ноль запуск нового отсчета
DISP MODE: отображение на дисплее
NORMAL – отображение значения в установленных единицах
DEV – отображается отклонение Δ в % (Δ =((измеренное значение-номинальное значение) / номинальное значение)×100%)

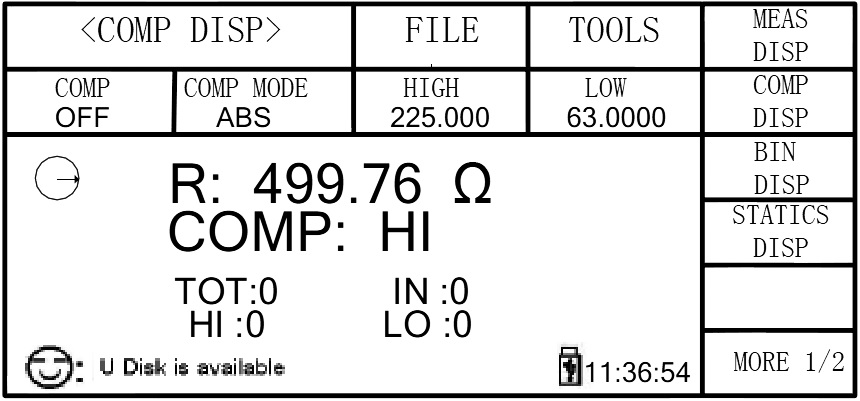

COMP ON/OFF
COMP ON функция сравнения включена, COPMP OFF – выключена
COMP MODE
Выбор метода сравнения – в заданном диапазоне (режим ABS), или отклонение от заданного номинала в %
HIGH
Задание верхней границы диапазона (в режиме ABS-абсолютной ошибки)
LOW
Задание нижней границы диапазона (в режиме ABS-абсолютной ошибки)
NOM
Задание номинального значения (в режиме отклонения от номинального значения)
%
Задание процента допустимого отклонения от номинального значения

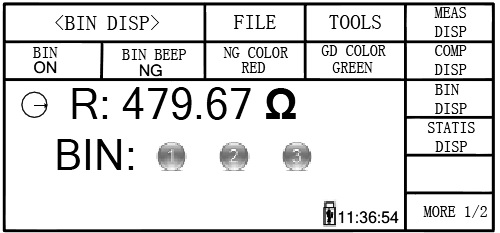

Какие настройки есть в меню настроек функции сортировки BIN DISP в микроомметрах АММ-6015 и АММ-6016?
Функция позволяет сортировать элементы по 3 устанавливаемым параметрам.
Параметры устанавливаются в меню BIN SETUP. Устанавливаются номинальное значение, значение возможного отклонения в %, либо задаются верхнее и нижнее значение диапазона.
В меню BIN DISP возможны следующие установки:
FILE
Выбор места и сохранение значений
TOOLS
DISP (ON/OFF): Вкл/Выкл выводов результата на дисплей
BIN
BIN ON/OFF: Вкл/Выкл сортировки
BIN BEEP ON/OFF
OFF: Вкл/Выкл звукового сигнала
NG: Когда измеренное значение не совпадает с установленным, звучит сигнал
GD: Когда измеренное значение совпадает с установленным звучит сигнал
NG COLOR
Выбор цвета значка ячейки на дисплее в случае несовпадения измеренного и установленного значений
GD COLOR
Выбор цвета значка ячейки на дисплее в случае совпадения измеренного и установленного значений

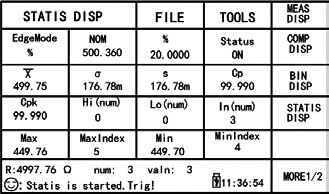

Что обозначают настройки в меню общей таблицы измерений STATIS DISP микроомметров АММ-6015 и АММ-6016?
Функция этой страницы – отобразить данные измерений. Можно анализировать среднее значение результатов для нескольких измерений, скорость прохождения/отказа и некоторые инженерные коэффициенты.
Возможны следующие установки:
EDGE MODE
При нажатии доступны:
ABS – режим сравнения в диапазоне, границы устанавливаются при нажатии на кнопки Hi и Lo;
% – режим сравнения по отклонению от номинального значения. Устанавливается номинальное и % отклонения.
STATUS ON/OFF
ON – активна только кнопка Trigger, остальные установки не возможны. Прибор делает измерения по каждому нажатию на кнопку.
OFF – выключение функции статистики. Функция будет выключена, будут работать все кнопки.
TOOLS
CLEAR: Стереть все параметры
TRIGGER: Запуск измерений
FILE
Сохранение данных
Параметры, приведенные в таблице статистики:
1. : Округленное значение. Соответствующая формула:
2. σ: Среднеквадратичное значение. Соответствующая формула:
Как войти в меню настроек режимов измерений в микроомметрах АММ-6015 и АММ-6016?
При нажатии клавиши SETUP на лицевой панели прибора в правой части дисплей появятся кнопки вызова меню настроек режимов измерений. В указанных меню частично дублируют параметры из меню функций, но есть возможность установить и более расширенные параметры.
Доступны следующие меню настроек:
MEAS SETUP – меню настроек режима измерений
TC/Δt – меню настроек температурных измерений и коррекции
BIN SETUP – меню настроек сортировщика
SYSTEM SETUP – меню настроек системы и интерфейсов
Какие настройки есть в меню настроек режима измерений MEAS SETUP в микроомметрах АММ-6015 и АММ-6016?
Меню настроек режима измерений MEAS SETUP:
FUNC
Выбор типа измерений, описано в п. Меню настроек функции измерений MEAS DISP
RANGE
Выбор диапазона, описано в п. Меню настроек функции измерений MEAS DISP
TRIG
Выбор вида запуска, описано в п. Меню настроек функции измерений MEAS DISP
TRIG DELAY
Задержка запуска. Возможны 3 варианта установки:
AUTO – автоматический постоянный запуск
MANU – включение режима задержки, установленной пользователем
INPUT – ввод значения задержки
Примечание. Значение задержки в ручном режиме должно быть больше «0»
AVERAGE
Усреднение результатов измерений. Устанавливается количество измерений от 1 до 255. Чем больше число, тем точнее измерение, но увеличивается длительность получения результата.
SPEED
Выбор скорости измерений, описано в п. Меню настроек функции измерений MEAS DISP
0 ADJ
Включить/выключить функцию установку «0» в меню MEAS DISP
OVC
Включить/выключить режим компенсации смещения (только для АММ-6015)

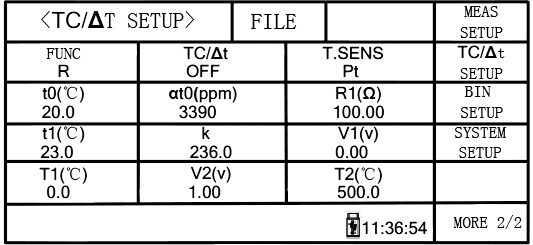

Какие настройки есть в меню настроек температурных измерений и коррекции TC/Δt в микроомметрах АММ-6015?
FUNC
Выбор типа измерений, описано в п. Меню настроек функции измерений MEAS DISP
ТС/Δt
ТС – выбор режим температурной коррекции
Δt – выбор режима температурной конверсии (измерение температуры)
OFF – выключение функции
T.SENS
Выбор вида температурного датчика
Pt – датчик температуры Pt500 (стандартный датчик из комплекта поставки должен быть подключен к входному разъему)
AnLG_In – аналоговый вход, входное напряжение 0…2 В
t0:
При нажатии на дисплее будет цифровая клавиатура. Ввод базовой температуры в диапазоне от -10 до 99 градусов
αt0:
Ввод базовой емпературы в диапазоне от – 999999 до 999999 ppm
R1
Ввод значения номинала резистора от 0 до 2 МОм
t1
Температура в начале измерения
k
Температурный коэффициент удельного сопротивления металлов и сплавов
U1
Напряжение в начале измерения (аналоговый вход)
T1
Температура в начале измерения (аналоговый вход)
U2
Напряжение (установившееся) на дисплее прибора
T2
Формула расчета температурной конверсии
где: Δt – приращение температуры; t1 – температура в начале измерения сопротивления; ta – температура окружающей среды; R1 – значение сопротивления в начале измерений; R2 – значение сопротивления установившегося на дисплее в процессе измерений; к – температурный коэффициент удельного сопротивления металлов и сплавов.
При использовании аналогового входа вычисление температуры производится по следующей формуле:

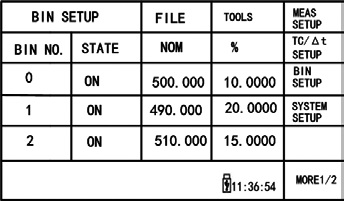

Какие настройки есть в меню настроек сортировщика (компаратора) BIN SETUP в микроомметрах АММ-6015 и АММ-6016?
В меню отображаются 3 ячейки, в которые записываются параметры пороговых значений для срабатывания компаратора. Ячейки можно включать или выключать в произвольном порядке. Включенная (активная) ячейка отображается на дисплее в меню BIN DISP специальным значком, изменяющим свой цвет в зависимости от установленных условий.
Кнопкой TOOLS можно изменить метод сортировки – диапазон с установленными границами или номинальное значение с установленным отклонением в процентах.
Назначение кнопок:
BIN NO.
Выбор ячейки. В правом меню кнопкой DEL можно очистить установленные параметры выбранной ячейки.
STATE
Выбрать ячейку и кнопками OFF или ON включить или выключить (активировать)
HIGH
В режиме ABS – установка верхней границы диапазона
LOW
В режиме ABS – установка нижней границы диапазона
NOM
В режиме % – установка номинального значения резистора
%
В режиме % – установка допустимого отклонения в %
FILE
Сохранение результатов или копии изображения экрана
TOOLS
BIN MODE ABS – метод сортировки – диапазон с установленными границами
BIN MODE % – метод сортировки – номинальное значение с отклонением в %
BIN BEEP OFF – звуковой сигнал выключен
BIN BEEP NG – звуковой сигнал срабатывает при отрицательном результате измерения (несовпадение измеренного значения с установленными граничными параметрами)
BIN BEEP GD – звуковой сигнал срабатывает при положительном результате измерения (совпадение измеренного значения с установленными граничными параметрами)
BIN CLEAR – удаление всех установленных данных в меню BIN SETUP и выключение всех ячеек

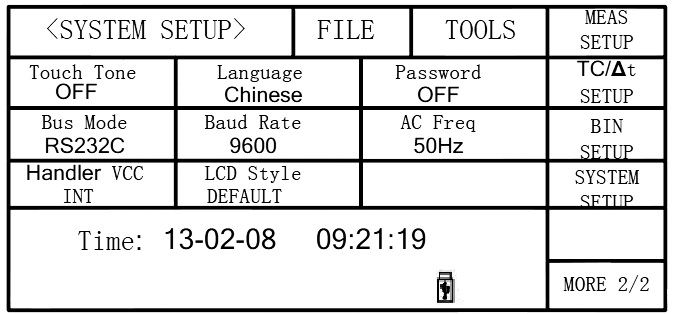

Какие настройки есть в меню настроек системы и интерфейсов в микроомметрах АММ-6015 и АММ-6016?
В этом меню можно установить или изменить настройки озвучивания нажатия на экранные кнопки, язык меню, установить или отменить пароль, настройки интерфейсов, дату и время и т.д.
Назначение кнопок:
TouchTone
Включение / выключение звукового сигнала при нажатии на экранные кнопки
Language
Изменение языка экранных сообщений и меню. Доступны английский и китайский.
Password
Установка ограничения доступа (пароля):
LOCK SYSTEM – ограничение на внесение изменений в настройки
LOCK FILE – ограничение на открытие файлов и проведение измерений
MODIFY – изменение пароля. Для изменение пароля необходимо сначала ввести установленный пароль, нажать ENTER для подтверждения. После чего ввести новый пароль, нажать ENTER и повторить пароль еще раз, подтвердив ввод нажатием ENTER.
BUS MODE
Возможные установки
RS232C – выбор интерфейса RS-232C на задней панели прибора
USBTMC – выбор интерфейса USBTMC через порт USB на задней панели прибора для связи с ПК
USBVCOM – выбор интерфейса USBVCOM через порт USB на задней панели прибора для связи с ПК
RS485 – выбор интерфейса RS-485 через порт RS-232 на задней панели прибора
BAUD RATE
Выбор скорости обмена интерфейса RS-232, доступно 9600, 19200, 28800, 38400, 96000, 115200 бод
AC Freq
Выбор частоты сети электропитания 50 Гц или 60Гц. Важно для уменьшения шумов и наводок в приборе.
HANDLER VCC
INT – Установка интерфейса Handler от внутреннего VCC
EXT – Установка интерфейса Handler от внешнего VCC
LCD STYLE
Выбор цвета дисплея
BUS ADDR
Установка адреса прибора для работы с интерфейсами RS-232 и RS-485, возможна установка от 1 до 32.
Дата и время
В нижней строке меню отображаются дата и время. Для установки касанием выбрать необходимый параметр (день, час, минуты и т.д.) и используя знаки ++, +, --, - в правой части экрана установить необходимое время.
Как сохранить данные измерений в микроомметрах АММ-6015 и АММ-6016?
Прибор позволяет сохранять файлы как во внутреннюю, так и внешнюю (USB-носитель) память. Сохраненные файлы позднее можно загрузить, скопировать или удалить. Для сохранения необходимо нажать кнопку FILE и далее FILE MANAGE. В открывшемся боковом меню выбрать место сохранения – внутреннюю (Internal) или внешнюю (External) память. Если в памяти уже есть файлы, то в правом меню появятся кнопки действий – Load (Загрузить), Save (Сохранить), Delete (Удалить), Copy (Копировать, «I» копировать во внутреннюю память, «Е» – копировать во внешнюю память), Select (Выбрать), Return (Возвращение к предыдущему меню).
Сохраняемый файл
Формат файла
Место сохранения
Загрузка
Описание
конфигурация
*.sta
внутренняя память
возможна
сохранение текущих установок
конфигурация
*.sta
внешняя память
возможна
сохранение текущих установок
данные
*.csv
внешняя память
невозможна
сохранение результатов измерений
изображение экрана
внешняя память
невозможна
сохранение текущего изображения экрана
При подключении USB-носителя система автоматически создаст в корневом каталоге папки CSV, STA, PIC и далее файлы будут сохраняться в этих папках.
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
установить и соединить измерительные щупы из комплекта поставки прибора как указанно на рисунке и нажать кнопку 0 ADJ. Необходимо помнить, что только после такой установки «0» измеренные значения будут достоверными!
: Округленное значение. Соответствующая формула:
