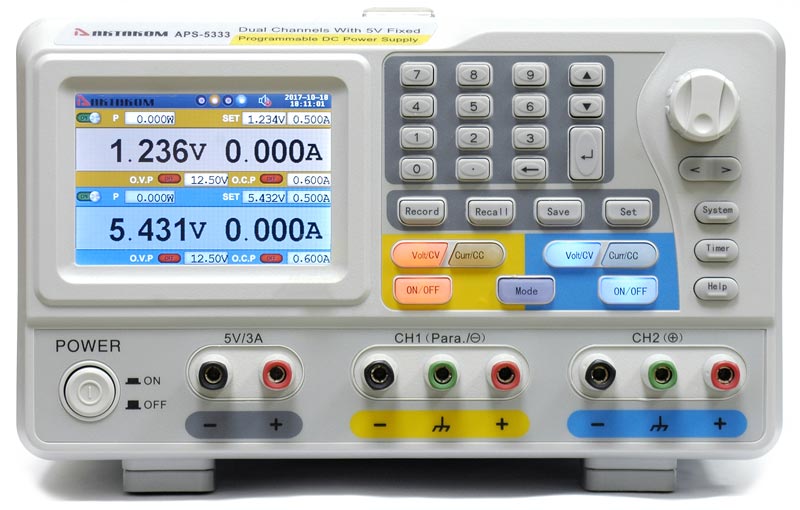

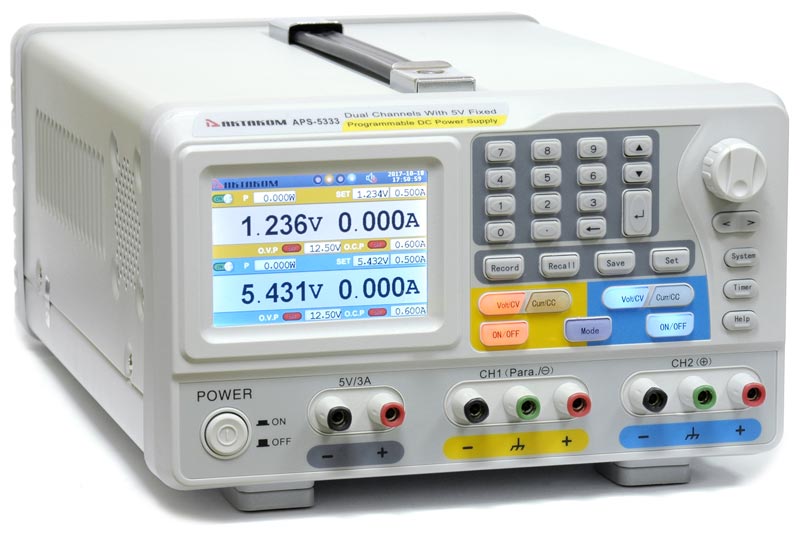

АКТАКОМ APS-5333 Источник питания 3-х канальный программируемый

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Прибор имеет четыре режима работы выходов: независимый, параллельный, последовательный и плюс-минус. Для переключения между режимами работы нажмите клавишу MODE. Выбранный режим отображается на дисплее прибора.

Значки статуса

- Прибор подключен к ПК	- Режим последовательных выходов
- Запись выходного сигнала	- Режим плюс-минус
- Обнаружено USB- устройство	- звук включен
- Режим независимых выходов	- звук выключен
- Режим параллельных выходов	- включен режим работы по таймеру

Значки статусов и диапазоны выходных величин для режимов работы прибора

Режимы работы	Независимый	Параллельный	Последовательный	Плюс-минус
Значок статуса
Диапазон выходных напряжений	0…30 В	0…30 В	0…60 В	0…±30 В
Диапазон выходных токов	0…3 А	0…6 А	0…3 А	0…3 А

Выход канала 3 имеет фиксированное напряжение 5 В и ток до 3 А на выходе. Канал 3 включен постоянно, пока прибор работает.

Работа с меню "SYSTEM"

1. Нажмите клавишу SYSTEM чтобы войти в меню.
2. Используйте клавиши ▲ и ▼ или поворотный регулятор для перемещения по строкам меню.
3. Нажмите клавишу ◄, ENTER или поворотный регулятор чтобы войти в выбранное подменю. Чтобы вернуться в главное меню нажмите клавишу ►.
4. Используйте клавиши ▲ и ▼ или поворотный регулятор для перемещения по строкам подменю.
5. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.
6. Нажмите клавишу SYSTEM чтобы выйти из меню.

Описание меню "SYSTEM"

Установка языка

1. Нажмите клавишу SYSTEM и выберите подменю «Язык».
2. Выберите язык из списка.
3. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

Установка яркости дисплея и таймаута экранной заставки

1. Нажмите клавишу SYSTEM и выберите подменю «Дисплей».
2. Для настройки яркости выберите «Яркость». Настройте яркость при помощи клавиш ◄ и ► или поворотного регулятора. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.
3. Для настройки таймаута экранной заставки выберите «Хран.экр». Настройте время до включения заставки при помощи клавиш ◄ и ► или поворотного регулятора. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

Установка даты и времени, включение/выключение звукового сигнала

1. Нажмите клавишу SYSTEM и выберите подменю «Уст.Сист».
2. Для настройки даты и времени выберите «С.время».
3. При помощи клавиш ▲, ▼, ◄, ► и поворотного регулятора настройте дату и время.
4. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.
5. Для включения/выключения звукового сигнала выберите «Сигнал».
6. Нажмите клавишу ENTER или поворотный регулятор для того, чтобы включить или выключить звуковой сигнал.

Информация о системе

Для ознакомления с информацией о системе нажмите клавишу SYSTEM и выберите подменю «Сист.инфо». Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

Установка параметров по умолчанию

Нажмите клавишу SYSTEM и выберите подменю «Зав.Уст.». Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

Перечень заводских настроек:

Схемы подключения к выходам источника питания

Возможны 4 варианта подключения нагрузки к источнику питания: 2 независимых канала, параллельное и последовательное соединение каналов и подключение "плюс-минус"для получения биполярного питания.

Интерфейс прибора в режиме независимых выходов

1. Состояние канала 1 (включен/выключен)
2. Установленное и оставшееся время работы канала 1, если включена работа по таймеру
3. Измеренное значение мощности на выходе канала 1
4. Режим работы по таймеру для канала 1
5. Номер предустановки для канала 1
6. Порядковый номер выходного сигнала, если включена работа по таймеру для канала 1
7. Установленные значения тока и напряжения для канала 1
8. Измеренные значения тока и напряжения на выходе канала 1
9. Статус и установленные значения O.V.P и O.C.P для канала 1
10. Значки статуса

Интерфейс прибора в режиме параллельных и последовательных выходов

1. Максимальные значения тока и напряжения
2. Статус канала
3. Режим выхода для работы по таймеру
4. Номер предустановки
5. Порядковый номер выходного сигнала при работе по таймеру
6. Установленные значения тока и напряжения
7. Установленное время работы при работе по таймеру
8. Установленное время задержки при работе по таймеру
9. Следующие установленные значения тока и напряжения, если включена работа по таймеру
10. Статус и установленные значения O.V.P и O.C.P
11. Измеренные значения тока, напряжения и мощности
12. Значки статуса

Интерфейс прибора в режиме "плюс-минус"

1. Статус выхода для отрицательного
2. Установленное время работы и задержки при работе по таймеру
3. Измеренное значение мощности для отрицательного
4. Режим выхода при работе по таймеру для отрицательного
5. Номер предустановки для отрицательного
6. Порядковый номер выходного сигнала при работе по таймеру для отрицательного
7. Установленные значения тока и напряжения для отрицательного
8. Измеренные значения тока и напряжения для отрицательного
9. Статус и установленные значения O.V.P и O.C.P для отрицательного
10. Значки статуса

Включение/выключение выхода канала

Режим независимых каналов.

Нажмите оранжевую и (или) синюю клавишу ON/OFF для включения/выключения выхода канала 1 и (или) канала 2 соответственно. Клавиши ON/OFF подсвечиваются при включенном выходе.

Режимы параллельный, последовательный и плюс-минус.

Нажмите оранжевую клавишу ON/OFF для включения/выключения выхода. Синяя клавиша ON/OFF не работает в этих режимах.

 Установка выходного напряжения и тока.

Режим независимых каналов.

1. Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока канала 1. Используйте клавиши ▲, ▼, ◄, ► или поворотный регулятор для ввода значений напряжения или тока. Также можно использовать цифровые клавиши.

2. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

3. Аналогичным образом устанавливаются значения напряжения и тока для канала 2 (синие клавиши VOLT/CV и CURR/CC).

Режимы параллельный и последовательный.

Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока. Далее установка происходит аналогично установке напряжения и тока независимых каналов.

Режим плюс-минус.

Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока отрицательного выхода. Далее установка происходит аналогично установке напряжения и тока независимых каналов. Аналогичным образом устанавливаются значения напряжения и тока для положительного выхода (синие клавиши VOLT/CV и CURR/CC).

 Настройка защиты от превышения по напряжению и току.

Режим независимых каналов.

Нажмите клавишу SYSTEM и выберите подменю «Канал 1» или «Канал 2», выберите «OVP» или «ОСР».

Режимы параллельный и последовательный.

Нажмите клавишу SYSTEM и выберите подменю «OVP» или «ОСР» (для стандартного режима), для режима работы по таймеру выберите подменю «У.Защиты», а затем «OVP» или «ОСР».

Режим плюс-минус.

Нажмите клавишу SYSTEM, выберите подменю «Положит» или «Отрицат», выберите «OVP» или «ОСР».

Используйте клавиши ▲, ▼, ◄, ► или поворотный регулятор для ввода. Также можно использовать цифровые клавиши. Выберите статус работы функции – «ON» или «OFF». Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

При работе по таймеру прибор будет воспроизводить сигналы с заранее заданными величинами тока и напряжения.

Для того чтобы войти в настройки режима нажмите клавишу TIMER.

 Настройки работы по таймеру.

1. Нажмите клавишу SET, чтобы войти в меню настроек, затем MODE чтобы выбрать режим работы каналов.

2. В режимах независимых каналов и плюс-минус выбор канала осуществляется нажатием на оранжевую и синюю клавиши ON/OFF.

3. Используйте клавиши ▲, ▼ или поворотный регулятор для перемещения по ячейкам. Используйте клавиши ◄ и ► для перемещения между страницами. Активная ячейка подсвечивается белым. Используйте цифровые клавиши для ввода нового значения. Изменяемое значение появится справа от изменяемой ячейки красным шрифтом. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

 Диапазон таймера

Вы можете установить последний номер группы параметров таймера и режим работы.

Режим независимых каналов.

Нажмите клавишу SYSTEM и выберите подменю «Канал 1» или «Канал 2», выберите «Дпз.Тайм».

Режимы параллельный и последовательный.

Нажмите клавишу SYSTEM и выберите подменю «Дпз.Тайм».

Режим плюс-минус.

1. Нажмите клавишу SYSTEM, выберите подменю «Положит» или «Отрицат», выберите «Дпз.Тайм».

2. Используйте цифровые клавиши для ввода. Используйте клавиши ▲, ▼, чтобы выбрать статус работы функции – «Цикл» или «Послед». Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

 Включение/выключение выхода канала по таймеру

Режим независимых каналов.

Нажмите оранжевую и (или) синюю клавишу ON/OFF для включения/выключения выхода канала 1 и (или) канала 2 соответственно. Клавиши ON/OFF подсвечиваются при включенном выходе.

Режимы параллельный, последовательный и плюс-минус.

Нажмите оранжевую клавишу ON/OFF для включения/выключения выхода. Синяя клавиша ON/OFF не работает в этих режимах.

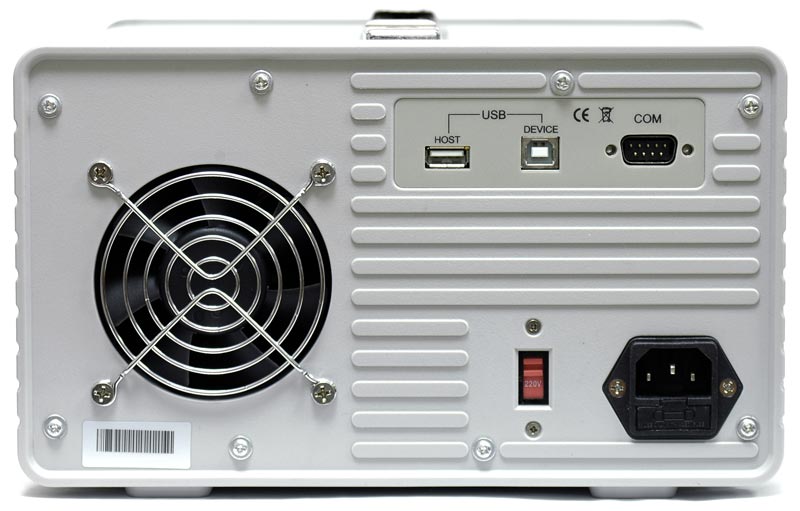

Прибор позволяет пользователю сохранять и воспроизводить из памяти предустановленные параметры выходных сигналов. Данные могут быть сохранены в файл *.txt, который может быть сохранен на USB-носитель, подключенный к порту USB-host на задней панели прибора. При успешном соединении с устройством на дисплее прибора отображается значок обнаружения USB-устройства. В стандартном режиме Вы можете сохранять такие параметры работы источника как выходной ток и напряжение, настройки O.V.P и O.C.P. В режиме работы по таймеру Вы можете сохранять параметры работы источника и настройки таймера.

Сохранение данных

1. Нажмите клавишу SAVE для сохранения параметров сигнала.

2. Используйте клавиши ▲, ▼ для выбора места сохранения (память устройства или USB-носитель). Для записи настроек таймера может использоваться только USB-носитель.

3. Используйте цифровые клавиши или поворотный регулятор для ввода имени файла.

4. Используйте клавиши ◄, ► для перемещения.

5. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

Вызов данных

Нажмите клавишу RECALL для поиска и вызова сохраненных данных.

Запись данных

Нажмите клавишу HELP. Для перемещения по меню используйте клавиши ▲, ▼. Для просмотра подробной информации нажмите клавишу ENTER. Для того, чтобы вернуться в каталог нажмите клавишу ◄.
