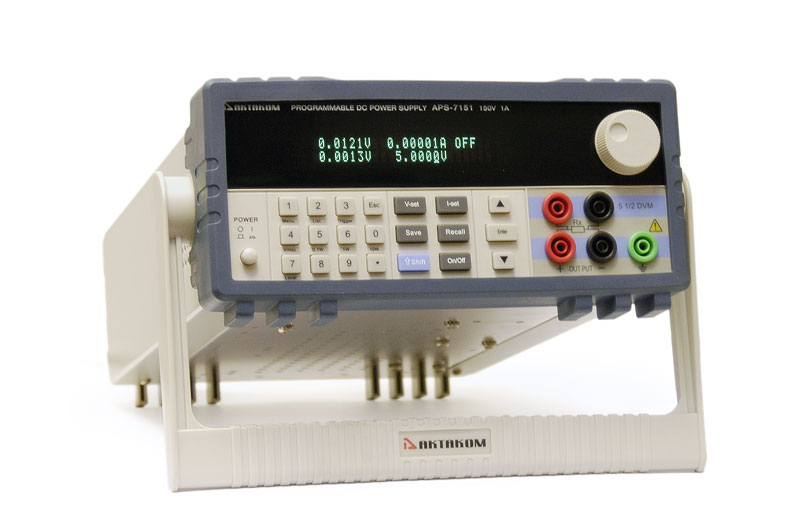

Источник питания АКТАКОМ APS-7151 является оптимальным инструментом для лаборатории или производственного цеха при необходимости обеспечить питание электронных схем стабилизированным напряжением или током, а также для исследования реакции радиоэлектронной аппаратуры на изменения питающего напряжения. Источник питания APS-7151 имеет возможность программирования режимов работы не только с передней панели, но и дистанционно - через интерфейс RS-232.
Разъем интерфейса RS-232 на задней панели источника питания гальванически связан с внутренними электрическими цепями прибора.
Для обеспечения безопасного использования и создания гальванической развязки между источником питания и компьютером, а также возможности использования интерфейса USB для подключения к компьютеру, необходимо использовать преобразователь интерфейса с гальванической развязкой АСЕ-1633
Возможности источника питания APS-7151
Двустрочный ВФД дисплей (5 ½ разряда)
Низкий уровень шумов и пульсаций
Встроенный вольтметр и миллиомметр
Индикаторы режимов ограничения тока и напряжения
Высокая стабильность выходных параметров
Работа по списку и в импульсном режиме: макс. 8 тестов, макс. 200 шагов
APSM Программное обеспечение управления источником питания APS 7151 Приложение Aktakom Power Supply Meter (APSM) предназначено для управления источниками питания APS-7151 и чтения информации о состоянии этих приборов. Программа обеспечивает автоматическое или ручное подключение к прибору, управление параметрами тока вручную или автоматически по заданному списку, запись протокола работы.
Каково назначение органов управления у источников питания APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758?

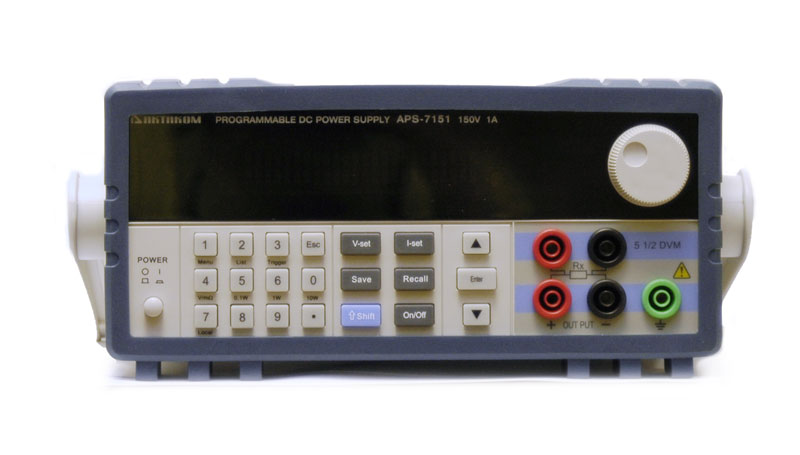

Передняя панель
ЖКИ дисплей
Клавиатура:
Клавиши «0»… «9» и «.» для ввода значений
Клавиша «ESC» для возврата в первоначальное меню
Клавиша «V-set» для установки выходного напряжения
Клавиша «I-set» для установки выходного тока
Клавиша «Save» для записи установленных параметров в память
Клавиша «Recall» для вызова сохраненных параметров
Клавиша «Shift» для перехода к дополнительным функциям
Клавиша «ON/OFF» для включения и выключения выхода
Клавиша «▲» для перемещения по меню вверх
Клавиша «▼» для перемещения по меню вниз
Клавиша «Enter» для сохранения установленных параметров в память
Поворотный регулятор: при вращении по часовой стрелке значение выбранного параметра увеличивается, при вращении против часовой стрелки – уменьшается
Выходные разъемы (для моделей АКТАКОМ APS-7111, 7160, 7320, 7336, 7660, 7715, 7758 – винтовые клеммы «+», «–», «GND»)
Могут ли работать программируемые источники питания серии APS-7xxx на полной мощности?
Да, модели программируемых исочников питания Актаком APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758 могут работать на полной мощности, т.е. одновременно на максимальном токе и максимальном напряжении. Наверх
Какие условия эксплуатации предусмотрены для данного источника питания?
Условия эксплуатации:
Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 25 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
Не допускается подключение прибора к цепям:
с индуктивной нагрузкой;
обратной полярности, относительно маркировки гнёзд прибора;
пульсирующего или переменного напряжения;
имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как работает функция сохранения данных у источников питания АКТАКОМ?
Вы можете сохранить в памяти источника питания АКТАКОМ до 50 различных установок (регистры от 0 до 49) выходных значений тока и напряжения. Каждая установка позволяет сохранить следующие выходные значения источника питания: постоянные значения напряжения и силы тока, максимальное напряжения установки и шаг значения напряжения.
Для записи в память выходных величин:
Нажмите клавиши «Shift» и «Menu», в меню System Set установите максимальное значение напряжения и шаг напряжения, нажмите клавишу «Enter».
Затем введите нужные Вам выходные значения силы тока и напряжения.
Нажмите клавишу «Save» и с помощью цифровых клавиш введите номер регистра от 0 до 49, где будет храниться информация об установленных значениях.
Нажмите клавишу «Enter».для записи установкленных значений в память прибора.
Для вызова установленных значений из памяти прибора нажмите клавишу «Recall» и с помощью цифровых клавиш выберите нужный Вам регистр из памяти.
Нажмите «Enter». Установленные значения активируются, и Вы увидите их на дисплее.
Как установить величину выходного тока («I-set») при работе с источником питания АКТАКОМ?
Источник питания АКТАКОМ может быть запрограммирован либо на выдачу постоянного значения тока, либо на ограничение его максимального значения.
Значение выходного тока можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.
Для выхода из предыдущего режима нажмите клавишу «ESC»
Нажмите клавишу «I-set».
Введите новое значение постоянного тока или максимальное значение, используйте клавиатуру, кнопки «▲» или «▼» или поворотный регулятор, как описано в примере в разделе 4.2. Для подтверждения нового значения нажмите клавишу «Enter».
Если введенное значение превышает максимальное значение, то произойдет возврат к п. 1.
Для выхода из режима «I-set» нажмите клавишу «ESC».
Пример: если прибор должен выдавать напряжение 24 В на нагрузку 48 Ом, ток нагрузки будет равен 0,5А (V/R = 0,5 A). В режиме «I-set» должно быть введено значение 0,5 А.
Если в данном случае значение тока превысит 0,5 А, на дисплее будет мигать отображается значок СС, и ток нагрузки больше увеличиваться не будет. Прибор переходит в режим стабилизации тока.
Как установить величину выходного напряжения («V-set») при работе с источником питания АКТАКОМ?
Выходное напряжение можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.
На дисплее прибора будет отображено предыдущее установленное значение напряжения, например, «24.00 V 0.00 А».
Нажмите клавишу «V-set».
Введите новое значение напряжения, используя клавиатуру, кнопки «▲» или «▼» или поворотный регулятор. Для подтверждения нового значения нажмите клавишу «Enter».
Если введенное значение напряжения не принято, будет восстановлено предыдущее установленное значение напряжения.
Пример. Установка выходного напряжения 24,3 В.
Нажмите клавишу «V-set».
Для ввода нового значения напряжения:
– при использовании клавиатуры: нажмите клавиши «2», «4», «.» и «3»;
– при использовании поворотного регулятора:
– вращая регулятор, измените значение в текущем разряде (сначала курсор устанавливается на младший разряд);
– для перемещения курсора от одного разряда к другому нажмите на поворотный регулятор;
– вращая регулятор, измените значение в других разрядах.
– при использовании кнопок «▲» или «▼»:
– для изменения шага напряжения нажмите клавиши «Shift» и «Menu», в меню System Set установите шаг напряжения, нажмите клавишу «Enter»;
– нажатие кнопок «▲» или «▼» будет изменять значение напряжения в соответствии с шагом, заданным в меню System Set.
Для ввода установленного значения нажмите клавишу «Enter».
Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
