АКТАКОМ APS-7305 Источник питания

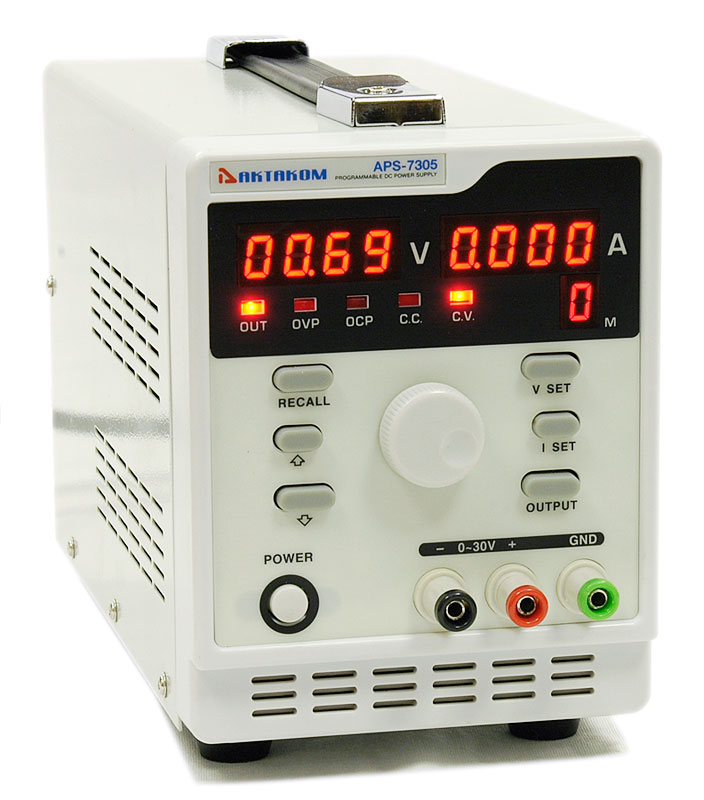

APS-7305 Источник питания

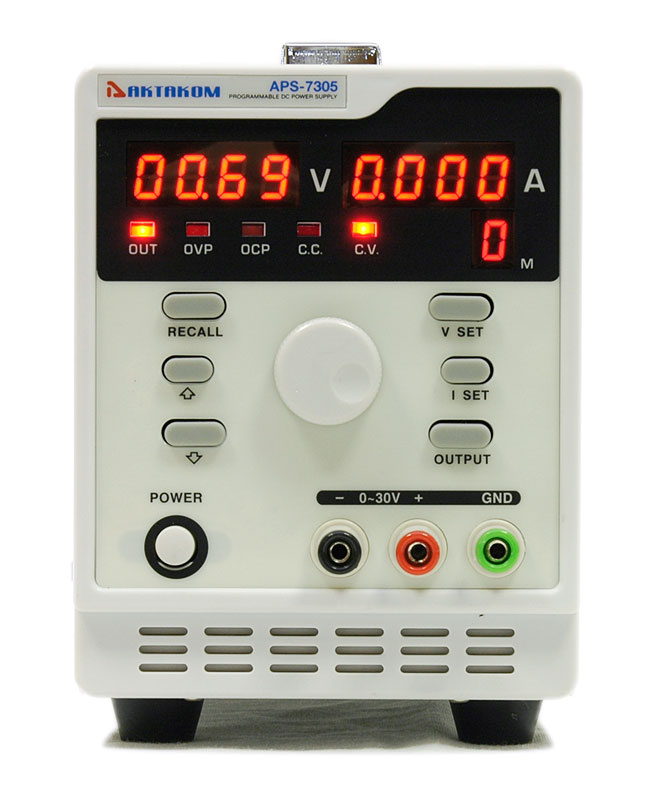

APS-7305 Источник питания - вид спереди
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 51134-12
Снято с производства
Замена: APS-7306, APS-7306L
RS-232

30 В, 5 А. Макс. мощность 150 Вт. 1 канал. 3 LED дисплея. Разрешение 10 мВ/1 мА. Пульсации/шум – 2 мВ скз. Кнопка включения/отключения нагрузки. Интерфейс RS-232. Размеры 125x170x270 мм. Вес 3,5 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Источники питания APS-7305 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований в условиях умеренного климата. Применяются в ремонтных и научно-исследовательских лабораториях.

Технические характеристики

  • Дисплей: 3 LED дисплея
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…30 В
  • Выходной ток: 0…5 А
  • Погрешность установки напряжения: ±0.1% + 20 мВ
  • Погрешность установки тока: ±0.5% + 5 мА (≤3 А), ±0.5% + 10 мА (>3 А)
  • Пульсация + шум по напряжению: 2 мВ с.к.з. (≤3 А), 3 мВ с.к.з. (>3 А)
  • Питание: 220 В
  • Выходная мощность: 150 Вт
  • Интерфейс RS-232
  • Габаритные размеры: 125x170x270 мм
  • Вес 3,5 кг

Указание мер безопасности

Соединение СОМ-портов компьютера и прибора для связи по интерфейсу RS-232 не обеспечивает гальваническую развязку сигнальных цепей и общего провода. Для полного исключения взаимного влияния друг на друга и во избежание выхода из строя прибора, компьютера и других, подключенных к ним устройств, используйте адаптеры RS-232 с гальванической развязкой (не входят в комплект прибора). Для построения систем с дистанционно управляемыми источниками питания с хорошей гальвано развязкой рекомендуется использовать аналогичные по параметрам лабораторные источники питания APS-7305L.

Стандартная комплектация

  • Источник питания
  • Сетевой кабель питания
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительный кабель PTL904-3
  • Измерительный кабель PTL904-4
  • Измерительный кабель PTL908-1
  • Измерительный кабель PTL908-2
  • Зажим типа крокодил PTL909-5

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?

    В источниках питания Актаком используется 2 вида защиты.

    В более простых бюджетных источниках используется защита включением режима «стабилизация тока» (СС). При уменьшении сопротивления нагрузки (или коротком замыкании) источник уменьшает напряжение на выходных клеммах до минимального уровня и остается таким, пока на клеммах не возникнет сопротивление нагрузки. При появлении сопротивления, напряжение (и ток) начнут пропорционально расти до установленного значения.

    В более сложных источниках, помимо режима стабилизации тока есть режим защиты от превышения тока –«OCP» (Over Current Protection). Этот режим включается независимо от режима «стабилизации тока» и позволяет выставить любое предельное значение тока, при котором источник отключит напряжение на   выходных клеммах. После срабатывания защиты источник будет находится с отключенными клеммами до тех пор, пока не будут нажаты определенные кнопки на панели управления прибором, независимо от состояния нагрузки.

    В многоканальных источниках встречаются варианты защиты OCP как на отдельные каналы, так и на суммарную выходной ток источника.

    Таким образом, можно считать, что в приборах без режима «OCP» реализована схема защиты «стабилизацией тока», а в приборах с «OCP» защита по току работает в режиме триггера.

    Однако, надо помнить, что в обоих случаях при срабатывании защиты выходные клеммы (и нагрузка) гальванически не отвязаны от источника питания.


    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
