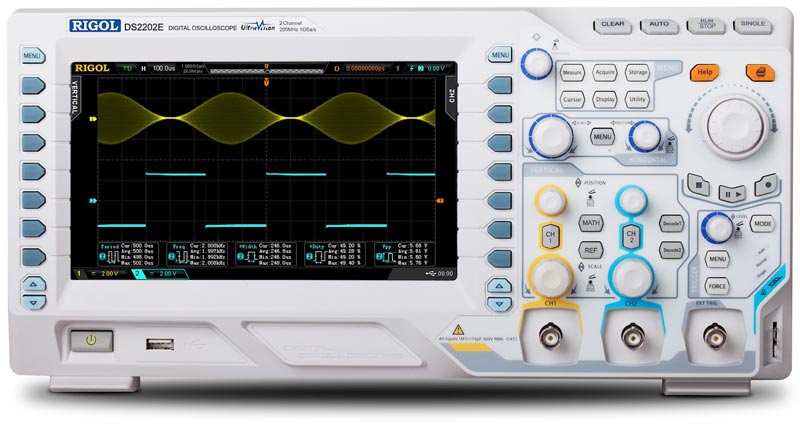

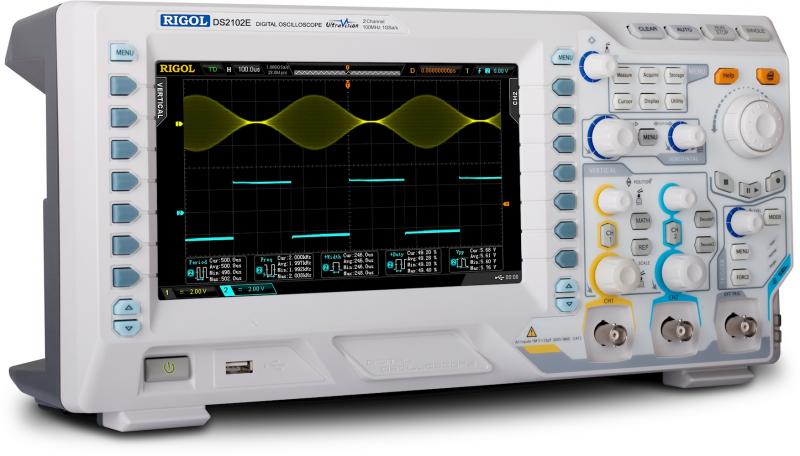

RIGOL DS2202E Цифровой осциллограф
RIGOL DS2202E Цифровой осциллограф
|
|
|
Торговая марка:
Номер в Госреестре СИ: 54989-13
Снято с производства Замена: DS2202A
2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 1 Гвыб/с на канал. Макс. память - 28 М на канал, Входной импеданс: 1 МОм или 50 Ом. Скорость захвата 50000 осц/сек. 256 градаций яркости. Расширенная синхронизация в т.ч. протоколы I²C, RS-232, SPI, USB, CAN, LIN. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ. Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (65000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8"), цветной, TFT, 800 х 480. Вес: 3,8 кг. Размеры: 361,6 x 179,6 x 130.8 мм.
|
Розничная цена:
недоступно
НДС включён в цену
На заказ
|
Цифровой осциллограф Rigol DS2202E является универсальным инструментом для разработки, диагностики и отладки цифровых и аналоговых устройств. Rigol DS2202E обладает широкой функциональностью, включая расширенные возможности по запуску и возможность синхронизации и декодирования последовательных шин (I²C, RS-232, SPI и др.).
В цифровом осциллографе Rigol DS2202E применена инновационная технология UltraVision, которая обеспечивает большую длину записи осциллограммы, высокую скорость захвата осциллограмм и удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин.
Широкий выбор интерфейсов для дистанционного управления позволяет интегрировать осциллограф DS2202E в измерительную лабораторию практически любой конфигурации.
Технические характеристики
|
Характеристика
|
Значение
|
|
Полоса пропускания
|
200 MГц
|
|
Количество каналов
|
2 + внешний запуск
|
|
Регистрация
|
Режим
|
Обычный
Пиковый детектор 500 пс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
|
Макс. дискретизация (реальное время)
|
1 Гвыб/с на канал
|
|
Режим высокого разрешения
|
12 бит при ≥5 мкс/дел @ 1 Гвыб/с
|
|
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
Входной импеданс
|
1 MОм ±2% || 16 пФ ±3 пФ
или 50 Ом ±1,5%
|
Учет ослабления пробников
|
0,01х-1000х с шагом 1-2-5
|
Максимальное входное напряжение
|
300 Вскз CAT I, 100 Вскз CAT II
|
Ограничение полосы пропускания
|
20 МГц, 100 МГц, полный диапазон
|
Параметры
горизонтальной системы
|
Скорость захвата осциллограмм
|
50000 осц./с
|
Интерполяция
|
(sin x)/x
|
|
Глубина записи
|
28 М точек
|
Коэффициент развертки
|
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
|
|
Погрешность временной базы
|
±25 ppm
|
|
Максимальная задержка
|
Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
|
Режимы
|
Y-T, X-Y, самописец, задержка
|
|
Параметры вертикальной системы
|
Вертикальное разрешение
|
8 бит
|
|
Вертикальное отклонение
|
500 мкВ/дел ~ 10 В/дел (1 MОм)
500 мкВ/дел ~ 1 В/дел (50 Ом)
|
|
Диапазон смещения
|
Для импеданса 50 Ом
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±12 В (205 мВ/дел ~ 1 В/дел)
Для импеданса 1 МОм
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±50 В (205 мВ/дел ~ 1 В/дел)
±100 В (2,05 В/дел ~ 10 В/дел )
|
|
Полоса пропускания для аналогового периодического сигнала
|
200 МГц
|
|
Полоса пропускания для однократного сигнала
|
Полный диапазон
|
|
Низкочастотный предел
|
≤5 Гц ( на входе BNC)
|
|
Время нарастания
|
≤1,8 нс (типичное)
|
|
Погрешность коэф. усиления
|
±2%
|
Погрешность смещения
|
±0,1 дел ±2 мВ ±1% смещения
|
Изоляция между каналами
|
≥40 дБ
|
|
Измерения
|
Курсорные
|
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
|
|
Автоматические
|
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
|
Отображение
|
5 измерений одновременно
|
Статистика
|
Среднее, максимальное, минимальное, девиация, количество измерений
|
Частотомер
|
встроенный, 6 разрядов
|
|
Математические операции
|
A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
|
FFT окна
|
прямоугольник, Hanning, Blackman, Hamming
|
Логические операции
|
AND, OR, NOT, XOR
|
Математические функции
|
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
|
Декодирование
|
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), LIN (опция)
|
Система запуска
|
Характеристики
|
Значене
|
|
Диапазон уровня запуска
|
Внутренний
|
±5 делений от центра экрана
|
|
EXT
|
±4 В
|
Режим запуска
|
Авто, обычный, одиночный
|
|
Фильтрация
|
Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
|
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
Чувствительность триггера
|
1 дел (< 10 мВ); 0,3 дел (>10 мВ)
|
Запуск по фронту
|
нарастающий, спадающий, нарастающий&спадающий
|
|
Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
диапазон установок
|
2 нс ~ 4 с
|
Запуск по скорости нарастания
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
диапазон установок
|
10 нс ~ 1 с
|
Запуск по ранту
|
условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
диапазон установок
|
2 нс ~ 4 с
|
Запуск по окну
(опция AT-DS2000A)
|
Фронт
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Позиция запуска
|
Вход, выход, время
|
|
Ширина окна (время)
|
16 нс ~ 4 с
|
Запуск по N фронту
(опция AT-DS2000A)
|
Тип фронта
|
нарастающий, спадающий
|
|
Время
|
16 нс ~ 4 с
|
|
Номер фронта
|
1 ~ 65535
|
Запуск по видеосигналу
|
Cистема
|
NTSC, PAL и SECAM
|
|
Cтандарт
|
480P, 576P; 720P, 1080P, 1080i HDTV (опция AT-DS2000A)
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
Запуск по задержке
(опция AT-DS2000A)
|
Фронт
|
нарастающий, спадающий
|
|
Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
|
Длительность задержки
|
2 нс ~ 4 с
|
Запуск по истечении времени (TimeOut)
(опция AT-DS2000A)
|
Фронт
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Установка времени
|
16 нс ~ 4 с
|
Запуск по длительности события
(опция AT-DS2000A)
|
Установка
|
H, L, X
|
|
Условие запуска
|
>, <, внутри интервала<>
|
|
Длительность
|
2 нс ~ 4 с
|
Запуск Установка / Удержание (Setup / Hold)
|
Фронт
|
нарастающий, спадающий
|
|
Установка
|
H, L
|
|
Время установки
|
2 нс ~ 1 с
|
|
Время удержания
|
2 нс ~ 1 с
|
RS-232 / UART запуск
|
Полярность
|
положительная, отрицательная
|
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Скорость
|
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1Mbps, User
|
|
Разрядность
|
5 bit, 6 bit, 7 bit, 8 bit
|
I²C запуск
|
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, A&D
|
|
Разрядность адреса
|
7 бит, 10 бит
|
|
Диапазон
|
0 ~ 127, 0 ~ 1023
|
|
Длина
|
1 ~ 5 байт
|
SPI запуск
|
Условие
|
TimeOut
|
|
Значение удержания
|
100 нс ~ 1 нс
|
|
Разрядность
|
4 бит ~ 32 бит
|
|
Установка
|
H, L, X
|
USB запуск
(опция AT-DS2000A)
|
Скорость сигнала
|
низкая, полная
|
|
Условие запуска
|
SOP, EOP, RC, Suspend, ExitSuspend
|
CAN запуск
(опция CAN-DS2000A)
|
Тип сигнала
|
Rx, Tx, CAN_H, CAN_L, Differential
|
Условие запуска
|
SOF, EOF, Frame Type, Frame Error
|
Скорость
|
10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
|
Точки сэмплирования
|
5% ~ 95%
|
Тип фрейма
|
Data, Remote, Error, OverLoad
|
Тип ошибки
|
Bit Fill, Answer Error, Check Error, Format Error, Random Error
|
LIN запуск
(опция CAN-DS2000A)
|
Версия
|
1.X, 2.X, Both
|
Условие запуска
|
Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
|
Скорость
|
19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
|
ID диапазон
|
0 ~ 63
|
Тип сравнения
|
=, ≠, <, >, ≤, ≥
|
Длина данных
|
1 ~ 8
|
Уровень
|
H, L
|
Тип ошибки
|
Sync, Even-Odd, Checksum
|
Основные технические характеристики
Дисплей
|
Тип дисплея
|
диагональ 8" (203 мм) , ЖК, TFT матрица
|
|
Разрешение дисплея
|
800 (по горизонтали) × 480 (по вертикали) точек
|
|
Количество цветов
|
160 000 цветов
|
|
Послесвечение
|
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
|
Выход для компенсации пробника
|
Выходное напряжение (типичное)
|
амплитуда 3 Вп-п
|
|
Частота (типичное)
|
Меандр 1 кГц
|

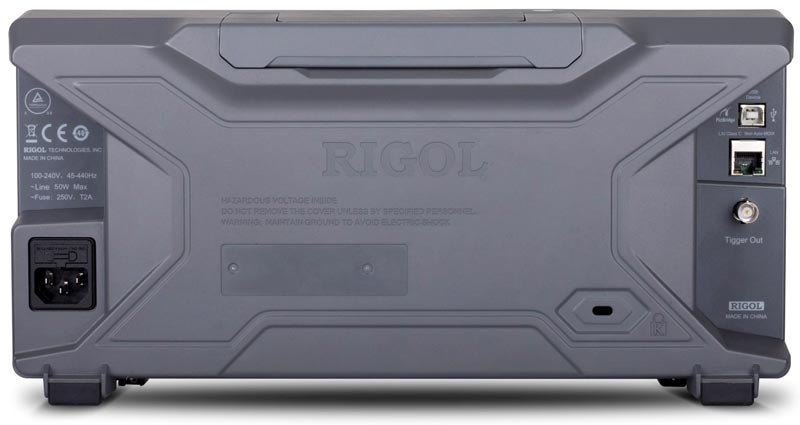

Интерфейс
|
Стандартный
|
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut / PassFail)
|
Принтер
|
PictBridge
|
Питание
|
Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
|
Потребляемая мощность
|
<50 Вт
|
|
предохранитель
|
2 A, T тип, 250 В
|
Массо-габаритные параметры
|
Габаритные размеры
|
361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
|
|
Вес
|
3,8 кг (4,5 кг с упаковкой)
|
Стандартная комплектация
- осциллограф
- осциллографические щупы – 2 шт.
- сетевой кабель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
Дополнительная комплектация
- комплект для монтажа в стойку RM-DS2000A
- адаптер USB-GPIB
- сумка для переноски BAG-G1
- пассивный пробник PVP2350
- пассивный пробник RP3500A
- высоковольтный пробник RP1300H
- токовый пробник RP1001C
- токовый пробник RP1002C
- токовый пробник RP1003C
- токовый пробник RP1004C
- токовый пробник RP1005C
- блок питания для токовых пробников RP1000P
- дифференциальный высоковольтный пробник RP1025D
- дифференциальный высоковольтный пробник RP1050D
- дифференциальный высоковольтный пробник RP1100D
- высоковольтный пробник RP1010H
- высоковольтный пробник RP1018H
- адаптер 50 Ом RT50J
- опция расширенного запуска AT-DS2000A
- опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
- опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A
- комплект опций расширенного запуска и декодирования BND-DS2000A
- опция для анализа источников питания Ultra Power Analyzer UPA-DS
Часто задаваемые вопросы
Как активировать опции для приборов Rigol?
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
Назад в раздел
|
