Индукционная паяльная станция с функцией проверки антистатики. Макс. мощность на 150 Вт, Антистатическое исполнение. Диапазон рабочих температур 100 С-480 С. Стабильность температуры ±2°C. Бессвинцовая пайка. Цветной ЖК дисплей. 3 предустановленные температуры. Функция блокировки. Подключение до 63 станций через RS-485. Сенсорные клавиши Габариты: 168х114х137 мм. Вес 3.2 кг

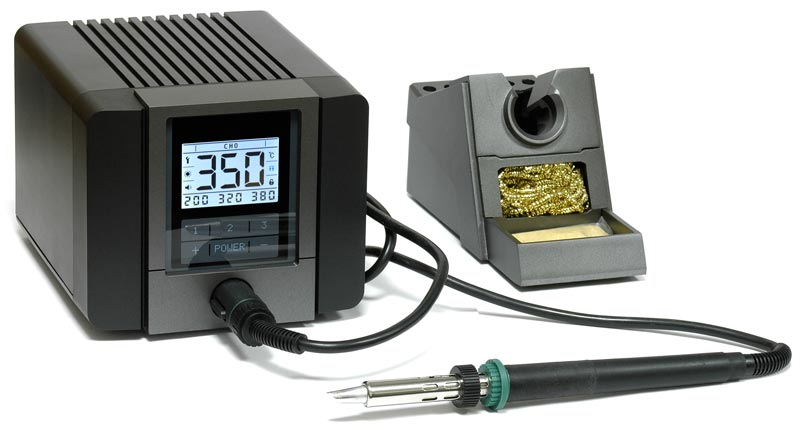

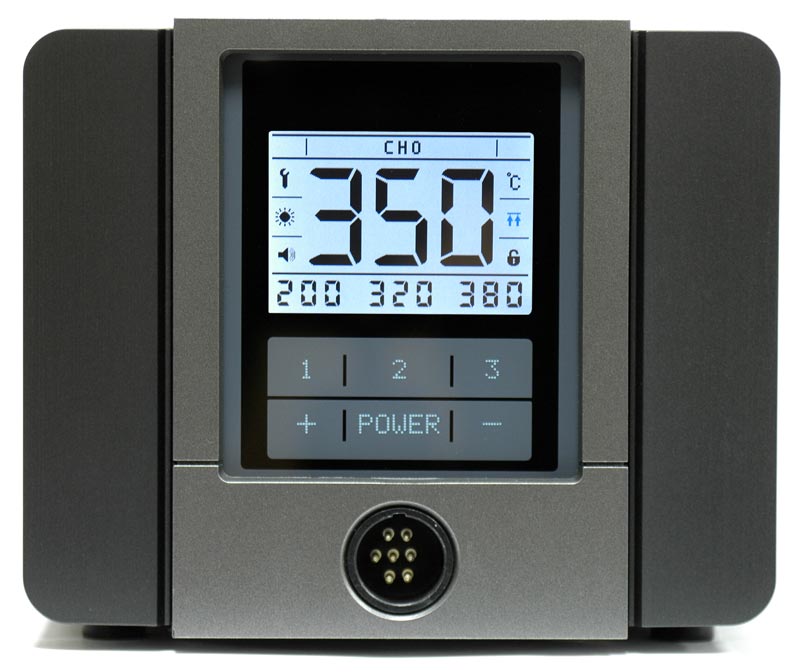

Индукционная паяльная станция АКТАКОМ ASE-1213 обладает широким диапазоном температур, а также обеспечивает быстрый нагрев и высокую стабильность поддержания необходимой температуры. Благодаря этому, индукционную паяльную станцию можно применять для бессвинцовой пайки. Наличие антистатической защиты позволяет использовать ASE-1213 для пайки электронных компонентов, чувствительных к статическому электричеству.
Основные преимущества ASE-1213
Цветной ЖК-дисплей
Сохранение трех вариантов настроек
Возможность использования для бессвинцовой пайки
Блокировка температуры (пароль)
Сенсорное кнопочное управление
Звуковая сигнализация при выходе установленной температуры из заданного диапазона (от 2 °C до 99 °C)
Выбор шкалы для температуры: °C или °F
Регулируемые функции автовыключения (от 1 до 240 мин.) и "сна" (от 5 сек. до 99 мин.)
Отслеживание температуры жала в реальном времени, быстрое восстановление температуры жала
Быстрая замена жала
Соответствует требованиям ESD-защиты
Автоматическое тестирование состояния станции
Возможно подключение к компьютеру одновременно до 63 станций с протоколированием процесса работы по сети RS-485 - позволяет полностью управлять технологическим процессом пайки в целом в режиме реального времени, предотвращая возможные отклонения от технологии.
Технические характеристики
Параметр
Значение
Потребляемая мощность
150 Вт
Диапазон температур
100...480 °С
Стабильность температуры
±2 °С (неподвижный воздух, нулевая нагрузка)
Сопротивление между паяльной насадкой и заземлением
<2 Ом
Потенциал между заземлителем и наконечником
<2 мВ
Входное напряжение питания
220 В / 50 Гц
Размеры
168 × 114 × 137 мм
Вес
Примерно 3,2 кг
Стандартная комплектация
Паяльная станция (блок управления)
Монтажный паяльник с наконечником
Держатель монтажного паяльника с поддоном
Губка для очистки наконечника (в поддоне держателя паяльника)
Почему наконечник паяльника не держит припой в паяльной станции ASE-1216?
Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым) , предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.
Осмотр и очистка наконечника
ВНИМАНИЕ: для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.
1. Установите температуру 250 °C.
2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.
3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.
4. Если наконечник деформирован или серьёзно разъеден, замените его новым.
Потеря наконечником способности удерживать припой
1. Почему такие наконечники не работают?
Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.
2. Потеря способности удерживать припой может быть вызвана:
1) Хранением наконечника без покрытия припоем.
2) Нагревом наконечника до высоких температур.
3) Недостаточным расплавлением материала, окружающего наконечник при пайке.
4) Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.
5) Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.
Восстановление работоспособности наконечника, который потерял способность удерживать припой
1. Выньте наконечник из паяльника и дайте ему охладиться.
2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.
3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.
Примечание: правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!
Как включить и изменить предустановленную температуру в паяльных станциях ASE-1212 и ASE-1213?

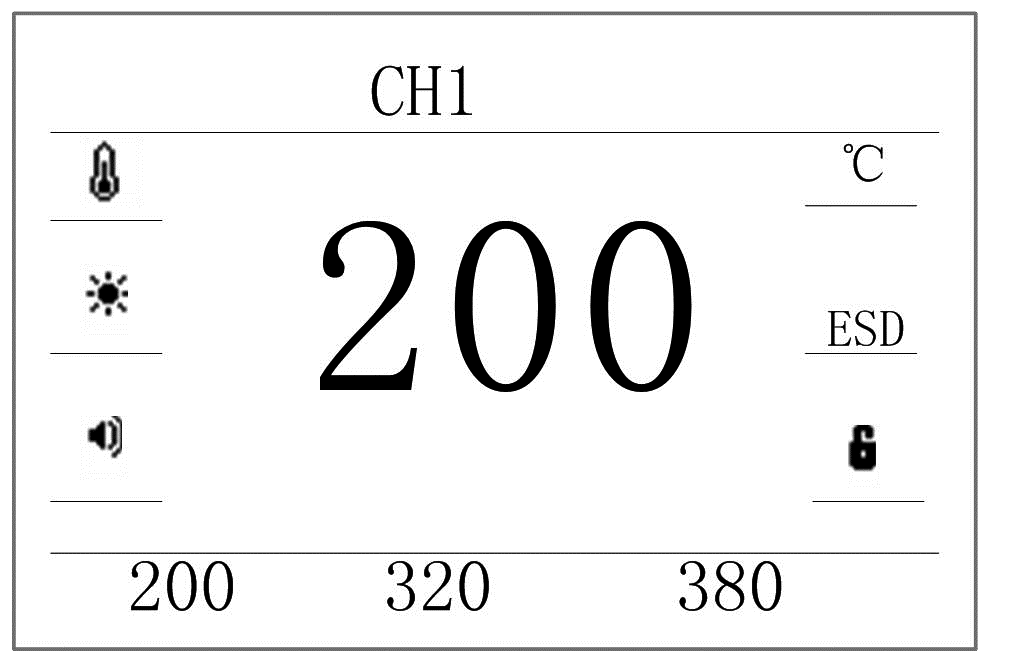

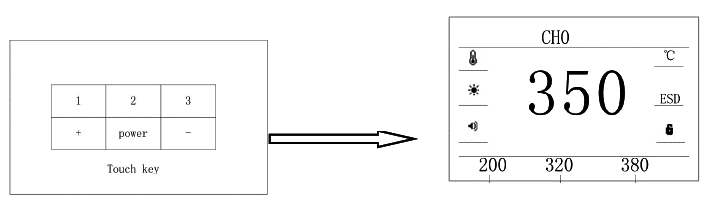

Нажмите и удерживайте кнопку Power в течение 3-х секунд, чтобы включить станцию. На дисплее в центре появится установленная температура, а в нижней строке дисплея будут указаны 3 предустановленные температуры в памяти станции.

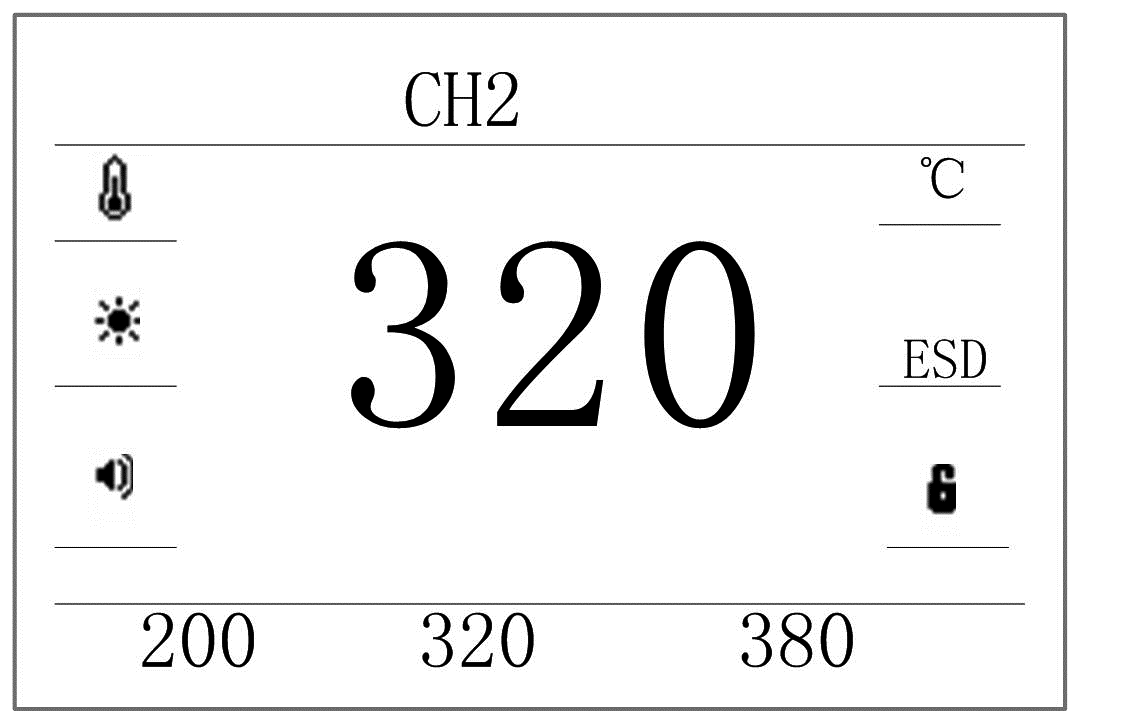

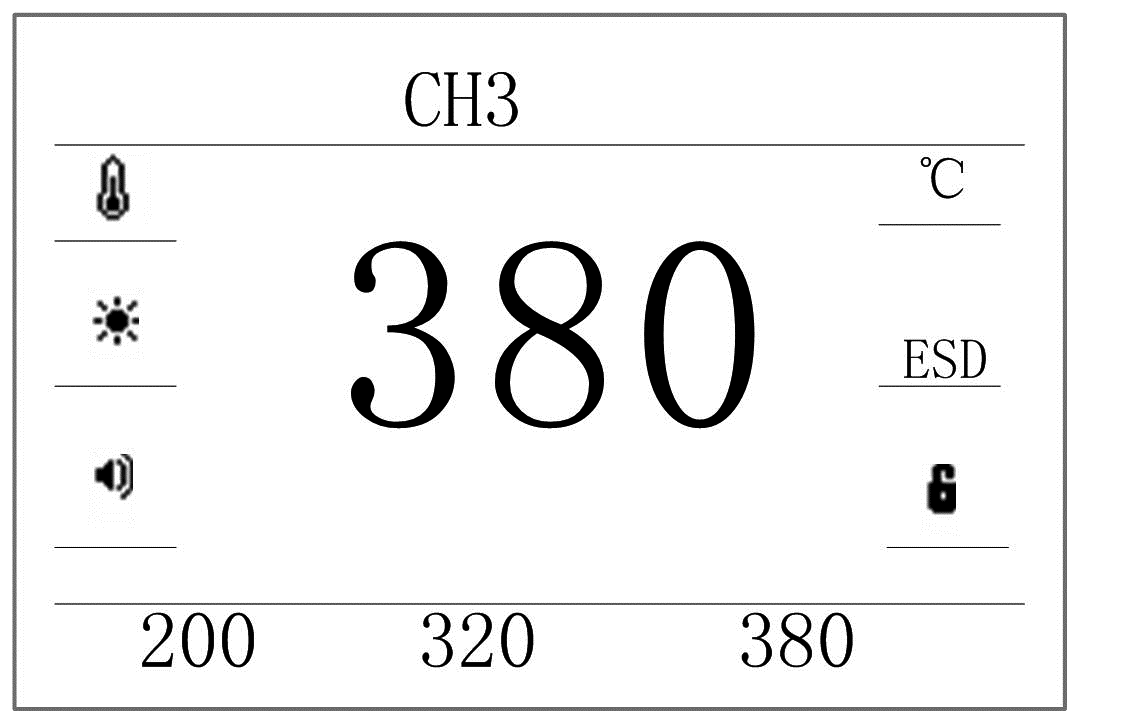

Нажав и удерживая кнопки 1, 2 или 3, вы входите в меню настроек параметров 1-го, 2-го или 3-го температурного режима. При этом в верхней строке дисплея загорается индикатор акивного режима (CH1, CH2 или СН3, соответственно).
Задание температуры
При каждом нажатии кнопки «+» температура возрастает на 1 °С, при каждом нажатии кнопки «-» температура понижается на 1 °С, и новое значение температуры отражается на экране. После отпускания кнопки «+» или кнопки «-» соответственно, заданная температура будет отображаться на экране в течение 2 секунд. Удержание кнопки «+» или кнопки «-», в течение 1 секунды и более приводит к быстрому увеличению или уменьшению температуры соответственно.
Перед изменением настроек прибора необходимо ввести правильный пароль.
Как установить единицу измерения и температуру в паяльной станции ASE-1212 и ASE-1213?

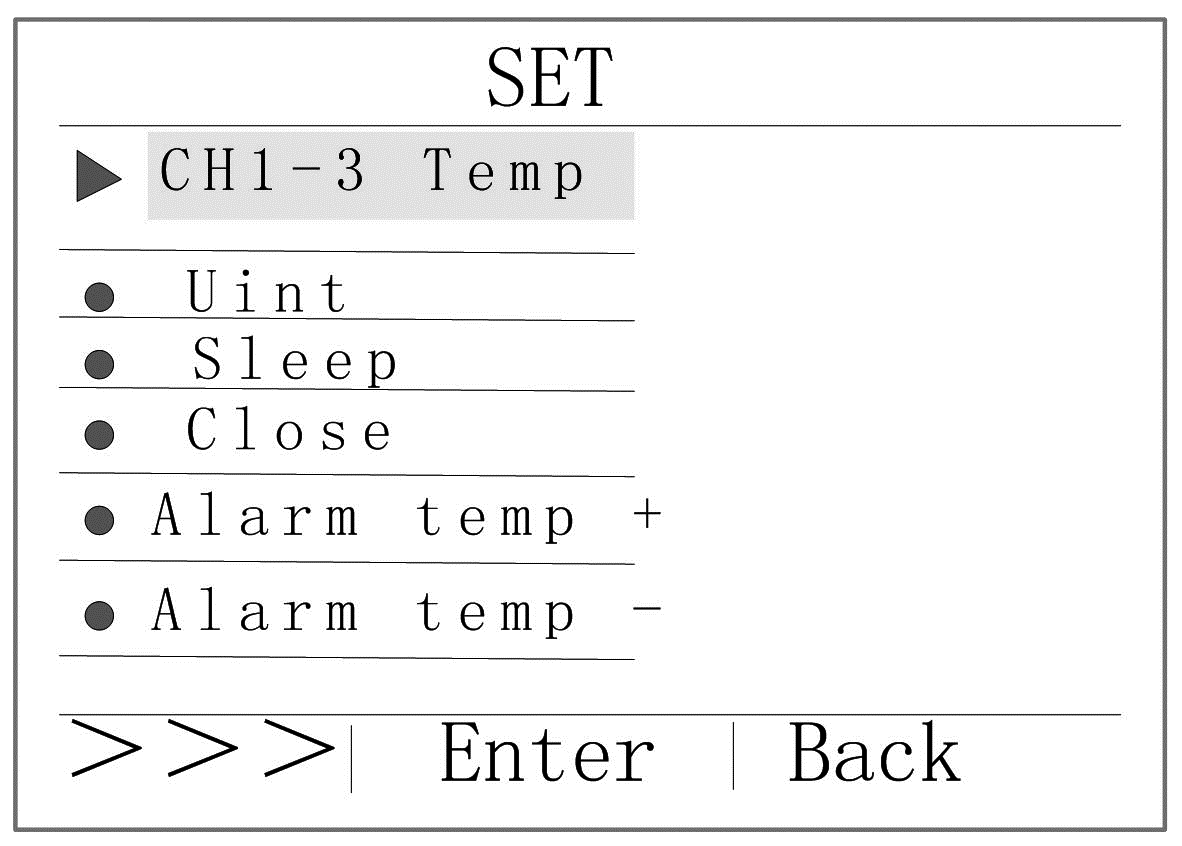

Для входа в режим изменения параметров одновременно нажмите кнопки 2 и 3. На дисплее отобразится меню параметров, где можно:

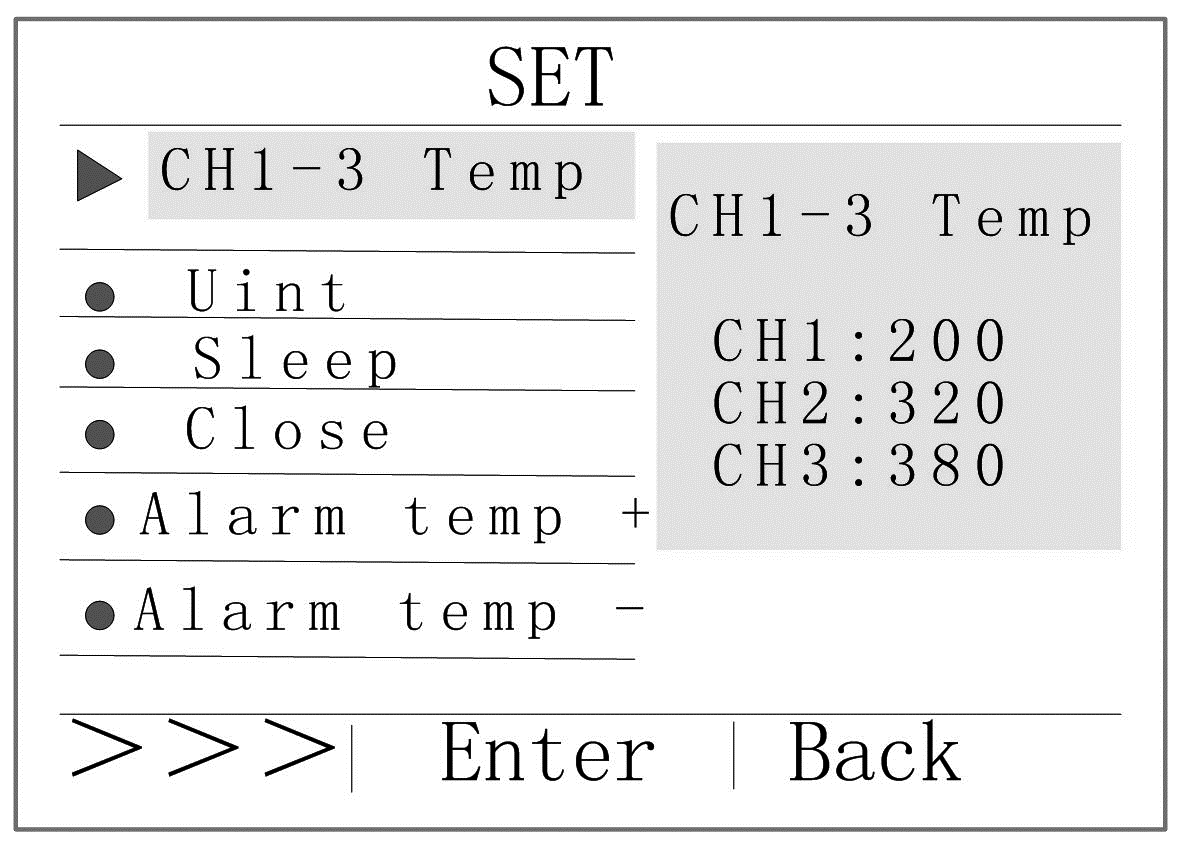

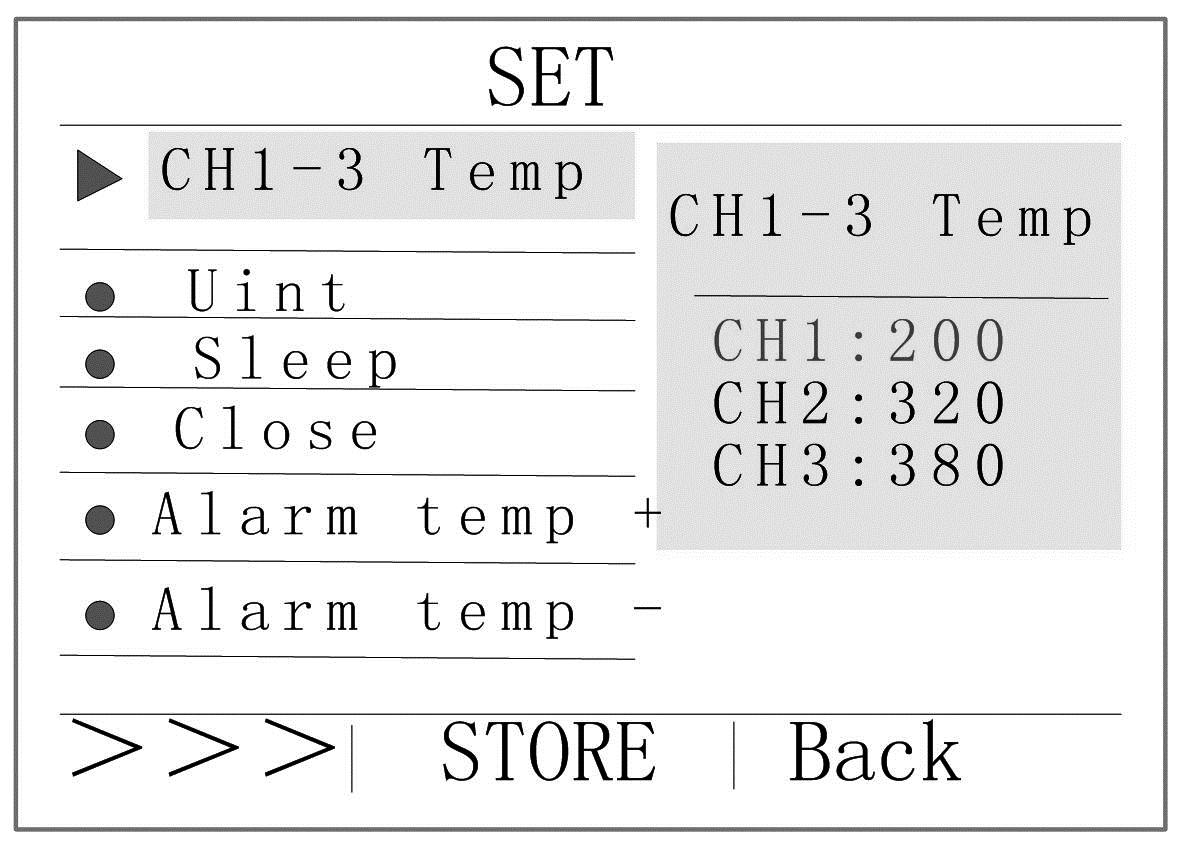

1. Установить температуру. Для этого, находясь в меню параметров, кнопками 1 (+) или 3 (–) выберите строку меню CH1-3 Temp, нажмите Enter. В появившемся подменю, выберите, поочередно нажимая кнопку 1, нужный канал (надпись загорится синим цветом). При выборе канала кнопками «+» или «–»,установите нужную температуру и сохраните ее в памяти прибора, нажав кнопку 2 (STORE).

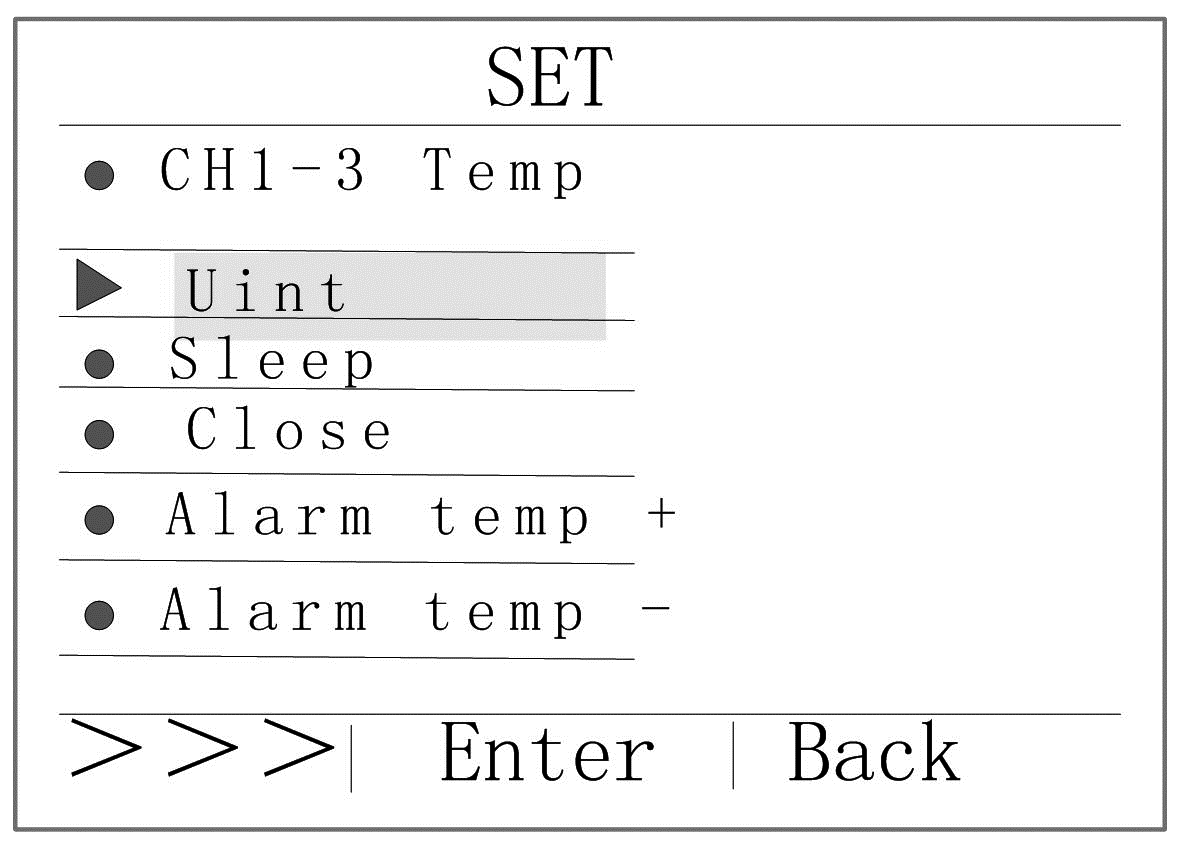

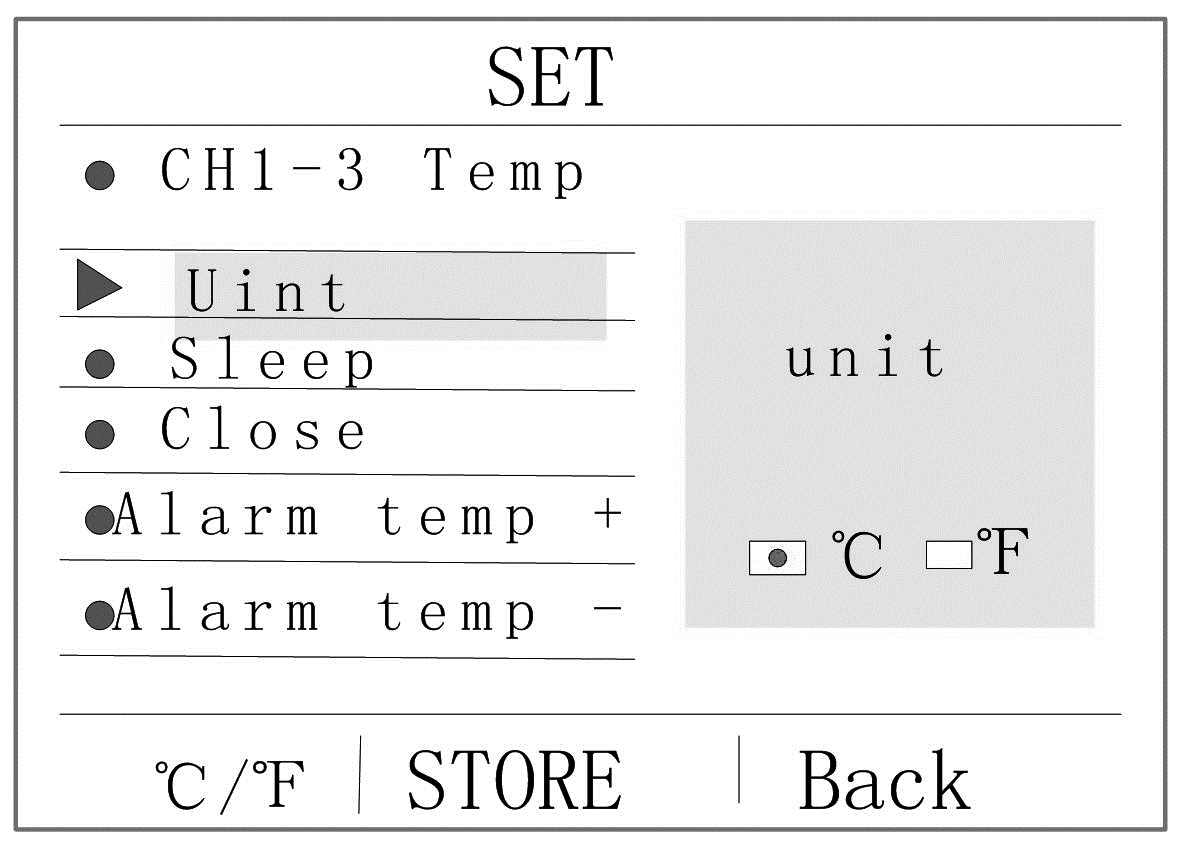

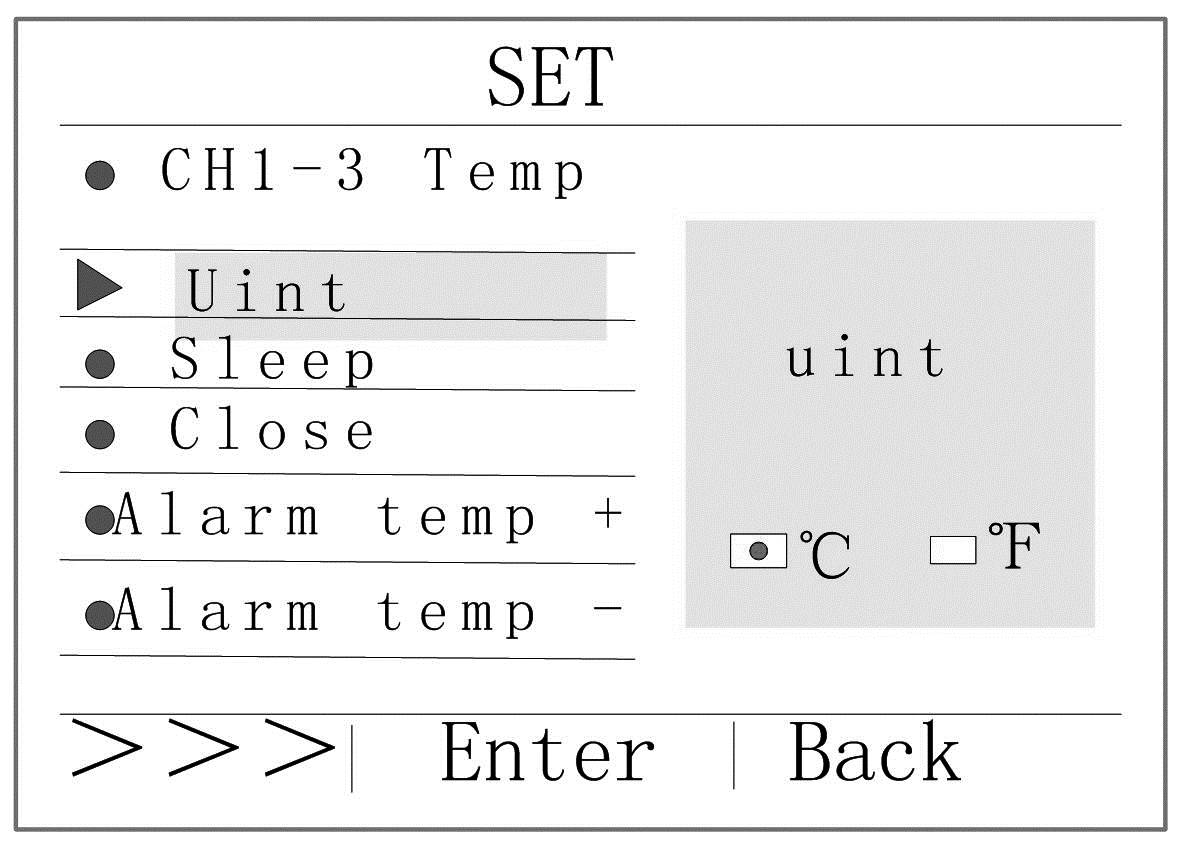

2. Задать единицы измерения. В меню параметров, кнопками 1 (+) или 3 (–) выберите строку меню Unit, нажмите Enter. В появившемся подменю, поочередно нажимая кнопку 1, выберите °C или °F, и сохраните ее в памяти прибора, нажав кнопку 2 (STORE). Наверх
Как установить время режимов "сна" и отключения в паяльных станциях ASE-1212 и ASE-1213?

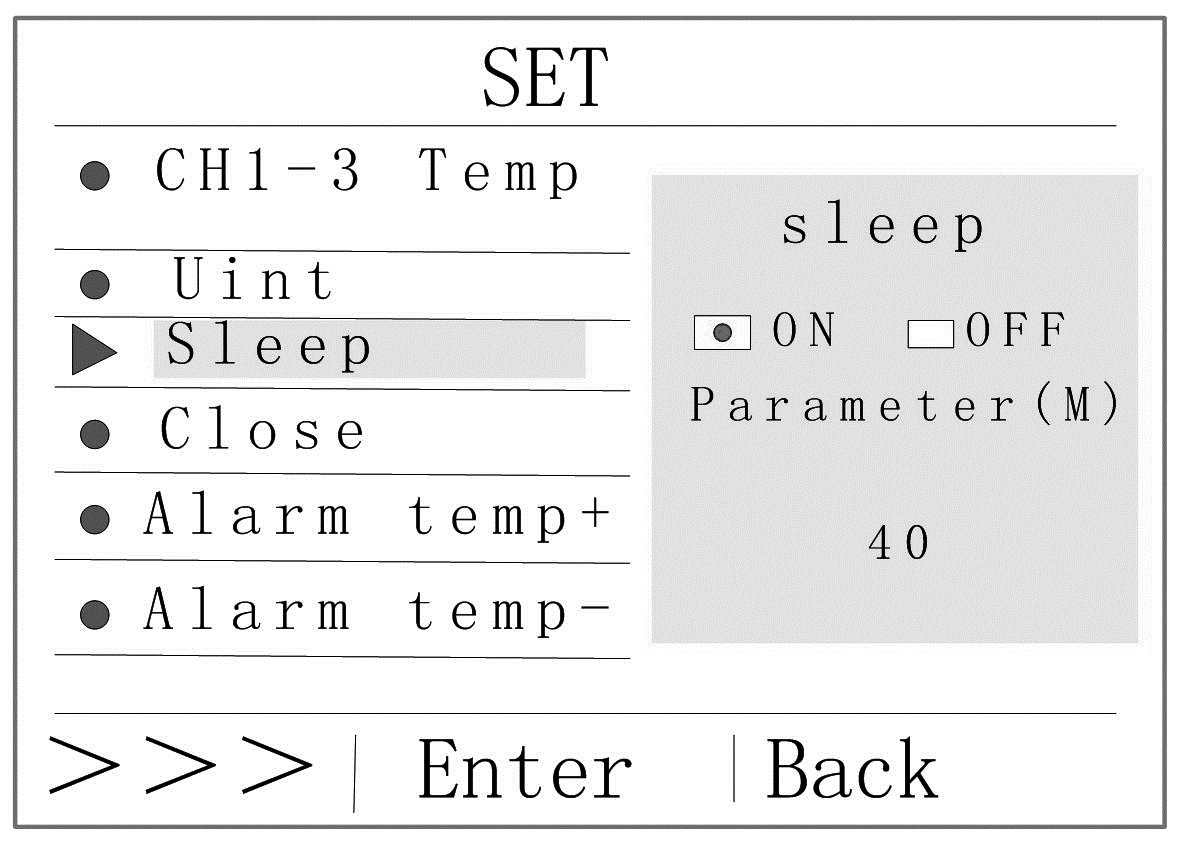

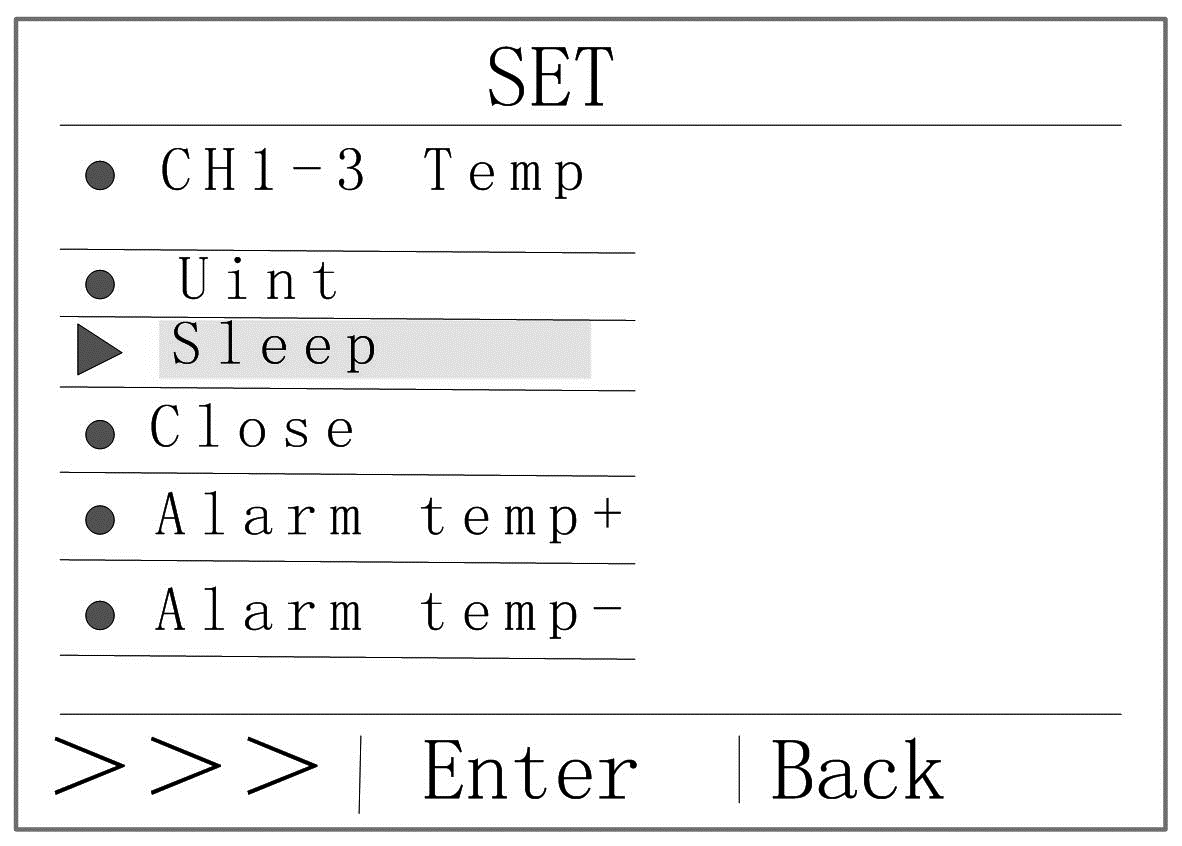

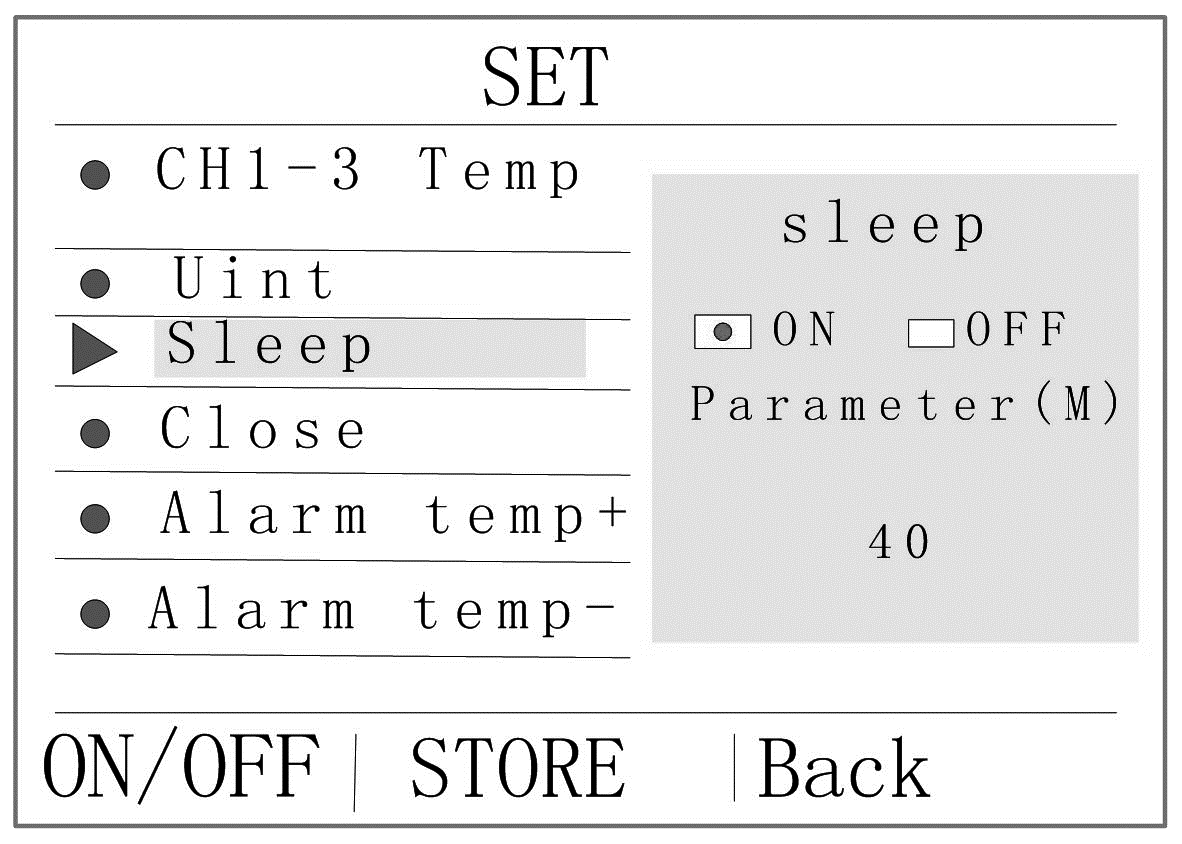

Задание время «сна». В меню параметров, кнопками 1 (+) или 3 (–) выберите строку меню Sleep, нажмите Enter. В появившемся подменю, поочередно нажимая кнопку ON или OFF, включите или выключите этот режим. При выборе ON кнопками «+» или «–» задайте время от 5 с до 99 минут. Сохраните введенное значение в памяти прибора, нажав кнопку 2 (STORE).

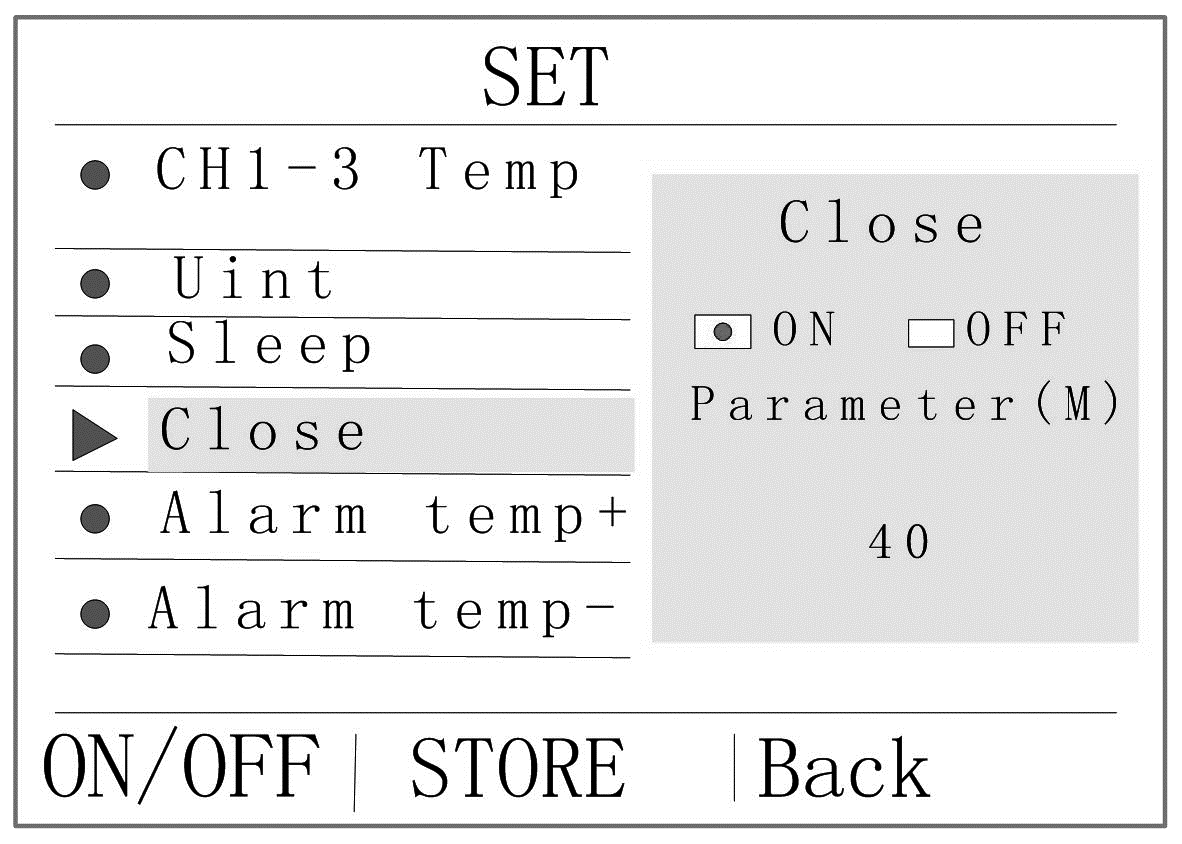

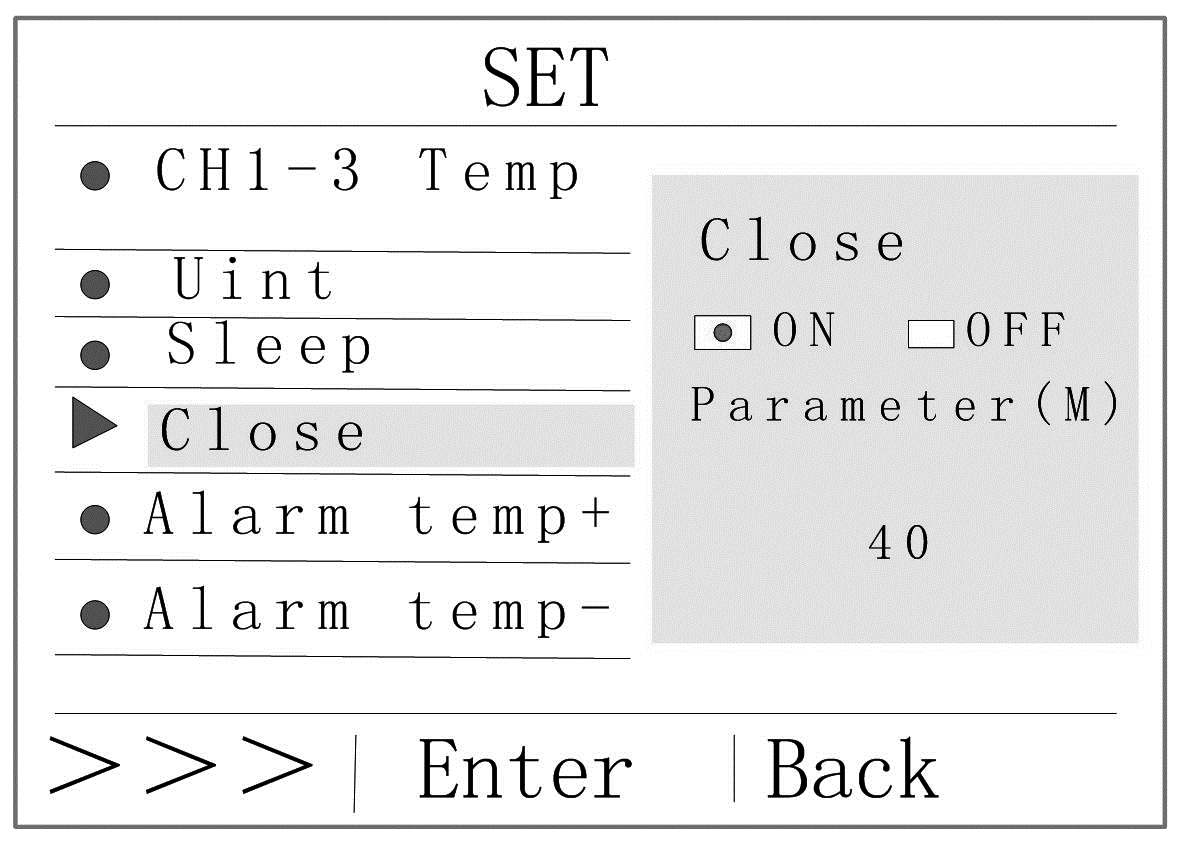

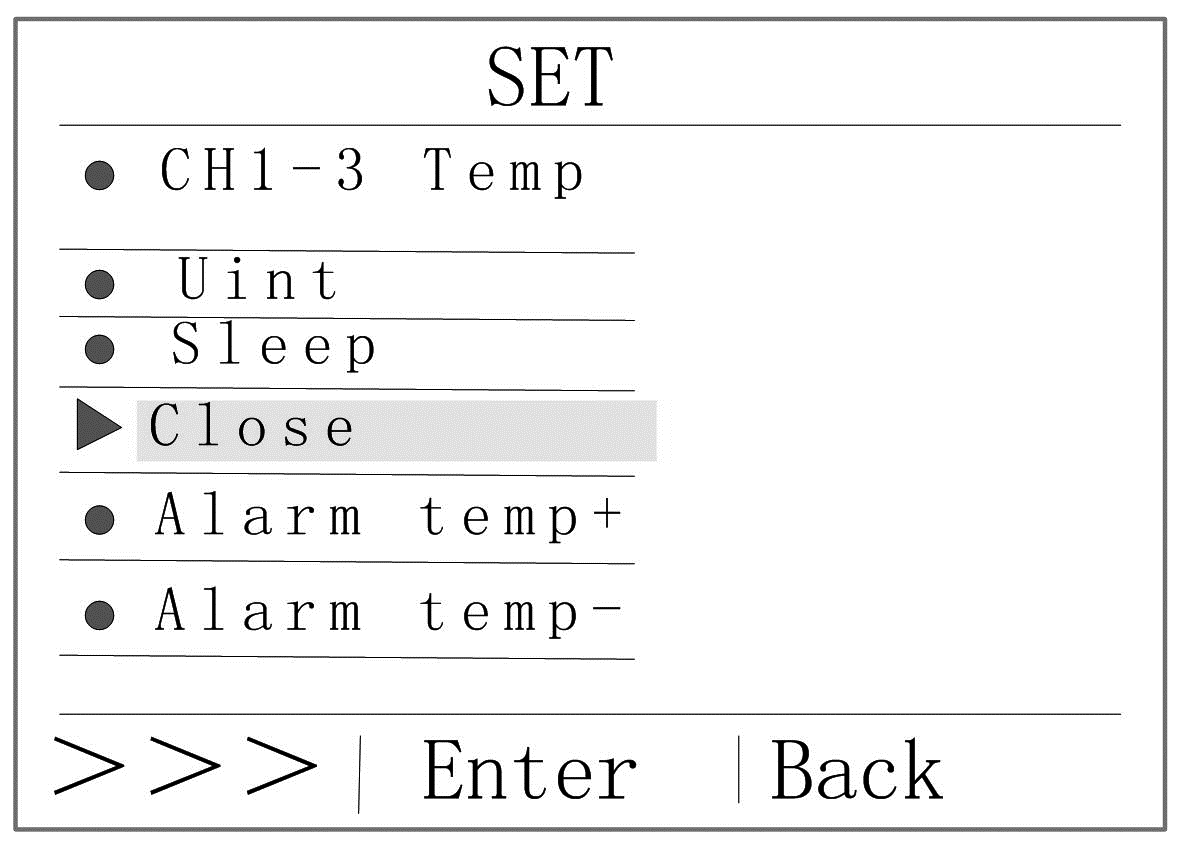

Задание времени отключения. В меню параметров, кнопками 1 (+) или 3 (–) выберите строку меню Close, нажмите Enter. В появившемся подменю, поочередно нажимая кнопку ON или OFF, включите или выключите этот режим. При выборе ON кнопками «+» или «–» задайте время от 1 до 999 минут. Сохраните введенное значение в памяти прибора, нажав кнопку 2 (STORE).

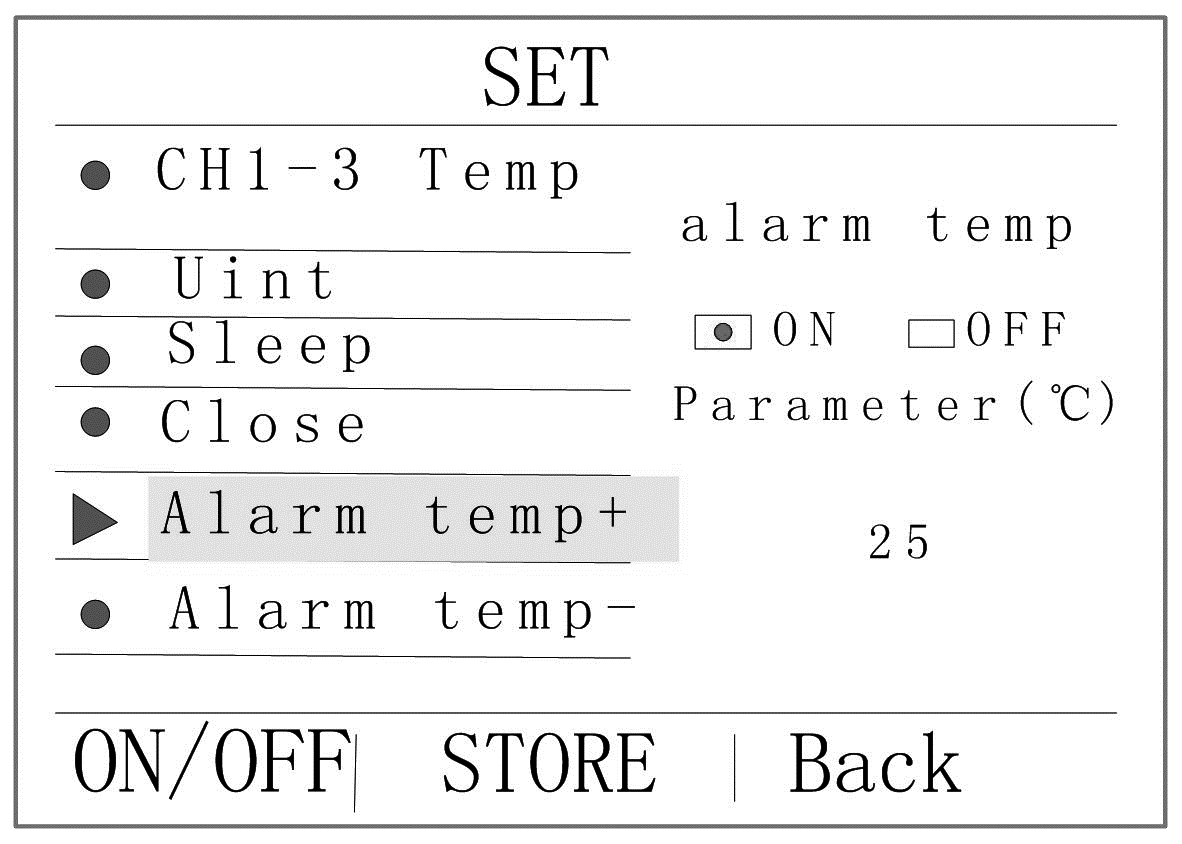

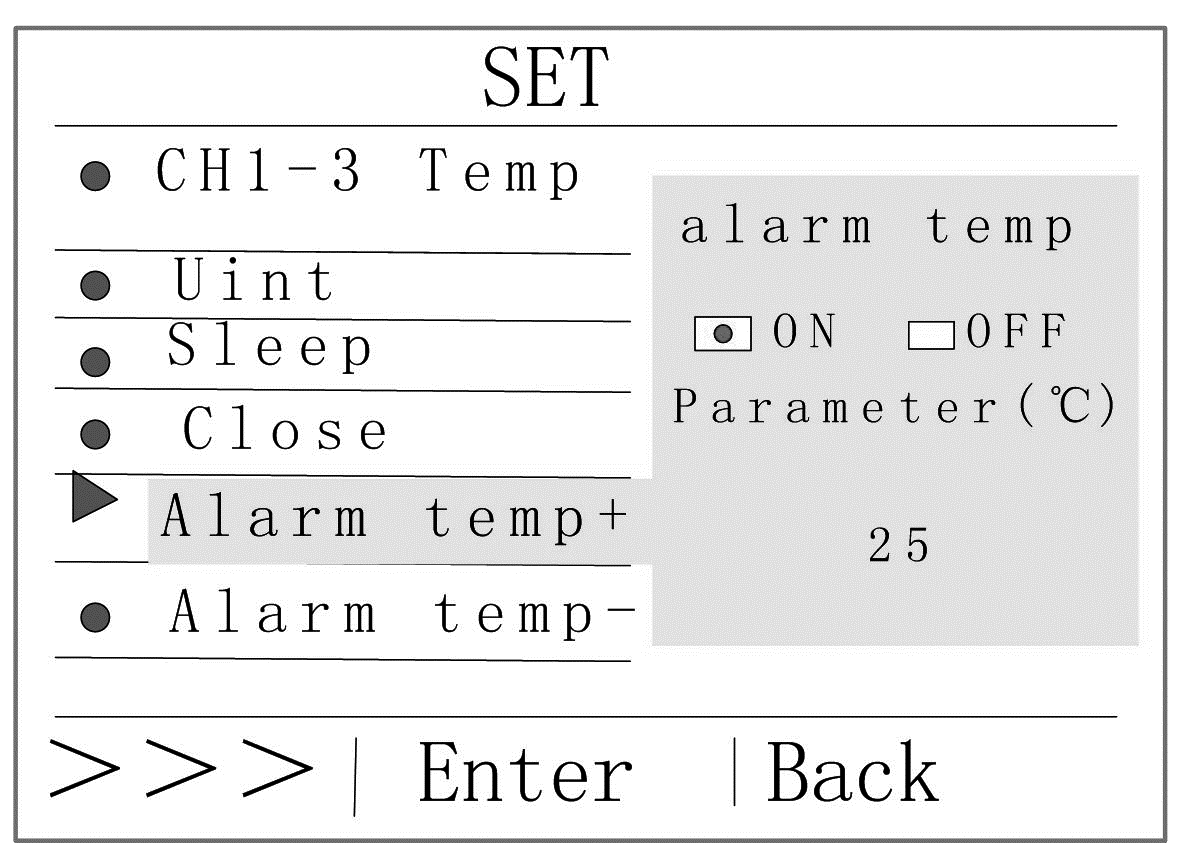

Как установить верхнюю и нижнюю границы предельной температуры в паяльных станциях ASE-1212 и ASE-1213?

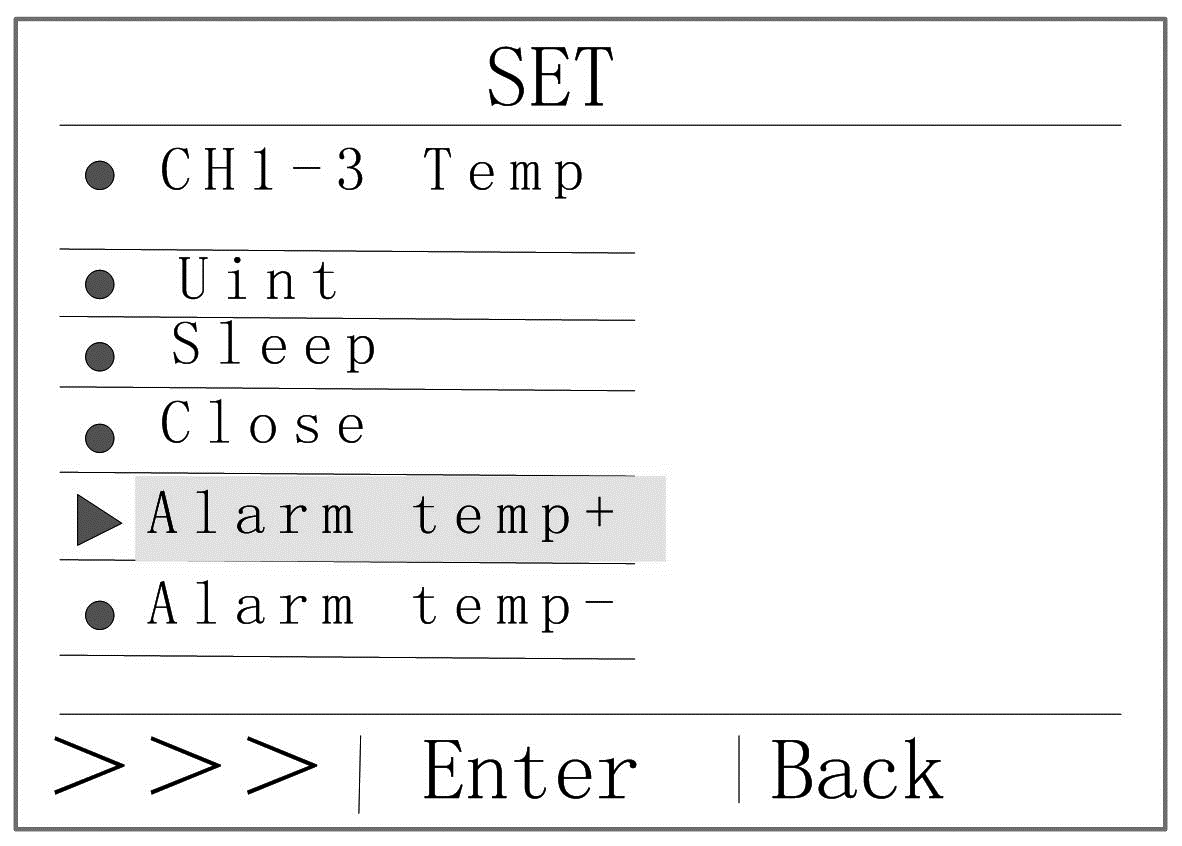

Установить верхний и нижний пределы температур. В меню параметров, кнопками 1 (+) или 3 (–) выберите строку меню Alarm temp+ или Alarm temp-, нажмите Enter. В появившемся подменю, поочередно нажимая кнопку ON или OFFF, включите или выключите режим сигнализации. При выборе ON кнопками «+» или «–» задайте необходимые пределы. При достижении температуры жала паяльника этих пределов будет подан сигнал.
Как установить пароль на изменение настроек в паяльных станциях ASE-1212 и ASE-1213?

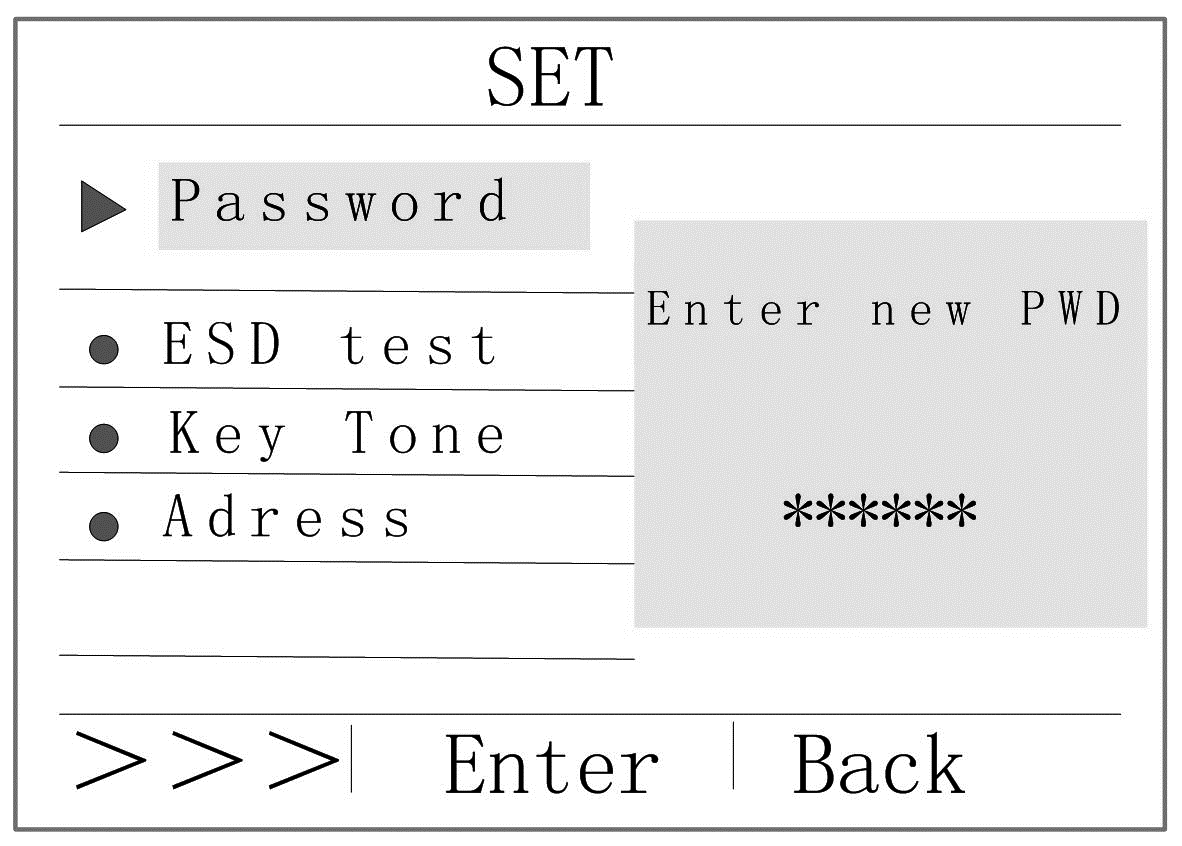

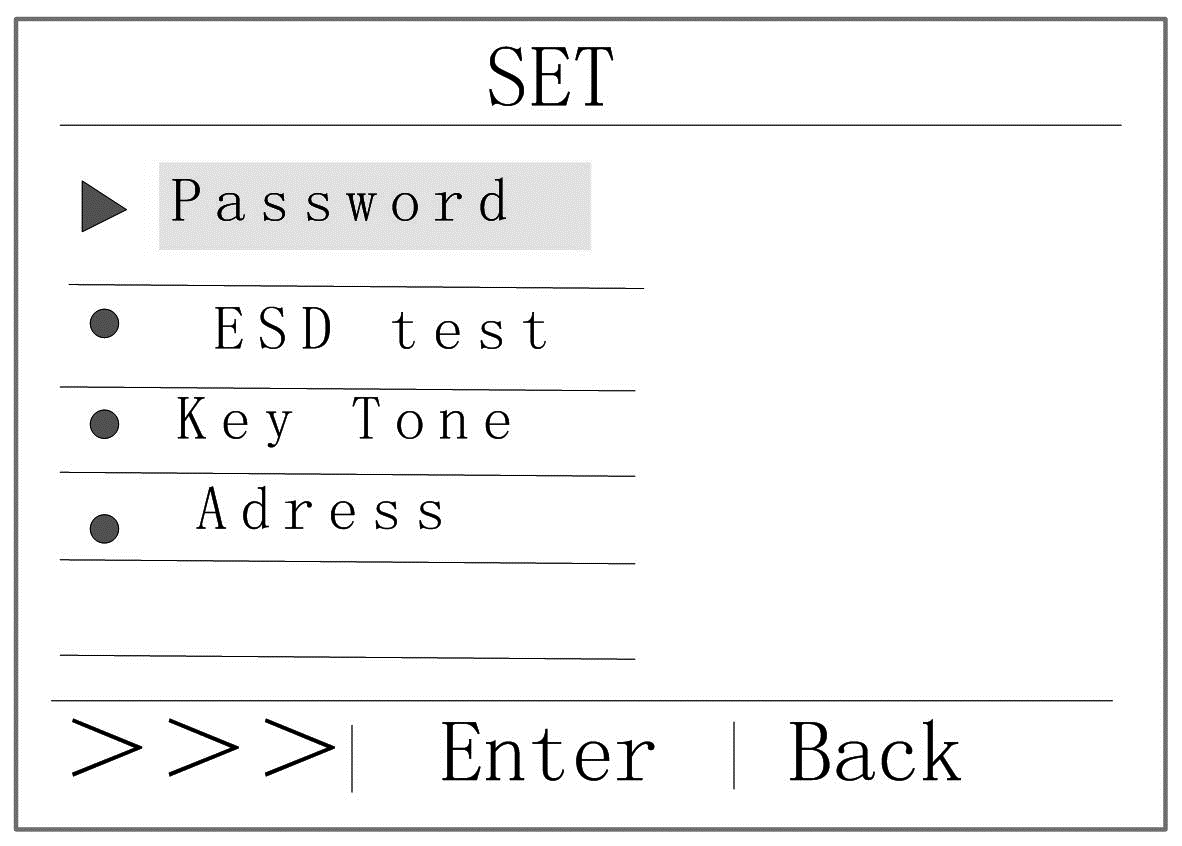

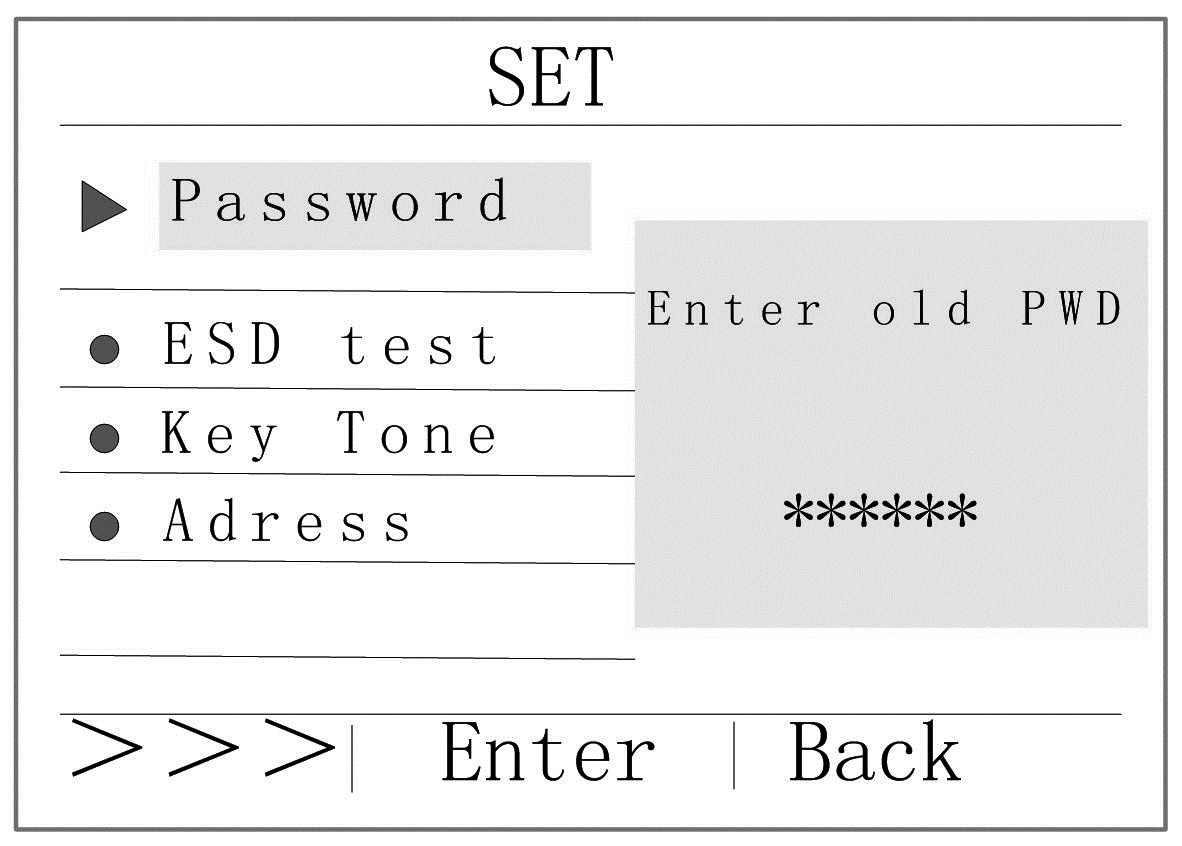

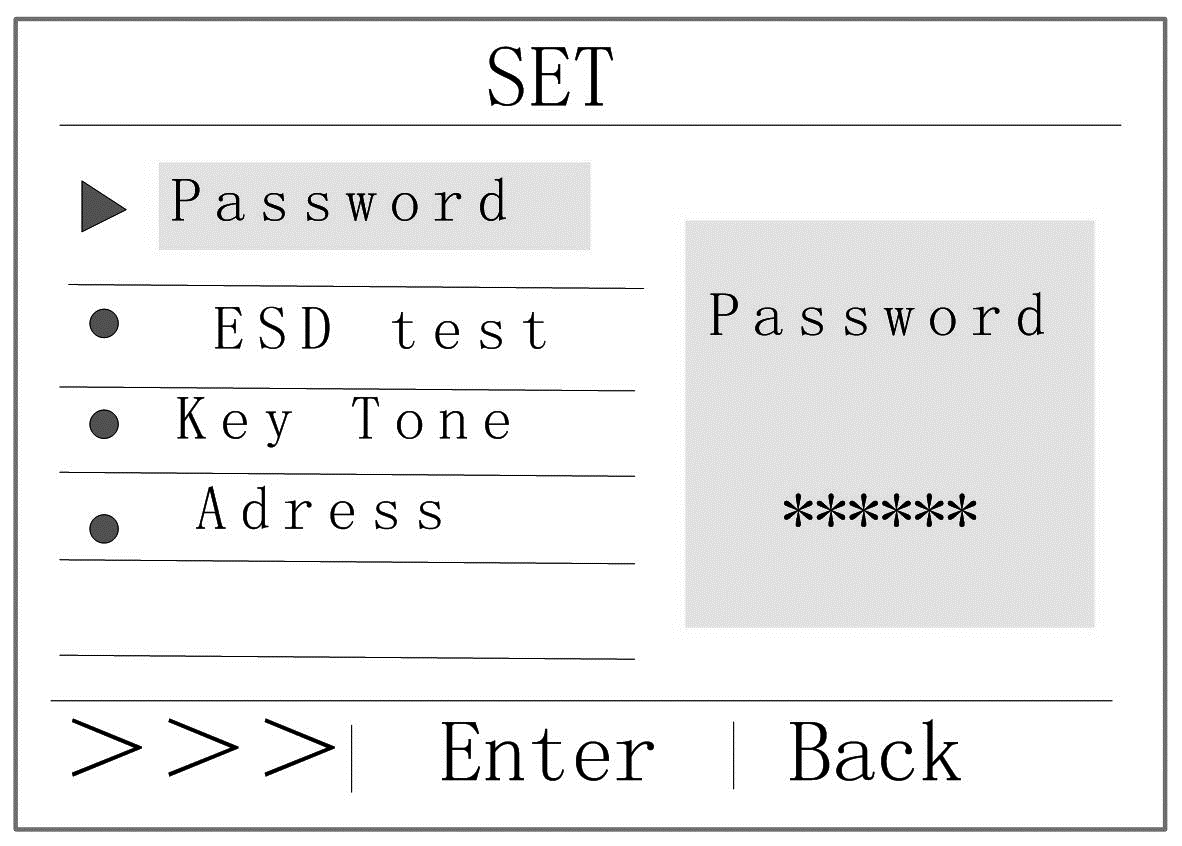

В меню параметров, кнопками 1 (+) или 3 (–) выберите строку меню Password, нажмите Enter. При сохранении старого пороля в открывшемся подменю Enter old PWD, введите старый пароль (по умолчанию пароль 000000) – кнопкой 1 перемещайтесь по разрядам, кнопками «+» или «–» введите цифровое значение выбранного разряда. После ввода нажмите Enter. При введении нового пароля в открывшемся подменю Enter old PWD нажмите Enter. В открывшемся подменю Enter new PWD введите новый пароль и нажмите Enter.
Как калибровать паяльные станции ASE-1212 и ASE-1213?
Паяльник необходимо калибровать каждый раз после его замены, а также после замены нагревательного элемента или наконечника.
Для калибровки температуры необходим внешний термометр АКТАКОМ ASE-2003 или ASE-2013.

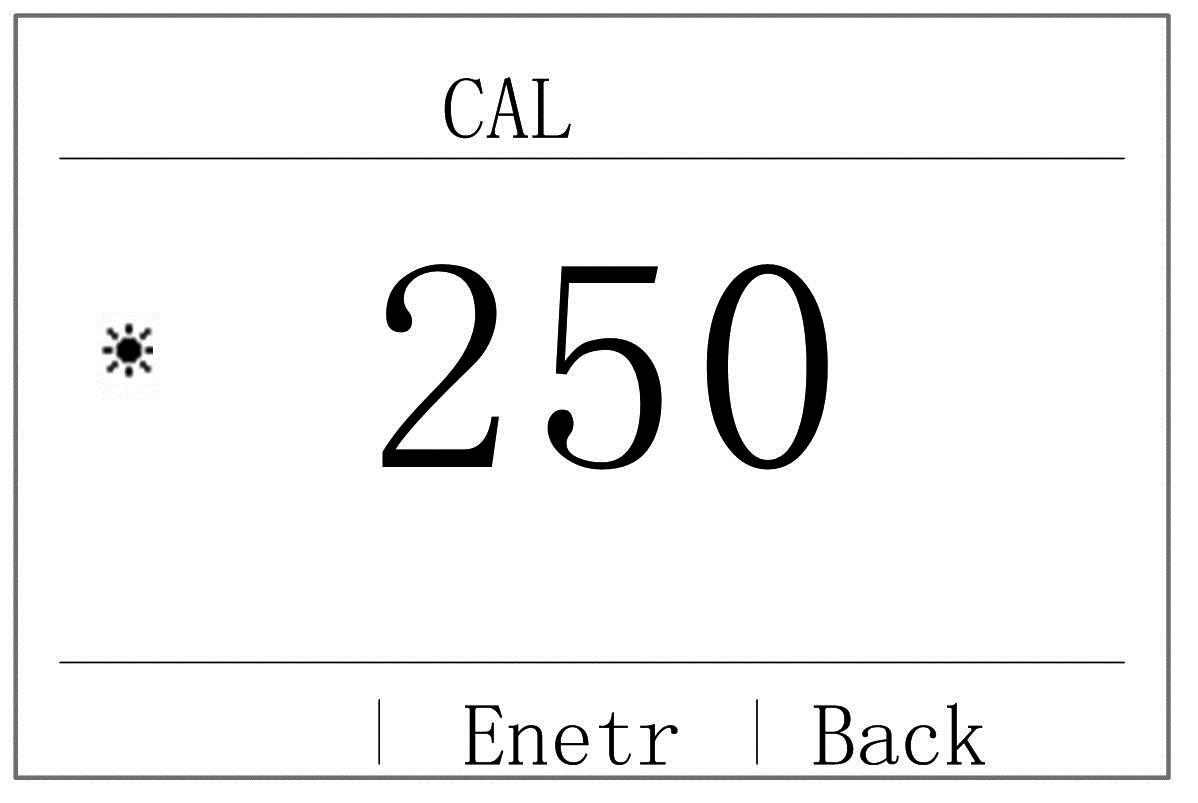

Задайте произвольное значение температуры для паяльника, например, 350 °C. После стабилизации температуры измерьте температуру наконечника термометром и запишите полученное значение. Нажмите и удерживайте одновременно кнопки “1” и “3”, после чего прибор перейдёт в режим калибровки. На дисплее отобразится индикатор «CAL». С помощью кнопок “+” и “–” введите значение температуры, полученной с термометра, и нажмите кнопку Enter. Калибровка завершена.

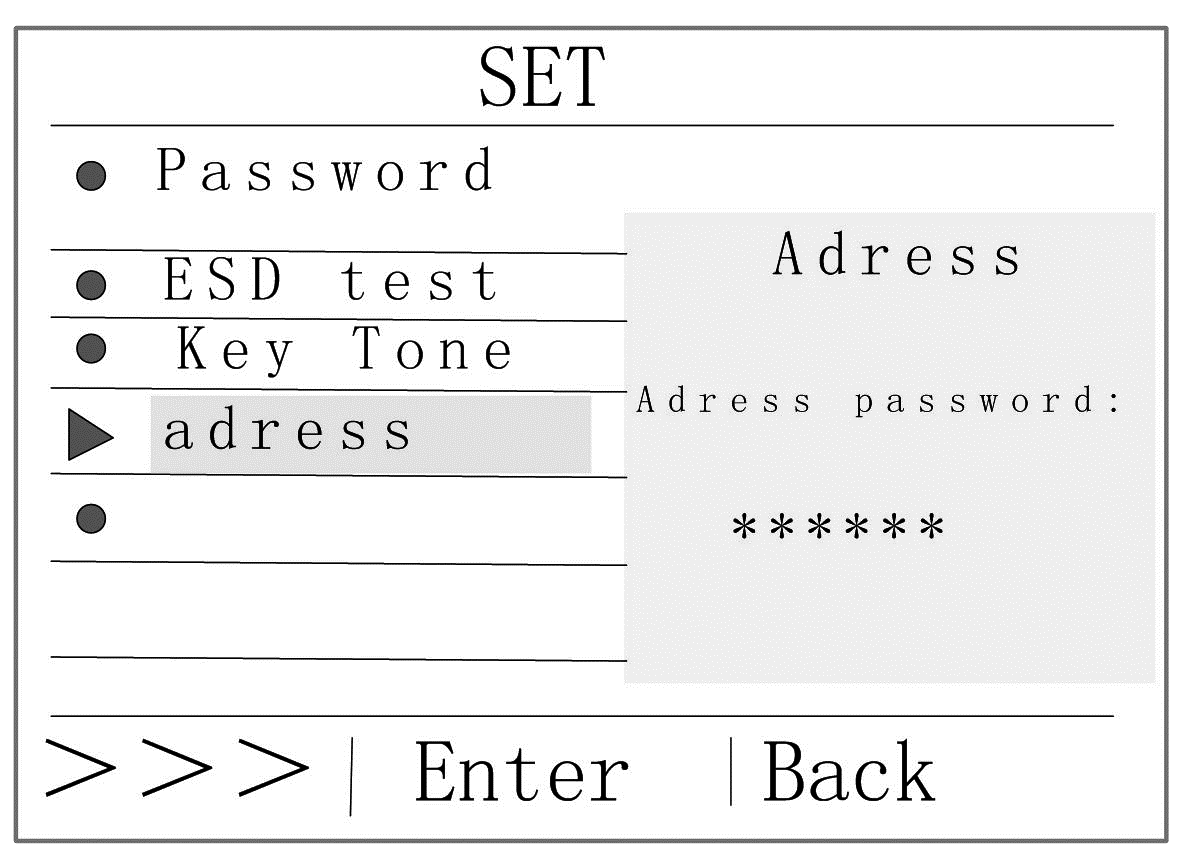

Как задать адрес паяльной станции ASE-1213 при подключении к ПК?

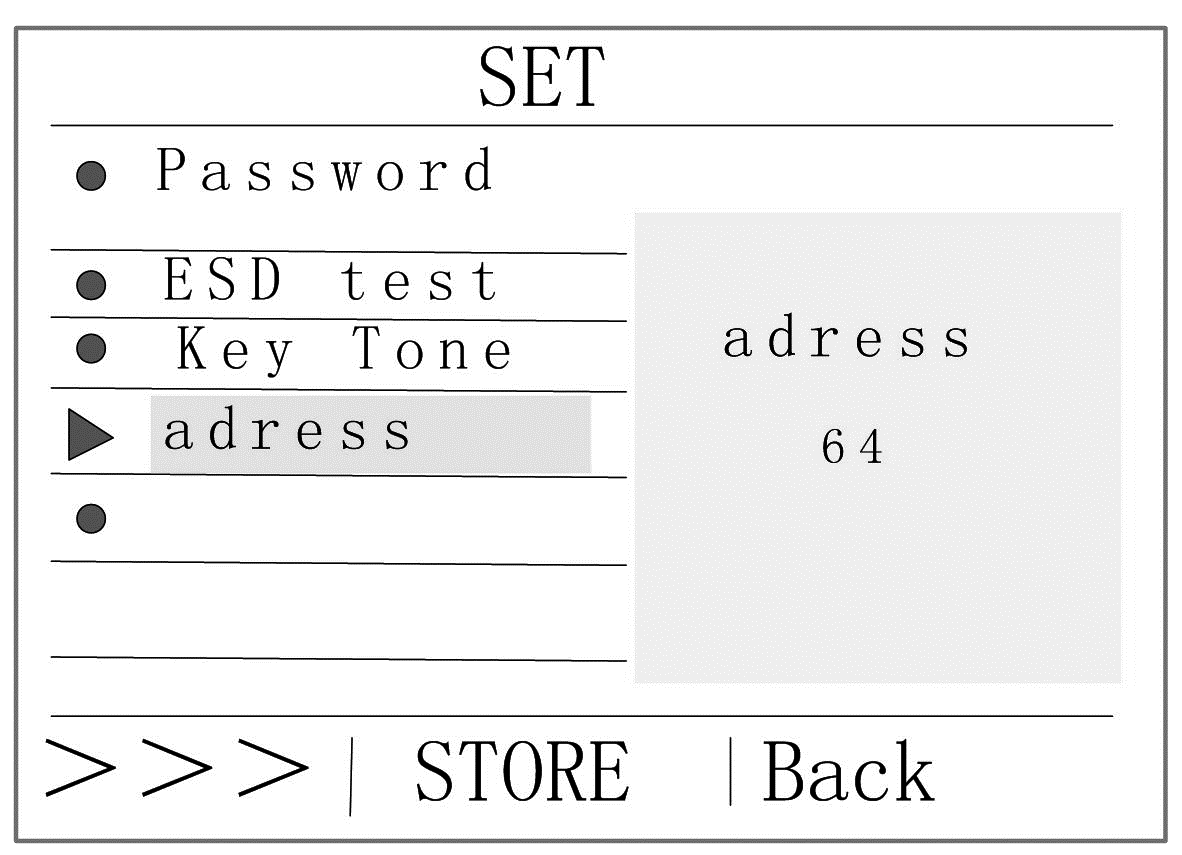

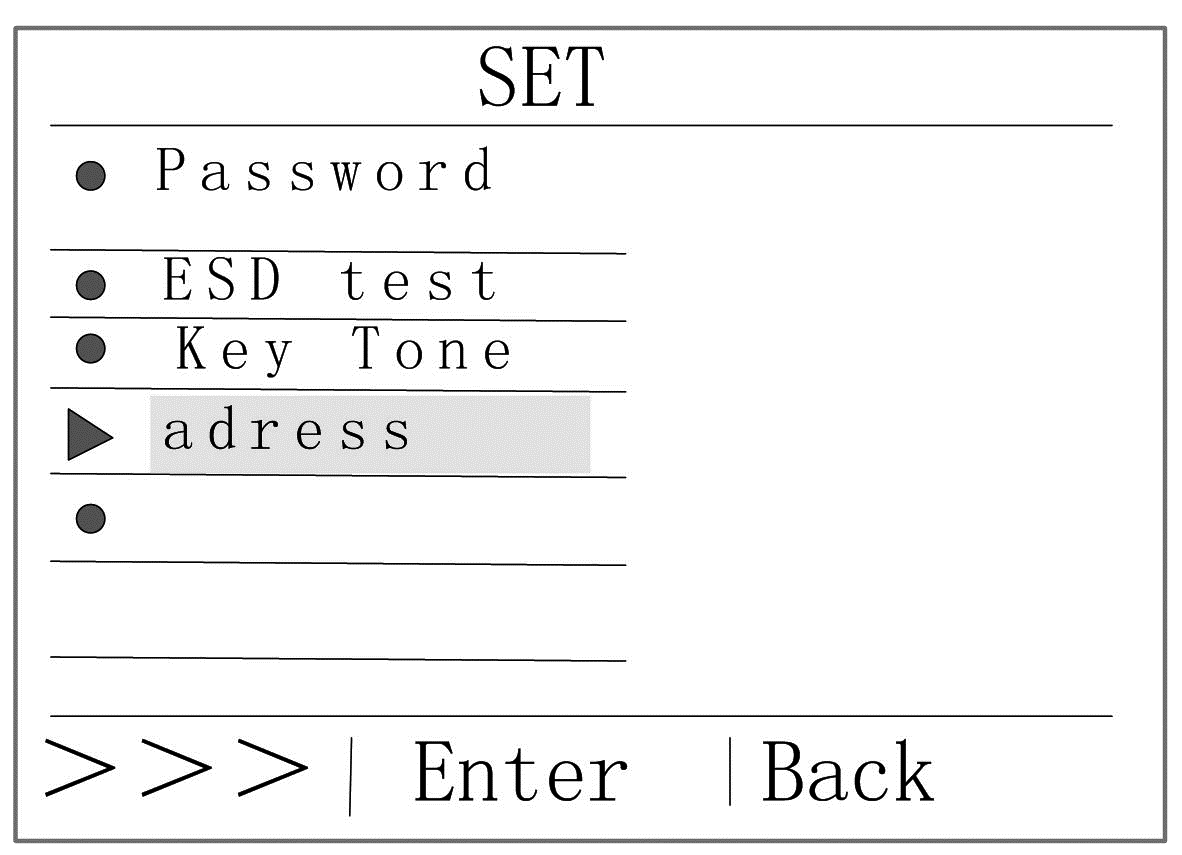

Возможно подключение к компьютеру одновременно до 63 станций с протоколированием процесса работы по сети RS485, что позволяет полностью управлять технологическим процессом пайки в целом в режиме реального времени, предотвращая возможные отклонения от технологии. В меню параметров, кнопками 1 (+) или 3 (–) выберите строку меню adress, нажмите Enter. В появившемся подменю Adress password введите пароль (по умолчанию 865637) и нажмите одновременно кнопки + и 1. Введите адрес станции и нажмите кнопку 2 (STORE).
