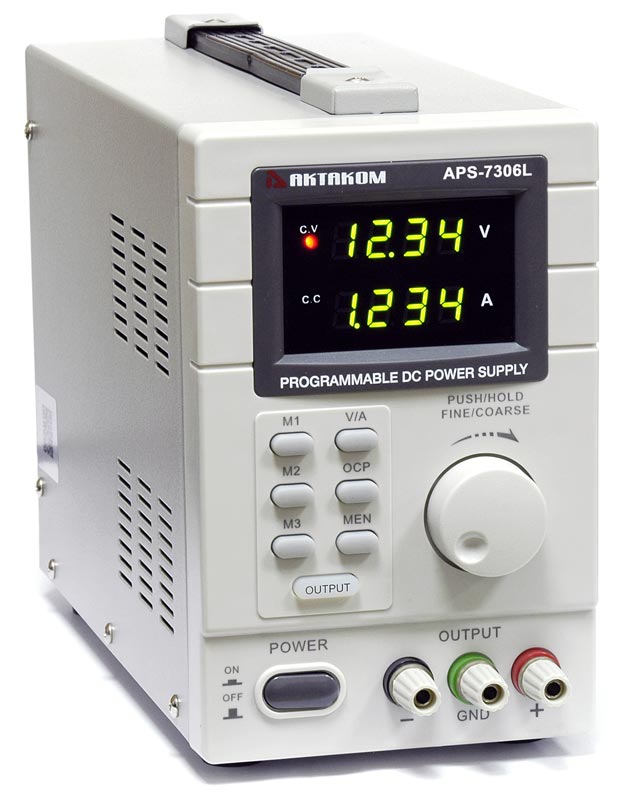

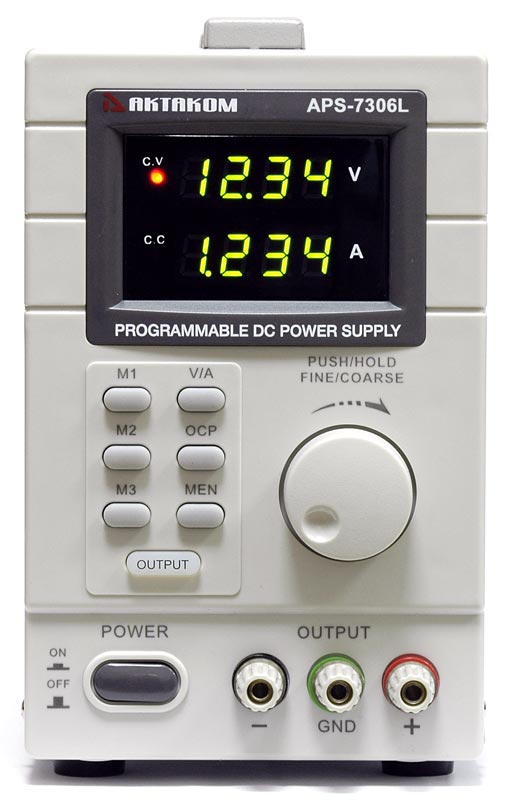

АКТАКОМ APS-7306L Источник питания с дистанционным управлением

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

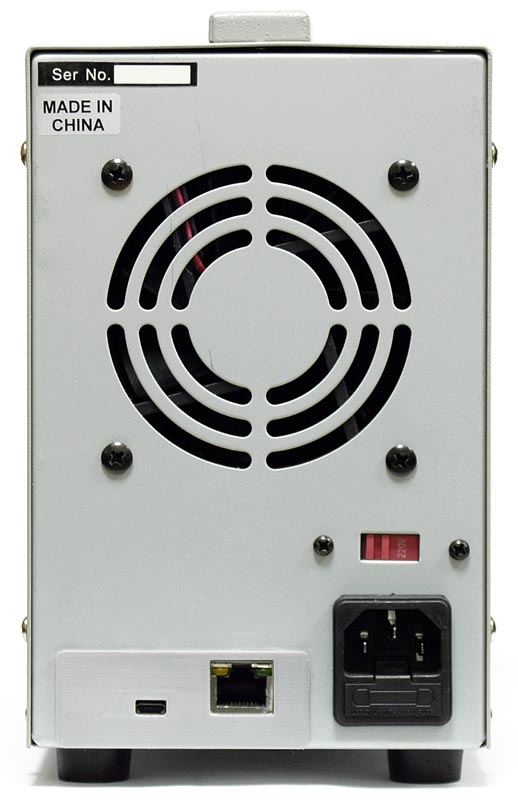

Cветодиод является индикатором состояния интерфейса, через который источник питания взаимодействует с ПК. У него есть следующие состояния:

• Постоянный зеленый - прибор подключен к ПК через интерфейс LAN, передачи данных нет;
• Мигающий зеленый - прибор подключен к ПК через интерфейс LAN, происходит передача данных;
• Постоянный красный - прибор подключен к ПК через интерфейс USB, передачи данных нет;
• Мигающий красный - прибор подключен к ПК через интерфейс USB, происходит передача данных.

В источниках питания Актаком используется 2 вида защиты.

В более простых бюджетных источниках используется защита включением режима «стабилизация тока» (СС). При уменьшении сопротивления нагрузки (или коротком замыкании) источник уменьшает напряжение на выходных клеммах до минимального уровня и остается таким, пока на клеммах не возникнет сопротивление нагрузки. При появлении сопротивления, напряжение (и ток) начнут пропорционально расти до установленного значения.

В более сложных источниках, помимо режима стабилизации тока есть режим защиты от превышения тока –«OCP» (Over Current Protection). Этот режим включается независимо от режима «стабилизации тока» и позволяет выставить любое предельное значение тока, при котором источник отключит напряжение на   выходных клеммах. После срабатывания защиты источник будет находится с отключенными клеммами до тех пор, пока не будут нажаты определенные кнопки на панели управления прибором, независимо от состояния нагрузки.

В многоканальных источниках встречаются варианты защиты OCP как на отдельные каналы, так и на суммарную выходной ток источника.

Таким образом, можно считать, что в приборах без режима «OCP» реализована схема защиты «стабилизацией тока», а в приборах с «OCP» защита по току работает в режиме триггера.

Однако, надо помнить, что в обоих случаях при срабатывании защиты выходные клеммы (и нагрузка) гальванически не отвязаны от источника питания.

Перед работой с прибором в компьютерных сетях необходимо настроить сетевые параметры прибора. Сетевые параметры прибора устанавливаются/изменяются при помощи программы ANC.

Рис. 1. Главное окно программы ANC

После настройки сетевых параметров прибора, необходимо установить соответствующие настройки прибора в программе APM. Прибор, для которого устанавливаются сетевые параметры, выбирается на вкладке “Техника” в окне “Настройки” в списке “Модель прибора”.

Рис.2. Вкладка “Настройки” программы APM.

Далее необходимо перейти на вкладку “Сокеты” и ввести сетевые параметры прибора, к которому подключаемся. После того, как параметры введены необходимо нажать кнопку

Рис. 3. Вкладка “Сокеты” программы APM. Ввод параметров.

Рис. 4. Вкладка “Сокеты” программы APM. Добавление сокета

Затем необходимо снова зайти на вкладку “Техника” и нажать кнопку с изображением локатора, для поиска приборов сетевые параметры, которых были введены. Для подключения к найденному прибору достаточно выбрать его из списка и нажать кнопку

Внимание! Если в списке “Модель прибора” на вкладке “Техника” в окне “Настройки” был выбран другой источник питания сетевые параметры необходимо установить заново, а именно: перейти на вкладку сокеты выбрать или ввести заново сетевые параметры и нажать кнопку

Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.

Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.

Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

По данной ссылке Вы можете просмотреть видеоролик - инструкцию по установке ПО.

Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.

Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.

Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.

Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.

Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».

Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы.
