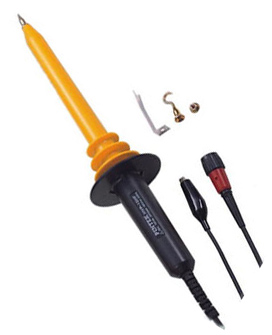

HVP-15HF Высоковольтный щуп

Снято с производства

Высоковольтный пробник для осциллографов. Обеспечивает безопасные измерения DC: 0...10 кВ, точность 0,7%. AC: 0...20 кВп-п (импульс), 0...7 кВскз (синус); DC...40 МГц, точность -3 дБ. Коэф. деления 1000:1. Вх.импеданс 100 МОм/3пФ, компенсация 5-50пФ. Длина кабеля - 2м. Размеры, мм: диам. 75х350 мм. Вес - 250 г.

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики
Комплектация

Технические характеристики

Максимальное рабочее напряжение:
DC: 0…10 кВ
AC: ≤20 кВп-п (импульс), ≤7 кВскз (синус)
Сигнал/шум
DC ≥60 дБ (1 кГц), ≥50 дБ (1 МГц)
Полоса пропускания (-3 дБ)
DC…40 МГц
Коэффициент деления
1:1000
Время нарастания
≤9 нс
Входной импеданс
100 МОм±1% || 3 пФ±0,5 пФ
Диапазон компенсации
5 пФ…50 пФ
Точность
DC: ±2% (DC…10 кВ), ±3% (>10 кВ)
AC: ±3% (1 кГц/1 кВ, 50 МГц)
Длина кабеля
2 м
Габаритные размеры
Ø75 х 340 мм
Вес 250 г

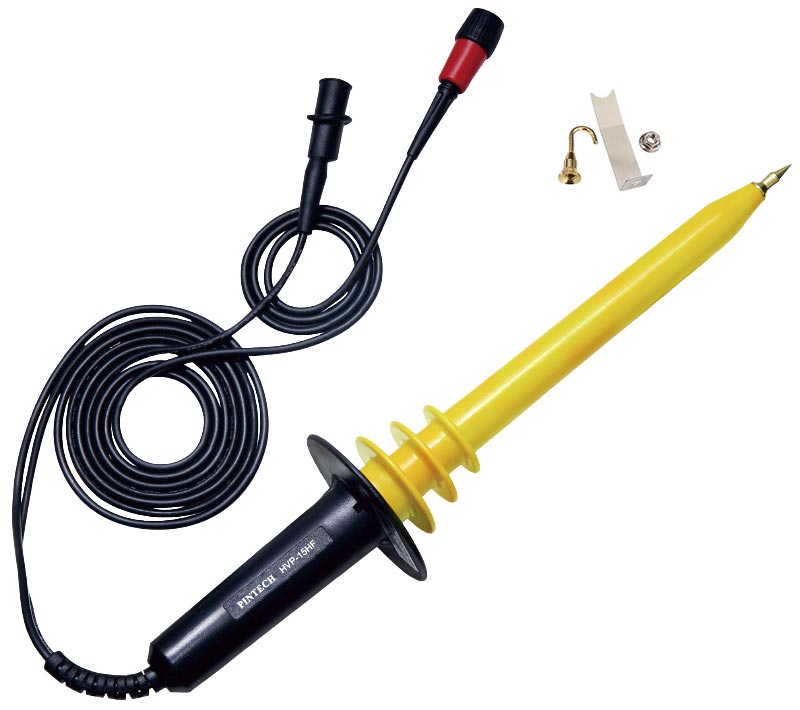

Стандартная комплектация

Высоковольтный щуп
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах
Навинчивающийся крючок для удобного захвата проводников
Заземляющий кабель с зажимом типа «крокодил»
Отвертка для настройки компенсации пробника
Кейс
Эксплуатационный документ
