АКТАКОМ ADG-1010 Генератор сигналов функциональный

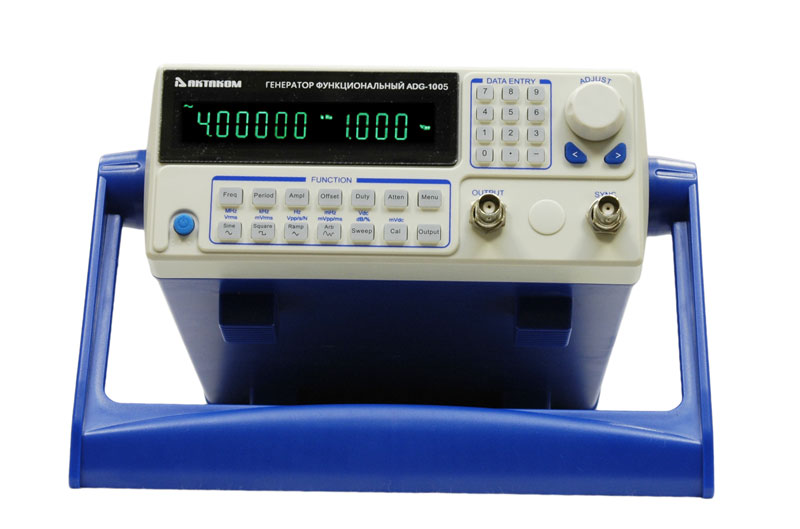

ADG-1010 Генератор сигналов функциональный

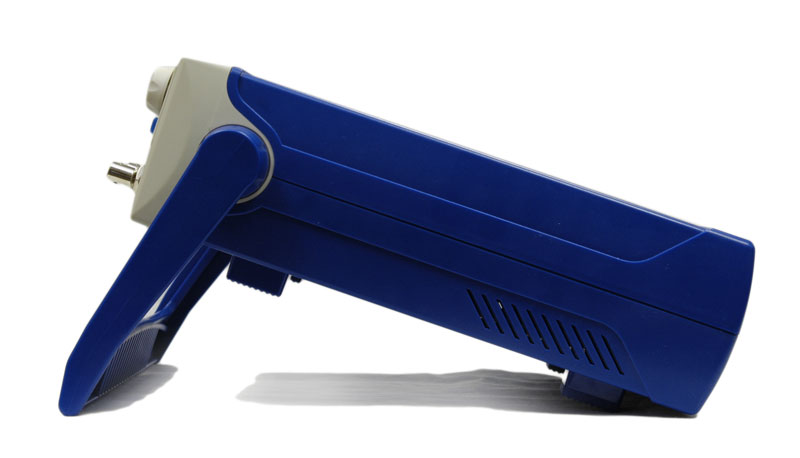

ADG-1010 Генератор сигналов функциональный - вид сбоку
Торговая марка: АКТАКОМ
Снято с производства
Замена: AWG-4112, AWG-4124

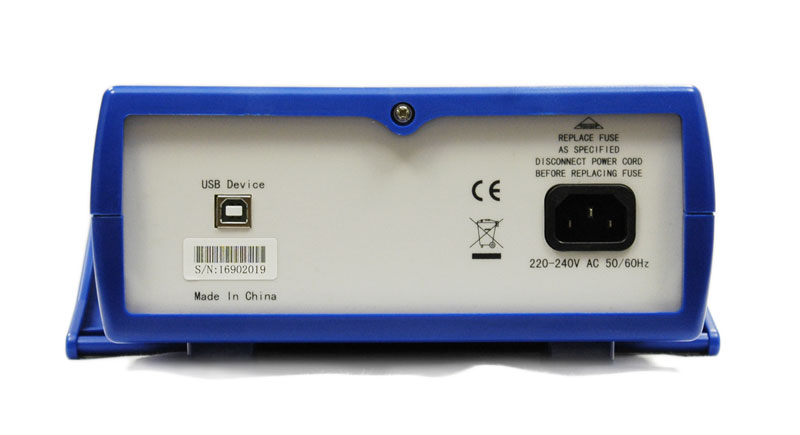

USB Device

Частотный диапазон: 10 мкГц...10 МГц(Sin), DDS, разрешение 10 мкГц, амплитуда вых. сигнала 0-10 Впп (50 Ом)/0-20 Впп (откр.); 16 форм сигналов; погрешность опорного генератора: 50 ppm; частота сэмплир.: 100 Мсэмп; разреш. ЦАП – 8 бит; глубина памяти – 1К; смещение, свипирование по частоте (лин., логарифм), синхрон. SYNC. Интерфейс: USB. SCPI-программирование. Дисплей: ВФД. Размеры: 297х212х102 мм. Вес: 2 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ



Генераторы ADG-1010 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений, управление по USB по SCPI командам и много других возможностей.

Технические характеристики

Характеристика Значение
Частота Диапазон (синус) 10 мкГц ... 10 МГц
Диапазон (меандр) 10 мкГц ... 5 МГц
Диапазон (другие типы) 10 мкГц...1 МГц
Разрешение 10 мкГц, 6 цифр
Точность установки ± 50 ppm
Характеристики сигнала Количество форм 16 типов, включая 3 стандартных: синус, меандр, пила
Количество точек 1024
Частота дискретизации 100 Мвыб/с
Разрядность 8 бит
Коэффициент гармоник (синус) <-40 дБн (< 5 МГц); <-40 дБн (≥ 5 МГц);
Время нарастания / спада (меандр, импульс) < 35 нс
Коэфф. заполнения (импульс) 0,1 ...99,9 %
Асиметрия (пила) 0,0...100,0%
Амплитуда Диапазон (импеданс 50 Ом) 0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц)
Диапазон (открытый контур) 0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц)
Разрешение 1 мВп-п (амплитуда >2 Вп-п), 0,1 мВп-п (амплитуда ≤2 Вп-п)
Смещение Диапазон ±5 В (импеданс 50 Ом), ±10 В (открытый контур)
Разрешение ±5 мВ
Свипирование Диапазон полный
Время 50 мс...500 с
Закон линейный, логарифмический
Выход синхронизации Сигнал меандр, фронт нарастания ≤20 нс
Уровень TTL
Интерфейс USB
Питание 220...240 В / 50...60 Гц
Габаритные размеры 322 х 256 х 102 мм
Вес 2 кг
Габариты в упаковочной таре 280х150х390 мм
Вес в упаковочной таре 3,5 кг

Стандартная комплектация

  • Генератор сигналов
  • Кабель питания
  • USB кабель
  • Эксплуатационный документ

Дополнительная комплектация

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабеля не перепутайте входной разъем с выходными.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
