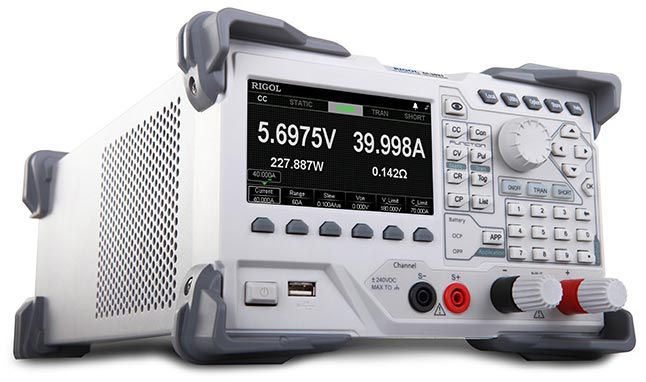

RIGOL DL3021 Электронная нагрузка программируемая

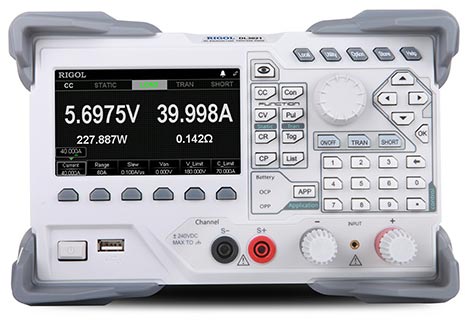

DL3021 Электронная нагрузка программируемая - вид спереди

◄ ►

Торговая марка:
Спецификация (PDF): Загрузить

Программируемая электронная нагрузка: входное напряжение 0...150 В, входной ток 0...40 А, макс. мощность 200 Вт, точность установки 0,05%. Режимы стабилизации: CC, CV, CP, CR, Измерение напряжения, тока, мощности; сопротивления. Динамический режим до 15 кГц, Работа по списку (512 шагов). Скорость нарастания 0,001 А/мкс...2,5 А/мкс. Отображение формы на дисполее. Тестирование батарей. Тестирование OCP, OPP, тест КЗ; Защита по току, напряжению, мощности, температуре. Цветной ЖК дисплей 4,3". Интерфейсы USB, RS-232; LAN, Digital I/O, GPIB - опция. Габаритные размеры 239х157х442 мм. Масса 7,58 кг

Розничная цена: 78 540,00 руб.

НДС включён в цену

Есть на складе

Участвует в акции

Возможность активировать интерфейс LAN - в подарок!

Подробности...

В корзину Быстрый заказ
(без регистрации)

Электронная нагрузка программируемая Rigol DL3021 способна имитировать нагрузку для источников питания в различных статических, динамических и некоторых специальных режимах работы, а также выполнять измерения основных параметров источников питания. При статических вариантах работы электронная нагрузка Rigol DL3021 позволяет эмулировать режимы постоянного тока, постоянного напряжения, постоянного сопротивления и постоянной мощности. Возможность работы в динамических режимах позволяет использовать электронную нагрузку Rigol DL3021 для тестирования переходных процессов в источниках питания.

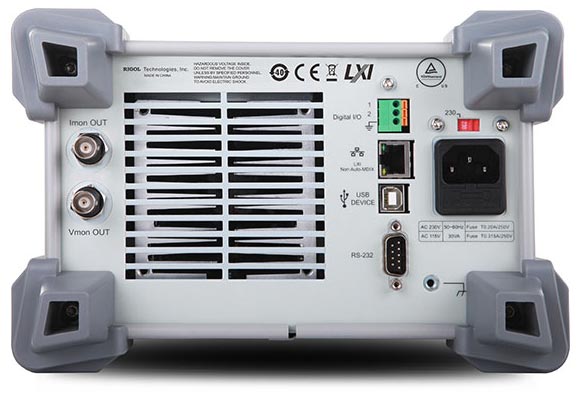

Широкий набор интерфейсов для дистанционного управления позволяет интегрировать электронную нагрузку DL3021 в измерительную лабораторию практически любой конфигурации.

Возможности электронной нагрузки Rigol DL3021

Электронная нагрузка постоянного тока
Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP

Динамическое тестирование
Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
Импульсный режим
Режим запуска от одиночного импульса

Задание крутизны нарастающего и спадающего фронта
Функция работы по списку (тайминг) до 512 шагов
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
Функция задания минимального напряжения Von
Режим тестирования батарей
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
Эмуляция режима КЗ
Четырехпроводная схема подключения источника питания для компенсации падения напряжения
Функция измерения реальных текущих параметров на входных терминалах
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
Кнопка включения / отключения входных терминалов
Графическая визуализация режима работы
Три режима запуска

ручной с передней панели o внешний запуск
через цифровой порт Digital I/O
через управляющую SCPI команду

Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Цветной графический 4,3" ЖК дисплей

Технические характеристики

Параметры			DL3021	DL3021A	DL3031	DL3031A
Входное напряжение			0…150 В
Входной ток			0…40 A		0…60 A
Мощность поглощения			200 Вт		350 Вт
Минимальное рабочее напряжение			1 В (на токе 40 А)		1,3 В (на токе 60 А)
CC режим	Диапазоны		0…4 A / 0…40 A		0…6 A / 0…60 A
	Разрешение		1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
CV режим	Диапазоны		0…15 В / 0…150 В
	Разрешение	0…15 В	1 мВ
	Разрешение	0…150 В	5 мВ
	Погрешность	0…15 В	±(0,05% + 0,02% полн. шкалы)
	Погрешность	0…150 В	±(0,05% + 0,025% полн. шкалы)
CR режим	Диапазоны		0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
	Разрешение		2 мA/Uуст
	Погрешность		Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим	Диапазоны		0…200 Вт		0…350 Вт
CP режим	Разрешение		100 мВт
Непрерывный режим (Con)	Частотный диапазон		0,001 Гц…15 кГц	0,001 Гц…30 кГц	0,001 Гц…15 кГц	0,001 Гц…30 кГц
	Разрешение по частоте		0,8%
	Погрешность		±0,5%
Скорость изменения тока	Диапазоны		0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)	0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0.5 A/мкс 0,001…5 A/мкс (>5 В)
	Разрешение		0,001 A/мкс
	Погрешность		5% + 10 мкс
Измерение тока	Диапазоны		0…40 A		0…60 A
	Разрешение		1 мA	0,1 мA	1 мA	0,1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
Измерение напряжения	Диапазоны		0…150 В
	Разрешение		1 мВ
	Погрешность		±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления	Диапазоны		0,08 Ом…15 кОм
Измерение сопротивления	Разрешение		2 мА/ Uуст
Измерение мощности	Диапазоны		0…200 Вт		0…350 Вт
Измерение мощности	Разрешение		100 мВт
Стабильность	Ток		±(0,01% ± 10 мА)
Стабильность	Напряжение		±(0,01% ± 10 мВ)
Входное сопротивление			350 кОм
Интерфейсы			USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции
Дисплей			ЖК 4,3" TFT
Напряжение питания			115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления			<30 ВА
Температура хранения			-40…70 °C
Рабочая температура			0…40 °C
Относительная влажность			5…80% RH
Высота установки			ниже 2000 м
Габаритные размеры			239×157×442 мм
Вес			7,58 кг

Стандартная комплектация

Дополнительная комплектация

LAN-DL3 Опция LAN интерфейса
DIGITALIO-DL3 Опция цифрового порта Digital I/O
HIRES-DL3 Опция повышенного разрешения считывания
FREQ-DL3 Опция повышения частоты тестирования
SLEWRATE-DL3 Опция повышения крутизны фронта
CB-RS232-A Кабель 9-Pin RS232 Cable
USB-GPIB-L USB-GPIB Модуль
RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
CB-SENSE Провод для терминала Sense
CB-20A-780MM Соединительные провода 20 A (красный и черный)
CB-40A-780MM Соединительные провода 40 A (красный и черный)
CB-60A-780MM Соединительные провода 60 A (красный и черный)

Видео

Тестирование батарей с помощью электронной нагрузки Rigol серии DL3000 Статические режимы работы электронных нагрузок Rigol DL3000 Динамические режимы работы электронных нагрузок Rigol DL3000

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

Чем отличаются электронные нагрузки DL3000A от моделей DL3000?

Как активировать опции для приборов Rigol?

В электронной нагрузке Rigol DL3021 (DL3021A) при включении режима CR на диапазоне 15 Ом и при напряжении на входе выше 8 В на экране появляется сообщение «Overvoltage protection input disabled!», что делать?

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации. Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации. Не допускается подача внешнего сигнала с неправильной полярностью. Это может привести к повреждению прибора и частичной или полной потере его работоспособности. Используйте только специфицированные соединительные провода, предназначенные для данного изделия. При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода. Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Чем отличаются электронные нагрузки DL3000A от моделей DL3000?

Как и в источниках питания Rigol, так и в электронных нагрузках модели с индексом «A» имеют более лучшие технические характеристики и функциональность по сравнению с моделями без индекса «A».

	DL3021A, DL3031A	DL3021, DL3031
Частотный диапазон в непрерывном режиме	0,001 Гц…30 кГц	0,001 Гц…15 кГц
Скорость нарастания тока	0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)	0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)
Разрешение при измерении тока	0,1 мA	1 мA
Интерфейсы	Штатно: USB Host / USB Device, RS-232, LAN, Digital I/O Опция: GPIB	Штатно: USB Host / USB Device, RS-232 Опции: LAN, Digital I/O, GPIB – опции
Дисплей	Цветной ЖК 4,3" TFT. Улучшенная цветовая схема	Цветной ЖК 4,3" TFT. Стандартная цветовая схема

Однако большинство различающихся параметров (кроме улучшенной цветовой схемы дисплея) на моделях DL3021, DL3031 можно улучшить до значений моделей с индексом «A» путем приобретения и активации дополнительных опций:
