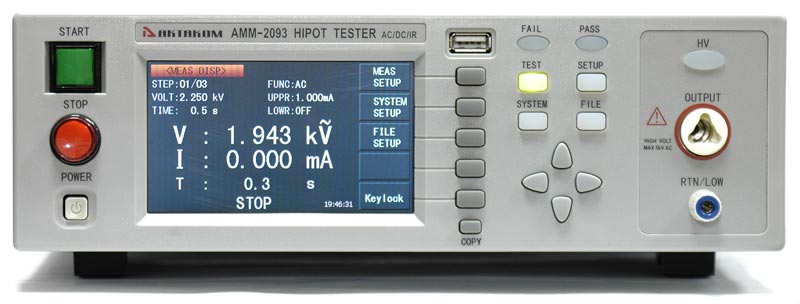

Высоковольтный тестер изоляции. Испытательное напряжение до 5 кВ AC /6 кВ DC; ток 20 мА AC/ 10 мА DC) . Измерение сопротивления изоляции до 10 ГОм при тест.напряжении 1000 В. Авторазряд после теста. Измерение межвиткового дугового тока до 20 мА/10 мА (AC/DC). Таймер нарастания / спада / теста до 999 с. Память 5 групп. Интерфейсы RS-232C, Handler, USB host/device. Дисплей ЖКИ 480х272 точек.

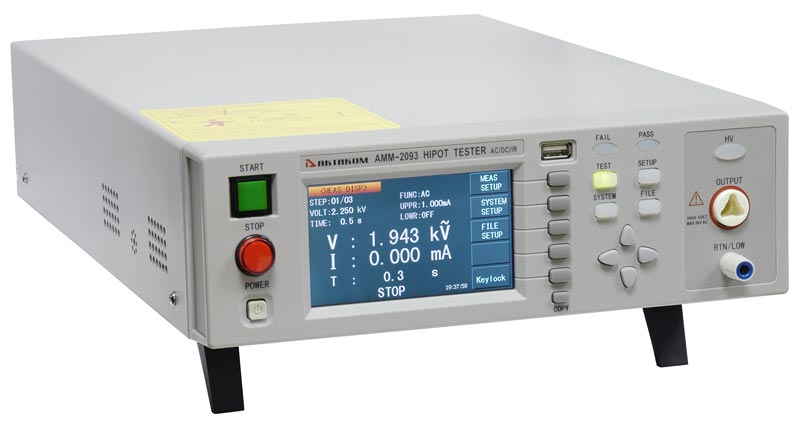

Высоковольтный тестер изоляции АКТАКОМ АММ-2093 является незаменимым прибором для проведения испытаний стойкости изоляции высоким напряжением. АММ-2093 способен измерять сопротивление изоляции в диапазоне до 10 ГОм, а также межвитковый дуговой ток.
Технические характеристики
функция автоматического разряда после измерения стойкости и сопротивления изоляции
встроенная функция сортировщика-компаратора "Годен/Негоден"
Какие условия эксплуатации предусмотрены для данного мегаомметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение сопротивления в цепях, находящихся под напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы в цепи.
Измерение напряжения, используя гнёзда для измерения тока.
Нажатие кнопки "PRESS TO TEST" (тест) при коротком замыкании на тестируемой линии.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как безопасно производить измерения высоковольтным тестером изоляции АММ-2093?
ВНИМАНИЕ! – Высокое напряжение!!! Избегайте непосредственного контакта с испытательными зажимами во время проведения измерений.
– Чтобы избежать поражения электрическим током, примите все меры предосторожности для обеспече- ния того, чтобы все элементы, подключенные к выходному терминалу не находились под напряжением. Если необходимо прикоснуться к ним, обязательно проверьте, что: аналоговый вольтметр показывает "ноль" и индикатор HV не горит.
– После завершения теста с использованием высокого постоянного напряжения прибору понадобится время для саморазряда до безопасного напряжения 30 В. Не прикасайтесь к элементам прибора сразу после завершения теста!
– Убедитесь в правильной полярности подключения прибора к измеряемому объекту.
– Для достижения корректности и стабильности измерения, проконтролируйте температуру, относительную влажность и общие условия, в которых будет проводиться измерение.
– Если объект измерений содержит емкости или обладает емкостными свойствами, то перед проведением измерений его необходимо разрядить, во избежание порчи прибора.
– Провод, подключенный к разъему +RX, не должен касаться корпуса прибора.
– Убедитесь, что питание прибора отключено перед подключением RS-232 или GPIB.
– Будьте осторожны при работе с использованием дистанционного управления!
– После выключения питания, подождите несколько секунд, прежде чем включить его снова. Включение POWER ON/OFF неоднократно с недостаточным интервалом может повредить прибор. Наверх
Как правильно подготовить к работе высоковольтный тестер изоляции АММ-2093?
Внимательно прочитайте данное руководство прежде чем начинать работу с прибором.
1. Перед подключением прибора к сети убедитесь, что кнопка питания отключена, а напряжение сети соответствует спецификации прибора. Убедитесь, что высоковольтный пробник не поврежден, изоляция высоковольтных проводов не нарушена.
2. Подключите прибор к сети с помощью шнура питания, предварительно убедившись, что розетка заземлена. Если розетка не заземлена, подключите прибор к шине заземления, используя клемму заземления на задней панели.
3. Нажмите кнопку включения прибора, лампа питания должна загореться. Для обеспечения оптимальной точности измерений, позвольте прибору прогреться в течение 15-30 минут.
4. Прибор готов к работе. Наверх

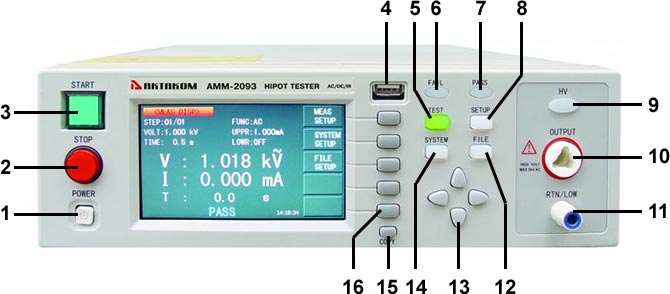

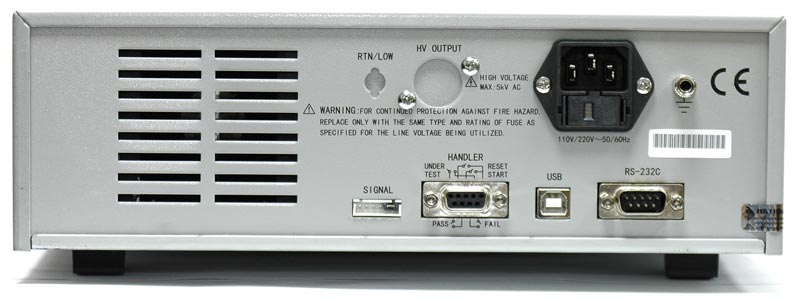

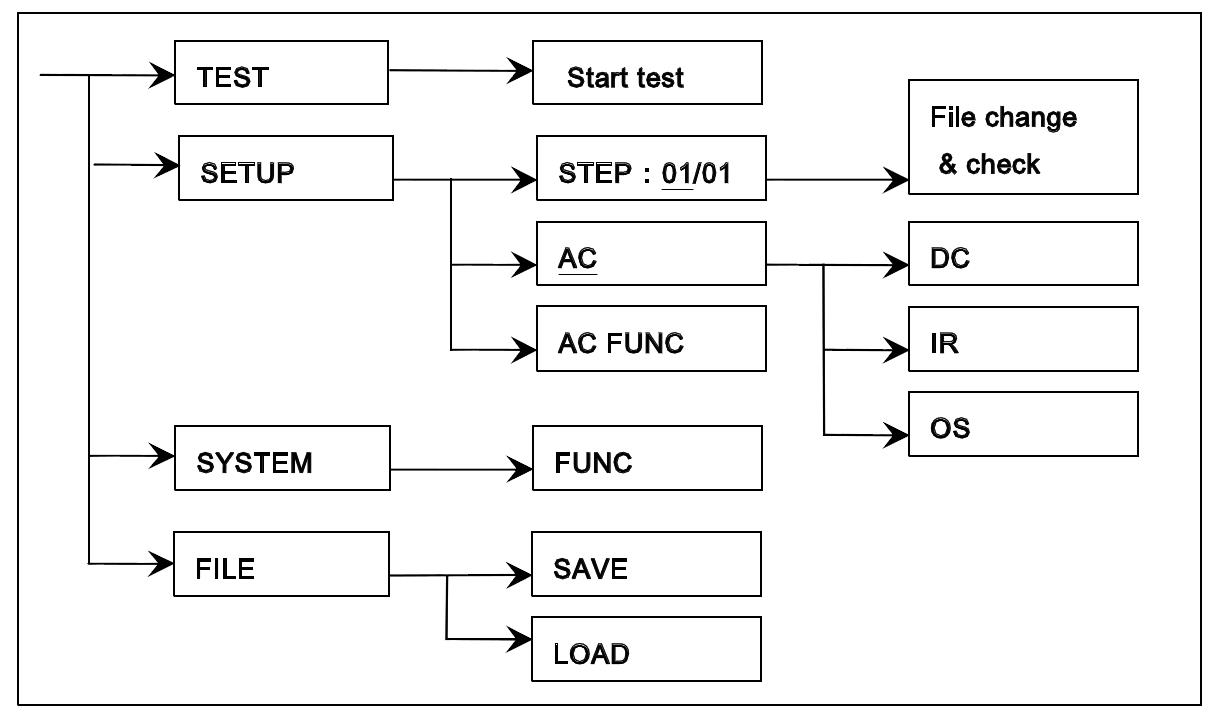

Параметры и функции высоковольтного тестера изоляции АММ-2093?
1. После запуска, система входит в режим, который использовался перед выключением прибора.
2 . Вы можете изменить параметры по умолчанию, как будет показано ниже.
3 . Функции интерфейса могут быть выбраны непосредственно при помощи курсоров и изменены при помощи функциональных клавиш. Нажмите ENTER для подтверждения выбора. Функциональные клавиши, изменяют назначение, отображаемое в правой части экрана, в зависимости от пункта меню.
Основные операции: ТЕSТ: начало тестирования SETUP: изменить предыдущие настройки программы испытаний, элемента и параметров тестирования SYSTEM: настройки режима работы, безопасности, и системные настройки FILE: сохранение и загрузка программ испытаний
◄►▲▼: курсор может свободно перемещаться между каждым параметром Наверх
Как использовать меню "TEST" в высоковольтном тестере изоляции АММ-2093?
Меню TEST
В этом режиме предусматривается только тестирование высоким напряжением HV. Другие настройки и условия испытания должны быть установлены через меню настройки.
Три зоны в центре дисплея, выделенные крупным шрифтом это результаты тестирования в реальном вре- мени. После окончания тестирования, последний результат теста будет отображаться на панели.
Верхнее значение V – высокое напряжение на выходе (кВ).
Среднее значение I – тестовый ток (мА) и (мкА).
Нижнее значение T – оставшееся время тестирования. Если оператор отключает контроль времени, время испытания отображаться не будет.
Добавить новый элемент теста. Текущий пункт и последующие элементы перемещаются на один шаг назад.
DEL
Удалить текущий элемент теста. Последующий элемент будет пере- мещаться на один шаг вперед.
NEW
Создайте пустую тестовую программу. Система автоматически соз- даст пункт тестирования по умолчанию. Пожалуйста, не забудьте сохранить программу испытаний после окончания записи.
UP
Отображает параметр на шаг после текущего.
DOWN
Отображает параметр на шаг перед текущим.
AC/DC/IR
VOLT
Напряжение тестирования
↑↑ (++)
Увеличение старшего активного разряда величины напряжения
↑ (+)
Увеличение младшего активного разряда величины напряжения
↓(―)
Уменьшение старшего активного разряда величины напряжения
Включение функции (устанавливается последнее введённое значение)
OFF
Не установлено время тестирования
ENTER
Ввод выбранного значения
AC/DC/IR
RISE
Время нарастания
↑ (+)
Увеличение времени
↓(―)
ON
Уменьшение времени
Включение функции (устанавливается последнее введённое значение)
OFF
Минимальное время нарастания 0.1 сек
ENTER
Ввод выбранного значения
AC/DC/IR
FALL
Время спада
↑ (+)
Увеличение времени
↓(―)
Уменьшение времени
ON
Включение функции (устанавливается последнее введённое значение)
OFF
Минимальное время спада 0.1 сек
ENTER
Ввод выбранного значения
DC
RAMP
ON
Функция включена
OFF
Функция выключена
AC/DC/IR/OS
FUNC
AC/DC/IR/OS
Выбор режима тестирования
AC/DC/IR
UPPR
Верхний предел тока тестирования
↑↑ (++)
Увеличение старшего разряда величины тока
↑ (+)
Увеличение младшего разряда величины тока
↓(―)
Уменьшение старшего разряда величины тока
↓(――)
Уменьшение младшего разряда величины тока
ENTER
Ввод выбранного значения
AC/DC/IR
LOWR
Нижний предела тока тестирования
↑ (+)
Увеличение величины тока
↓(―)
Уменьшение величины тока
OFF
Отмена нижнего предела
ENTER
Ввод выбранного значения
IR
RANG
Выбор диапазона
↑ (+)
Увеличение диапазона
↓(―)
Уменьшение диапазона
AUTO
Автоматический выбор диапазона
AC/DC
ARC
Максимальное значение дуги в режиме АC
↑↑ (++)
Увеличение старшего разряда величины тока
↑ (+)
Увеличение младшего разряда величины тока
↓(―)
Уменьшение старшего разряда величины тока
↓(――)
Уменьшение младшего разряда величины тока
ENTER
Ввод выбранного значения
AC
FREQ
Частота тестирования
50
Выбор частоты 50 Гц
60
Выбор частоты 60 Гц
DC
WAIT
Время ожидания зарядки
↑ (+)
Увеличение времени
↓(―)
Уменьшение времени
OFF
Отмена функции
ENTER
Ввод выбранного значения
OS
OPEN
Процент обнаруженных разомкнутых цепей
↑↑ (++)
Увеличение старшего разряда величины тока
↑ (+)
Увеличение младшего разряда величины тока
↓(―)
Уменьшение старшего разряда величины тока
↓(――)
Уменьшение младшего разряда величины тока
OS
SHRT
Процент обнаруженных короткозамкнутых цепей
↑↑ (++)
Увеличение старшего разряда величины тока
↑ (+)
Увеличение младшего разряда величины тока
↓(―)
Уменьшение старшего разряда величины тока
↓(――)
Уменьшение младшего разряда величины тока
OFF
Отключение функции
OS
STAN
Параметры выборки
NONE GET
Осторожно, высокое напряжение на выходе прибора!
Предыдущее стандартное значение выборки. Прибор произведет измерение емкости подключенного прибора (напряжение на выходе 100 В, около 2 секунд) и примет поправки в соответствии с реальным значением.
Как тестировать изоляцию высоковольтным тестером изоляции АММ-2093?
Порядок тестирования
1. Запуск теста
В режиме измерения, нажмите кнопкуSTART, чтобы начать тест.
2. Установка задержки
Задайте задержку старта в меню START DELAY в настройках системы.
3. Нарастание тестового напряжения
Некоторые тестируемые устройства чувствительны к нарастанию напряжения. Выходное напряжение может плавно возрастать от нуля до заданного значения. Разрешение выходного напряжения, контролируемого прибором, варьируется каждые 0.1 секунду и зависит от испытательного напряжения и времени нарастания напряжения. Если время нарастания напряжения (RISE OFF) выключено, время нарастания напряжения по умолчанию будет 0.1 с.
4. Тест DC RAMP
Используйте эту функцию чтобы быстро определить наличие повреждений изоляции. Когда распределенная емкость мала, без очевидного изменения тока из-за небольшого тока заряда емкости, этот метод может обнаружить плохую работу тестируемого устройства в кратчайшие сроки, снизить вероятность разряда и повреждения компонентов. Когда распределенная емкость велика, существует процесс зарядки емкости в процессе роста напряжения, в настоящее время, ток может быть намного больше, чем верхний предел, этом случае тест может показать неверный результат.
5. Тестирование высоким напряжением
Эта функция используется, чтобы осуществить высоковольтное испытание. Испытательная цепь должна быть правильно подключена. Результат измерения не будет зависеть от специальных параметров и покажет реальные значения при испытании высоким напряжением.
6. Тестирование падением напряжения
При этом напряжение постепенно растет в зависимости от характеристик тестируемого устройства. Напряжение упадет, когда высоковольтное испытание закончится. Разрешение выходного напряжения контролируется прибором и варьируется в каждые 0,1 с, зависит от испытательного напряжения и времени нарастания напряжения. По умолчанию время нарастания будет 0.1 с.
7. Функция обнаружения тока (IR)
Первый провод обнаруживает ток, протекающий через корпус прибора, чтобы избежать поражения электрическим током. Когда высокое напряжение на выходе, ток будет течь обратно к корпусу прибора от выходного зажима . Это может привести к очень серьезным последствиям.
Когда ток заземляющего провода больше, чем 0,45 мА это расценивается как поражение электрическим током. Прибор прекратит тестирование в течение 0,3 с и выйдет из тестового режима. Будет отображаться GFI FAIL.
ВНИМАНИЕ: При токе 30 мА, поражения электрическим током является весьма серьезным и может привести к коме или смерти оператора. Рекомендуется включить заземляющий провод обнаружения тока.
8. Функция обнаружения дуги (ARC)
Нижний предел (LOW): когда ток утечки меньше, чем установленное значение тока, это означает что нет необходимости отключать функцию. Действует только в тестовом режиме, скорость синхронизации выборки 100 mS/time.
Верхний предел (HIGH): когда ток утечки больше, чем заданное значение тока, прибор отобразит FAIL. Скорость синхронизации выборки 100 mS/time.
Превышение лимита: иногда изменения сигнала происходят быстро, так что выборка не может отражать действительное значение. Поскольку данные не могут быть собраны после превышение предела, выходной результат результат теста будет сформирован перед превышением предела.
Функция обнаружения дуги (ARC): эта функция проверяет наличие дуги высокого напряжения. Поскольку скорость распространения огня очень велика, коэффициент фильтра тока обнаружения настолько велик, что он не может быть вовремя отключен. Схема обнаружения дуги отфильтровывает нормальное текущее значение и имеет дело только со сменой быстрых импульсов тока. Эта функция доступна, чтобы грубо оценить степень частичного возгорания из-за случайной низкочастотной фильтрации и дуги. Поскольку данные не могут быть собраны после достижения предела по току, выходной результат будет последним результатом теста, когда ток менее предела.
9. Установка лимита
Когда результат теста превышает установленный предел элемента теста или переходный ток превышает максимальный выходной ток прибора, текущий тест прекращается, выходное напряжение отключается и результаты проверки будут выведены на экран.
10. Обработка результатов испытаний
Если существуют результаты, превышающие заданные пределы – прибор оценит результат как FAIL. В противном случае, результаты будут отображаться на дисплее и могут быть обработаны оператором. По окончании теста, если нет знака FAIL, прибор будет отображать DUT как PASS. Прибор перейдет к следующему пункту теста.
11. Клавиша STOP
В любом тестовом режиме, если вы нажмете клавишу STOP на приборе, тест будет автоматически завершен. По окончании теста, ни один результат измерений не будет выводиться, но можно запросить результаты теста перед нажатием клавиши STOP с помощью программного обеспечения.
12. Клавиша OFFSET
Перед испытанием в связи с изменением рабочей среды и положением тестового кабеля, может возникнуть смещение нуля. Для проведения точных измерений можно выставить смещение вручную.
