АКТАКОМ AWG-4110 Генератор сигналов специальной формы

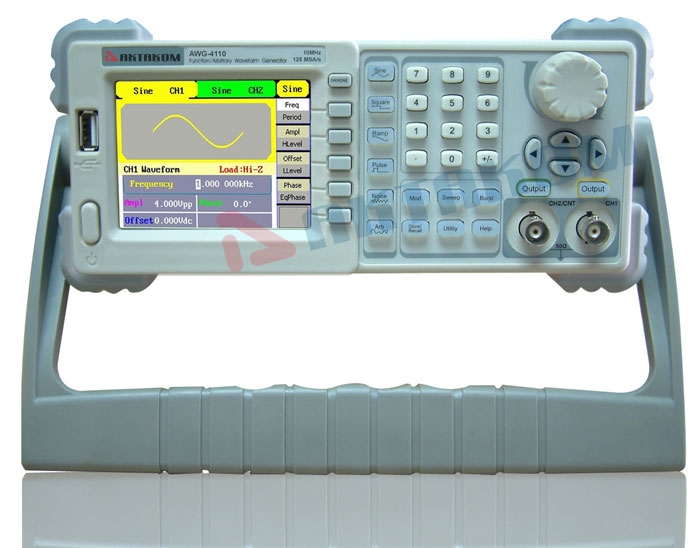

AWG-4110 Генератор сигналов специальной формы

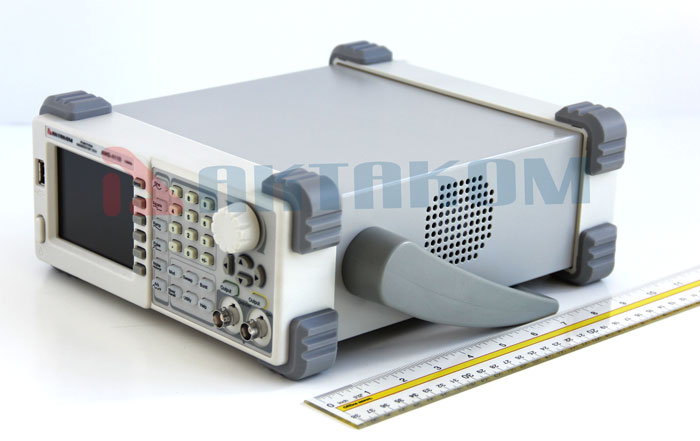

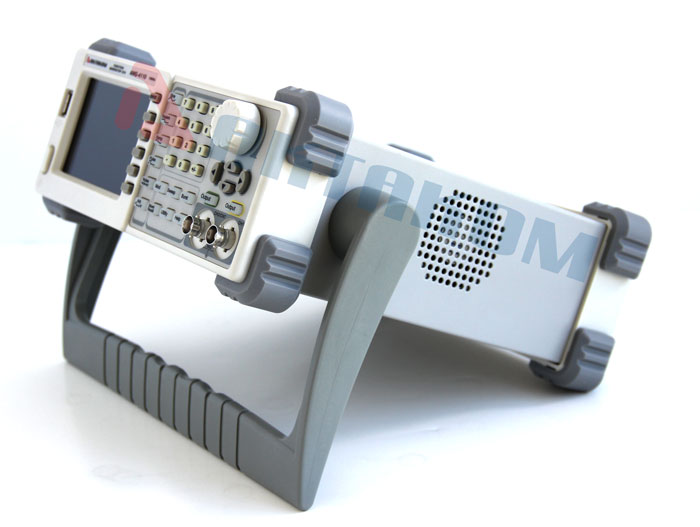

AWG-4110 Генератор сигналов специальной формы - вид сбоку
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 53406-13
Снято с производства
Замена: AWG-4112, AWG-4124
USB Host

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (48 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…10 МГц (синус). Дискретизация 125 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 16К. Режимы модуляции АМ, ЧМ, ФМ, ЧМн, Амн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц, Габариты 229 х 105 х 281. Вес 2,8 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Технические характеристики

Характеристика Значение
Максимальная выходная частота

10 МГц

Количество каналов

2

Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
48 типов специальной формы

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ~ 10 МГц
прямоугольный сигнал 1 мкГц ~ 10 МГц
импульсный сигнал 1 мкГц ~ 5 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 300 кГц
белый шум (Гаусс) полоса 10 МГц (-3дБ)
специальной формы 1 мкГц ~ 5 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) 50 ppm (90 дней), 100 ppm (1 год)

Синусоидальный сигнал

Коэффициент гармоник CH1 CH2
< 1 Вп-п > 1 Вп-п < 1 Вп-п > 1 Вп-п
DC-1 МГц -55 дБн -45 дБн -55 дБн -45 дБн
1 МГц - 5 МГц -55 дБн -40 дБн -55 дБн -40 дБн
5 МГц - 25 МГц -50 дБн -35 дБн -50 дБн -35 дБн
Общие гармонические искажения <0.2% (DC ~ 20 кГц,1 Вп-п)
Негармонические искажения

< -70 дБн (DC ~ 1 МГц)

Фазовый шум -108 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания / спада < 12 нс (1 кГц, 1 Вп-п)
Выброс < 5 % (1 кГц, 1 Вп-п)
Коэф. заполнения 1 мГц ~ 10 MГц 20% ~ 80%
10 мГц ~ 20 MГц 40% ~ 60%
20 мГц ~ 25 MГц 50%
Ассиметрия 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения)
Джиттер 6 нс +0,1% от периода (1 кГц, 1 Вп-п)

Треугольный сигнал

Нелинейность < 0,1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия 0 ~ 100%

Импульсный сигнал

Длительность импульса 20 нс ~ 2000 с , разрешение 1 нс
Время нарастания / спада < 12 нс (1 кГц, 1 Вп-п)
Выброс < 5%
Джиттер 6 нс +100 ppm от периода

Специальная форма

Максимальное количество точек участвующих в формировании сигнала 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 125 Мвыб/сек
Время нарастания / спада < 20 нс
Джиттер (СКЗ) 6 нс + 30 ppm
Сохранение в энергонезависимую память 10 форм

Характеристики выхода:

Канал (выход)

CH1

CH2

Амплитуда 2 мВп-п -10 Вп-п (50 Ом, <10 МГц)
2 мВп-п - 5 Вп-п (50 Ом, >10 МГц)
4 мВп-п ~ 20 Вп-п (высокий импеданс) <10 МГц)
4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц)
2 мВп-п - 3 Вп-п (50 Ом)
4 мВп-п ~ 6 Вп-п (высокий импеданс)
Вертиакальное разрешение(100 кГц, синус) ±(1 %+1 мВп-п) ±(1 %+ 1 мВп-п)
Неравномерность АЧХ (синус, 5 Вп-п) 0.1 дБ (<100 кГц)
0.15 дБ (100 кГц ~ 5 МГц)
0.3 дБ (>5 МГц)

DC смещение:

Канал (выход)

CH1

CH2

Диапазон (DC) 5 В (50 Ом)
10 В (высокий импеданс)
1.5 В (50 Ом)
3 В (высокий импеданс)
Погрешность

± (1%+1 мВ)

Выходной разъем:

Канал (выход)

CH1

CH2

Импеданс 50 Ом 50 Ом
Защита защита от короткого замыкания защита от короткого замыкания

AM Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц)
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация частоты 0 ~ 2.5 МГц

ФМ Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация 0 ~ 360°

Частотная манипуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)

Амплитудная манипуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)

ШИМ модуляция(CH1/CH2):

Частота 500 мкГц ~ 20 кГц
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Внешний -6 В ~+6 В (соответствует глубине модуляции 0%~100%)

Режим свипирования (качания)(CH1/CH2):

Форма синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Закон линейный / логарифмический
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов(CH1/CH2):

Форма синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Тип Количество импульсов: 1 ~ 50000 , непрерывный, стробированный
Начальная / Конечная фаза 0° ~ 360°
Время стояния 1 мс ~ 500 с + 0.1%
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний

Разъемы на передней панели:

Внешняя модуляция ±6 Вп-п (5 кОм входной импеданс)
Внешний запуск TTL уровень

Вход запуска:

Уровень TTL
Скорость нарастания > 100 нс
Входной импеданс > 10 К, DC связь
Время отклика свипирование:< 500 мкс
Режим пачек < 500 нс

Выход запуска:

Уровень TTL
Длительность импульса > 400 нс
Выходной импеданс > 50 Ом
Максимальная частота 1 МГц

SYNC выход:

Уровень TTL
Длительность > 50 нс
Входной импеданс > 50 Ом
Максимальная частота 2 МГц

Частотомер:

Измеряемый параметр Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон Один канал: 100 мГц ~ 200 МГц
Разрешение по частоте 6 разрядов/с
Диапазон амплитуд и чувствительность (немодулированный сигнал)
Авто 1 Гц ~ 200 MГц 200 мВп-пp ~ 5 Вп-п
Ручной DC связь DC диапазон девиации +1.5 В dc
100 мГц ~ 100 МГц 20 мВскз ~ +5 Вac+dc
100 МГц ~ 200 МГц 40 мВскз ~ +5 Вac+dc
AC связь 1 Гц ~ 100 МГц 50 мВскз ~ +5 Вac+dc
100 МГц ~ 200 МГц 100 мВскз ~ +5 Вac+dc
Длительность импульса и коэффициент заполнения 1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п)
Параметры входа Входной импеданс 1 МОм
Тип свяи AC, DC
Чувствительность Три уровня: низкий, средний, высокий
Система запуска Уровень запуска: ±3 В (0.1 %~ 100%)
Разрешение: 6 мВ
Установка уровня: ручной / автоматический

Основные характеристики:

Тип дисплея Жидкокристаллический, 3.5" TFT, 320 х 240
Интерфейс USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
Питание 100~240 В АСскз, 45~440 Гц, CATII
Потребляемая мощность не более 30 Вт
Рабочая температура 0°C...50°C
Габаритные размеры 229 х 105 х 281 мм
Вес

2,8 кг

Габариты в упаковочной таре 230х200х430 мм
Вес в упаковочной таре 3,8 кг

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Эксплуатационный документ

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

  • AWGM AWG Manager Программное обеспечение
    AWG Manager представляет собой компактное приложение для полнофункционального удалённого управления генераторами AKTAKOM AWG-4105, AWG-4110, AWG-4150, а также AWG-4082, AWG-4122, AWG-4162. Особенностью приложения является возможность использовать для связи с прибором лёгкий универсальный драйвер libusb, реализующий функции драйвера USBTMC. Реализована работа по интерфейсу USB.

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?
  • Можно ли с помощью AWGM управлять несколькими приборами?

  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабеля не перепутайте входной разъем с выходными.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.
