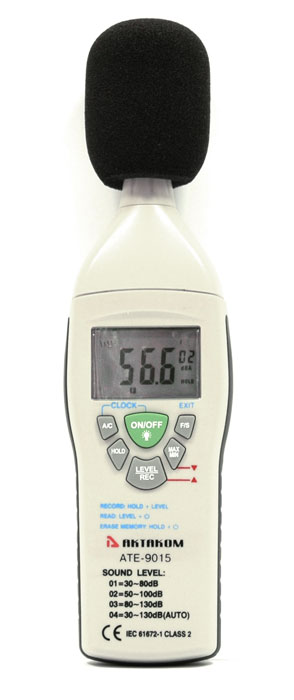

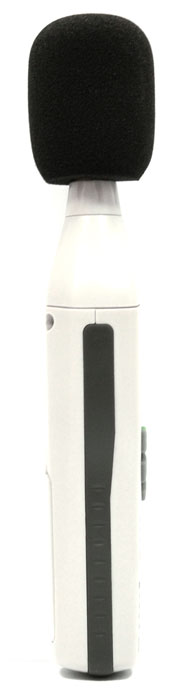

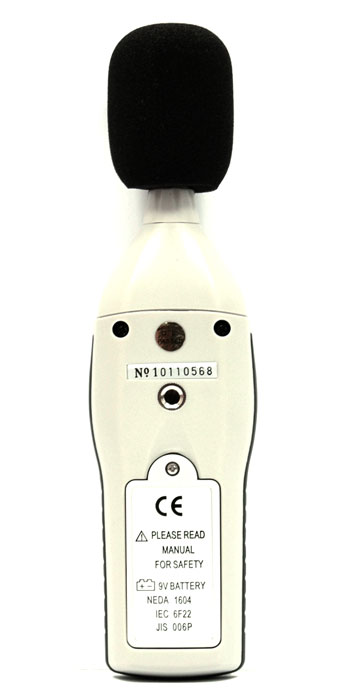

АКТАКОМ АТЕ-9015 Шумомер

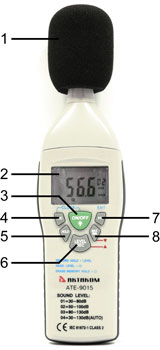

1. Электрический микрофон конденсаторного типа с ветрозащитной насадкой
2. Дисплей
3. «ON/OFF» – кнопка включения/выключения питания прибора и включения подсветки
4. «A/C» – кнопка выбора шкалы А и С
5. «HOLD» – кнопка удержания показаний
6. «LEVEL/REC» – кнопка выбора диапазона и включения записи в память
7. «F/S» – кнопка выбора скорости измерения
8. «MAX MIN» – кнопка удержания максимального и минимального значения

9. «dBA» – индикатор выбора весовой шкалы А
10. «dBC» – индикатор выбора весовой шкалы С
11. Индикатор диапазона
12. «F» – индикатор активности быстрого режима измерения
13. «S» – индикатор активности медленного режима измерения
14. Аналоговая шкала
15. Цифровой индикатор
16. «HOLD» – индикатор включенного режима удержания показаний
17. «MX» – индикатор режима удержания максимального значения за период измерения
18. «MN» – индикатор режима удержания минимального значения за период измерения
19. «REC» – индикатор активности режима записи показаний
20. «FULL» – индикатор заполнения памяти
21. Индикатор разряда батареи

1. Включите прибор кнопкой (3) «ON/OFF».

2. Для выполнения корректных измерений уровня звука необходимо выбрать весовой коэффициент для коррекции частотной характеристики, по которому будет проводиться измерение (шкала А или шкала С).

Шкала А – это скорректированная частотная характеристика, приближающаяся к частотной характеристике чувствительности человеческого уха (ухо менее чувствительно к низким и более чувствительно к высоким частотам).

Шкала С – более линейная и используется для измерения истинных уровней шумов испытуемого оборудования.

Параметры весовых коэффициентов для шкал А и С приведены в таблице 1.

Обычно проводятся измерения по шкале А.

Нажатием кнопки (4) «A/C» выберите весовую шкалу А или С. Если на дисплее активен индикатор (9) "dbА", то измерения будут проводиться по шкале А, если активен индикатор (10) "dbС", то измерения будут проводиться по шкале С.

3. Кнопкой (6) «LEVEL/REC» выберите диапазон измерения. Для отображения выбранного диапазона служит индикатор (11). Если индикатор (11) отображается как "01", то выбран диапазон "30-80 дБ", "02" –"50-100 дБ", "03" – "80-130 дБ" и "04" – "AUTO". Если результаты измерений выходят за верхнюю границу выбранного диапазона, то в верхней строке (11) будут отображаться символы "OVER", если за нижнюю границу – «UNDER».

4. В зависимости от источника звука, уровень которого измеряется, можно выбрать один из двух временных режимов: «FAST» – быстрый режим (1 раз в 125 мс) или «SLOW» – медленный режим (1 раз в 1 секунду). Выбор времени измерения производится нажатием кнопки (7) «F/S». Если на дисплее активен индикатор (12) "F", то выбран быстрый режим измерения, если активен индикатор (13) "S", то – медленный режим измерения.

Обычно, быстрый режим (FAST) предназначается для работы в диапазоне частот звуков, воспринимаемых человеческим ухом, а медленный режим (SLOW) удобен для получения усредненных значений уровней вибраций.

Для проведения измерений направьте микрофон на источник шума с расстояния 1 – 1,5 м. При этом на цифровом индикаторе (15) высветится результат измерения в децибелах (дБ). Аналоговая шкала (14) служит для оценки изменения уровня шума и обновляется 20 раз в секунду.

Удержание показаний.

Для фиксации текущего показания на дисплее, находясь в режиме измерения, необходимо нажать кнопку (4) «HOLD». При этом на дисплее будет активен индикатор (16) «HOLD» и данные на цифровом индикаторе (15) изменяться не будут.

1. Для отмены этой функции нужно нажать кнопку (4) «HOLD» еще раз.

Удержание максимальных и минимальных показаний

1. Если в процессе измерения нажать кнопку (8) «MAX MIN», то на цифровом индикаторе (15) будет отображаться:

максимальное значение за период измерения, если активен индикатор (17) "MX";

минимальное значение за период измерения, если активен индикатор (18) "MN" .

2. Для смены отображения максимального и минимального значения повторно нажмите кнопку (8) «MAX MIN»

3. Для перехода в режим обычных измерений необходимо нажимать кнопку (8) «MAX MIN» до тех пор, пока индикаторы (17) "MX" и (18) "MN" станут неактивными.

1. Для включения подсветки дисплея кратковременно (не более 3-х секунд) нажмите кнопку (3) «ON/OFF».

2. Для выключения подсветки дисплея повторно кратковременно (не более 3-х секунд) нажмите кнопку (3) «ON/OFF».

3. Если кнопка (3) «ON/OFF» будет удерживаться некоторое время, то на экране последовательно появятся цифры "3-2-1". Эти цифры отображают, сколько секунд осталось до выключения прибора при дальнейшем удержании нажатой кнопки (3) «ON/OFF».

В приборе предусмотрена возможность записи данных во внутренний регистратор (максимум – 50 ячеек).

Запись данных.

Первоначально зафиксируйте данные на дисплее нажатием кнопки (4) «HOLD», а затем нажмите кнопку (6) «LEVEL/REC» для записи зафиксированного значения в ячейку памяти. На дисплее станет активным индикатор (19) «REC».

Просмотр данных.

Для просмотра записанных данных выключите прибор удержанием кнопки (3) «ON/OFF» более 3-х секунд.

1. Когда прибор выключится, нажмите и удерживайте кнопку (6) «LEVEL/REC» и далее включите прибор кнопкой (3) «ON/OFF». На дисплее отобразятся символы "DATA" означающие, что прибор перешел в режим просмотра памяти регистратора данных.

2. После того как символы "DATA" исчезнут с экрана, на индикаторе (11) отобразится номер ячейки в котором записаны данные, а на цифровом индикаторе (15) – записанное в данную ячейку значение уровня звука.

3. Время и дату, в которые была произведена запись значения в данную ячейку памяти, можно посмотреть повторяющимся нажатием кнопки (8) «MAX MIN».

4. Переход к просмотру следующей записанной ячейки в регистраторе данных производится по нажатию кнопки (6) «LEVEL/REC».

5. Для выхода из режима регистратора в режим измерения нажмите кнопку (7) «F/S».

Очистка памяти регистратора данных.

1. Если необходимо очистить память регистратора или стал активным индикатор (20) «FULL» означающий, что память регистратора заполнена, то выключите прибор удержанием кнопки (3) «ON/OFF» более 3-х секунд.

2. Когда прибор выключится, нажмите и удерживайте кнопку (4) «HOLD» и далее включите прибор кнопкой (3) «ON/OFF». На дисплее отобразятся символы "CLR" означающие, что память регистратора очищена, и прибор перейдет в режим измерения.

Установка времени и даты.

Если необходимо установить время и дату, то выключите прибор удержанием кнопки (3) «ON/OFF» более 3-х секунд.

1. Когда прибор выключится, нажмите и удерживайте кнопку (4) «A/C» и далее включите прибор кнопкой (3) «ON/OFF». На дисплее отобразятся символы "SET" и после того как они исчезнут с экрана – прибор готов перейти в режим установки времени и даты.

2. Переход от установки одного параметра к другому производится по нажатию кнопки (4) «A/C». Для установки минут нажмите кнопку «A/C», затем кнопками «LEVEL/REC» (увеличение параметра) и (8) «MAX MIN» (уменьшение параметра) установите минуты.

3. Далее аналогично установите часы, день, месяц и год.

4. По окончания ввода даты и времени подтвердите установленные параметры нажатием кнопки (4) «HOLD».На экране отобразится сообщение «r St».

Для выполнения калибровки прибора с использованием внешнего калибратора звука необходимо:

1. Кнопкой (6) «LEVEL/REC» выберите диапазон измерения (02) «50-100 dВ».

2. Кнопкой (7) «F/S» установите быстрый режим измерения «FAST».

3. Кнопкой (4) «A/C» выберите весовую шкалу А.

4. Установите калибратор (94 дБ@1 кГц) на микрофон прибора (1) и включите его.

5. Снимите крышку батарейного отсека и поднимите батарею не выключая питания.

6. При помощи отвертки поворачивайте регулятор настройки «С(Hi) » таким образом, чтобы установить на дисплее показания 94,0 ±0,2 дБ.
