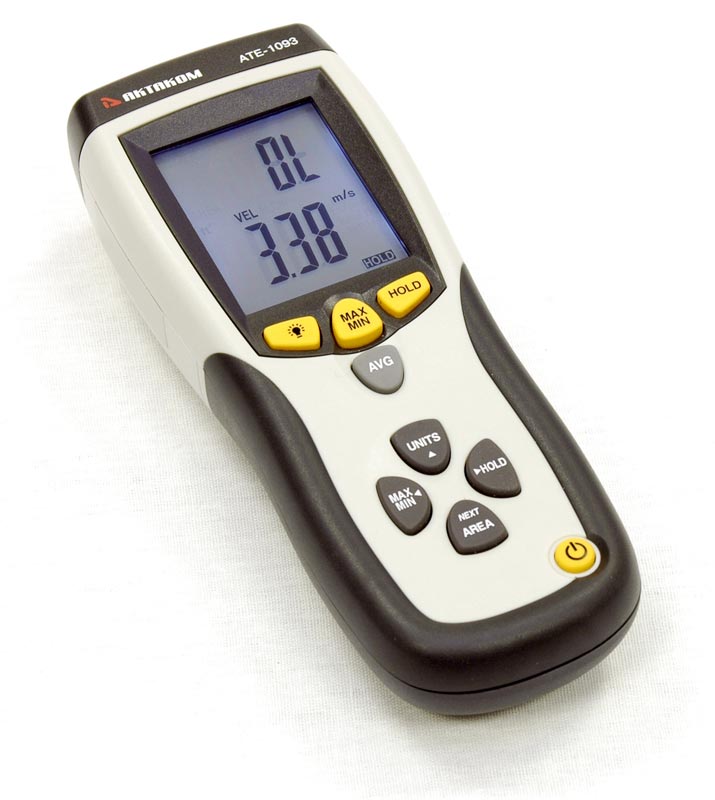

АКТАКОМ АТЕ-1093 Анемометр

Анемометр Актаком АТЕ-1093 позволяет вычислить до 20 средних значений объема воздушного потока по нескольким измерениям:

1. Установите режим «FLOW CFM» или «FLOW CMM». Для этого последовательно нажимайте кнопку «UNITS» до тех пор, пока в строке индикации режимов работы не станет активным индикатор «FLOW CFM» или «FLOW CMM».
2. Нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG». Раздастся двойной звуковой сигнал, на цифровом индикаторе отобразится "0" и станет активным индикатор «AVG».
3. Установите зонд перпендикулярно воздушному потоку и начните измерение. По окончанию периода, за который нужно получить среднее значение, однократно нажмите кнопку «AVG». Раздастся однократный звуковой сигнал, подтверждающий фиксацию показаний.
4. На цифровом индикаторе отобразится среднее значение объема воздушного потока за период измерения, и станет активным индикатор «HOLD». На цифровом индикаторе отобразится номер показания.
5. Среднее значение показания будет отображаться на дисплее около трех секунд, потом индикатор «HOLD» станет неактивным, и прибор будет готов к усреднению показаний за следующий период измерения.
6. При необходимости п. 3-5 можно повторить до 20 раз.
7. Для выхода из режима расчета средних значений нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG». Раздастся двойной звуковой сигнал, и прибор перейдет в стандартный режим измерения.

1. Последовательно нажимайте кнопку «UNITS» до тех пор, пока в строке индикации режимов работы не станет активным индикатор «FLOW CFM» или «FLOW CMM». Если отображается «FLOW CFM», то анемометр будет измерять объем воздушного потока в кубических футах в минуту, если активен «FLOW CMM» – кубических метрах в минуту.
2. Далее необходимо задать сечение воздуховода, через который будет проходить воздушный поток. Для этого нажмите кнопку «NEXT AREA» и дождитесь двойного сигнала. Прибор перейдет в режим задания сечения, и станет активным индикатор «AREA».
   Если прибор был установлен в режим «FLOW CFM», то станет активным индикатор «ft2», т.е. сечение будет задаваться в квадратных футах.
   Если прибор был установлен в режим «FLOW CMM», то станет активным индикатор «m2», т.е. сечение будет задаваться в квадратных метрах.
3. На цифровом индикаторе будет отображаться задаваемое сечение. Разряд, доступный для изменения будет моргать.
   Кнопка «MAX/MIN» служит для изменения положения десятичного разделителя.
   Кнопка «HOLD» служит для перехода от одного разряда к другому.
   Кнопкой «UNITS» можно изменить значение выбранного разряда.
4. В приборе возможно установить до 8 вариантов сечений воздуховода в квадратных метрах и до 8 вариантов – в квадратных футах. Номер варианта отображается на цифровом индикаторе. Для перехода к заданию следующего варианта сечения однократно нажмите кнопку «NEXT AREA», значение индикатора после этого изменится.
5. После задания необходимых вариантов сечения, кнопкой «NEXT AREA» выберите требуемый. Далее нажмите и удерживайте кнопку «NEXT AREA». Раздастся двойной звуковой сигнал, данные будут сохранены в память, а прибор готов к измерению объема воздушного потока.
6. Процедура измерения объема воздушного потока аналогична измерению скорости воздушного потока. Но на цифровом индикаторе будет отображаться не скорость воздушного потока, а измеренный объем.

Анемометр Актаком АТЕ-1093 позволяет вычислить до 20 средних значений скорости воздушного потока по нескольким измерениям.

1. Для перехода в режим расчета средних значений скорости воздушного потока (из режима измерения) нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG».
2. После двойного звукового сигнала станет активным индикатор «AVG».
3. Установите зонд перпендикулярно воздушному потоку и начните измерение. По окончанию периода, за который нужно получить среднее значение, однократно нажмите кнопку «AVG». Раздастся однократный звуковой сигнал, подтверждающий фиксацию показаний.
4. На цифровом индикаторе отобразится среднее значение скорости воздушного потока за период измерения и станет активным индикатор «HOLD». На цифровом индикаторе отобразится номер показания.
5. Среднее значение показания будет отображаться на дисплее около трех секунд, потом индикатор «HOLD» станет неактивным и прибор будет готов к усреднению показаний за следующий период измерения.
6. При необходимости п. 3-5 можно повторить до 20 раз.
7. Для выхода из режима расчета средних значений нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG». Раздастся двойной звуковой сигнал, и прибор перейдет в стандартный режим измерения.
8. Если необходимо просмотреть последнее среднее значение, находясь в режиме измерения, однократно нажмите кнопку «AVG». Для выхода из просмотра – повторно нажмите кнопку «AVG».
9. Повторный вход в режим расчета средних значений стирает записанные ранее средние значения, и анемометр начнет регистрацию с первого номера.

Анемометр Актаком АТЕ-1093 имеет возможность записывать и отображать на дисплее максимальные, минимальные и средние измеренные значения скорости воздушного потока, а также – максимальное и минимальное измеренное значение температуры.

1. Для отображения на дисплее максимального значения скорости воздушного потока нажмите кнопку «MAX/MIN». Индикатор «REC», подтверждающий включенный режим записи показаний и индикатор отображения максимального показания скорости воздушного потока «MAX» станут активными. При этом на цифровом индикаторе будет отображаться максимальное значение скорости воздушного потока за период записи.
2. Для перехода к отображению минимального значения скорости воздушного потока повторно нажмите кнопку «MAX/MIN». Индикатор «REC» останется активным, индикатор «MAX» – неактивным, и активируется индикатор «MIN». На цифровом индикаторе будет отображаться минимальное значение скорости воздушного потока за период записи.
3. Для перехода к отображению среднего значения скорости воздушного потока еще раз нажмите кнопку «MAX/MIN». Индикатор «MIN» станет неактивным, а индикатор «AVG» – активным. На цифровом индикаторе будет отображаться среднее значение скорости воздушного потока за период записи. Режим отображения среднего значения будет автоматически прерван через 2 часа. При этом в верхнем углу дисплея (только для этого режима) отобразится надпись "OFF".
4. Последующее нажатие кнопки «MAX/MIN» переведет прибор к отображению на цифровом индикаторе текущего значения скорости воздушного потока.
5. Для отключения режима записи скорости воздушного потока нажмите и удерживайте нажатой кнопку «MAX/MIN». После двойного звукового сигнала индикатор «REC» станет неактивным, и прибор перейдет в обычный режим измерения.
6. Для отображения на дисплее максимального значения температуры нажмите кнопку «MAX/MIN». Индикатор «REC», подтверждающий включенный режим записи показаний, и индикатор отображения максимального значения температуры «MAX» станут активными. При этом на цифровом индикаторе будет отображаться максимальное значение температуры за период записи.
7. Для перехода к отображению минимального значения температуры повторно нажмите кнопку «MAX/MIN». Индикатор «REC» останется активным и активируется индикатор «MIN». На цифровом индикаторе будет отображаться минимальное значение температуры за период записи.
8. Последующее нажатие кнопки «MAX/MIN» переведет прибор к отображению на цифровом индикаторе текущего измеренного значения температуры.
9. Для отключения режима записи температуры нажмите и удерживайте нажатой кнопку «MAX/MIN». После двойного звукового сигнала индикатор «REC» станет неактивным, и прибор перейдет в обычный режим измерения.

Анемометр Актаком АТЕ-1093 имеет два независимых режима удержания на дисплее показаний скорости воздушного потока и измеренной температуры.

1. Для удержания на дисплее последнего показания скорости воздушного потока в процессе измерения нажмите кнопку «HOLD».
2. Последнее измеренное значение скорости воздушного потока зафиксируется на цифровом индикаторе, и при этом станет активным индикатор «HOLD».
3. Для отключения режима удержания на дисплее скорости воздушного потока повторно нажмите кнопку «HOLD», индикатор «HOLD» при этом станет не активным.
4. Для удержания на дисплее последнего показания температуры воздушного потока в процессе измерения нажмите кнопку «HOLD».
5. Последнее измеренное значение температуры зафиксируется на цифровом индикаторе, и при этом станет активным индикатор «HOLD».
6. Для отключения режима удержания на дисплее температуры воздушного потока повторно нажмите кнопку «HOLD», индикатор «HOLD» станет неактивным.

1. Для включения анемометра Актаком АТЕ-1093 нажмите кнопку Вкл/Выкл. Прибор пройдет самотестирование, и через 2-3 секунды он будет готов к работе.
2. Последовательно нажимайте кнопку «UNITS» до тех пор, пока в строке индикации режимов работы не станет активным индикатор «VEL».
3. В зоне индикаторов единицы измерения скорости воздушного потока отобразится выбранная единица измерения. Смена единицы измерения скорости воздушного потока производится последовательным нажатием кнопки «UNITS» при активном индикаторе «VEL».
4. Единица измерения температуры отображается на индикаторах «°C» «°F». Для смены единицы измерения температуры нажмите и удерживайте нажатой кнопку «HOLD». При смене единицы измерения раздастся двойной звуковой сигнал.

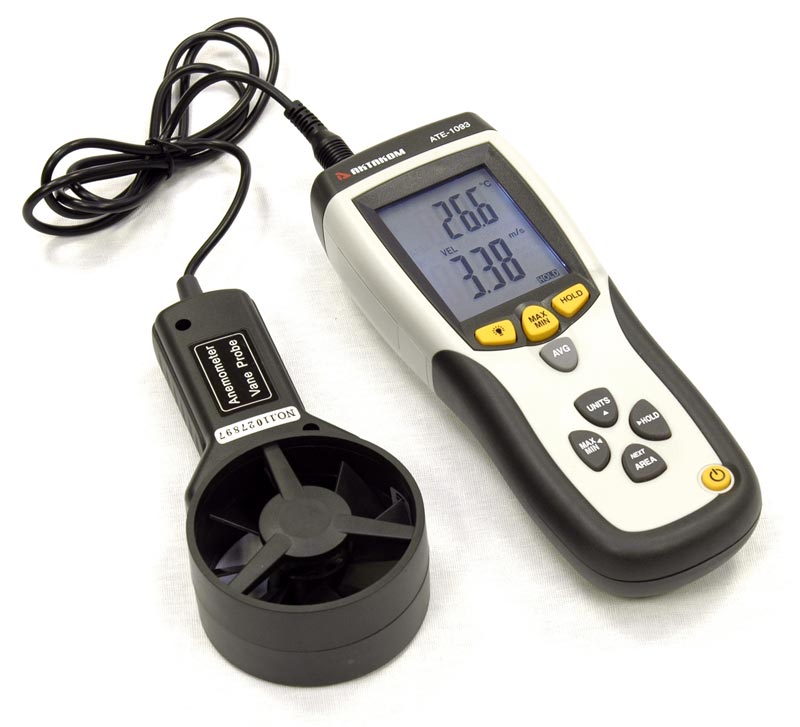

5. Возьмите рукоятку выносного зонда и направьте головку зонда навстречу измеряемому воздушному потоку. На цифровом индикаторе будет отображаться скорость воздушного потока, а на верхнем цифровом индикаторе – его температура.

Для получения более точных показаний старайтесь держать головку зонда строго перпендикулярно направлению воздушного потока
