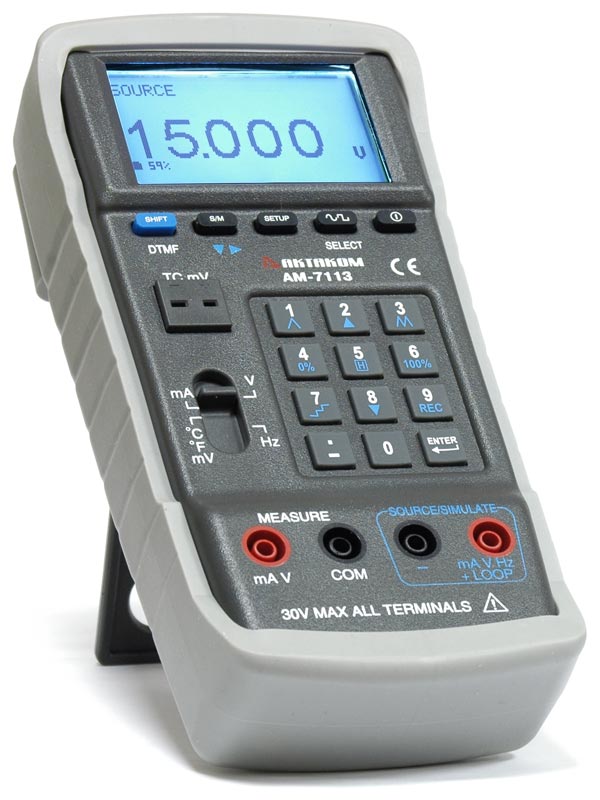

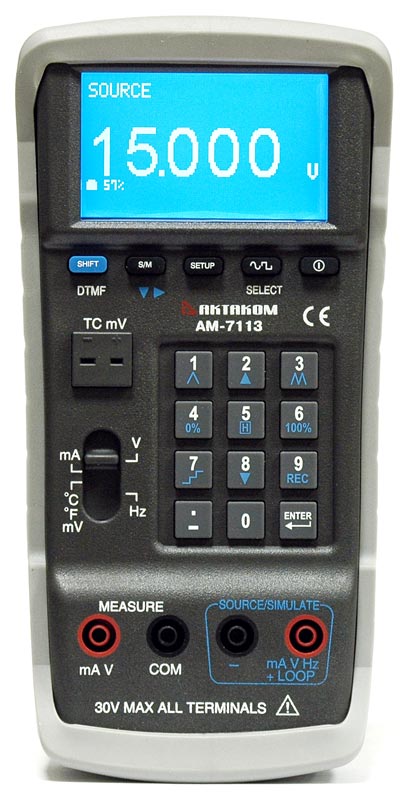

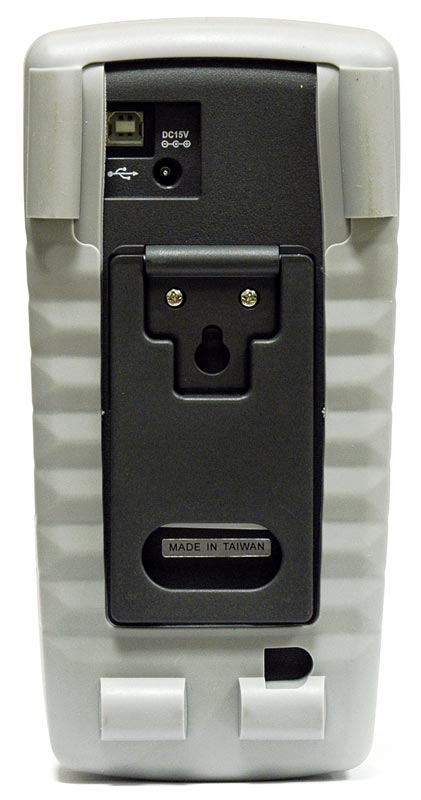

Мультиметр-калибратор процессов АКТАКОМ АМ-7113 способен работать в качестве источника сигналов и цифрового мультиметра. Обладая высокой точностью воспроизведения и измерения различных величин, калибратор АМ-7113 является незаменимым инструментом для проверки и калибровки различного промышленного оборудования (датчики, преобразователи, контроллеры и т.п.). Универсальность и компактность АМ-7113 позволяют использовать этот прибор для выполнения ремонтных или пуско-наладочных работ в полевых условиях.
Особенности
Двойной высоконтрастный ЖК-дисплей 4 1/2 разряда
Контрастная белая подсветка
Кнопочное управление
Технические характеристики
Функции источника сигнала
Параметр
Диапазон
Разрешение
Погрешность
Примечение
Постоянное напряжение
0,005…10 В
0,001 В
±(0,03%+5 е.м.р.)
Макс. ток нагрузки 1 мА
Ток короткого замыкания <100 мА
10 В…15 В
Постоянный ток
0,005 мА…4 мА
1 мкА
±(0,03%+5 е.м.р.)
Vopen>24 В
4 мА...20 мА
±(0,03%+3 е.м.р.)
20 мА...24 мА
±(0,03%+5 е.м.р.)
Генерация сигнала
Синусоидальная
форма
0,1 В ...20 В
0,001 В
±(5%+0,3 В)
0,3...20 кГц, 50%, смещение 0 В
Прямоугольная
форма
1 В ...20 В
±(6%+0,4 В)
0,3...20 кГц, 50%, смещение 0 В
Другие формы
0,1 В ...20 В
±(6%+0,4 В)
0,3...20 кГц, смещение 0 В
Смещение
-5 В...5 В
±(5%+0,5 В+5% Vп-п)
Максимальный размах < 20 Вп-п
Частота
0,3 Гц ...99,999 Гц
0,1 Гц
0,002 Гц
10,00 Гц ...999,99 Гц
0,1 Гц
0,02 Гц
1000,0 Гц ...9999,9 Гц
0,1 Гц
0,2 Гц
10000 Гц ...20000 Гц
1 Гц
2 Гц
Термопара
K
-200…-150 °С / -382...-238 °F
0,1 °С /0,1 °F
2,0 °С / 3,6 °F
Погрешность не включает ошибку внутреннего компенсационного преобразователя
-150…0 °С / -238...32 °F
1,2 °С / 2,1 °F
0…1000 °С / 32...1832 °F
0,8 °С / 1,4 °F
1000…1370 °С / 1832...2498 °F
1,2 °С / 2,1 °F
J
-200…-150 °С / -382...-238 °F
2,0 °С / 3,6 °F
-150…0 °С / -238...32 °F
1,0 °С / 1,8 °F
0…1050 °С / 32...1922 °F
0,7 °С / 1,2 °F
E
-200…-150 °С / -382...-238 °F
1,5 °С / 2,7 °F
-150…0 °С / -238...32 °F
0,9 °С / 1,6 °F
0…850 °С / 32...1562 °F
0,7 °С / 1,2 °F
T
-200…-150 °С / -382...-238 °F
1,5 °С / 2,7 °F
-150…0 °С / -238...32 °F
1,2 °С / 2,1 °F
0…400 °С / 32...752 °F
0,8 °С / 1,4 °F
R
0…500 °С / 32...932 °F
1,8 °С / 3,2 °F
500…1760 °С / 932...3200 °F
1,5 °С / 2,7 °F
S
0…500 °С / 32...932 °F
1,8 °С / 3,2 °F
500…1760 °С / 932...3200 °F
1,5 °С / 2,7 °F
N
-200…0 °С / -328...32 °F
1,5 °С / 2,7 °F
0…1300 °С / 32...2372 °F
0,9 °С / 1,6 °F
L
-200…0 °С / -328...32 °F
0,9 °С / 1,6 °F
0…900 °С / 32...2372 °F
0,7 °С / 1,2 °F
U
-200…0 °С / -328...32 °F
1,1 °С / 1,9 °F
0…600 °С / 32...1112 °F
0,7 °С / 1,2 °F
B
600…800 °С / 1112...1472 °F
2,2 °С / 3,9 °F
800…1000 °С / 1472...1832 °F
1,8 °С / 3,2 °F
1000…1820 °С / 1832...3308 °F
1,4 °С / 2,5 °F
C
0…1800 °С / 32...3272 °F
1,0 °С / 1,8 °F
1800…2310 °С / 3272...4190 °F
1,5 °С / 2,7 °F
mV
-10 мВ...70 мВ
0,05 мВ
Формирование импульсов
(прямоугольная форма, 10 Вп-п,
смещение -5 В...+5 В)
Как включить воспроизведение стандартных форм сигналов переменного тока в калибраторе АМ-7113?
1. Включите питание прибора кнопкой ON/OFF. Переведите передвижной переключатель в положение Hz (нажмите один раз кнопку SETUP, чтобы сохранить его в качестве режима по умолчанию при включении питания прибора).

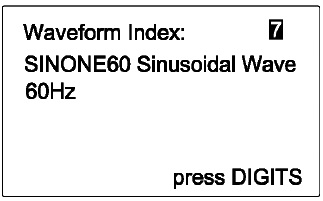

2. Нажмите кнопку SELECT для выбора формы сигнала в соответствии с индексом.
3. Чтобы войти в настройки режимов нажмите кнопку SETUP. Для перемещения по меню нажимайте кнопку S/M, для выбора настроек нажимайте SELECT.
4. С помощью цифровой клавиатуры введите значение частоты, напряжения от пика до пика, смещения, скважности, фазового угла, длительности импульса, включая десятичную точку, и нажмите ENTER.
Примечание. Точная настройка смещения позволяет установить необходимый TTL-уровень или управлять модуляцией ШИМ-сигнала.
Примечание. Пользователь может ввести максимально 5 цифр. Если выходное значение <0, сначала введите отрицательный знак.Если выходное значение <1 и >0, сначала введите «0.».
5. Подключите чёрный измерительный кабель к выводу «-», а красный – к «+» (mAVHz+LOOP).
6. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.

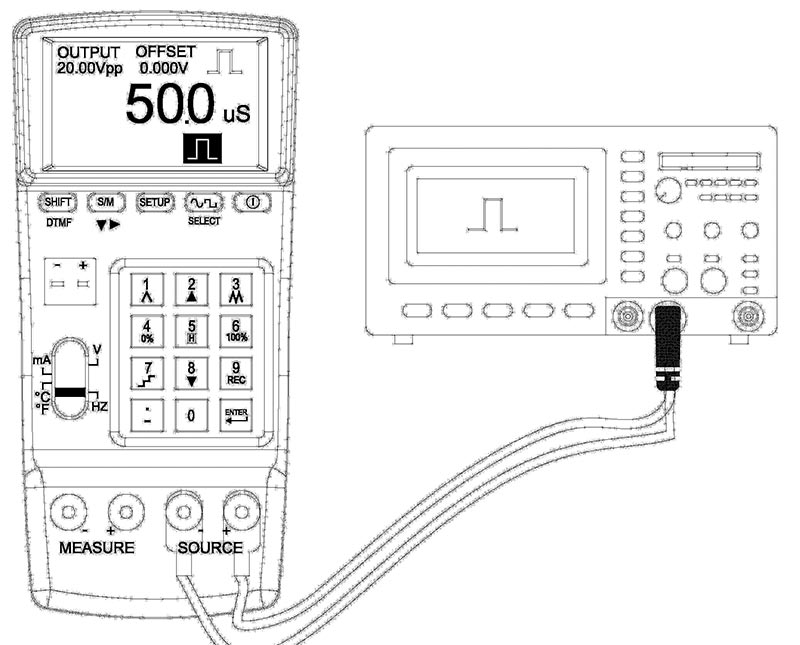

7. Нажмите кнопку SELECT и кнопку одновременно, чтобы перейти в режим генерации импульсных сигналов PULSE

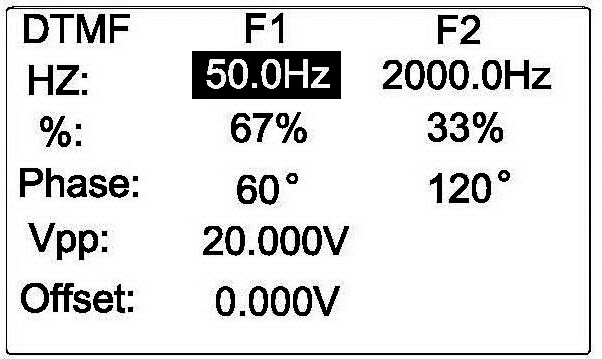

8. Нажмите кнопку DTMF для перехода в режим двухтонального многочастотного набора (Dual Tone MultiFrequency). В этом режиме Вы можете выбирать две группы параметров для F1 и F2
Как воспроизвести характеристики термопары калибратором АМ-7113?
1. Включите питание прибора кнопкой ON/OFF. Переведите передвижной переключатель в положение °С °F mV.
2. Нажмите кнопку S/M для выбора режима калибратора SOURSE (нажмите один раз кнопку SETUP, чтобы сохранить его в качестве режима по умолчанию при включении питания прибора)
3. С помощью цифровой клавиатуры введите значение, включая десятичную точку, и нажмите ENTER.
Примечание. Пользователь может ввести максимально 5 цифр. Если выходное значение <0, сначала введите отрицательный знак. Если выходное значение <1 и >0, сначала введите «0.».

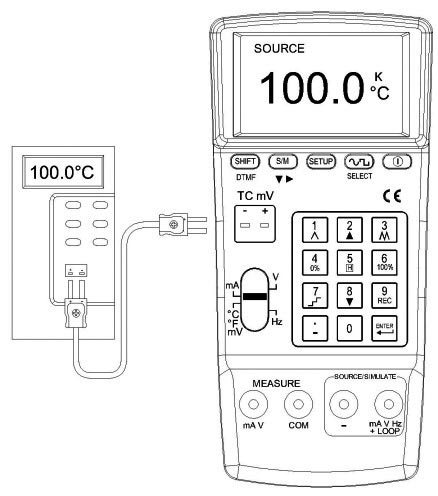

5. Затем подключите другой конец измерительного кабеля к объекту для калибровки.
Внимание: При наличии короткого замыкания на выходе или перегрузки калибратор не может вывести правильную температуру. Удалите соединительные провода и проверьте, есть ли символ ошибки.
6. Чтобы войти в настройки режимов сканирования нажмите кнопку SETUP. Для перемещения по меню нажимайте кнопку S/M, для выбора настроек нажимайте SELECT.

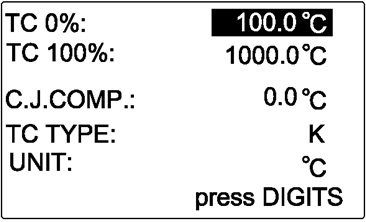

7. Выберите на дисплее строку Тс 0%: и с помощью цифровой клавиатуры установите значение «стартовой» температуры для сканирования.
8. Выберите на дисплее строку Тс 100%: и с помощью цифровой клавиатуры установите значение «конечной» температуры для сканирования.
9. Выберите на дисплее строку С. J. COMP. и введите поправочное значение для компенсации по температуре, если это необходимо.
10. Выберите на дисплее строку TC TYPE и установите режим работы с необходимой термопарой: K, J, E, T, R, S, N, L, U, B, C или отображение сигнала в mV
11. Нажимая S/M выберите на дисплее строку UNIT и установите требуемую единицу измерения °С или °F.
12. Нажмите SHIFT. В левом нижнем углу дисплея отобразится действующая функция сканирования. Нажмите кнопку SHIFT кнопку специальной функции на цифровой клавиатуре для выбора необходимого режима и начала сканирования. Для остановки сканирования нажмите SHIFT.
Как симитировать электронную нагрузку калибратором АМ-7113?
1. Включите питание прибора кнопкой ON/OFF. Переведите передвижной переключатель в положение mA.
2. Нажмите кнопку S/M для выбора режима калибратора SOURSE (нажмите один раз кнопку SETUP, чтобы сохранить его в качестве режима по умолчанию при включении питания прибора)
3. С помощью цифровой клавиатуры введите значение, включая десятичную точку, и нажмите ENTER.
Примечание. Пользователь может ввести максимально 5 цифр. Если выходное значение <0, сначала введите отрицательный знак. Если выходное значение <1 и >0, сначала введите «0.».

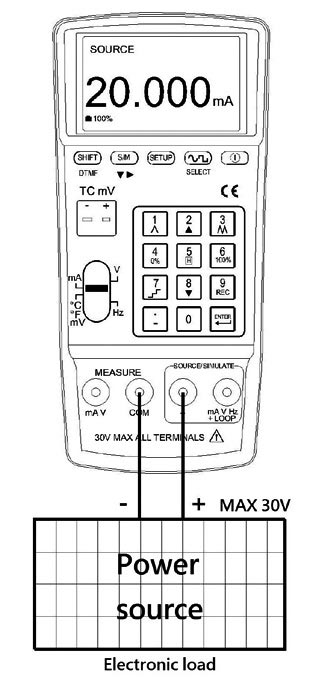

4. Подключите черный кабель к разъему MEASURE COM, а красный к «+» (mAVHz+LOOP).
5. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
6. Чтобы войти в настройки режимов сканирования нажмите кнопку SETUP. Для перемещения по меню нажимайте кнопку S/M, для выбора настроек нажимайте SELECT.
7. Выберите на дисплее строку mA 0%: и с помощью цифровой клавиатуры установите значение «стартового» тока для сканирования.
8. Выберите на дисплее строку mA 100%: и с помощью цифровой клавиатуры установите значение «конечного» тока для сканирования.
9. Выберите на дисплее строку 4mA→ и с помощью цифровой клавиатуры установите величину, а затем пользовательское обозначение для «начального» значения тока, отображаемого на дисплее. Для ввода пользовательского обозначения используйте коды ASCII. Например, для буквы «K» введите «75», а для буквы «W» – «87».
10. Выберите на дисплее строку 20mA→ и установите отображение на дисплее пользовательского обозначения для «конечного» значения тока, аналогично предыдущему пункту.
11. Выберите на дисплее строку MAPPING и выберите или отключите функцию пользовательского отображения.
12. Выберите режим выхода: SOURCE.
13. Прибор поддерживает режим работы с модулем HART™: Выберите включен или выключен.
14. Нажмите SHIFT. В левом нижнем углу дисплея отобразится действующая функция сканирования.
Нажмите кнопку SHIFT кнопку специальной функции на цифровой клавиатуре для выбора необходимого режима и начала сканирования. Для остановки сканирования нажмите SHIFT
Как правильно включить калибратор АМ-7113 на воспроизведение напряжения постоянного тока?
1. Включите питание прибора кнопкой ON/OFF. Переведите передвижной переключатель в положение V.
2. Нажмите кнопку S/M для выбора режима калибратора SOURSE (нажмите один раз кнопку SETUP, чтобы сохранить его в качестве режима по умолчанию при включении питания прибора)
3. С помощью цифровой клавиатуры введите значение, включая десятичную точку, и нажмите ENTER.
Примечание. Пользователь может ввести максимально 5 цифр. Если выходное значение <0, сначала введите отрицательный знак. Если выходное значение <1 и >0, сначала введите «0.».

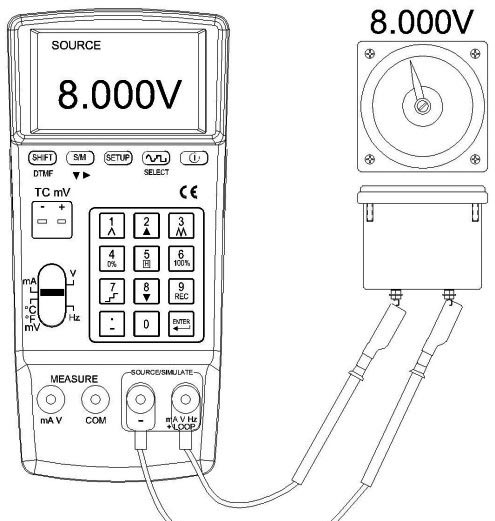

4. Подключите чёрный измерительный кабель к выводу «-», а красный – к «+» (mAVHz+LOOP).
5. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
6. Чтобы войти в настройки режимов сканирования и регистрации данных нажмите кнопку SETUP. Для перемещения по меню нажимайте кнопку S/M, для выбора настроек нажимайте SELECT.

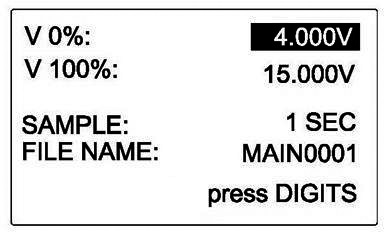

7. Выберите на дисплее строку V 0%: и с помощью цифровой клавиатуры установите значение «стартового» напряжения для сканирования.
8. Выберите на дисплее строку V 100%^ и с помощью цифровой клавиатуры установите значение «конечного» напряжения для сканирования.
9. Нажмите SHIFT. В левом нижнем углу дисплея отобразится действующая функция сканирования. Нажмите кнопку SHIFT кнопку специальной функции на цифровой клавиатуре для выбора необходимого режима и начала сканирования. Для остановки сканирования нажмите SHIFT.
