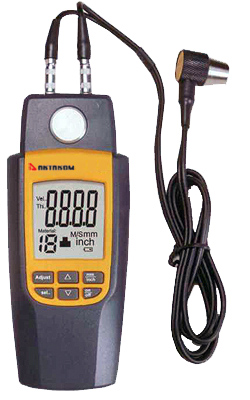

Толщиномер может измерять толщину труб и изделий, изготовленных из материалов, указанных внизу в таблице. Минимальная толщина стенок трубы составляет 3 мм и минимальный диаметр 20 мм.
Порядок измерения указан ниже.
1. Включите прибор нажатием кнопки ON/OFF (10) и подождите пока на дисплее появятся цифры.

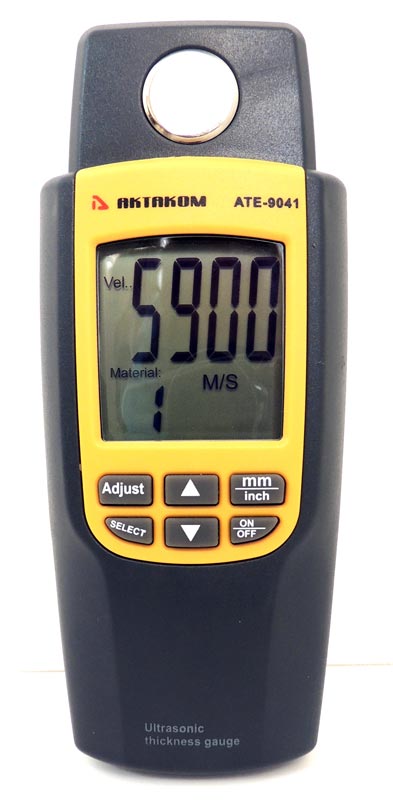

2. По умолчанию выбирается материал с номером «1» (сталь) и соответствующее ему значение скорости ультразвука 5900 м/с. Значение рекомендуемой скорости ультразвука и тип материала с соответствующим ему порядковым номером выбираются из таблицы 1.
|
Номер
|
Материал
|
Скорость ультразвука (м/с)
|
|
1
|
Железо/Сталь
|
5900
|
|
2
|
Алюминий
|
6320
|
|
3
|
Медь
|
4700
|
|
4
|
Латунь
|
4430
|
|
5
|
Золото
|
3240
|
|
6
|
Серебро
|
3600
|
|
7
|
Цинк
|
4170
|
|
8
|
Олово
|
3320
|
|
9
|
Стекло
|
5850
|
|
10
|
Пластик, пластмасса
|
2250
|
|
11
|
Черепица
|
5580
|
|
12
|
Вода (20 °С)
|
1480
|
|
13
|
Материал A
|
6500 (настраиваемая)
|
|
14
|
Материал B
|
5500 (настраиваемая)
|
|
15
|
Материал C
|
4500 (настраиваемая)
|
|
16
|
Материал D
|
3500 (настраиваемая)
|
|
17
|
Материал E
|
2500 (настраиваемая)
|
Номер материала отображается на индикаторе (11), а значение скорости ультразвука – на индикаторе (12). Выбор материала производится последовательным нажатием кнопки SELECT (6).
Пользователи могут устанавливать и подстраивать необходимые скорости ультразвука для материалов 13-17. Установка скорости ультразвука производится кнопками  (7) и  (8).
3. Выдавите немного пасты из тюбика на измеряемую поверхность, установите на нее датчк и слегка нажмите на него. Если на экране дисплея появится символ (14), что контакт установлен, а на индикаторе (12) отобразятся цифровые значения, то процесс измерения прошел успешно. Единица измерения в миллиметрах или дюймах отобразится на индикаторе (15).
4. Когда датчик снимается с измеряемого объекта, символ (14) пропадает и процесс измерения прекращается. При этом измеренная толщина изделия остается зафиксированной на индикаторе (12).
5. Выбор единицы измерения (миллиметры или дюймы) производится по нажатию кнопки mm/inch (9). Единица измерения в миллиметрах или дюймах отображается на индикаторе (15).
6. При измерении толщины труб меняйте положение датчика на 90 градусов, пока не выявится минимальное значение.
7. Если пользователь не знает тип материала и необходимую для него скорость ультразвука, то можно определить их самостоятельно. Для этого необходимо провести следующие операции:
- Возьмите образец измеряемого материала (лучше тонкий брусок или плитку - чем тоньше, тем точнее будут измерения) и измерьте его толщину штангенциркулем.
-
Кнопкой SELECT (6) выберите любой из материалов A-E (номера от 13 до 17) и проведите измерение толщины, как было показано выше.
-
Снимите датчик с образца и кнопками (7) и (8) установите значение измеренной толщины на индикаторе прибора равным значению измеренному штангенциркулем.
-
Нажмите кнопку SELECT (6), и скорость ультразвука для данного материала появится на дисплее.
При выключении прибора она сохранится в памяти.
