АКТАКОМ АТЕ-2036 Измеритель-регистратор температуры
АКТАКОМ АТЕ-2036 Измеритель-регистратор температуры
◄►
Торговая марка:
Номер в Госреестре СИ: 46577-11 Снято с производства
Измеритель температуры. 4 канала для термопар. 2 канала для термосопротивлений. Датчики: K/J/R/S/E/T типа и Pt-сопротивление. Диапазон измерения (К-тип): -100..1300 °С, (Pt) : -199...850 °С. Фиксация максимального и минимального измеренных значений. Сохранение на SD-карту. Интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ ADLM-W или ADLM-A с использованием ОС Windows или Android соответственно. Габариты: 177х68х45 мм. Масса 489 г.

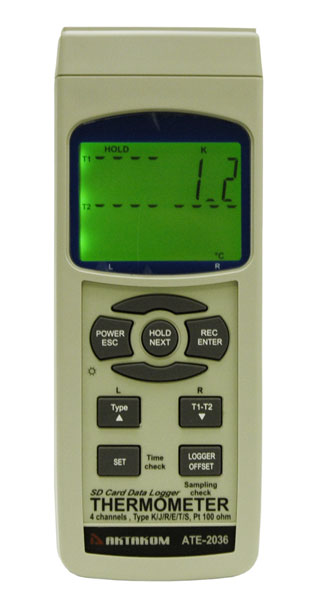

Измеритель-регистратор температуры АКТАКОМ АТЕ-2036 позволяет измерять температуру одновременно по четырем каналам при помощи термопар типа K, J, T, E, R и S или по двум каналам при помощи термосопротивлений платинового типа. Данный прибор можно подключить к компьютеру для передачи результатов измерения. Кроме того, в измерителе температуры АТЕ-2036 имеется возможность сохранения измеренных данных на карту SD в формате Excel в режиме реального времени без использования специального программного обеспечения, т.е. использовать этот прибор в качестве регистратора данных.
Возможности измерителя температуры АТЕ-2036
одновременное измерение температуры по четырем каналам при помощи термопар K, J, T, E, R и S типа (АТА-2008, АТА-2102, АТА-2103, АТА-2104)
одновременное измерение температуры по двум каналам при помощи платиновых термоспротивлений типа PT-100 Ом
диапазон измерений:
К-тип: -100…1300 °C
J-тип: -100…1150 °C
T-тип: -100…400 °C
E-тип: -100…900 °C
R-тип: 0…1700 °C
S-тип: 0…1500 °C
Pt100: -199.99…850 °C
разрешение 0.1 °C/1 °C в зависимости от диапазона
погрешность измерения:
К/J-тип:
-100…-50.1 °C ±(0.4% + 1 °C)
-50…999.9 °C ±(0.4% + 0.5 °C)
1000…1300/1150 °C ±(0.4% + 1 °C)
T/E-тип:
-100…-50.1 °C ±(0.4% + 1 °C)
-50…400/900 °C ±(0.4% + 0.5 °C)
R/S- тип:
±(0.5% +1 °C)
Pt 100 Ом – тип:
±(0.4% + 1 °C)
единицы измерения: °C и °F
время измерения – 1 сек
дисплей: ЖК размером 52х38 мм
использование SD-карт объемом от 1 до 16 ГБ (рекомендовано до 4 ГБ)
ACE-1025_SDK Полный комплект средств разработки ПО Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
ACE-1025_SDK_Base Базовый комплект средств разработки ПО Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
ADLM-W Aktakom Data Logger Monitor Программное обеспечение Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.

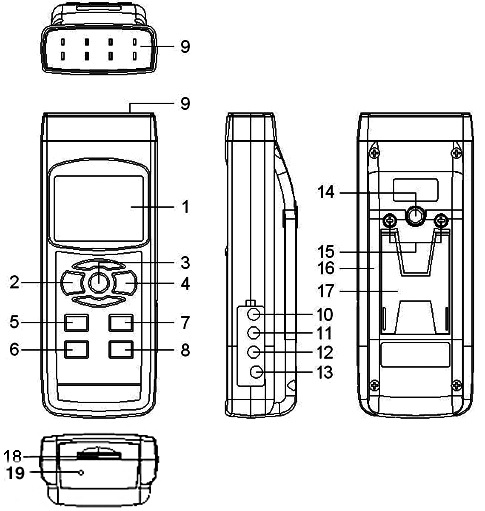

Какие кнопки за что отвечают в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
1. Дисплей
2. POWER/ESC – Кнопка включения/выкл. питания, подсветки и отмены значения (функция «ESC»)
3. HOLD/NEXT – Кнопка включения режима удержания текущего показания (функция «HOLD») и перехода в расширенное меню (функция «NEXT»)
4. REC/ENTER – Кнопка включения режима записи максимального и минимального значений (функция «REC MAX/MIN») и подтверждения ввода установленного значения (функция «ENTER»)
5. TYPE▲ – Кнопка выбора типа термопары и установки значения (функция «▲»)
6. SET – Кнопка включения расширенных установок
7. T1-T2▼ – Кнопка выбора режима измерения (функция «T1-T2») и установки значения (функция «▼»)
8. LOGGER/OFFSET – Кнопка включения регистратора данных (функция «LOGGER»); установки интервала выборок (функция «SAMPLE TIME»); подстройка дрейфа термозонда (функция «OFFSET»)
9. Входные разъемы для подключения термопар

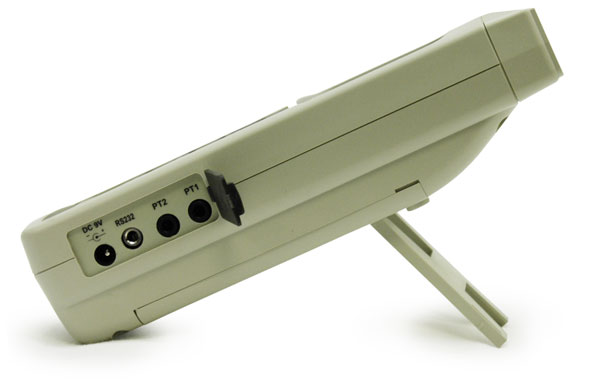

10. Входной разъем для подключения термозонда с платиновым сопротивлениям PT1
11. Входной разъем для подключения термозонда с платиновым сопротивлениям PT2
12. Разъем интерфейса RS-232/USB
13. Разъем для подключения внешнего блока питания

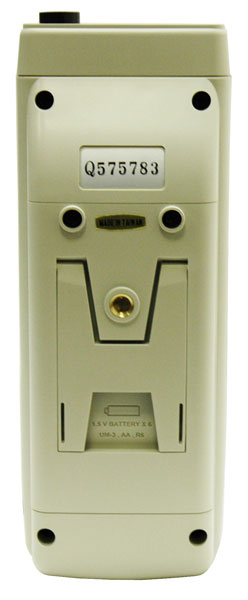

14. Резьбовое соединение для установки на штатив
15. Винты крепления крышки батарейного отсека
16. Крышка батарейного отсека
17. Подставка
18. Разъем для SD карты
19. Светодиод для индикации состояния BlueTooth-интерфейса прибора (если установлен BlueTooth-модуль)
Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG
Пример подключения представлен на иллюстрации:
Требования к Android для работы с USB-устройствами
Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:
Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.
Эта утилита также может в некоторых случаях установить в системе нужные разрешения.
Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»
По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.
После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета
приложение начнет автоматически обрабатывать данные, получаемые с прибора.
Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.
Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?
На карту памяти прибор записывает измерения в формате *.xls. Данные на ПК можно скопировать после окончания измерений.
Программное обеспечение ADLM-W предназначено для передачи данных измерений (с помощью переходника АСЕ-1025\АСЕ-1026), т.е. только для онлайн мониторинга. Наверх
SD карты какого объема можно использовать?
Прибор предназначен для работы с SD-картами объемом от 1 до 16 Гб, но рекомендуется использовать SD-карты объемом не более 4 Гб.
2. Установите элемент питания в батарейный отсек. При установке соблюдайте полярность!
3. Закройте крышку батарейного отсека и зафиксируйте ее винтом.
4. Подсоедините датчики или термопары к соответствующим разъемам прибора согласно выбранному типу измерений. Прибор готов к работе.
Внимание! При подключении термодатчику к прибору соблюдайте полярность!
Внимание! Существенная разность температур термодатчика и самого прибора может привести к неточным измерениям. Для получения точных результатов, при подключении нового термодатчика, убедитесь, что температура прибора и температура термодатчика совпадают.

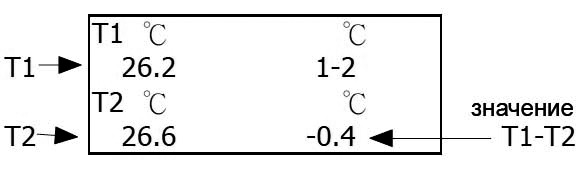

Как можно измерить разность температур измерителем температуры АТЕ-2036 и АТЕ-2036ВТ?
1. Если необходимо отобразить разность температур между каналами T1 и T2 в процессе измерения нажмите кнопку T1-T2▼ (7). Значение, соответствующее разницы температур отобразится в нижней правой части дисплея на месте отображения значения температуры по каналу T4. Пример данного режима представлен на рисунке справа.
2. Для выхода из режима отображения разницы температур по каналам T1 и T2 повторно нажмите кнопку T1-T2▼ (7). Прибор перейдет в режим измерений по всем каналам
Как запомнить максимальное или минимальное значение в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
1. Режим запоминания показаний включается однократным нажатием кнопки REC/ENTER (4). На дисплее отобразятся символы «REC» .
2. Повторно нажмите кнопку REC/ENTER (4) – на дисплее отобразятся символы «REC MАХ» и максимальное измеренное значение температуры за время работы режима запоминания.
3. Повторно нажмите кнопку REC/ENTER (4) – на дисплее отобразятся символы «REC MIN» и минимальное измеренное значение температуры за время работы режима запоминания.
4. Для отмены отображения максимального или минимального значения нажмите кнопку HOLD/NEXT (3), на экране снова отобразится символ «REC».
5. Для выхода из режима записи показаний в обычный режим измерения нажмите и удерживайте кнопку REC/ENTER (4) в течение 2-х секунд пока символы «REC» не исчезнут с дисплея.
Как включить подсветку дисплея или звуковой сигнал в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
Включение/отключение подсветки дисплея
После включения прибора подсветка дисплея включится автоматически. В процессе измерения однократно нажмите кнопку POWER/ESC (2), но не удерживайте ее нажатой. Подсветка – выключится. Для повторного включения подсветки заново однократно нажмите кнопку POWER/ESC (2).
Включение/отключение звуковых сигналов
Для включения/выключения звуковых сигналов нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «bEEP». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите включение (yES) или отключение (no) звуковых сигналов. Для подтверждения выбора нажмите кнопку REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).
Как отключить функцию автовыключения в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
Для включения/выключения функции автоотключения прибора нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «PoFF» Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите состояние «yES» для включенного режима автоотключения или состояние «no» для выключенного режима автоотключения. Для подтверждения выбора нажмите кнопку REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).
Примечание. При работе в режимах регистрации данных или записи MAX/MIN значений кнопка POWER/ESC не активна. Для отключения питания прибора кнопкой POWER/ESC выйдите из этих режимов.
Как установить единицы измерения в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
Для выбора единицы измерения температуры нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «t-CF». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).
Как посмотреть дату, время и интервал сэмплирования в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
Просмотр текущего времени и даты
В режиме обычного измерения (без регистрации данных), нажмите кнопку SET (6) для отображения в нижней части дисплея времени и даты.
Просмотр интервала сэмплирования
В режиме обычного измерения (без регистрации данных), нажмите кнопку LOGGER/OFFSET (8) для отображения в нижней части интервала сэмплирования (времени выборки) в секундах.

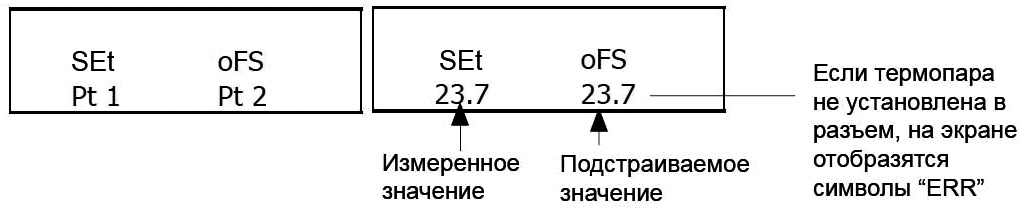

Как подстроить дрейф термодатчика в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
При обнаружении девиации показаний прибора, особенно при измерении низких температур, может возникнуть необходимо подстроить дрейф термодатчика для компенсации девиации.
1. При использовании термопары подключите её к разъемам (9) каналов Т1, Т2, Т3, Т4.
2. При использовании термозонда с платиновым сопротивлениям подключите его к разъемам (10) или (11).
3. Включите прибор нажатием кнопки POWER/ESC (2).
4. Выберите тип датчика, при помощи которого будут проводиться измерения: К, J, T, E, R, S-типа или платиновое сопротивление Pt, последовательным нажатием кнопки TYPE▲ (5).
5. Нажмите кнопку LOGGER/OFFSET (8) и удерживайте ее нажатой в течение 2-х секунд и дисплей примет вид:
6. Кнопками TYPE▲ (5) и T1-T2▼ (7) установите необходимое значение для термопары или тип термозонда Pt1 или Pt2 и подтвердите его нажатием кнопки REC/ENTER (4). Цифры на дисплее моргнут и прибор перейдет в режим измерения.
Как подготовить к регистрации данных измеритель температуры АТЕ-2036 и АТЕ-2036ВТ?
Прибор предназначен для работы с SD-картами объемом от 1 до 16 Гб, но рекомендуется использовать SD-картами объемом не более 4 Гб.
Вставьте SD-карту в разъём (18) для SD-карт.
Если SD-карта используется первый раз, рекомендуется её отформатировать.
Для форматирования SD-карты нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «Sd F». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите состояние «yES» для начала форматирования или состояние «no», если форматировать не надо. Для подтверждения выбора нажмите кнопку REC/ENTER (4). Если подтверждается начало форматирования SD-карты, то на дисплее появится сообщение «yES Enter». Снова нажмите REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).
* При форматировании SD-карты все данные с нее будут удалены.
** Не рекомендуется использовать карты памяти, отформатированные другим измерительным прибором
Как установить время и дату при регистрации данных в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
Т.к. прибор можно использовать для регистрации данных в реальном времени, то при использовании прибора в первый раз, необходимо установить точное время и дату.
Для установки времени и даты нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «dAtE». Нажмите кнопку REC/ENTER (4) и используя кнопки TYPE▲ (5) и T1-T2▼ (7) установите значение года и подтвердите установку нажатием кнопки REC/ENTER (4). Далее прибор перейдет к установке значения месяца, числа, часа, минут и секунд.
Все эти установки выполняются аналогично установке значения года.
* Внутренние часы прибора не требуют питания от батареи и сохраняют правильное время даже если она разряжена.
В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».
Как задать формат десятичного разделителя при регистрации данных в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».
После установки времени и даты прибор перейдет в режим задания десятичного разделителя для SD-карты и в нижней части дисплея отобразятся символы «dEС». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите параметр «bASIC», если в качестве разделителя используется «.» или «Euro» – если в качестве разделителя используется «,». Подтвердите выбор нажатием кнопки REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).
Как установить интервал сэмплирования при регистрации данных в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
Для установки времени и даты нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «SP-t». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите значение интервала сэмплирования: 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 секунд. Подтвердите выбор нажатием кнопки REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).
Как включить режим автоматической регистрации данных (интервал сэмплирования ≥ 1 с) в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
1. Запуск регистрации данных
Установите интервал сэмплирования, как описано выше, более 1 секунды. Нажмите кнопку REC/ENTER (4) и на экране дисплея отобразятся символы «REC». Далее нажмите кнопку LOGGER/OFFSET (8), после этого символы «REC» начнут мигать, а данные – записываться в память с заданным интервалом сэмплирования.
2. Приостановка регистрации данных
Нажатие кнопки LOGGER/OFFSET (8) в режиме регистрации данных приостанавливает работу этого режима, при этом символы «REC» перестают мигать.
Повторное нажатие кнопки LOGGER/OFFSET (8) возобновляет работу режима регистрации данных, при этом символы «REC» опять начинают мигать.
3. Остановка регистрации данных
Нажатие и удержание кнопки REC/ENTER (4) в течении 2-х секунд в режиме регистрации данных останавливает работу этого режима, при этом символы «REC» исчезают с экрана дисплея.
Как включить режим ручной регистрации данных (интервал сэмплирования = 0 с) в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
1. Работа в ручном режиме регистрации данных.
Установите интервал сэмплирования, как описано выше, равным 0 секунд. Нажмите кнопку REC/ENTER (4) и на экране дисплея отобразятся символы «REC». В нижней части дисплея будет отображаться номер ячейки памяти. Кнопками TYPE▲ (5) и T1-T2▼ (7) можно задать конкретный номер ячейки памяти для сохранения результата измерения (от 1 до 99), при этом, в нижней части дисплея, будет отображаться Px, где x – номер ячейки от 1 до 99. Далее нажмите кнопку LOGGER/OFFSET (8), после этого символы «REC» мигнут, прозвучит звуковой сигнал и результаты измерения вместе с временными метками будут сохранены в память.
2. Остановка регистрации данных
Нажатие и удержание кнопки REC/ENTER (4) в течении 2-х секунд в режиме регистрации данных останавливает работу этого режима, при этом символы «REC» исчезают с экрана дисплея.
Каков формат сохраненных данных в режиме регистрации в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ?
1. При первом использовании SD-карты в приборе на ней создаётся папка: TMA01.
2. При первом использовании режима регистрации данных в этой папке создаётся новый файл TMA01001.XLS.
При повторном использовании режима протоколирования данных информация сохраняется в файл TMA01001.XLS до заполнения 30 000 столбцов, затем создаётся новый файл (например, TMA01002.XLS).
3. После сохранения в папке TMA01 99 файлов – создаётся новая папка TMA02 и т.д.
4. Таким образом структура данных на SD-карте выглядит следующим образом:
папка TMA01\ файлы в папке TMA01001.XLS; TMA01002.XLS …………TMA01099.XLS
папка TMA02\ файлы в папке TMA02001.XLS; TMA02002.XLS …………TMA02099.XLS
папка TMAХХ\ файлы в папке TMAХХ001.XLS; TMAХХ002.XLS …………TMAХХ099.XLS,
Как обрабатывать зарегистрированные измерителем температуры АТЕ-2036 и АТЕ-2036ВТ данные на компьютере?
1. После окончания функции регистрации данных выньте SD-карту из слота (18).
2. Вставьте SD-карту в считывающее устройство на компьютере или подключите её через адаптер.
3. Включите компьютер и запустите MS Excel. Рекомендуем скопировать файл с SD карты на диск компьютера во избежание потери данных полученных в процессе измерений. Откройте в нём сохранённые данные (имена файлов будут выглядеть как TMA01001.XLS, TMA01002.XLS и т.д.). Далее, полученные данные, можно подвергать анализу и обработке.
