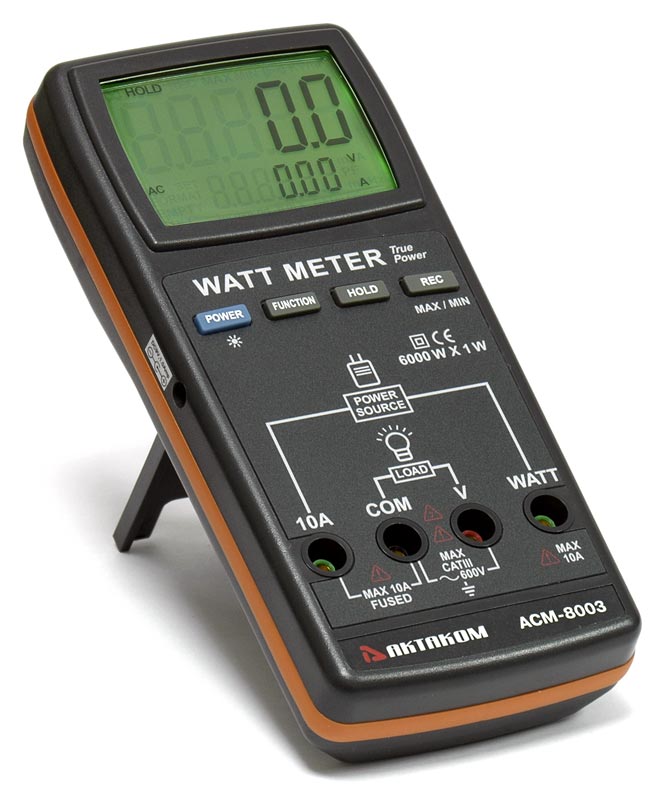

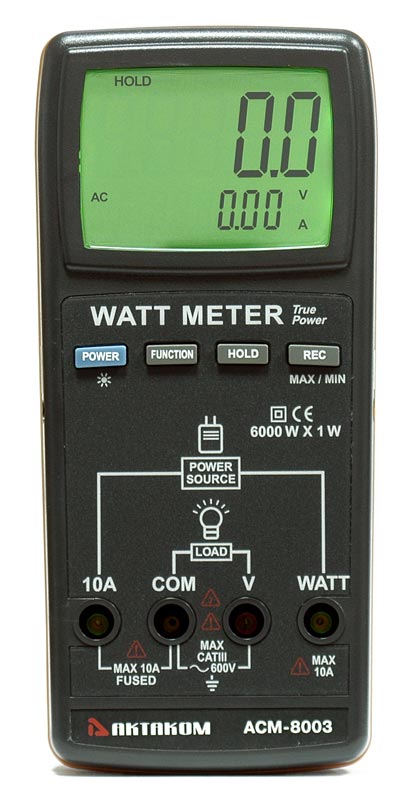

АКТАКОМ АСМ-8003 Ваттметр

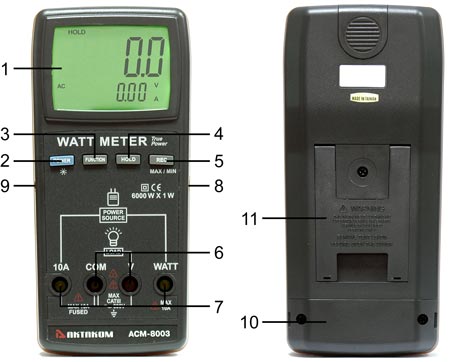

1. ЖК дисплей.
2. Кнопка включения/выключения питания или подсветки.
3. Функциональная клавиша.
4. Клавиша удержания показаний.
5. Клавиша записи (максимального / минимального значения).
6. Вход для подключения нагрузки.
7. Вход для подключения источника сигнала.
8. Разъём интерфейса RS-232.
9. Вход для подключения внешнего источника питания DC 9V.

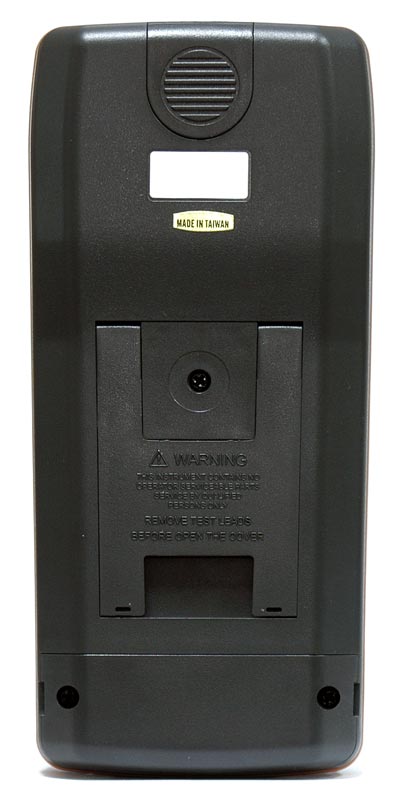

10. Батарейный отсек.
11. Подставка

Измерение напряжения переменного тока (ACV)

1. Нажмите клавишу FUNCTION однократно для перехода в режим измерения переменного напряжения.

2. Соедините красный измерительный провод со входом V, черный – со входом COM.

3. Измерьте напряжение источника сигнала.

5. Измеренное значение напряжения отображается в верхней части дисплея.

Измерение силы переменного тока (ACА)

1. Нажмите клавишу FUNCTION однократно для перехода в режим измерения переменного тока.

2. Соедините красный измерительный провод со входом 10А, черный – со входом COM.

3. Измерьте силу тока от источника сигнала.

1. Удостоверьтесь что ваш источник сигнала имеет тип 110 или 220 В.

2. Выключите источник сигнала.

3. Подключите нагрузку ко входам V и COM.

4. Подключите источник сигнала ко входам W и 10A.

5. Нажмите клавишу FUNCTION однократно для перехода в режим измерения напряжения и тока.

6. Включите источник сигнала, в верхней части дисплея отобразится напряжение источника сигнала.

7. Включите нагрузку, для того, чтобы измерить потребляемую активную мощность.

8. Нажмите клавишу FUNCTION однократно для перехода в режим измерения мощности.

9. Измеренное значение мощности отображается в верхней части дисплея, коэффициента мощности – в нижней части дисплея.

Удержание показаний

В процессе измерения, нажмите клавишу HOLD однократно для удержания последнего показания на дисплее. Нажмите клавишу HOLD однократно для возврата к режиму измерения.

Режим записи максимальных и минимальных значений

1. Функция записи позволяет производить запись, а также регистрировать максимальные и минимальные измеренные значения. Нажмите клавишу REC, на дисплее появится символ "REC".

2. Нажмите клавишу REC однократно, символ " REC MAX" появится на дисплее. Для выхода из режима регистрации максимальных значений удерживайте клавишу REC.

3. Нажмите клавишу REC снова, символ " REC MIN " появится на дисплее. Для выхода из режима регистрации минимальных значений удерживайте клавишу REC.

4. Для выхода из режима записи нажмите и удерживайте клавишу REC в течение 2 секунд.

Включение/выключение подсветки

1. Используйте подсветку для удобства работы в темноте или под прямым солнечным светом.

2. Если прибор включен, нажмите кнопку POWER однократно для включения подсветки.

3. Нажмите кнопку POWER однократно для выключения подсветки.

Автовыключение прибора

1. Прибор имеет встроенную функцию автовыключения, чтобы продлить срок службы батареи. Прибор выключится автоматически, если ни одна из кнопок не нажата в течение 10 мин.

2. Чтобы отключить эту функцию, выберите режим записи во время измерений, нажав клавишу REC.

Прибор имеет RS232 интерфейс для подключения к ПК через разъем 3,5 мм.

Для передачи данных через последовательный порт имеется 16 цифровых каналов D0…D15:

D0 – Окончание;

D1-D8 – Чтение дисплея,

Dl = LSD,

D8 = MSD Например: на дисплее 1234, D8 - D1: 00001234;

D9 – Позиция разделителя (DP), справа налево 0 = No DP, 1= 1 DP, 2 = 2 DP, 3 = 3 DP;

D10 – Полярность 0 = Положительная 1 = Отицательная;

D11-D12 – Режим работы дисплея, ACV = 50, W= 47, A = 52, PF = 54;

D13 – Верхний дисплей = 1, Нижний дисплей = 2;

D14 – 4;

D15 – Начало.

Формат 9600/N, 8,1, скорость 9600, паритета нет, 8 бит.

Подключение прибора к ПК (9W “D” коннектор): центральный контакт подключается к pin4, контакт заземления – к pin2 (соединен с pin5 через 2,2 кОм).
