RIGOL DSA1030 Анализатор спектра

◄ ►

Торговая марка:
Снято с производства
Замена: DSA832E-TG

Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель (опция), средний уровень соб. шума: -120 дБмВт (-138 дБмВт-предусил); макс. уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -80 дБн/Гц; расширенные измерения (опция): мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм. искажения, TOI; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ

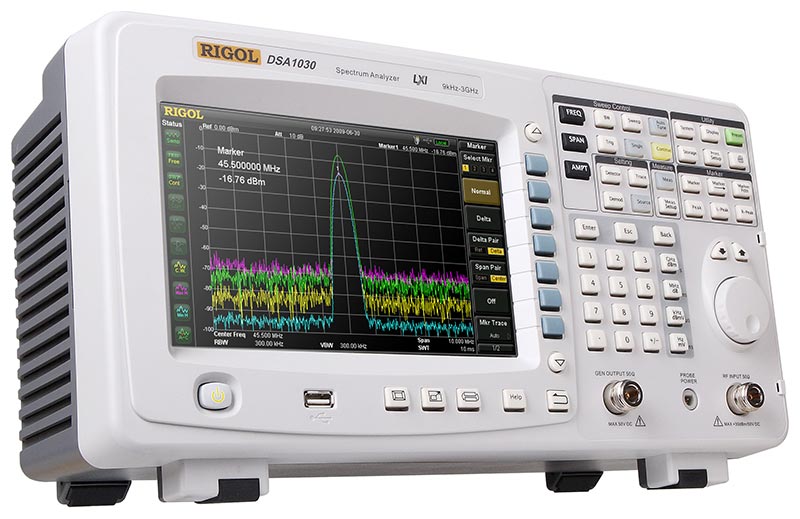

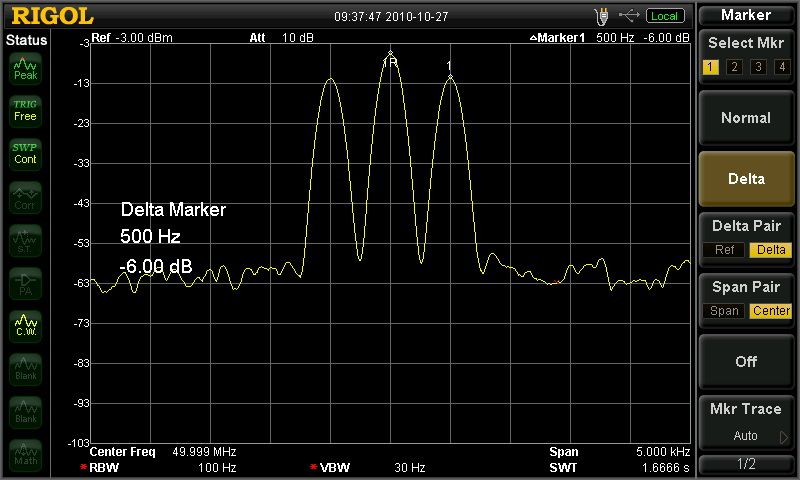

Анализатор спектра Rigol DSA1030 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт высокую производительность и стабильность при анализе спектра. Среди возможностей анализатора спектра Rigol DSA1030 можно отметить расширенные измерения гармоник, шумов и искажений, мощности, ЭМИ измерений. При использовании опционального трекинг-генератора анализатором спектра Rigol DSA1030 можно измерять S-параметры.

Технические характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…3 ГГц
	Разрешение	1 Гц
	Температурная стабильность источника опорной частоты	± 3х10^-6
	Изменение погрешности источника опорной частоты	± 3х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Полоса обзора	Нулевая, 100 Гц…3 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов (центр. частота =500 МГц, RBW≤1кГц)	<-80 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ)	100 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры
	Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц)
	Максимальный уровень на входе (аттенюатор ≥20 дБ)	50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц	без предусилителя: 100 кГц…10 МГц: <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм 10 МГц…2.5 ГГц: <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм 2.5 ГГц…3 ГГц: <-105 дБм с предусилителем (опция DSA-1030-PA): 100 кГц…1 МГц: <-93 дБм 1 МГц…10 МГц: <-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм 10 МГц… 2.5 ГГц: <-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм 2.5 ГГц…3 ГГц: <-123 дБм
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601 (нормальный), 751 (полный экран)
	Количество графиков	3 + основной
	Тип детектора	нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый
	Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
	АЧХ	без предусилителя: < 1,0 дБ : 100 кГц….3 ГГц с предусилителем: < 1,4 дБ : 1 МГц…3 ГГц
	АЧХ
	Аттенюатор	Предел ослабления: 0…50 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц): < 0.8 дБ
		Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): ± 0.4 дБ
	Установка опорного уровеня	Диапазон: -100 дБм…+30 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр
		Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC) <1.5 дБ
	Гармонические искажения 2-го порядка	SHI : +35 дБм
	Интермодуляционные искажения 3-го порядка	TOI: +7 дБм (центральная частота>30 МГц)
	Комбинационные искажения	<-60 дБн
	Собственные комбинационные помехи	<-85 дБм, типично
РАЗВЕРТКА	Диапазон	10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
РАЗВЕРТКА	Диапазон
ВХОД	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Другие входы/выходы	Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)
		Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA
		Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Вход 10 МГц: уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень
		USB Host 2.0 USB Device 2.0
		VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень


ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Удаленное управление	USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
	Демодулятор	АМ/ЧМ модуляция
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа :
	Потребляемая мощность	35 Вт, типично; 60 Вт, масимально
	Габаритные размеры	399 x 223 х 159 мм
	Масса	6,2 кг (без батарей); 7,4 кг (с батареей)
	Внутренняя память данных	Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт
	Рабочая температура	5 ºC …40 ºC
	Рабочая температура	5 ºC …40 ºC

Расширенные измерения (опция DSA-1030-AMK)

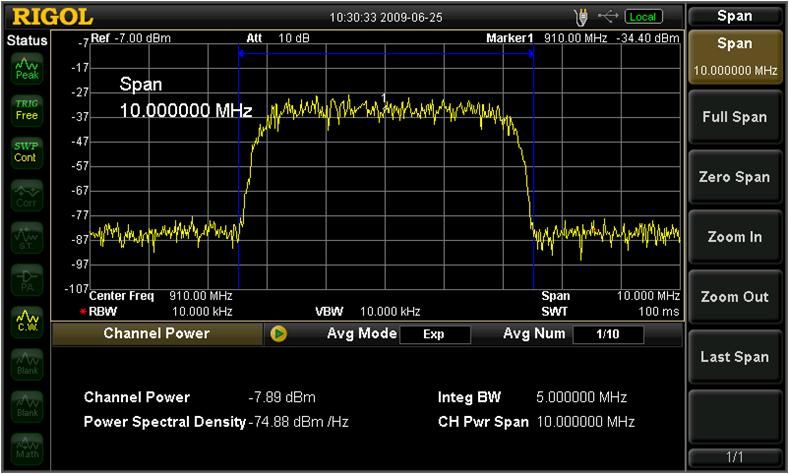

измерение мощности в основном канале
измерение занимаемой полосы
соотношение мощностей в смежных каналах
измерение мощности во временной области при нулевой полосе пропускания
измерение мощности в полосе между двумя максим. точками
измерение отношения сигнал/шум измерение гармонических искажений
измерение интермодуляционных искажений
тестирование в пределах

Стандартная комплектация

Кабель питания
USB кабель
Крышка на переднюю панель
Краткое руководство по эксплуатации

Дополнительная комплектация

адаптер USB-GPIB
предусилитель DSA1030-PA
комплект аксессуаров DSA Utility Kit
опция расширенных измерений DSA1000-AMK
крышка для переднюю панель DSA1000-FPCS
мост для измерения КСВН VB1020
мост для измерения КСВН VB1040
комплект для монтажа в стойку DSA1000-RMSA
мягкая сумка DSA1000-SCBA
зонд ближнего поля RF2
программное обеспечение Ultra Spectrum

Видео

Измерение КСВН в антенне Проверка фильтра анализатором спектра с трекинг-генератором Тестирование на электромагнитную совместимость Создание и демодуляция сигналов FM audio Функция поиска пиков Использование режима с нулевой полосой обзора Операции над графиками Измерение слабых сигналов Измерение фазового шума Использование маркеров Измерения с помощью анализатора спектра

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Документация

Для данного прибора на нашем сайте доступна документация.
Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.
