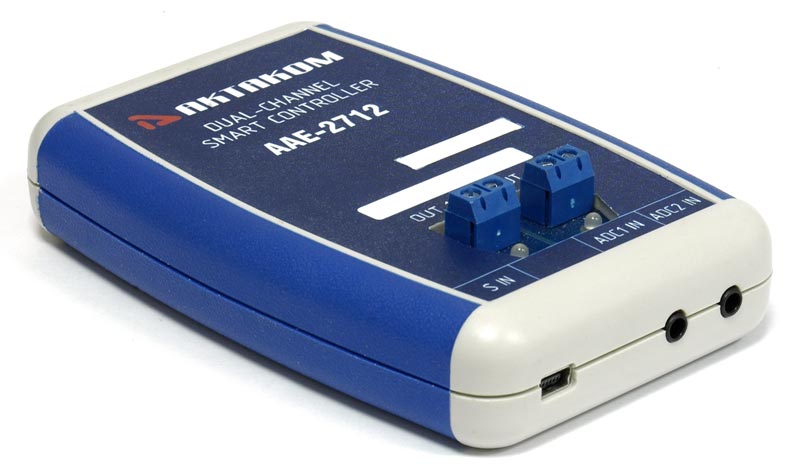

ААЕ-2712 Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле)

Универсальный контроллер с двумя исполнительными каналами ААЕ-2712 предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль ААЕ-2712 содержит два аналогово-цифровых входа, два релейных выхода (нормально разомкнутый «сухой контакт»), цифровой канал ввода-вывода TWI (Two wire interface), подобный шине I²C.

Контроллер AAE-2712 выпускается в различных комбинациях конфигурации аналогово-цифровых входов. Один цифровой канал (4-проводный, подобный I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в контроллере или формирования отметки времени при проведении измерений.

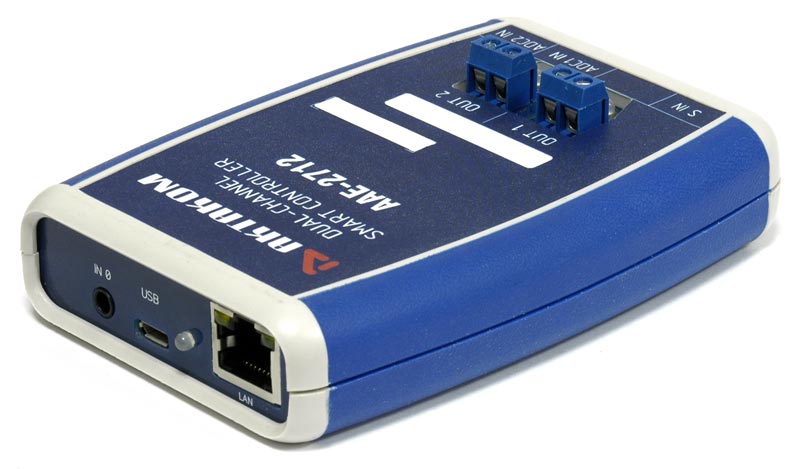

Все управление контроллером и передача данных из него осуществляются через интерфейсы USB и LAN.

Питание контроллера (5 В) осуществляется от разъема интерфейса USB.

Контроллер AAE-2712 не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.

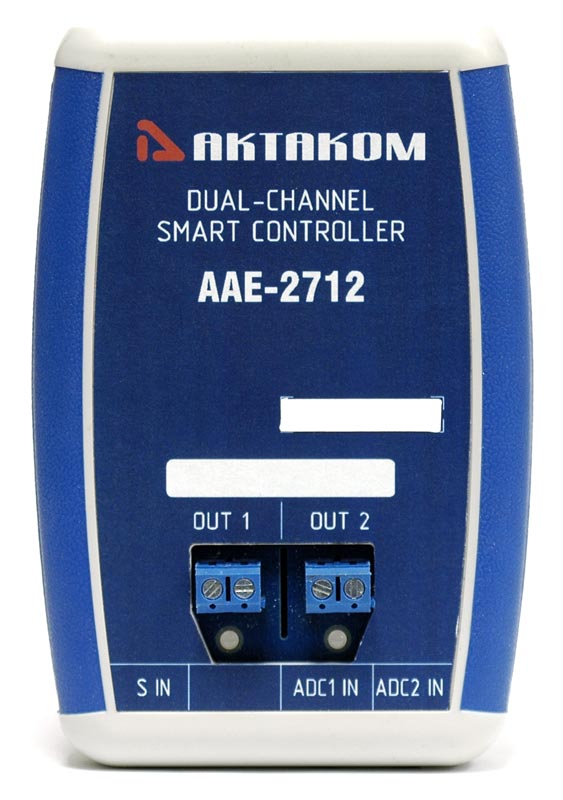

Выходы прибора представляют собой реле типа «сухой контакт» и в нормальном состоянии разомкнуты.

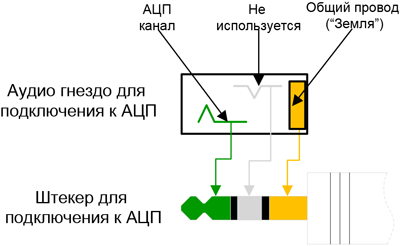

Входы АЦП прибора AAE-2712 гальванически связаны с внутренними цепями прибора, поэтому при подключении к компьютеру по USB гальваническая развязка между входами АЦП и компьютера будет отсутствовать. Если требуется гальванически развязать AAE-2712 от компьютера, необходимо использовать подключение по Ethernet интерфейсу (LAN). Для подключения к АЦП используется аудио гнездо. Назначение контактов приведено на рисунке ниже:

Напряжение, подаваемое на любой вход АЦП прибора, не должно превышать 5 В.

В контроллере AAE-2712 имеется разъем mini-USB, который используется для подключения датчиков или устройств, работающих по интерфейсу TWI (Two wire interface). Линии данных и питания интерфейса не имеют гальванической развязки от внутренней схемы прибора. Соответствие сигналов и контактов разъема mini-USB, используемого для подключения TWI датчиков и устройств, приведено на рисунке ниже:

Технические характеристики

Основные технические характеристики

• Напряжение питания – 4,5 – 5,5 В
• Индикация подачи питания – светодиодная
• Интерфейс связи с ПК – USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10/100Base-T)
• Питание при работе по USB – от шины USB
• Питание при работе через Ethernet – от сетевого адаптера через разъем USB на задней панели прибора
• Количество входных каналов (каналов АЦП) – 2
• Количество выходных каналов (нормально разомкнутый «сухой контакт») – 2
• Количество входов/выходов TWI – 1
• Условия эксплуатации: температура -10 °С...+45 °С, влажность 20...90%

Релейные выходы

• Тип «сухой контакт», нормально разомкнут
• Максимальное рабочее напряжение / ток 250 В / 5 A (переменный ток), 30 В / 5 A (постоянный ток)
• Индикация состояния реле (включено/выключено) – светодиодная

Параметры входов АЦП

• Допустимое входное напряжение 0 – 5 В
• Разрешение – 10 бит
• Интегральная нелинейность ±3 младших значащих бита
• Дифференциальная нелинейность ±2 младших значащих бита
• Ошибка смещения ±2 младших значащих бита

Параметры интерфейсного входа/выхода TWI

• Линия питания интерфейса – 3,3 В
• Тип разъема – mini-USB
• Подтяжка интерфейсных линий – через 10 кОм к линии питания 3,3 В

Вход внешней синхронизации

• Тип входного разъема: аудио (стерео), диаметр 3,5 мм
• Входное сопротивление 1 кОм
• Порог срабатывания по входу синхронизации 2 В
• Максимальное входное напряжение входа синхронизации 5 B

Для настройки сетевых параметров для работы по интерфейсу LAN используется программа ANC, при подключении модуля по интерфейсу USB.

ААЕ-2712 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному устройству или USB, модуль определяет подключение (активный интерфейс) как LAN.

Возможности программного обеспечения

Приложение Aktakom Smart Controller (ASC) предназначено для управления и программирования (для работы по заданной программе в автономном режиме) модуля ААЕ-2712.

Имеет два режима работы: административный и пользовательский. Административный режим позволяет запрограммировать работу прибора в автономном режиме, пользовательский — запустить / остановить введенную в контроллер программу или включить/выключить исполнительные реле контроллера, вне зависимости от работы программы.

Программирование контроллера для работы в автономном режиме поддерживает функции:

• Таймер (включение/ выключение реле) по двум каналам;
• Часы (астрономическое время) (включение выключение реле) по двум каналам;
• Срабатывания реле по результатам измерений;
• Произвольная программа, введенная пользователем на основе простого мнемоязыка.

Одна программа в контроллере обеспечивает работу обоих каналов реле.

Данное программное обеспечение позволяет быстро и при минимальных затратах конфигурировать управленческие процессы (функции), наиболее часто требующие малой автоматизации в лаборатории или в офисе.

Таймер

Таймер включения /выключения двух каналов реле в заранее заданные периоды времени дает возможность дистанционного пользовательского включения / выключения в любое время (т.е. независимо от автономной программы, записанной в контроллере). Таймер задает относительные интервалы времени и не связан с астрономическим временем.

Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором), после подачи команды «пуск» (через 20 минут выключится автоматически). Команда подается пользователем.

При этом одновременно можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

Пользователей одного контроллера (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).

Часы

Часы привязываются к астрономическому времени.

Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором) в заранее заданное время дня (время задано администратором).

Команда старт / стоп может подаваться пользователем. При остановке программы часы не сбрасываются. При этом независимо от работы по часам можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

Пользователей у одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В контроллере реализован алгоритм обработки событий (FIFO).

Результаты измерений

Типичное применение — термостат (поддержание заданной температуры)

Произвольная программа

Для формирования произвольной программы используется встроенный мнемоязык.

Совместимое программное обеспечение

• AAE-27xx_SDK_Base Базовый комплект средств разработки ПО
  Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
• Aktakom AULServer Программное обеспечение AUL Сервер
  Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
• ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
• ASC Aktakom Simple Controller Программа управления

• ASC Light Aktakom Smart Controller Программа управления

• ААЕ-27xх_SDK Полный комплект средств разработки ПО
  Полный комплект разработчика программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для универсального контроллера LAN/USB с двумя исполнительными каналами (реле) ААЕ-2712\AAE-2722. Работает в среде Windows и LabView с интерфейсами USB и LAN.
