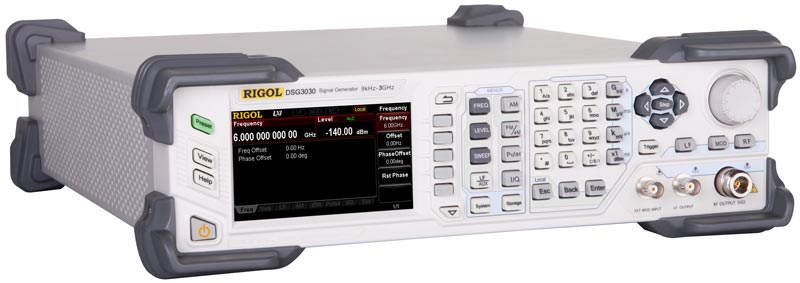

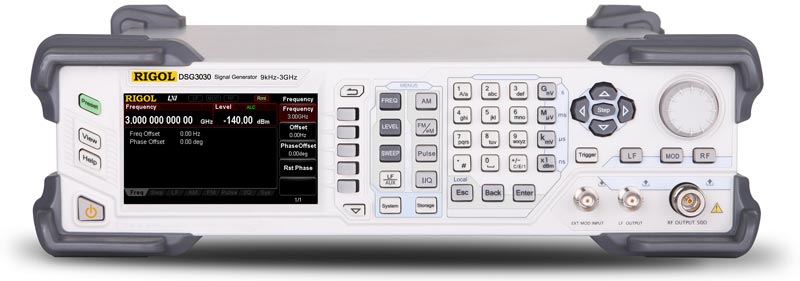

Генератор сигналов высокочастотный Rigol DSG3030 обладает широким диапазоном частот (9 кГц...3 ГГц) и низким фазовым шумом. Сочетание широкого диапазона частот, высокой стабильности и высокой выходной мощности обеспечивает генератору сигналов Rigol DSG3030 широкую область применения: разработка и отладка потребительской электроники, аудио- и видеотехники, средств связи и др. Генератор сигналов Rigol DSG3030 сочетает в себе функции СВЧ генератора, модулятора и генератора импульсов. Но этим его функциональность не ограничивается: Rigol DSG3030 опционально может иметь входы и выходы I/Q модуляции, что превратит его в векторный генератор.

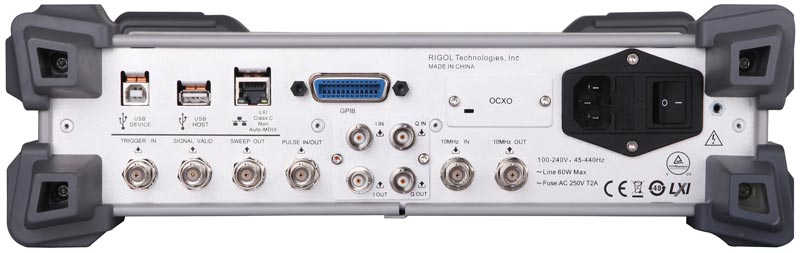

Генератор сигналов Rigol DSG3030 предлагает широкий выбор интерфейсов для дистанционного управления и передачи данных, среди них: USB, GPIB и LAN (LXI-C). Управление генератором Rigol DSG3030 осуществляется при помощи универсального программного обеспечения Ultra Sigma и/или наборами SCPI-команд.
Технические характеристики
Характеристика
Значение
ЧАСТОТА
Частотные характеристики
Диапазон частот
9 кГц ~ 3 ГГц
Разрешение
0,01 Гц
Скорость переключения
<10 мс (типичное)
Фазовый сдвиг
настраиваемый, с шагом 0,01°
Частотные диапазоны
Частотные диапазоны
Значение частоты
N
1
2
3
4
5
6
7
8
f ≤ 23,4375 МГц
23,4375 МГц < f ≤46,875 МГц
46,875 МГц < f ≤ 93,75 МГц
93,75 МГц < f ≤ 187,5 МГц
187,5 МГц< f ≤ 375 МГц
75 МГц< f ≤ 750 МГц
750 МГц< f ≤ 1500 МГц
1500 МГц < f ≤ 3000 МГц
1
0,03125
0,06625
0,125
0,25
0,5
1
2
Внутренний источник опорной частоты
Частота опорного генератора
10 МГц
Температурная стабильность (0°С ~ 50°С)
<0,5 ppm
<5 ppb (с опцией OCXO-A08)
Старение
<1 ppm / год
<30 ppb / год (с опцией OCXO-A08)
Выход внутреннего опорного генератора
Частота
10 МГц
Уровень
+8 дБ (типичное)
Выходной импеданс
50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота
10 МГц
Уровень
0дБ ...+10 дБ (типичное)
Входной импеданс
50 Ом (номинальное)
Максимальная девиация
±5 ppm
Свипирование по частоте
Рабочие режимы
пошаговое, по списку
Режим
одиночное, непрерывное
Диапазон
полный
Форма
треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм)
< -30 дБн
Субгармонические искажения (CW режим, f ≤ 3 ГГц)
< -65 дБн; < -80 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм,
отстройка >10 кГц)
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
В графу Verification code вводите код верификации, что прописан справа от данной графы.
Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
Выполняете пп.1-6. способа 1
Сохраняете полученный сгенерированный код
Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
Соединяете ПК и прибор кабелем USB
Находите в ПО свой прибор (например MSO7054)
Вызываете панель управления SCPI командами
В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
После активации опций прибор рекомендуется перезапустить заново
Какие условия эксплуатации предусмотрены для данного генератора сигналов?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
Не допускается подача внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабеля не перепутайте входной разъем с выходными.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Для данного прибора на нашем сайте доступна документация. Для загрузки документации перейдите в раздел , затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.
