ADS-3062L Двухканальный USB осциллограф - приставка

Осциллографы цифровые серии АКТАКОМ ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.

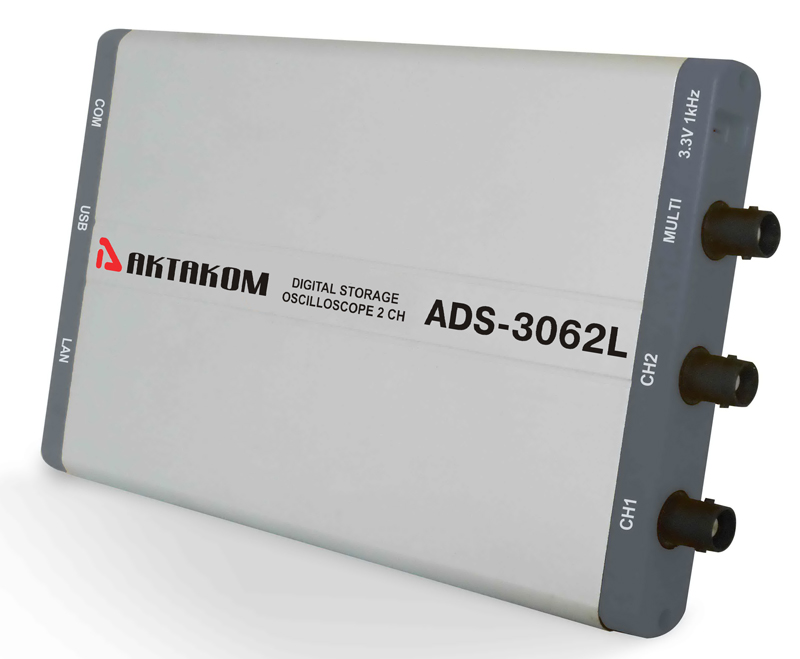

USB осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/сек для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус. Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс

Технические характеристики

Характеритстика			Значение
Полоса пропускания			60 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)		500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход	Связь по входу		закрытый
	Входной импеданс		1 MΩ ±2% в параллель 10 пФ ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		40 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек
	Коэффициент развертки		5 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		5 мВ/дел ~ 5 В/дел
	Полоса пропускания для аналогового периодического сигнала		60 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)		≤5.8 нс (типичное)
	Погрешность коэф. усиления		±3%
	Погрешность коэф. усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /, FFT
	Фигуры Лиссажу	Диапазон	Полный
		Сдвиг фаз	±3 градуса
Система запуска	Режим запуска		Однократный, обычный, авто
	Тип запуска		Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
	Запуск по видеосигналу		NTSC, PAL и SECAM
	Диапазон установки уровня запуска		±5 делений от центра экрана
Интерфейс			USB 2.0, LAN
Входы/выходы			Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание			от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN
Потребляемая мощность			менее 5 Вт
Габаритные размеры			190 мм × 120 мм × 18 мм (Д*В*Г)
Вес			около 260 гр

Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов (поставляется с прибором)

Назначение

Приложение предназначено для полнофункционального управления приборами ADS-3112 , ADS-3062 , ADS-3112L, ADS-3062L , сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Возможности

Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора.

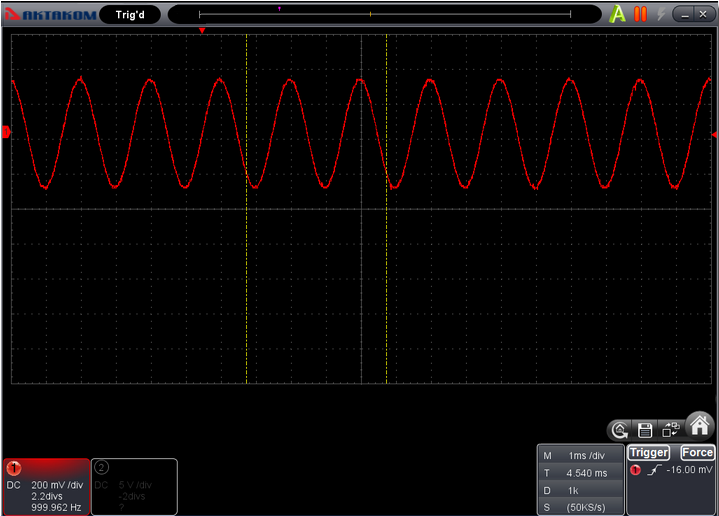

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика.
В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:

1. Период
2. Частота
3. Время спада
4. +Длительность импульса
5. -Длительность импульса
6. +Коэффициент заполнения
7. -Коэффициент заполнения
8. Впик.
9. Вмакс.
10. Вмин.
11. Вамп.
12. Вверш.
13. Восн.
14. Положительный выброс
15. Отрицательный выброс
16. Усреднение
17. Вскз.
18. Частота сигнала (параметры импульса)
19. Задержа нарастания
20. Задержка спада

Математическая обработка

AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов 1 и 2 и БПФ.

Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.

Стандартная комплектация

• прибор
• осциллографические щупы – 2 шт.
• сетевой кабель
• сетевой адаптер
• USB кабель для подключения к ПК
• Чехол
• руководство по эксплуатации (краткая инструкция)
• Программное обеспечение Aktakom DSO-SoftV Программное обеспечение для осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

• Aktakom DSO-SoftV Программное обеспечение для осциллографов
  Приложение предназначено для полнофункционального управления приборами ADS-3112, ADS-3062, ADS-3112L, ADS-3062L, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
