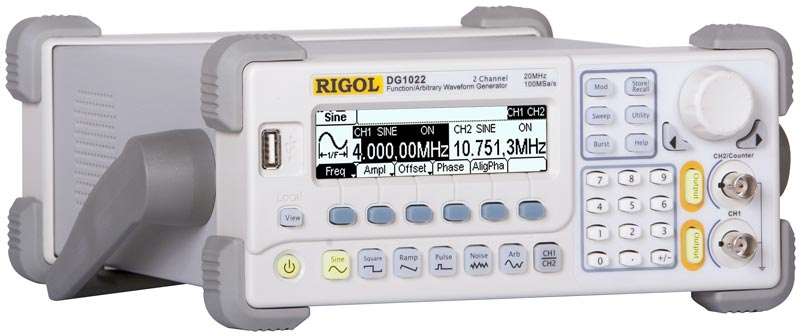

RIGOL DG1022 Универсальный генератор сигналов

DG1022 Универсальный генератор сигналов
DG1022 Универсальный генератор сигналов
Торговая марка: RIGOL
Замена: DG1022Z
USB Host

Универсальный генератор стандартных (5 форм) и произвольной форм сигналов (48 типов), пачек импульсов. 2 канала. Полоса - 20 МГц (синус). Дискретизация 100 Мвыб/сек. Разрешение по вертикали: 14 бит /10 бит (канал 1/2). Режимы модуляции AM, FM, PM, FSK. Режим качания частоты. Режим пачек импульсов. Ч/б графический ЖК-дисплей. Интерфейс USB-host, USB -device. Встроенный частотомер 100мГц-200МГц, Габариты 232 х 108 х 288. Dес 2,7 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Универсальный генератор сигналов Rigol DG1022 обладает достаточно широкими функциональными возможностями при невысокой цене. Rigol DG1022 способен формировать сигналы стандартных форм, специальных форм, сигналы с различными видами модуляции (АМ, ЧМ, ФМ, ЧМн), пачки импульсов. Кроме того, в генераторе сигналов Rigol DG1022 имеется функция свипирования (качания частоты), а также возможность генерировать формы сигнала, созданные пользователем.

Основные характеристики

  • DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех.
  • Количество каналов - 2
  • Частота дискретизации 100 Mвыборок/с
  • Разрешение по вертикали - 14 бит (канал 1), 10 бит (канал 2)
  • Длительность записи: 2 - 4К точек (канал 1), 2 - 1К точек (канал 2)
  • Память на сохранение 10 форм сигнала
  • Формы сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, и 48 видов встроенной произвольной формы
  • Характеристики частот:
    • Синусоидальная: 1 мкГц – 20 МГц
    • Прямоугольная: 1 мкГц – 5 МГц
    • Импульс: 500 мкГц - 3 МГц
    • Пилообразная: 1 мкГц – 150 кГц
    • Белый шум: диапазон частот 5 МГц (-3 дБ)
    • Сигналы произвольной формы: 1 мкГц – 5 МГц
  • Разрешение: 1 мкГц
  • Диапазон амплитуд (нагрузка 50 Ом): 2 мВп-п ...10 Вп-п (канал1); 2 мВп-п...3 Вп-п (канал2);
  • Диапазон амплитуд (нагрузка 1 МОм): 4 мВп-п...20 Впик-пик (канал1); 4 мВп-п...6 Вп-п (канал2);
  • Погрешность (частота 1 кГц): ±1% уст. знач. ±1 мВп-п
  • Смещение: ± 5 В (50 Ом); ± 10 В (1 МОм);
  • Развитая функция модулирования, различные методы модуляции (канал 1): AM, FM, PM и FSK

Синусоидальный сигнал

  • Коэффициент гармоник (<1 Вп-п):
    DC...20 кГц: -70 дБн
    20 кГц...100 кГц: -70 дБн
    100 кГц...1 МГц: -55 дБн
    1 МГц...10 МГц: -40 дБн
  • Фазовый шум:
    -108 дБн/Гц @ 10 кГц

Меандр

  • Время нарастания:
    <20 нс
  • Выброс:
    < 5%
  • Скважность:
    20..80 % (1 мкГц...3 МГц)
    40...60% (3 МГц...4 МГц)
    50% (4 МГц...5 МГц)

Импульсный сигнал

  • Длительность импульса:
    20 нс ... 2000 с с минимальным разрешением 1 нс
  • Выброс:
    < 5%

АМ-модуляция

  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска: внутренний / внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
  • Глубина АМ: 0 – 120%

ЧМ-модуляция

  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска: внутренний / внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
  • Девиация частоты: 0 – 5 МГц

ФМ-модуляция

  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска: внутренний / внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
  • Девиация фазы: 0 – 360°

ФСК-манипуляция

  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска: внутренний / внешний
  • Внутренняя частота FSK: 2 мГц – 50 кГц; коэф. заполнения – 50%

Свипирование

  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска: внутренний / внешний / ручной
  • Линейный и логарифмический закон
  • Направление: вверх и вниз
  • Время свипирования: 1 мс – 500 с

Пакетный режим

  • Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
  • Источник запуска: внутренний / внешний / ручной
  • Тип: с количеством циклов от 1 -50 000 циклов, неограниченный, стробированный
  • Начальная фаза: -180° - +180°
  • Внутренний период: 1 мкс – 500 с
  • Источник стробирования: внешний запуск

Частотомер

  • Измерение: частота, преиод, длительность положительного и отрицательного импульса, скважность
  • Диапазон: 100 мГц... 200 МГц
  • Разрешение: 6 разрядов

Общие характеристики

  • Внешний эталонный (опорный) входной сигнал частотой 10 МГц
  • Дисплей: монохром ЖК дисплей 256 х 64
  • Многоязыковый пользовательский интерфейс
  • Стандартные интерфейсы: USB-host, USB-device
  • Питание: 100 – 240 В
  • Габариты, мм: 232х108х288
  • Масса, кг: 2,7

Стандартная комплектация

  • Шнур питания
  • Кабель BNC
  • Краткое руководство по эксплуатации
  • Гарантийный талон

Дополнительная комплектация

  • Кабель BNC
  • Коннектор 50 Ом
  • Аттенюатор 40 дБ

Часто задаваемые вопросы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

  • Как активировать опции для приборов Rigol?
    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного генератора сигналов?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабеля не перепутайте входной разъем с выходными.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх
