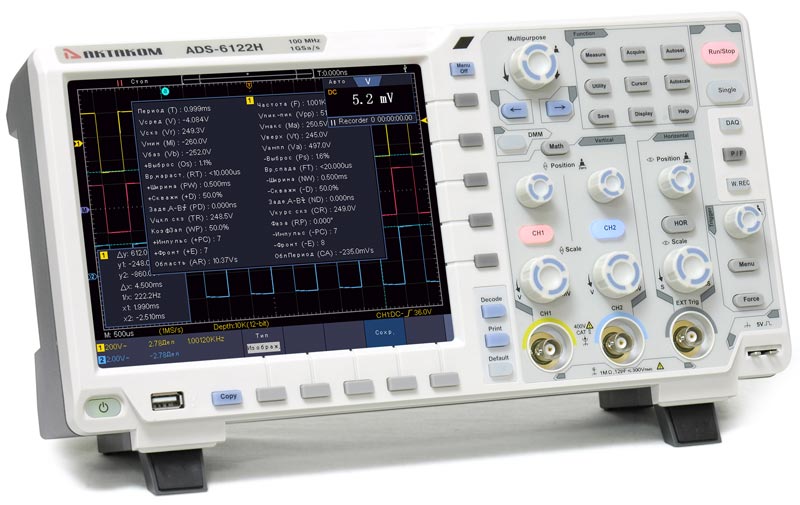

Осциллограф цифровой АКТАКОМ ADS-6222HV является сочетанием непревзойденной функциональности и отличных технических характеристик при доступной цене.
В осциллограф АКТАКОМ ADS-6222HV установлен выход VGA, что позволяет передавать изображение с экрана осциллографа, например, на телевизор или проектор при использовании в учебных целях.
В осциллографах данной серии с индексом "H" устанавливается АЦП с максимальным разрешением 14 бит.
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)
±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит )
±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 и 14 бит)
не нормируется (в режиме 14 бит)
Погрешность коэф. усиления (усреднения)
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV
Можно ли расширить полосу пропускания в цифровых осциллографах Актаком серии ADS-6000?
Нет.
Расширить полосу пропускания программным или аппаратным способом в цифровых осциллографах серии ADS-6000 нельзя. Наверх
Как зарядить и проконтролировать заряд батареи в переносных цифровых осциллографах Актаком серии ADS-6000?
Для батарейного питания моделей данной серии используется только XDS батарея. Это дополнительная опция, которая не входит в комплект поставки. Батарея устанавливается в батарейный отсек прибора. XDS батарея не предназначена для применения в осциллографах серии ADS-2000.
При получении новой батареи она может быть не полностью заряжена. Перед первым использованием зарядите аккумулятор минимум в течение 12 часов. После полной зарядки аккумулятора его может хватить от 2 до 4 часов работы в зависимости от конкретной модели прибора, интенсивности использования, температурных режимов эксплуатации и пр.
При подаче питания на осциллограф от батареи в правом верхнем углу дисплея будет отображаться индикатор заряда батареи.
Если индикатор не появился, то включите его через меню: Нажмите кнопку UTILITY, далее Function в нижнем меню и затем выберите пункт Display в левом меню. Далее в элементе меню Battery выберите ON для отображения символа установленной батареи.
Если символ батареи отображается без заливки, то прибор сможет работать не более 5 минут.
Для зарядки батареи, находящейся в приборе, используется сетевое питание прибора. Только при работе прибора от сети батарея заряжается. Наверх
Можно ли включить функцию логического анализатора в осциллографах Актаком серии ADS-6000?
Нет, такой возможности в осциллографах серии ADS-6000 не предусмотрено. Наверх
Подходят ли SDS батареи для использования в осциллографах Актаком серии ADS-6000?
Нет. SDS батарея не предназначена для применения в осциллографах серии ADS-6000.
Для батарейного питания любой из двух- и четырехканальных моделей серии ADS-6000 (кроме ADS-6332, ADS-6352, ADS-6134 и ADS-6144) нужно использовать XDS батарею. Наверх
Можно ли в осциллографы Актаком серии ADS-6000 установить дополнительные опции после покупки прибора?
К сожалению, практически все дополнительные опции
ADS-6000FG1 и ADS-6000FG2 Опции встроенного генератора;
ADS-6000DMM Опция встроенного мультиметра
ADS-6000DEC Опция декодирования I2C/SPI/RS232
ADS-6000CAN Опция декодирования CAN
ADS-6000VGA Опция VGA выход
ADS-6000TDS Опция сенсорного дисплея
установить в прибор ПОСЛЕ ПОКУПКИ НЕЛЬЗЯ!
Эти опции устанавливаются на заводе-изготовителе и указываются в предварительном заказе.
После покупки в прибор можно установить только батарейное питание (XDS батарея). Наверх
Что означает буква «H» в индексе некоторых моделей осциллографов Актаком?
Буква «H» в индексе модели означает, что в приборе используется высокоскоростной АЦП, который позволяет добиться аппаратного разрешения по вертикали 12 и/или 14 бит вместо стандартных 8 бит.
Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?
Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.
Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).
Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.
1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.
2. Кнопками под экраном прибора задайте настройки:
Тип
Сигнал: Формат сохранения - осциллограмма Настройки: Формат сохранения - установки Изображение: Формат сохранения - изображение Запись: Режим покадрового регистратора
Источник
Канал1
Канал2
Матем.
Все.
Ячейка&Вызов - вызов из ячейки памяти.
Место хранения – usb-накопитель.
Кнопка Сохр. запускает процедуру сохранения.
На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.
Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Soft6000
Почему в некоторых приборах сбрасываются часы реального времени?
Часы реального времени в любом приборе, например, в осциллографе,
питаются от встроенного аккумулятора, который имеет особенность
разряжаться. Поэтому сброс часов реального времени может происходить. Не
следует забывать, функция часов является вспомогательной функцией и не
прописана в технических параметрах прибора. Отсутствие этой функции в
приборе, некорректная работа или сброс часов не могут быть отнесены к
недостаткам прибора. Наверх
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как передать данные из внутренней памяти прибора на внешний носитель или ПК?
Для копирования данных, сохраненных в памяти прибора, необходимо воспользоваться программным обеспечением AKTAKOM DSO-Soft6000.
В меню Communications нужно выбрать пункт Get Saved Data:
Откроется окно представленное на иллюстрации:
Необходимо выбрать сохраненный в памяти прибора файл, указать путь для сохранения с помощью кнопки "Browse" и имя файла и нажать кнопку "GetSavedData".
Данные будут сохранены в указанный файл и отображены в ПО:
