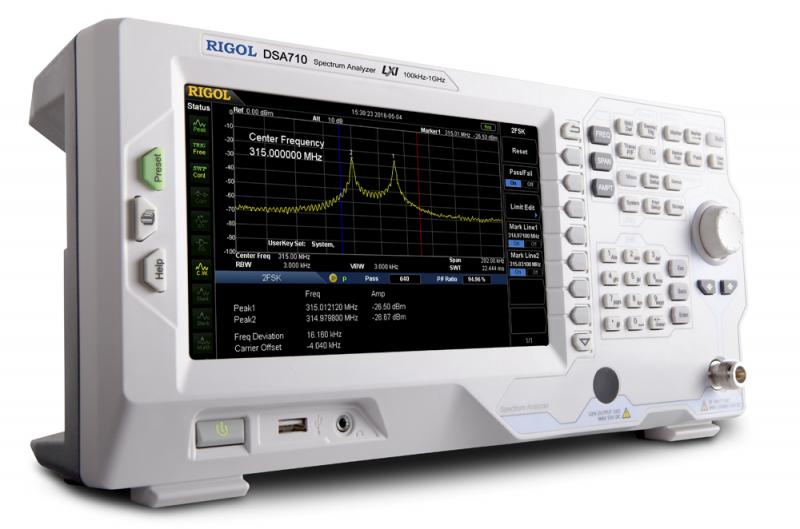

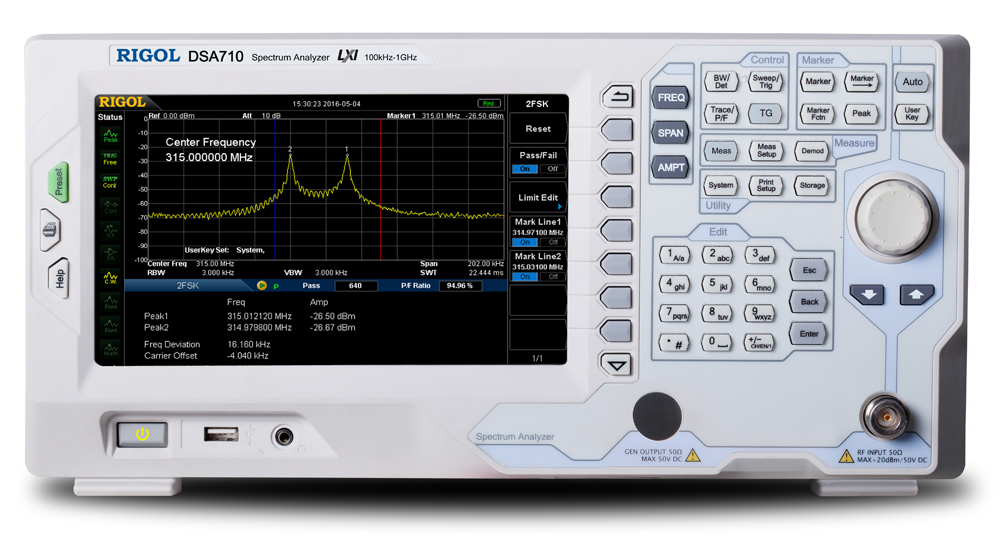

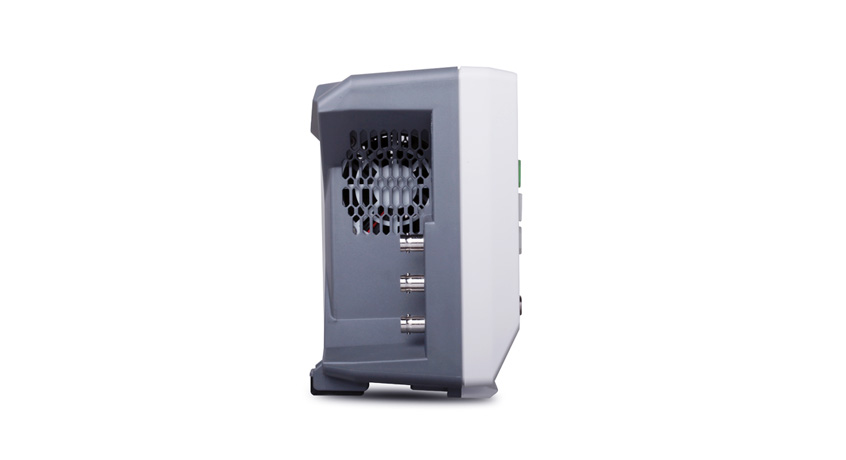

RIGOL DSA710 Анализатор спектра
RIGOL DSA710 Анализатор спектра
|
|
|
Торговая марка:
Снято с производства Замена: DSA815-TG
Цифровой анализатор спектра 100 кГц - 1 ГГц; погрешность 1 ppm , средний уровень соб. шума: -110 дБм (п/у - 130 дБм); макс. уровень +30 дБмВт; RBW: от 100 Гц; фаз. шум: -80 дБн/Гц @10 кГц; маркерные измерения; запись спектрограмм и настроек; опция EMI измерений и квазипик. детектор, опция расширенных измерений, опция бесшовного захвата сигнала. Цв. ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,25 кг
|
Розничная цена:
285 714,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Анализатор спектра Rigol DSA710 обладает достаточно широкими измерительными возможностями, включая расширенные измерения мощности, гармоник, шумов и искажений, ЭМИ измерений, по доступной цене. В анализаторе спектра Rigol DSA710 реализована цифровая технология ПЧ, что даёт высокую производительность и стабильность при анализе спектра. Функциональные возможности анализатора спектра Rigol DSA710 можно расширить с помощью дополнительных опций (например, для непрерывного захвата сигналов).
Технические характеристики
|
Характеристики
|
Параметры
|
Значения
|
|
ЧАСТОТА
|
Частотный диапазон
|
100 кГц…1 ГГц
|
|
Разрешение
|
1 Гц
|
Начальная калибровочная точность
|
<± 1х10-6
|
|
Температурная стабильность источника опорной частоты
|
<± 2х10-6
|
|
Изменение погрешности источника опорной частоты
|
<± 2х10-6/год
|
|
Погрешность измерения частоты
|
Разрешение маркера:
полоса обзора / (кол. точек развертки-1)
|
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
|
Счетчик частоты
|
Разрешение
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
|
|
Полоса обзора
|
Нулевая, 100 Гц…1 ГГц
|
|
Погрешность полосы обзора
|
± полоса обзора / (кол. точек развертки-1)
|
Плотность фазовых шумов
|
<-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц
|
|
ПОЛОСА ПРОПУСКАНИЯ
|
Полоса пропускания ПЧ (-3 дБ )
|
100 Гц… 1 МГц,с шагом 1-3-10
|
|
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)
|
200 Гц, 9 кГц, 120 кГц
|
|
Избирательность фильтров по уровням (60 дБ/3 дБ)
|
<5:1
|
|
Погрешность установки полосы пропускания ПЧ
|
<5%
|
|
Полоса пропускания видео
|
1 Гц … 3 МГц, с шагом 1-3-10
|
|
АМПЛИТУДА
|
Диапазон измерения уровня
|
Уровень собственных шумов … +20 дБм
|
Максимальный уровень на входе (аттенюатор 30 дБ)
|
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень
|
|
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц
|
без предусилителя:
100 кГц…1 МГц: <-90 дБм, типично -110 дБм
1 МГц…1 ГГц: <-100 дБм, типично -110 дБм
с предусилителем:
100 кГц…1 МГц: <-110 дБм-, типично -130 дБм
1 МГц…1 ГГц: <-120 дБм, типично -130 дБм
|
Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)
|
без предусилителя:
< 0,7 дБ
с предусилителем:
< 1,0 дБ
|
|
Аттенюатор
|
Предел ослабления:
0…30 дБ, с шагом 1 дБ
|
|
Погрешность переключения (центральная частота =50 МГц, относит. 10 дБ):
< 0,5 дБ
|
Абсолютная амплитудная погрешность
(центральная частота =50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
|
± 0.4 дБ
|
|
Установка опорного уровня
|
Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ
|
|
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
|
|
Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
<1,5 дБ
|
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
|
SHI : +40 дБм
|
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ)
|
TOI: +10 дБм (центральная частота>30 МГц)
|
Проникновение центральной частоты
Побочные сигналы
|
<-60 дБн
|
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
|
<-88 дБм, типично
|
Переключение разрешения по полосе пропускания
(относит. 1 кГц RBW)
|
<0,1 дБ
|
|
Логарифмическая шкала
|
1 дБ…200 дБ
|
|
Линейная шкала
|
0 до опорного уровня
|
|
Количество точек
|
601
|
|
Количество графиков
|
3 + основной
|
|
Тип детектора
|
Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квази-пиковый (опция DSA800-EMI)
|
|
Операции над графиками
|
очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
|
|
Единицы измерения
|
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
|
|
РАЗВЕРТКА
|
Диапазон
|
10 мс… 1000 с (нулевой обзор)
20 мкс ….1000 с (100 Гц ≤ полоса обзора ≤ 1 ГГц)
|
ПРЕДУСИЛИТЕЛЬ
|
Усиление 100 кГц…1 ГГц
|
20 дБ (штатно)
|
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА
(опция SSC-DSA)
|
Диапазон измерения
|
202 кГц
|
Скорость измерения
|
650 спектр/с
|
|
ВХОДЫ / ВЫХОДЫ
|
ВЧ вход
|
Соединитель N-типа (female) ; 50 Ом;
|
|
Вход / выход опорного генератора
|
Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)
Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм
Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типично
|
|
Вход внешнего запуска
|
Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
|
Интерфейсы коммуникационные
|
USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)
GPIB опция, через соединитель USB-GPIB
|
|
Запуск
|
Источник запуска
|
свободный, видео, внешний
|
|
Внешний запуск
|
5 В TTL уровень
|
|
ОБЩИЕ ДАННЫЕ
|
Дисплей
|
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
|
|
Поддержка принтера
|
Протокол PictBridge
|
Сохранение в память
|
USB флэш устройство (не идет в комплекте)
Встроенный флэш диск
|
|
Напряжение питания
|
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
|
|
Потребляемая мощность
|
35 Вт, типично;
50 Вт, максимально
|
|
Габаритные размеры
|
361,6 x 178,8 х 128 мм
|
|
Масса
|
4,25 кг
|
|
Рабочая температура
|
0 ºC …50 ºC
|
Относит. влажность
|
≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)
|
Расширенные измерения
- ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
- измерение мощности в основном канале (опция DSA800-AMK)
- измерение занимаемой полосы (опция DSA800-AMK)
- соотношение мощностей в смежных каналах (опция DSA800-AMK)
- измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
- измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
- измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
- измерение гармонических искажений (опция DSA800-AMK)
- измерение TOI (опция DSA800-AMK)
- непрерывный захват сигнала (опция SSC-DSA)
Стандартная комплектация
- Анализатор спектра
- Кабель питания
- Краткое руководство по эксплуатации
Дополнительная комплектация
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Как активировать опции для приборов Rigol?
| Какие условия эксплуатации предусмотрены для данного анализатора спектра? |
|
Условия эксплуатации:
- Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 90% при температуре 25 °С.
- Атмосферное давление от 495 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается замыкать накоротко выходные или входные разъёмы прибора.
- Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
- Не допускается подача внешнего сигнала с неправильной полярностью.
- Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
- Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
- Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
