RIGOL DSA832E-TG Анализатор спектра с опцией трекинг-генератора

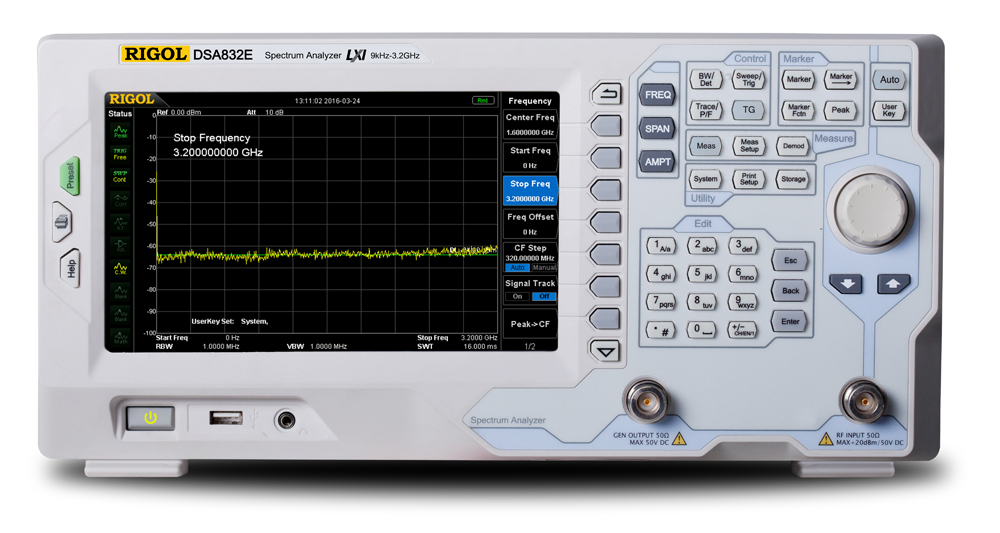

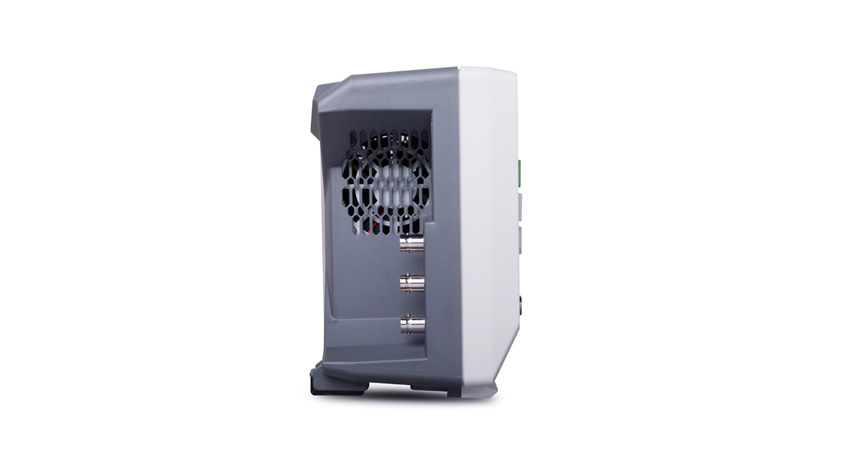

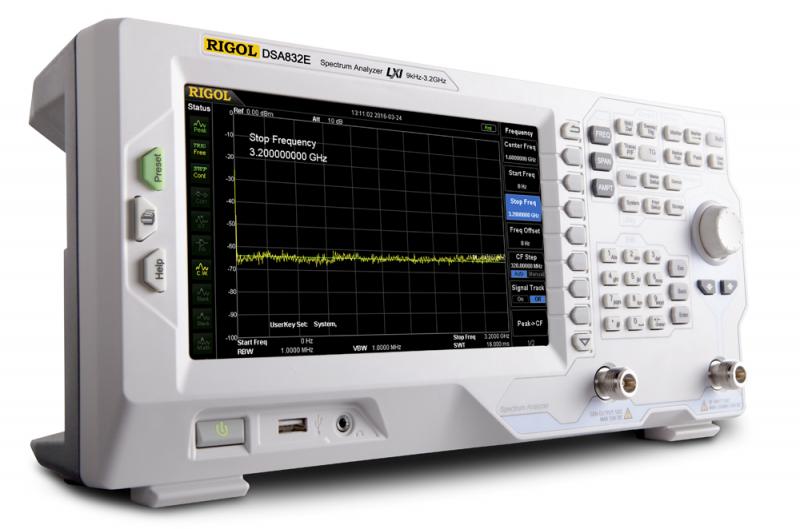

DSA832E-TG Анализатор спектра с опцией трекинг-генератора - Вид спереди

◄ ►

Торговая марка:
Номер в Госреестре СИ: 61272-15

Цифровой анализатор спектра 9 кГц - 3,2 ГГц; стабильность 2 ppm/год, средний уровень собственного шума: -151 дБмВт / -161 дБмВт (приведен к 1 Гц); максимальный уровень +20 дБмВт; RBW: 10 Гц…1 МГц; фазовый шум: -90 дБн/Гц @ 10 кГц; маркерные измерения; запись спектрограмм и настроек. Трекинг-генератор: частотный диапазон 100 кГц - 3,2 ГГц,. выходной уровень -40 дБм...0 дБм. Цветной ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,55 кг.

Розничная цена: 415 140,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)

Анализатор спектра Rigol DSA832E-TG - это лёгкий и компактный прибор, предлагающий достаточно широкие измерительные возможности по доступной цене. Благодаря цифровой технологии ПЧ, Rigol DSA832E-TG обеспечивает исключительную производительность и стабильность при анализе спектра. Функциональность анализатора спектра Rigol DSA832E-TG можно существенно расширить путем установки дополнительных опций, например добавить возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Кроме того, опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832E-TG для измерения S-параметров.

Технические характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…3,2 ГГц
	Разрешение	1 Гц
	Начальная калибровочная точность	<± 1х10^-6
	Температурная стабильность источника опорной частоты	<± 1х10^-6
	Изменение погрешности источника опорной частоты	<± 2х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: полоса обзора / (кол. точек развертки-1)
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Счетчик частоты	Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
	Полоса обзора	Нулевая, 100 Гц…3,2 ГГц
	Полоса обзора	Нулевая, 100 Гц…3,2 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов	<-90 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (-3 дБ )	10 Гц… 1 МГц,с шагом 1-3-10
	Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
	Избирательность фильтров по уровням (60дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе (аттенюатор 30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.	без предусилителя: 9 кГц...100 кГц: <-110 дБм типично 100 кГц…5 МГц: <-122 дБм, типично -125 дБм 5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм с предусилителем : 100 кГц…1 МГц: <-142 дБм типично 1 МГц…5 МГц: <-140 дБм, типично -143 дБм 5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм
	Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)	без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ
		без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ
	Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): < 0,3 дБ

	Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)	< 0,3 дБ
	Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,0 дБ
	Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +40 дБм
	Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ)	TOI: +7 дБм
	Проникновение центральной частоты Побочные сигналы	<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-90 дБм; <-100 дБм, типично
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601
	Количество графиков	3 + основной
	Тип детектора	Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квази-пиковый (опция DSA800-EMI)
	Операции над графиками	очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА	Диапазон	1 мс… 3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц) 20 мкс …3200 с (нулевой обзор) запуск: непрерывный, однократный
РАЗВЕРТКА	Диапазон
ПРЕДУСИЛИТЕЛЬ	Усиление (100 кГц...3,2 ГГц)	17 дБ (номинальное)
ВХОДЫ/ВЫХОДЫ	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Вход/выход опорного генератора	Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм , +8 дБм типично



	Вход внешнего запуска	Соединитель типа BNC (female) Импеданс 1 кОм (типичное)
	Интерфейсы коммуникационные	USB Host 2.0 USB Device 2.0 LAN (LXI core 2011) GPIB опция, через адаптер USB-GPIB
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень



Трекинг-генератор	Частотный диапазон	100 кГц...3,2 ГГц
	Выходной уровень	-40 дБм...0 дБм
	Разрешение	1 дБ
ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Сохранение в память	USB флэш устройство (не идет в комплекте) Встроенный флэш диск
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
	Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
	Габаритные размеры	361,6 x 178,8 х 128 мм
	Масса	4,55 кг
	Рабочая температура	0 ºC …50 ºC
	Относит. влажность	≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC)
	Относит. влажность	≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC)

Расширенные измерения

ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
измерение мощности в основном канале (опция DSA800-AMK)
измерение занимаемой полосы (опция DSA800-AMK)
соотношение мощностей в смежных каналах (опция DSA800-AMK)
измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
измерение гармонических искажений (опция DSA800-AMK)
измерение TOI (опция DSA800-AMK)
измерение КСВН (опция DSA800-VSWR)

Стандартная комплектация

Анализатор спектра
Кабель питания
Краткое руководство по эксплуатации

Дополнительная комплектация

Видео

Измерение КСВН в антенне Проверка фильтра анализатором спектра с трекинг-генератором Тестирование на электромагнитную совместимость Функция поиска пиков Обзор анализаторов спектра Rigol серии DSA800 Операции над графиками Использование режима с нулевой полосой обзора Измерение слабых сигналов Измерение фазового шума Использование маркеров Измерения с помощью анализатора спектра

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Документация

Для данного прибора на нашем сайте доступна документация.
Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.
