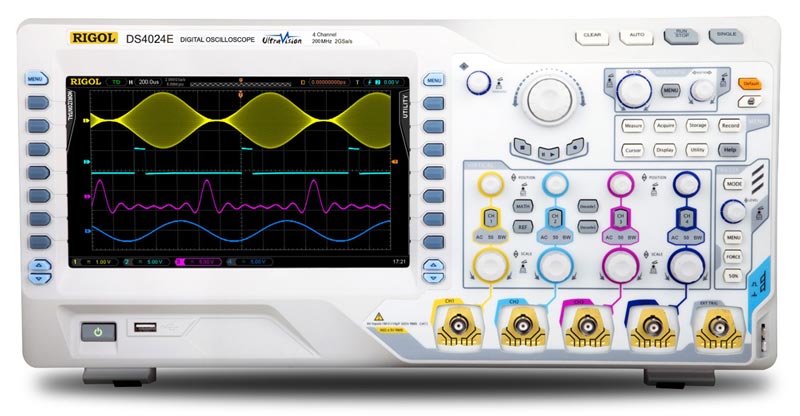

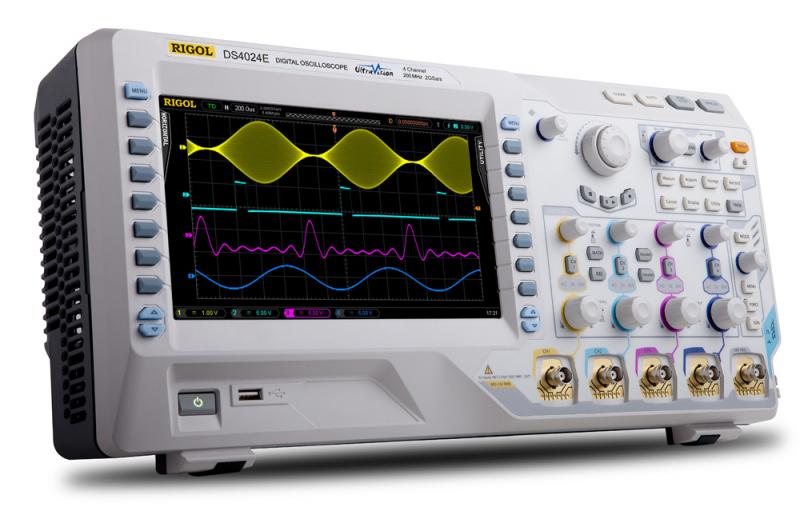

RIGOL DS4024E Цифровой осциллограф
RIGOL DS4024E Цифровой осциллограф
|
|
|
4 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 2 Гвыб/с на канал. Макс. память - 14 М на каждый канал. Входной импеданс: 1 МОм и 50 Ом. Скорость захвата 60000 осц/сек. 256 градаций яркости. Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, LIN, RS232/UART, SPI, USB, FlexRay. UltraVision. Курсорные измерения. 29 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (127000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: 2USB-host, USB-device, LAN, VGA. Дисплей: 23 см (9"), цветной, TFT, 800 х 480. Вес: 4,8 кг. Размеры: 440 x 218 x 130 мм.
|
Розничная цена:
недоступно
НДС включён в цену
На заказ
|
Цифровой осциллограф Rigol DS4024E объединяет в себе незаурядные технические характеристики, исключительные возможности по анализу сигналов и инновационные технологии, благодаря чему осциллограф Rigol DS4024E является незаменимым инструментом для проведения НИОКР.
В цифровом осциллографе DS4024E используется разработанная компанией Rigol инновационная технология UltraVision, которая сочетает в себе удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм, большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин. Применение этой технологии в цифровом осциллографе Rigol DS4024E делает его эффективным инструментом при разработке, диагностике и отладке цифровых и аналоговых электронных устройств. Широкий выбор интерфейсов для дистанционного управления позволяет интегрировать осциллограф DS4024E в измерительную лабораторию практически любой конфигурации.
Технические характеристики
|
Характеристика
|
Значение
|
|
Полоса пропускания
|
200 MГц
|
|
Количество каналов
|
4 + внешний запуск
|
|
Регистрация
|
Режим
|
Обычный
Пиковый детектор (500 пс)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
|
Макс. дискретизация (реальное время)
|
2 Гвыб/сек на каждый канал
|
|
|
Режим высокого разрешения
|
12 бит (на развертках ≥10 мкс/дел при 2 Гвыб/сек)
|
|
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
Входной импеданс
|
1 MΩ±1% || 15 пФ ±3 пФ или 50 Ом±1,5%
|
|
Учет ослабления пробников
|
0,01х-1000х с шагом 1-2-5
|
|
Максимальное входное напряжение (1 МОм)
|
300 Вскз CAT I, 100 Вскз CAT II
|
|
Ограничение полосы пропускания
|
20 МГц, 100 МГц,полный диапазон
|
|
Параметры
горизонтальной системы
|
Скорость захвата осциллограмм
|
60000 осц./сек
|
Интерполяция
|
(sin x)/x
|
|
|
Глубина записи
|
14 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал
|
|
Коэффициент развертки
|
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
|
|
|
Погрешность временной базы
|
±4 ppm
|
|
Максимальная задержка
|
Пред-запуск: глубина записи/частота дискретизации
Пост-запуск: 1 с....100000 с
|
Режимы
|
Y-T, X-Y, самописец, задержка
|
|
Параметры вертикальной системы
|
Вертикальное разрешение
|
8 бит
|
|
Вертикальное отклонение
|
1 мВ/дел ~ 5 В/дел на импедансе 1 МОм
1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
|
|
Диапазон смещения
|
на импедансе 50 Ом
±1,2 В (1 мВ/дел ~ 124 мВ/дел)
±12 В (126 мВ/дел ~ 1 В/дел)
|
на импедансе 1 МОм
±2 В (1 мВ/дел ~ 225 мВ/дел)
±40 В (230 мВ/дел ~ 5 В/дел)
|
Полоса пропускания для аналогового периодического сигнала (-3 дБ)
|
DC ~ 200 МГц
|
|
Полоса пропускания для однократного сигнала
|
DC ~ 200 МГц
|
|
Низкочастотный предел
|
≤5 Гц ( на входе BNC)
|
|
Время нарастания
|
≤1,8 нс (типичное)
|
|
Погрешность коэф.усиления
|
±2% полной шкалы
|
Погрешность смещения
|
0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел
0,1 дел ±2 мВ ±1,5% смещения на развертке 1 мВ/дел~195 мВ/дел
|
Изоляция между каналами
|
≥40 дБ
|
|
Измерения
|
Курсорные
|
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
|
|
Автоматические
|
Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Vrms– N, Vrms-1, Overshoot, Pre-shoot, Area, Period Area, Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A↑→B↑ , Delay A↓→B↓, Delay A↑→B↓, Delay A↓→B↑, Phase A↑→B↑, Phase A↓→B↓, Phase A↑→B↓, Phase A↓→B↑
|
Отображение
|
5 измерений одновременно
|
Статистика
|
Среднее, максимальное, минимальное, девиация, количество измерений
|
Частотомер
|
встроенный, 6 разрядов
|
|
Математические операции
|
A+B, A-B, A*B, A/ B, FFT, цифровой фильтр, редактир. расширенные функции, логические операции
|
FFT окна
|
прямоугольник, Hanning, Blackman, Hamming
|
Логические операции
|
AND, OR, NOT, XOR
|
Математические функции
|
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
|
Декодирование
|
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция), LIN (опция)
|
Система запуска
|
Характеристики
|
Значение
|
|
Диапазон уровня запуска
|
Внутренний
|
±6 делений от центра экрана
|
|
EXT
|
±0,8 В
|
Режим запуска
|
Авто, обычный, одиночный
|
|
Фильтрация
|
Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
|
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
Запуск по фронту
|
нарастающий, спадающий, нарастающий&спадающий
|
|
Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
диапазон установок
|
4 нс ~ 4 с
|
Запуск по ранту
|
условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
диапазон установок
|
4 нс ~ 4 с
|
Запуск по скорости нарастания
|
Условие запуска
|
положительная скорость: >, <, внутри диапазона
отрицательная счкорость: >, <, внутри диапазона
|
|
Ширина окна (время)
|
10 нс ~ 1 с
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
|
Время
|
40 нс ~ 1 с
|
|
Номер фронта
|
1 ~ 65535
|
Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
|
Стандарт
|
480P, 576P, 720P, 1080P, 1080i HDTV
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
RS-232/UART запуск
|
Полярность
|
нормальная, инвертированная
|
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Скорость
|
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
|
|
Разрядность
|
5 бит, 6 бит, 7 бит, 8 бит
|
I2C запуск
|
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, A&D
|
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
|
Диапазон
|
0 ~ 127, 0 ~ 255, 0 ~ 1023
|
|
Длина
|
1 ~ 5 байт
|
SPI запуск
|
Условие
|
CS, TimeOut
|
|
Значение удержания
|
100 нс ~ 1 нс
|
|
Разрядность
|
4 бит ~ 32 бит
|
|
Установка
|
H, L, X
|
|
CAN запуск
|
Тип сигнала
|
Rx, Tx, CAN_H, CAN_L, Differential
|
|
Условие запуска
|
SOF, EOF, Frame Type, Frame Error
|
|
Скорость
|
10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
|
|
Точки выбора
|
от 5% до 95%
|
|
Тип окна
|
Data, Remote, Error, OverLoad
|
|
Тип ошибки
|
Bit Fill, Answer Error, Check Error, Format Error, Random Error
|
|
FlexRay запуск
|
Скорость
|
2,5 Мб/с; 5 Мб/с; 10 Мб/с
|
|
Условие запуска
|
окно, символ, ошибка, TSS
|
|
USB запуск
|
Скорость сигнала
|
низкая, полная
|
|
Условие запуска
|
SOP, EOP, RC, Suspend, ExitSuspend
|
LIN запуск
|
Версия
|
1.Х, 2.Х, Обе
|
|
Условие запуска
|
Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
|
ID диапазон
|
от 0 до 63
|
Сравнение данных
|
>, <, =,≠, ≤, ≥
|
Длина данных
|
1...8
|
Уровень
|
H, L
|
Скорость
|
19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
|
Тип ошибки
|
Sync, Even-Odd, Checksum
|
Основные технические характеристики
Дисплей
|
Тип дисплея
|
диагональ 9” (229 мм) , ЖК, TFT матрица
|
|
Разрешение дисплея
|
800 (по горизонтали) × 480 (по вертикали) точек
|
|
Количество цветов
|
160 000 цветов
|
|
Послесвечение
|
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
|
Отображение
|
точки, вектора
|
Выход для компенсации пробника
|
Выходное напряжение (типичное)
|
амплитуда 3 Вп-п
|
|
Частота (типичное)
|
Меандр 1 кГц
|

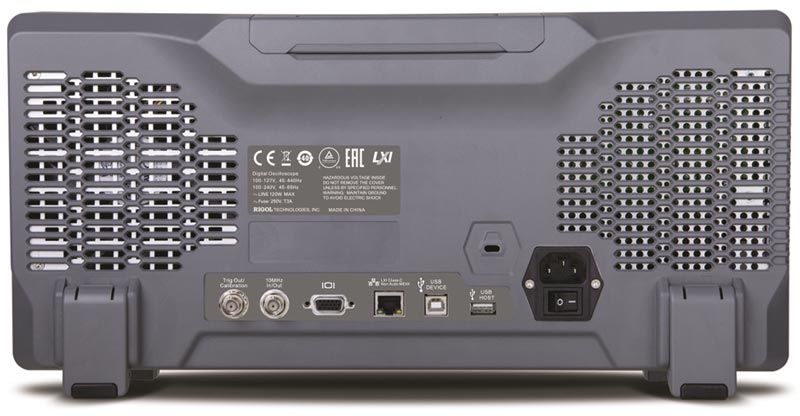

Интерфейс
Питание
|
Напряжение
|
100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц
100 ~ 240 Вэфф. AC, 50/60 Гц
|
|
Потребляемая мощность
|
<120 Вт
|
|
предохранитель
|
3 A, T тип, 250 В
|
Массо-габаритные параметры
|
Габаритные размеры
|
440 мм × 218 мм × 130,0 мм (Ш*В*Г)
|
|
Вес
|
Около 4,8 кг (7,1 кг с упаковкой)
|
Стандартная комплектация
- осциллограф
- осциллографические щупы: пассивные пробники 350 МГц PVP2350– 4 шт
- сетевой кабель
- крышка на переднюю панель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
Дополнительная комплектация
- комплект для монтажа в стойку RM-DS4000
- адаптер USB-GPIB
- пассивный пробник RP2200
- пассивный пробник RP3300A
- пассивный пробник RP3500A
- пассивный пробник RP5600A
- пассивный пробник RP6150A
- дифференциальный активный пробник RP7150A
- высоковольтный пробник RP1300H
- токовый пробник RP1001C
- токовый пробник RP1002C
- токовый пробник RP1003C
- токовый пробник RP1004C
- токовый пробник RP1005C
- блок питания для токовых пробников RP1000P
- дифференциальный высоковольтный пробник RP1025D
- дифференциальный высоковольтный пробник RP1050D
- дифференциальный высоковольтный пробник RP1100D
- адаптер 50 Ом RT50J
- опция декодирования RS232/UART SD-RS232-DS4000
- опция декодирования I2C/SPI SD-I2C/SPI-DS4000
- опция декодирования CAN/LIN и запуск по LIN SD-AUTO-DS4000
- комплект опций BND-MSO/DS4000
- опция декодирования FlexRay SD-FlexRay-DS4000
- опция для анализа источников питания Ultra Power Analyzer UPA-DS
Часто задаваемые вопросы
Как активировать опции для приборов Rigol?
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
Назад в раздел
|
