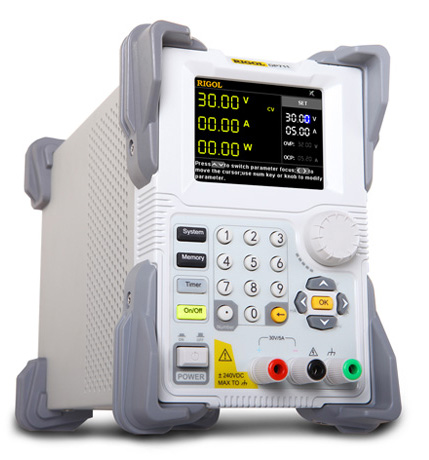

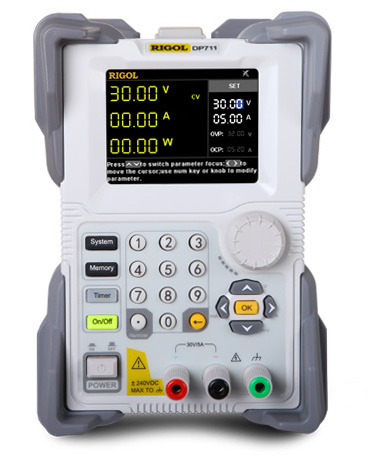

RIGOL DP711 Источник питания
RIGOL DP711 Источник питания
|
|
|
Торговая марка:
Спецификация (PDF): Загрузить
1 канал. 0…30 В/0…5 А. Макс. мощность 150 Вт. Программируемый. Наилучшее разрешение 10 мВ/10 мА (опц. 1 мВ/1 мА). Базовая погрешность напряж./ток : 0,05% / 0,2%. Пульсации+шум по напряжению/току: 0,5мВскз/3 мАскз. Поддержка последовательного и параллельного подключения нескольких ИП. Внешний запуск (опция). Интерфейс: RS-232. Дисплей цветной TFT 3,5".
|
Розничная цена:
49 590,00 руб.
НДС включён в цену
Есть на складе
В корзину
Быстрый заказ
(без регистрации)
|
Источник питания Rigol DP711 имеет высокую точность установки напряжения и тока, а также низкий уровень шумов и пульсаций. Помимо типичных для лабораторных источников питания функций (защита от перегрузки и перегрева, стабилизация тока и напряжения), в программируемом источнике питания Rigol DP711 имеется режим работы по списку (тайминг).
Опция внешней синхронизации позволяет использовать источник питания DP711 в составе измерительных и испытательных лабораторий.
Основные характеристики Rigol DP711
- Количество каналов - 1
- Максимальная мощность - 150 Вт
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева с временем срабатывания защиты меньше 10 мс
- Режимы стабилизация тока и напряжения
- Функция работы по списку (10 мс...99999 с) при макс. 2048 шагов (опция TIMER-DP700)
- Внешняя синхронизация (опция TRIGGER-DP700)
- Отображение информации напряжение, ток, мощность в реальном времени
- Интуитивно понятный графический интерфейс
- Дисплей цветной ЖК 3,5"
Технические характеристики
Характеристики
|
Значения
|
Количество каналов
|
1
|
Выходное напряжение / ток
|
0...30 В / 0...5 А
|
Нестабильность, вызванная
изменением нагрузки
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+2 мА
|
Нестабильность, вызванная
изменением сетевого напряжения
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+2 мА
|
Пульсации+шум
(20 Гц...20 МГц)
|
Напряжение
|
<500 мкВскз/4 мВпик-пик
|
|
Ток
|
<2 мАскз
|
Ежегодная погрешность
(25° ±5°C )
|
Программирование
|
Напряжение
|
0,05% + 20 мВ
|
Ток
|
0,2% + 10 мА
|
|
Считывание
|
Напряжение
|
0,05% + 20 мВ
|
|
Ток
|
0,2% + 20 мА
|
Разрешение
|
Программирование
|
Напряжение
|
10 мВ (1 мВ - опция HIRES-DP700)
|
Ток
|
10 мА (1 мА - опция HIRES-DP700)
|
|
Считывание
|
Напряжение
|
10 мВ (1 мВ - опция HIRES-DP700)
|
Ток
|
10 мА (1 мА - опция HIRES-DP700)
|
|
Отображение
|
Напряжение
|
10 мВ (1 мВ - опция HIRES-DP700)
|
Ток
|
10 мА (1 мА - опция HIRES-DP700)
|
Время установления
|
<50 мкс
|
Время отработки команд
|
<100 мс
|
|
Температурный коэффициент на °C
|
Напряжение
|
0,01 %+2 мВ
|
|
Ток
|
0,02%+ 3 мA
|
Стабильность (8 часов)
|
Напряжение
|
0,02%+2 мВ
|
|
Ток
|
0,1%+3 мА
|
|
Защита по напряжению OVP/ по току OCP
|
Диапазон
|
0,01 В...33 В / 0,01 А...5,5 А
|
Точность
|
0,5%+0,5 В / 0,5%+0,5 A
|
Интерфейсы
|
RS-232
|
Весогабаритные параметры
|
Габаритные размеры
|
140 мм(W) x 202 мм(H) x 332 мм(D)
|
Вес
|
6,9 кг
|
Питание
|
переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)
|
Стандартная комплектация
- Источник питания
- Кабель питания
- Предохранитель - 3 шт
- Краткое руководство по эксплуатации
Дополнительная комплектация
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного источника питания?
Как активировать опции для приборов Rigol?
| Какие условия эксплуатации предусмотрены для данного источника питания? |
|
Условия эксплуатации:
- Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 25 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
- Не допускается подключение прибора к цепям:
- с индуктивной нагрузкой;
- обратной полярности, относительно маркировки гнёзд прибора;
- пульсирующего или переменного напряжения;
- имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
