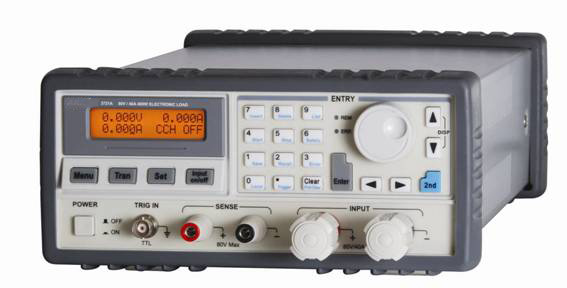

АКТАКОМ AEL-8321L Электронная программируемая нагрузка с дистанционным управлением

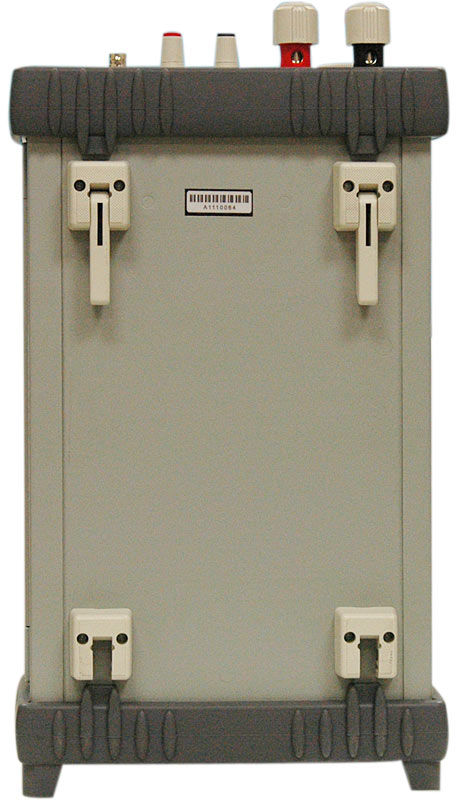

AEL-8321L Электронная программируемая нагрузка с дистанционным управлением - расположение серийного номера прибора

◄ ►

Торговая марка:
Снято с производства
Замена: АТН-8030, DL3021, DL3021A

Электронная программируемая нагрузка с возможностью дистанционного управления. Напряжение на входе 0-80 В, ток на входе 0-40 А, потребляемая мощность 400 ВА. Режимы стабилизации CC, CV, CR, CP. Работа по спискам, динамическое тестирование. Тестирование батарей. Режим КЗ. Программируемый выход: сопротивление, ток, мощность, комбинированный. LCD- дисплей. Интерфейс – USB и LAN. Программа для дистанционного управления Aktakom Electronic Load Manager.

Розничная цена: недоступно

НДС включён в цену

На заказ

Электронная программируемая нагрузка АКТАКОМ AEL-8321L является эффективным инструментом для испытания источников электропитания радиотехнических устройств. У электронной нагрузки AEL-8321L имеется возможность эмулировать работу в различных режимах (стабилизация тока, напряжения, мощности, сопротивления). Кроме того, есть функции работы по спискам и тестирования батарей.

Возможности электронной нагрузки AEL-8321L

LCD дисплей с подсветкой
Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
Автокалибровка
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Тестирование батарей
Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
Поддержка внешнего запуска
Режим короткого замыкания
Работа по спискам
Интерфейс – USB и LAN.
Программа для дистанционного управления Aktakom Electronics Load Manager.

Входные параметры
Ток Напряжение Мощность	0~40 A 0~80 В 400 Вт
Минимальное рабочее напряжение на всем диапазоне токов	0,6 В
Режим постоянного тока
Диапазоны Разрешение Погрешность	0~4 A / 0~40 A 0,1 мA / 1 мА 0,1℅+5 мА / 0,1℅+10 мА
Режим постоянного напряжения
Диапазон Разрешение Погрешность	0~80 В 1 мВ 0.1℅+10 мВ
Режим постоянного сопртивления
Диапазон Разрешение Погрешность	0,02~2 Ом / 2~200 Ом / 20~2000 Ом 0,1 мОм / 8,6 мкСм*/0,96 мкСм 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм
Режим постоянной мощности
Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность	0~400 Вт 1 мВт/10 мВт 0,2℅+600 мВт
Измерение тока
Диапазоны Разрешение Погрешность	0~4 A / 0~40 A 0,1 мA / 1 мА 0,05℅+4 мА / 0,05℅+8 мА


Измерение напряжения
Диапазоны Разрешение Погрешность	0~80 В 1 мВ 0,1℅+8 мВ
Измерение мощности
Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность		0~400 Вт 1 мВт/10 мВт 0,1℅+600 мВт
Скорость нарастания тока
Верхний диапазон CC Верхний диапазон CC		1 мА/мкс~4 A/мкс 100 мкА/мкс~400 мA/мкс
Разршение		1 мA/мкс
Погрешность		3% + 10 мкс
Динамический режим
Тип		Непрерывный, импульсный, переключаемый
Частотный диапазон		0,38 Гц~50 кГц
Временной диапазон Разрешение Погрешность		0~655,35 мс 10 мкс 0.2℅+10 мкс
Время нарастания/спада Разрешение Погрешность		10 мкс~655,35 мс 10 мкс 0.2℅+10 мкс
Работа по списку
Время шага Разрешение Погрешность		10 мкс ~ 100000 с 10 мкс 0,2℅+10 мкс
Количество шагов		1~50
Цикл		1~65535
Список		7 списков
Тестирование батарей
Время разряда Разрешений Погрешность		1 с~100 ч 1 с 0.2℅+1 с
Емкость батареи Разрешение Погрешность		1 мА•ч~4000 А•ч 1 мА•ч 0,3℅+0,01А•ч
Короткое замыкание
CCL Режим CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим		4,4 A 44 A 0 В 0,018 Ом 1.8 Ом 18 Ом 420 Вт 0 Вт
Максимальная скорость нарастания
Ток Напряжение		4 A/мкс 0,6 В/мкс
Вход запуска
Уровень Длительность		TTL , спадающий фронт ≥ 10 мкс
Максимальный входной уровень
Ток Напряжение		44 A 84 В
Режимы защиты		по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Защита от обратного тока
Вход выключен Вход включен		30 A 50A
Пульсации + шум
>Ток (скз/пик-пик) Напряжение (скз)		4 мА/40 мА 5 мВ
Интерфейс		RS232; GPIB, USB - опция
Язык программирования		SCPI
Питание
Напряжение Частота		переменное напряжение 110 В или AC 220 В±15℅ 48 ... 63 Гц
Вес		5,8 кг

* - величина обратная сопротивлению

Стандартная комплектация

Прибор
Кабель питания
Руководство по эксплуатации
Программное обеспечение
- AEL Manager Актаком Electronic Load Manager Программное обеспечение
- AEL-8320L_SDK_Base Базовый комплект средств разработки ПО

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение

Совместимое программное обеспечение

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

Как подключить AEL-8320\8321\8320L\8321L к ПК?

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации. Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации. Не допускается подача внешнего сигнала с неправильной полярностью. Это может привести к повреждению прибора и частичной или полной потере его работоспособности. Используйте только специфицированные соединительные провода, предназначенные для данного изделия. При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода. Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Как подключить AEL-8320\8321\8320L\8321L к ПК?
Для подключения электронной нагрузки AEL-8320\8321\8320L\8321L к персональному компьютеру необходимо подключить прибор к ПК с помощью преобразователя интерфейсов АСЕ-1020\АСЕ-1023 и произвести следующие настройки прибора: войти в меню прибора, нажав кнопку «Menu», в пункте меню «Interface» выбрать RS232, в пункте меню «Baud Rate» выбрать 9600, в пункте меню «Parity Chek» выбрать None, в пункте меню «Data Bit» выбрать 8, в пункте меню «Stop Bit» выбрать 1, в пункте меню «Flow Control» выбрать Off и сохранить настройки кнопкой «Enter». Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
