ПТ-14 Приемник
|
|
Корпус типа "моноблок". Цифровая обработка сигнала. 5 рабочих частот (273, 526, 1024, 8928 Гц, 32768 Гц) и работа без генератора 50 Гц, 100 Гц, 300 Гц, 550 Гц, 1450 Гц, "ЭФИР", «РАДИО». Полоса пропускания для режима «Радио» от 10 Гц до 36 кГц, режима "Эфир" от 48 Гц до 14 кГц. Динамический диапазон входных сигналов 102 дБ. Определение направления тока. Режим Трасса-зонд для одновременного поиска трассы и дефектов изоляции. Функция - "Острый максимум". Связь с компьютером по Bluetooth , память на 10000 измерений. GPS привязка. Диапазон рабочих температур -20...+55 °C. Габаритные размеры - 700х300х140 мм. Вес не более 1,8 кг.
|
Розничная цена:
недоступно
НДС включён в цену
На заказ
|
Приемник ПТ-14 может работать, как совместно с генераторами ГТ-75 и ГТ-15 в составе измерительных комплексов Сталкер для обследования различных коммуникаций, а также без применения генератора (по наведенным сигналам)
- Корпус типа "моноблок"
- Приёмник совместно с генераторами ГТ-75, ГТ-15 обеспечивает обследование коммуникации:
- определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
- определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ЗОНД»);
- отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01);
- запись показаний приёмника, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер.
- Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
- «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
- «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.
- Облегченная конструкция (вес 1,8 кг.)

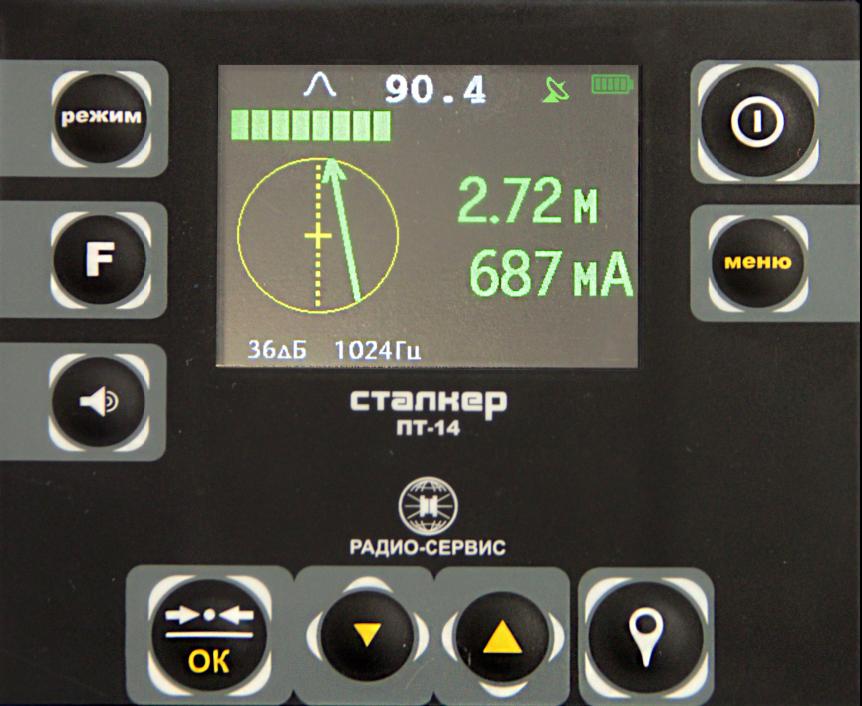

- Непрерывное отображение на дисплее всех необходимых параметров:

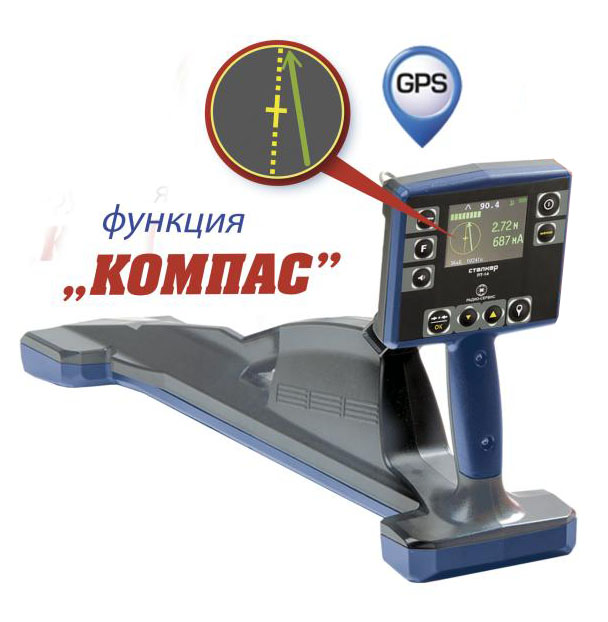

- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- Шкалы максимума и минимума;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала зонд - для определения мест повреждений;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
- Запись в память приемника ПТ-14:
- уровня сигналов с магнитных антенн и по входу ЗОНД;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
- питание от встроенного аккумулятора (6 В / 2000 мА*ч) или от 5 элементов питания типа АА
- встроенное зарядное устройство с защитой встроенного аккумулятора от избыточного разряда
- индикация уровня заряда батареи
- влагозащищенный, ударопрочный корпус (IP 42)
| Параметр | Значение |
|---|
| Номинальные значения рабочих частот | при работе с генератором | 273 Гц
526 Гц
1024 Гц
8928 Гц
32768 Гц (33к)
|
| при работе без генератора | "50"
"100"
"300"
"550"
"1450"
"ЭФИР"
"РАДИО"
| 50 Гц
100 Гц
300 Гц
550 Гц
1450 Гц
48- 14000 Гц
10 - 36 кГц
|
Чувствительность (по уровню -6 дБ)
| 273 Гц
526 Гц
1024 Гц
8928 Гц
32768 Гц (33к)
| 500 мкА
300 мкА
150 мкА
25 мкА
5 мкА
к току, протекающему на расстоянии 1 метр |
| Ширина полосы пропускания для рабочих частот, не более | по уровню -3 дБ
по уровню -60 дБ
| 9 Гц
24 Гц
|
| Динамический диапазон входных сигналов | 102 дБ
|
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Определение глубины залегания коммуникации | От 0,10 до 6,00 м
|
| Предел допускаемой погрешности определения глубины залегания протяженной одиночной коммуникации, не более | ±([4+0,3h(h+1)]%+0,1 м)
, где h - измеренное значение глубины |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | ± 0,1 м
|
| Габаритные размеры, не более | 700х300х140 мм
|
| Масса, не более | 1,8 кг |
| Диапазон рабочих температур | от -20 до +55 °С |
|
