Корпус типа "моноблок". Цифровое определение глубины и силы тока. 3 рабочие частоты (1024, 8928, 32768 Гц) и работа без генератора 50 Гц, "ЭФИР", «РАДИО». Полоса пропускания для режима «Радио» от 10 Гц до 36 кГц, режима "Эфир" от 48 Гц до 14 кГц. Динамический диапазон входных сигналов 102 дБ. Диапазон рабочих температур -20...+55 °C. Габаритные размеры: 700х300х140 мм. Вес 2,5 кг.
|
Розничная цена:
недоступно
НДС включён в цену
На заказ
|

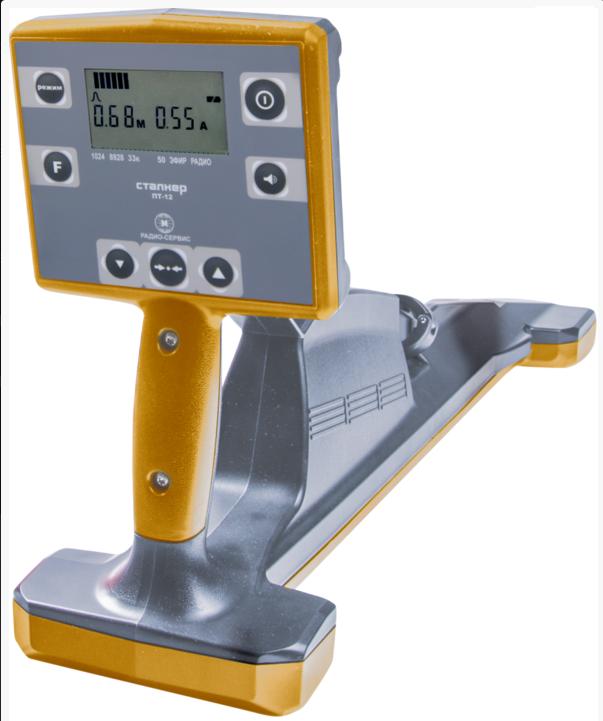

Приемник ПТ-12 может работать, как совместно с генераторами ГТ-75 и ГТ-15 в составе измерительных комплексов Сталкер для обследования различных коммуникаций, а также без применения генератора (по наведенным сигналам)
- Корпус типа "моноблок"
- Приёмник совместно с генераторами ГТ-75, ГТ-15 обеспечивает определение планового положения кабельных линий и металлических трубопроводов (далее, коммуникации) с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты от генератора.
- Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц» –поиск коммуникаций (кабельных линий) по наведенным сигналов токов промышленной частоты;
- «ЭФИР» и «РАДИО» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов;
- Ступенчатая регулировка усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза)
- питание от встроенного аккумулятора (6 В / 2000 мА*ч) или от 5 элементов питания типа АА
- встроенное зарядное устройство с защитой встроенного аккумулятора от избыточного разряда
- индикация уровня заряда батареи
- влагозащищенный, ударопрочный корпус (IP 42)
| Параметр | Значение |
|---|
| Номинальные значения рабочих частот | при работе с генератором | 1024 Гц
8928 Гц
32768 Гц (33к)
|
| при работе без генератора | "50"
"ЭФИР"
"РАДИО"
| 50 Гц
48- 14000 Гц
10 - 36 кГц
|
Чувствительность (по уровню -6 дБ)
| 1024 Гц
8928 Гц
32768 Гц (33к)
| 150 мкА
25 мкА
5 мкА
к току, протекающему на расстоянии 1 метр |
| Ширина полосы пропускания для рабочих частот, не более | по уровню -3 дБ
по уровню -60 дБ
| 9 Гц
24 Гц
|
| Динамический диапазон входных сигналов | 102 дБ
|
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Определение глубины залегания коммуникации | От 0,10 до 6,00 м
|
| Предел допускаемой погрешности определения глубины залегания протяженной одиночной коммуникации, не более | ±([4+0,3h(h+1)]%+0,1 м), где h - измеренное значение глубины |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | ± 0,1 м
|
| Габаритные размеры, не более | 700х300х140 мм
|
| Масса, не более | 1,7 кг |
| Диапазон рабочих температур | от -20 до +55 °С |
