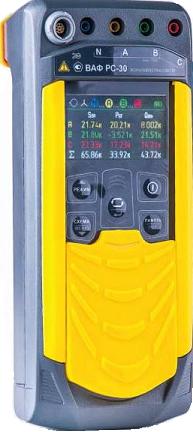

РС-30 с клещами ПТИ-3000 (до 3 кА) Вольтамперфазометр

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях. Три вида клещей разных диапазонов (в зависимости от выбранной комплектации) позволяют производить измерение тока от 0,03 А до 3 кА. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Особенности

• возможность регистрации событий;
• автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
• при выключении, сохранение, а при включении восстановление настроек последнего измерения;
• время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
• настройка отключения индикации и прибора при длительном неиспользовании;
• ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
• сумка, позволяющая не доставать прибор при проведении измерений;
• цветной жидкокристаллический дисплей;
• индикация состояния внутреннего источника питания;
• система защиты аккумулятора от перезаряда;
• защита от неправильного включения;
• высокая помехоустойчивость;
• память на 10000 измерений, режим регистратора;
• связь с компьютером.

Функциональные возможности

• измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
• измерения действующих значений переменного напряжения и тока;
• измерения напряжения постоянного тока;
• измерений активной, реактивной, полной мощности и коэффициента мощности;
• измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
• измерения частоты напряжения и силы переменного тока;
• показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
• индикации порядка чередования фаз.

Технические характеристики

Диапазон измерения	Значение
Действующее значение напряжения переменного тока	10,00 … 700,0 В
Напряжение постоянного тока	10,00 … 700,0 В
Действующее значение переменного тока - с датчиками токоизмерительными КТИР-30 и КТИ-30 - с датчиком токоизмерительным КТИР-500 - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000	0,030 … 30,00 А 0,20 … 500,0 А 1 … 3000 А
Активная мощность P (Вт), реактивная мощность Q (вар) и полная мощность S (В∙А) - с датчиками токоизмерительными КТИР-30 и КТИ-30 - с датчиком токоизмерительным КТИР-500 - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000	0,001 … 21,00 кВт (квар, кВ∙А) 0,005 … 350,0 кВт (квар, кВ∙А) 0,100 … 2100 кВт (квар, кВ∙А)
Частота	45,00 ... 55,00 Гц
Сдвиг фаз (между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока) в полосе частот от 45 Гц до 55 Гц	– 179,9 °... 180,0 °
Коэффициент мощности Кр	-1,00 … 1,00

• Питание: Ni-Mh аккумулятора 6 В / 2000 мА/ч
• Габаритные размеры (прибор): 60х105х245 мм
• Масса (прибор): 800 гр.
