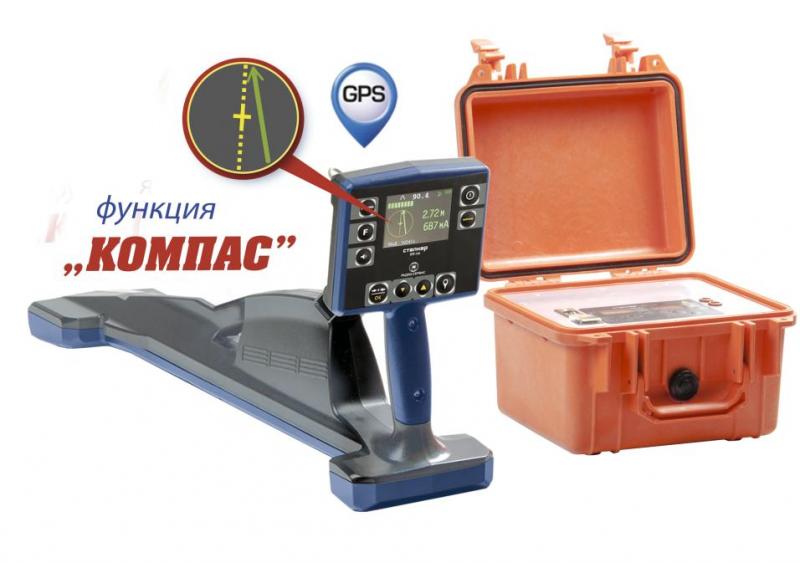

Комплекс трассопоисковый "Сталкер 75-14" (генератор ГТ-75, приемник ПТ-14). Цифровая обработка сигнала. Поиск повреждений контактным и бесконтактным методами 5 рабочих частот (273, 526, 1024, 8928 Гц, 32768 Гц) и работа без генератора 50 Гц, 100 Гц, 300 Гц, 550 Гц, 1450 Гц, "ЭФИР", «РАДИО». Полоса пропускания для режима «Радио» от 10 Гц до 36 кГц, режима "Эфир" от 48 Гц до 14 кГц. Динамический диапазон входных сигналов 102 дБ. Максимальная выходная мощность генератора 75 Вт. Погрешность показаний глубины залегания трассы не более 5%. Связь с компьютером по Bluetooth , память на 10000 измерений. GPS привязка. Диапазон рабочих температур -20...+55 °C. Габаритные размеры: приёмник - 700х300х140 мм; генератор - 275x250x180 мм. Масса: приёмника - не более 1,8 кг, генератора - 8,5 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом

ОСОБЕННОСТИ

состоит из 2-х блоков: генератор ГТ-75, приемник ПТ-14
функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
трассировка и координирование местоположения во всемирной системе координат;
cвязь с компьютером по Bluetooth , память на 10000 измерений;
для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
трассоискатель Сталкер 75-14 автоматически отображает глубину и силу тока (даже в пассивных режимах);
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт).
бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50

ПРИЕМНИК ПТ-14

Приёмник без применения генератора обеспечивает на рабочих частотах:

«50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
«100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
«550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
«Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
«РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Облегченная конструкция (вес 1,8 кг.)
Непрерывное отображение на дисплее всех необходимых параметров:

Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
Шкалы максимума и минимума;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Шкала зонд - для определения мест повреждений;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.

Запись в память приемника ПТ-14:

уровня сигналов с магнитных антенн и по входу ЗОНД;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ЗОНД»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

питание от встроенного аккумулятора (6 В / 2000 мА*ч) или от 5 элементов питания типа АА
встроенное зарядное устройство с защитой встроенного аккумулятора от избыточного разряда
индикация уровня заряда батареи
влагозащищенный, ударопрочный корпус (IP 42)

Параметр			Значение
Номинальные значения рабочих частот	при работе с генератором		273 Гц 526 Гц 1024 Гц 8928 Гц 32768 Гц (33к)
Номинальные значения рабочих частот	при работе без генератора	"50" "100" "300" "550" "1450" "ЭФИР" "РАДИО"	50 Гц 100 Гц 300 Гц 550 Гц 1450 Гц 48- 14000 Гц 10 - 36 кГц
Чувствительность (по уровню -6 дБ)	273 Гц 526 Гц 1024 Гц 8928 Гц 32768 Гц (33к)		500 мкА 300 мкА 150 мкА 25 мкА 5 мкА к току, протекающему на расстоянии 1 метр
Ширина полосы пропускания для рабочих частот, не более	по уровню -3 дБ по уровню -60 дБ		9 Гц 24 Гц
Динамический диапазон входных сигналов			102 дБ
Определение тока рабочей частоты в коммуникации			от 10 мА до 10,0 А
Определение глубины залегания коммуникации			От 0,10 до 6,00 м
Предел допускаемой погрешности определения глубины залегания протяженной одиночной коммуникации, не более			±([4+0,3h(h+1)]%+0,1 м) , где h - измеренное значение глубины
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более			± 0,1 м
Габаритные размеры, не более			700х300х140 мм
Масса, не более			1,8 кг
Диапазон рабочих температур			от -20 до +55 °С

ГЕНЕРАТОР ГТ-75

Максимальная выходная мощность 75 Вт
Ступенчатая регулировка мощности. синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации
Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий
Два режима работы - непрерывная и импульсная генерация
Автоматическое согласование генератора с нагрузкой. питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока
Индикация степени разряда аккумуляторов
Встроенное зарядное устройство
Защита встроенного аккумулятора от избыточного разряда
Влагозащищенный, ударопрочный корпус (IP 44)

Параметр		Значение
Рабочие частоты	одночастотный	273 Гц 526 Гц 1024 Гц 8928 Гц
Рабочие частоты	двухчастотный (основная частота)	1024 Гц
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом		от 10 до 75 Вт
Диапазон напряжений питания от источника постоянного тока		от 10,5 до 14 В
Выходное напряжение, не более	без ограничения	250 В
Выходное напряжение, не более	с принудительным ограничением	30 В
Пределы допускаемой основной погрешности показания выходного напряжения, не более		± (5% + 5 е.м.р.)
Диапазон согласования с нагрузкой при максимальной выходной мощности на частотах, Ом	273, 526 и 1024 Гц	от 0,5 до 600 Ом
	8928 Гц	от 0,5 до 300 Ом
	двухтональный	от 0,5 до 350 Ом
Максимальная мощность потребления от внешнего источника питания 12 В, не более		110 Вт
Выходной ток, не более		12 А
Габаритные размеры, не более		275x250x180 мм
Диапазон рабочих температур		от -30 до +55 °С
Питание		12 В
Масса		8,5 кг
