RIGOL M301 Базовый блок с измерительным модулем
RIGOL M301 Базовый блок с измерительным модулем
Торговая марка:
Спецификация (PDF):
Загрузить
Базовый блок M300: Разрешение дисплея 6 1/2 разряда. 5 слотов для подключения доп. модулей (8 типов). Макс. количество каналов - 320. Функция сканирования с макс.скоростью 500 каналов/сек. Функция сбора данных. Возможность соединения двух устройств M300. Подключение внешнего цифрового мультиметра. Встроенный измерительный модуль MC3065. Дистанционное управление SCPI командами. Интерфейсы GPIB, LAN, USB Device/Host, RS232C. Цветной ЖК дисплей 4,3" (480 x 232). Габаритные размеры: 107,0х231,6х290,5 мм . Вес (без модулей) 3,2 кг.
Розничная цена:
231 000,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ

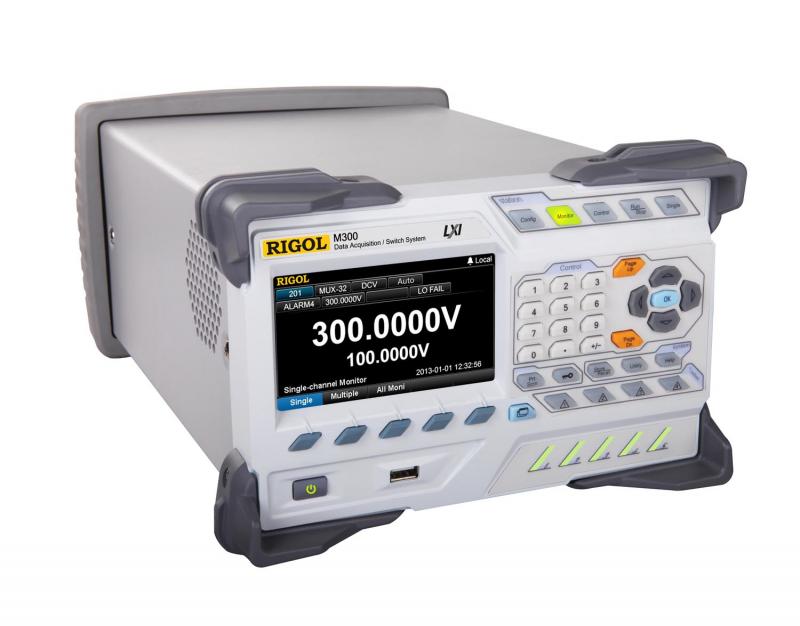

Rigol M300 - это система коммутации и сбора данных имеет в базовом блоке 5 слотов для подключения модулей различного назначения, в т.ч. модуля цифрового мультиметра (измерительного модуля), модулей мультиплексоров, модуля матричного коммутатора, а также многофункциональный модуля. Система сочетает функции высокоточных многоканальных измерений и быстрой коммутации и предоставляет множество путей решения задач тестирования и измерения.
Основные характеристики
Высокое разрешение дисплея базового блока: 6½ разряда
5 слотов для подключения дополнительных модулей
10 типов модулей измерения, коммутации, управления и сбора данных
Измерение иcтинных среднеквадратических значений (TrueСКЗ)
Максимальное количество каналов - 320
Функция сканирования с максимальной скоростью 500 каналов/сек
Функция сбора данных
Возможность соединения двух устройств M300
Подключение внешнего цифрового мультиметра
Наблюдение в реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации
Дистанционное управление при помощи SCPI команд

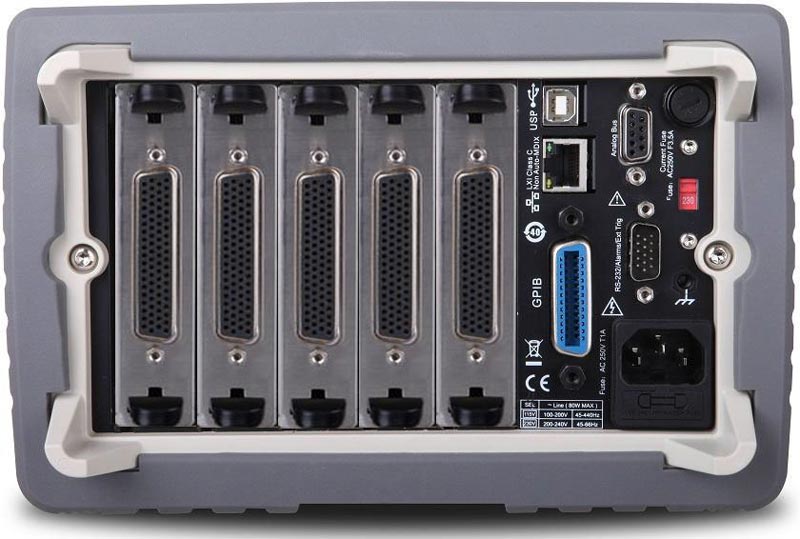

Интерфейсы GPIB, LAN, USB Device/Host, RS232C

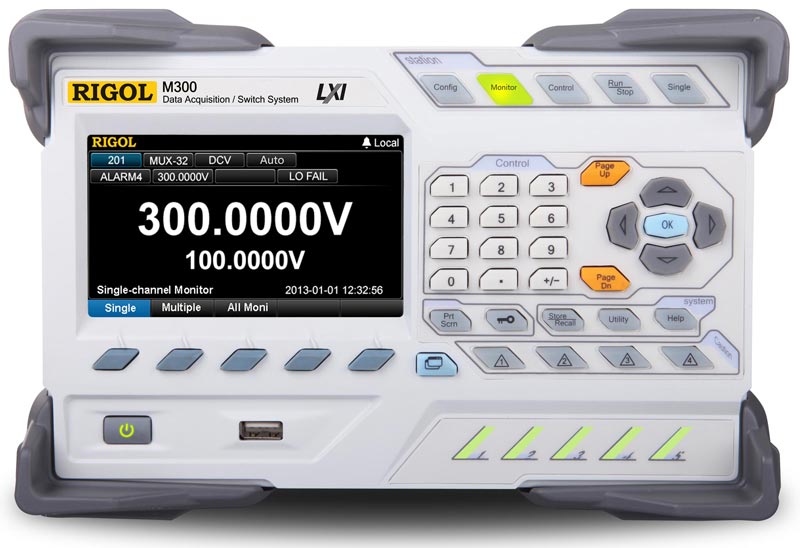

Цветной ЖК дисплей 4,3" (480 x 232)
Габаритные размеры 107,0×231,6×290,5 мм
Вес 3,2 кг
Модуль измерительный (модуль мультиметра) MC3065
Технические характеристики модуля MC3065
Измерение напряжения постоянного тока:
Диапазон
Погрешность (1 год)
200.000 мВ
0.0040 + 0.0025
2.00000 В
0.0035 + 0.0006
20.0000 В
0.0040 + 0.0005
200.000 В
0.0050 + 0.0006
300.000 В
0.0055 + 0.0010
Измерение силы постоянного тока:
Диапазон
Испыт.напряжение
Погрешность (1 год)
200.000 мкА
<0,03 В
0.050 + 0.015
2.00000 мА
<0,25 В
0.050 + 0.003
20.0000 мА
<0,07 В
0.050 + 0.015
200.000 мА
<0,7 В
0.050 + 0.003
1.00000 А
<0,12 В
0.100 + 0.020
Измерение напряжения переменного тока (среднеквадратическое значение):
Диапазон
Частота измерения
Погрешность (1 год)
200.000 мВ
3 Гц -5 Гц
1.00 + 0.04
5 Гц -10 Гц
0.35 + 0.04
10 Гц -20 кГц
0.06 + 0.04
20 кГц -50 кГц
0.12 + 0.05
50 кГц -100 кГц
0.60 + 0.08
100 кГц -300 кГц
4.00 + 0.50
2.00000 В
3 Гц -5 Гц
1.00 + 0.03
5 Гц -10 Гц
0.35 + 0.03
10 Гц -20 кГц
0.06 + 0.03
20 кГц -50 кГц
0.12 + 0.05
50 кГц -100 кГц
0.60 + 0.08
100 кГц -300 кГц
4.00 + 0.50
20.0000 В
3 Гц -5 Гц
1.00 + 0.04
5 Гц -10 Гц
0.35 + 0.04
10 Гц -20 кГц
0.08 + 0.04
20 кГц -50 кГц
0.15 + 0.05
50 кГц -100 кГц
0.60 + 0.08
100 кГц -300 кГц
4.00 + 0.50
200.000 В
3 Гц -5 Гц
1.00 + 0.03
5 Гц -10 Гц
0.35 + 0.03
10 Гц -20 кГц
0.08 + 0.03
20 кГц -50 кГц
0.12 + 0.05
50 кГц -100 кГц
0.60 + 0.08
100 кГц -300 кГц
4.00 + 0.50
300.000 В
3 Гц -5 Гц
1.00 + 0.03
5 Гц -10 Гц
0.35 + 0.03
10 Гц -20 кГц
0.08 + 0.03
20 кГц -50 кГц
0.15 + 0.05
50 кГц -100 кГц
0.60 + 0.08
100 кГц -300 кГц
4.00 + 0.50
Измерение силы переменного тока (среднеквадратическое значение):
Диапазон
Частота измерения
Погрешность (1 год)
200.0000 мкА
3 Гц-5 Гц
1.10 + 0.06
5 Гц-10 Гц
0.35 + 0.06
10 Гц-5 кГц
0.15 + 0.06
5 кГц-10 кГц
0.35 + 0.70
2.000000 мА
3 Гц-5 Гц
1.00 + 0.04
5 Гц-10 Гц
0.30 + 0.04
10 Гц-5 кГц
0.12 + 0.04
5 кГц-10 кГц
0.20 + 0.25
20.00000 мА
3 Гц-5 Гц
1.10 + 0.06
5 Гц-10 Гц
0.35 + 0.06
10 Гц-5 кГц
0.15 + 0.06
5 кГц-10 кГц
0.35 + 0.70
200.0000 мА
3 Гц-5 Гц
1.00 + 0.04
5 Гц-10 Гц
0.30 + 0.04
10 Гц-5 кГц
0.10 + 0.04
5 кГц-10 кГц
0.20 + 0.25
1.000000 А
3 Гц-5 Гц
1.10 + 0.06
5 Гц-10 Гц
0.35 + 0.06
10 Гц-5 кГц
0.15 + 0.06
5 кГц-10 кГц
0.35 + 0.70
Измерение сопротивления (2-х и 4-х проводная схема):
Диапазон
Тестовый ток
Погрешность (1 год)
200.0000 Ом
1 мА
0.010+ 0.004
2.000000 кОм
1 мА
0.010 + 0.001
20.00000 кОм
100 мкА
0.010 + 0.001
200.0000 кОм
10 мкА
0.010 + 0.001
1.000000 МОм
2 мкА
0.012 + 0.001
10.00000 МОм
200 нА
0.040 + 0.001
100.0000 МОм
200 нА || 10 МОм
0.800 + 0.010
Измерение частоты и периода:
Диапазон
Частотный диапазон
Погрешность (1 год)
200 мВ - 300 В
3 Гц -5 Гц
0.07
5 Гц -10 Гц
0.04
10 Гц -40 Гц
0.02
40 Гц -300 кГц
0.007
200 кГц -1 МГц
0.007
Тип пробника
Тип пробника
Диапазон
Погрешность (1 год)
Платиновое сопротивление RTD
α = 0.00385
-200 °С ~ 600 °С
0.16 °С
α = 0.00389
-200 °С ~ 600 °С
0.17 °С
α = 0.00391
-200 °С ~ 600 °С
0.14 °С
α = 0.00392
-200 °С ~ 600 °С
0.15 °С
Термосопротивление
2,2 кОм
-40 °С ~ 150 °С
0.08 °С
3 кОм
-40 °С ~ 150 °С
0.08 °С
5 кОм
-40 °С ~ 150 °С
0.08 °С
10 кОм
-40 °С ~ 150 °С
0.08 °С
30 кОм
-40 °С ~ 150 °С
0.08 °С
Термопара
B
-0 °С ~ 1820 °С
0.76 °С
Термопара
E
-270 °С ~ 1000 °С
0.5 °С
Термопара
J
-210 °С ~ 1200 °С
0.5 °С
Термопара
K
-270 °С ~ 1372 °С
0.5 °С
Термопара
N
-270 °С ~ 1300 °С
0.5 °С
Термопара
R
-50 °С ~ 1768.1 °С
0.5 °С
Термопара
S
-50 °С ~ 1768.1 °С
0.6 °С
Термопара
T
-270 °С ~ 400 °С
0.5 °С
Модули
Стандартная комплектация
Базовый блок
Шнур питания
Кабель USB
Интерфейсный кабель MIX-Separator
Предохранитель - 4 шт
Краткое руководство по эксплуатации (анг.)
Модуль измерительный MC3065
Дополнительная комплектация
MC3534 Модуль коммутации для M300
MC3324 Модуль мультиплексора для M300
MC3164 Модуль мультиплексора для M300
MC3132 Модуль мультиплексора для M300
MC3120 Модуль мультиплексора для M300
MC3416 Модуль коммутации для M300
MC3648 Модуль коммутации для M300
M3TB64 Распределительный бокс
M3TB48 Распределительный бокс
M3TB34 Распределительный бокс
M3TB32 Распределительный бокс
M3TB24 Распределительный бокс
M3TB20 Распределительный бокс
M3TB16 Распределительный бокс
M3A2B Переходник
