RIGOL M302 Базовый блок с двумя модулями

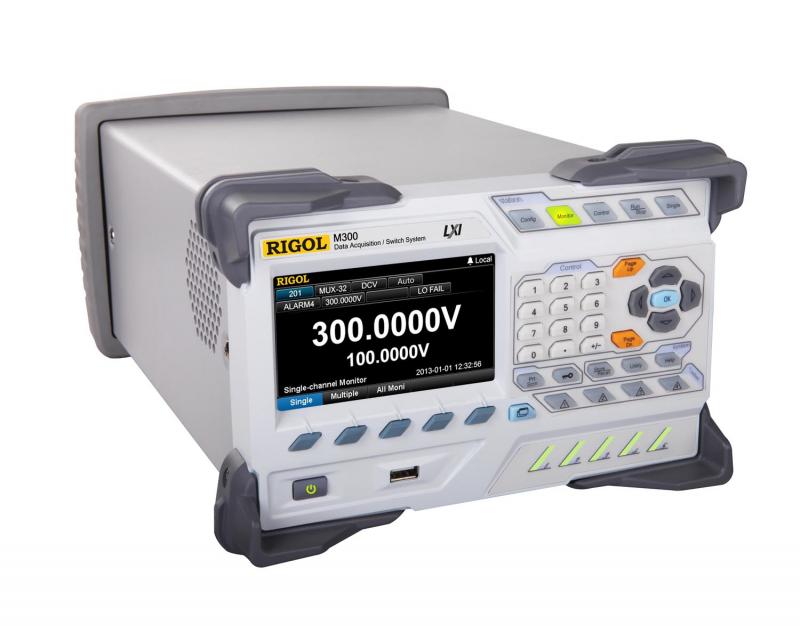

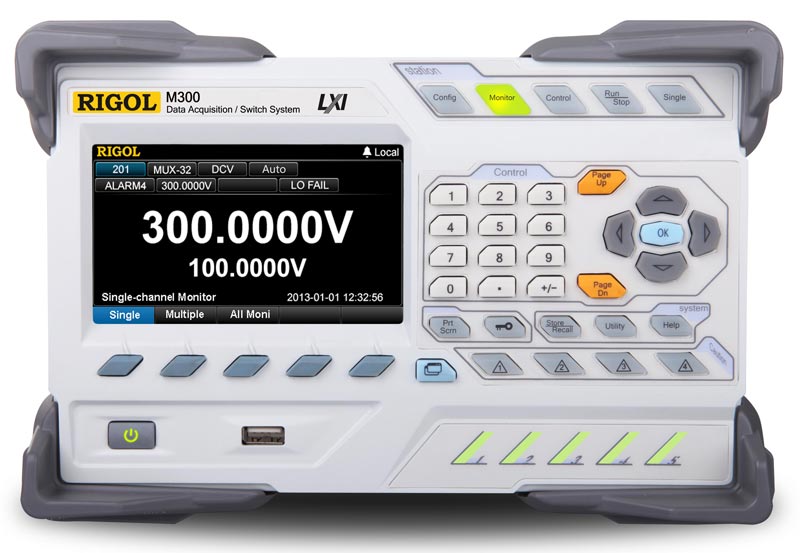

M302 Базовый блок с двумя модулями - вид спереди

◄ ►

Торговая марка:
Спецификация (PDF): Загрузить

Базовый блок M300: Разрешение дисплея 6 1/2 разряда. 5 слотов для подключения доп. модулей (8 типов). Макс. количество каналов - 320. Функция сканирования с макс.скоростью 500 каналов/сек. Функция сбора данных. Возможность соединения двух устройств M300. Подключение внешнего цифрового мультиметра. Встроенный измерительный модуль MC3065 и модуль 20-ти канального коммутатора MC3120. Дистанционное управление SCPI командами. Интерфейсы GPIB, LAN, USB Device/Host, RS232C. Цветной ЖК дисплей 4,3" (480 x 232). Габаритные размеры: 107,0х231,6х290,5 мм . Вес (без модулей) 3,2 кг.

Розничная цена: 277 200,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)

Характеристики
Комплектация

Rigol M300 - это система коммутации и сбора данных имеет в базовом блоке 5 слотов для подключения модулей различного назначения, в т.ч. модуля цифрового мультиметра (измерительного модуля), модулей мультиплексоров, модуля матричного коммутатора, а также многофункциональный модуля. Система сочетает функции высокоточных многоканальных измерений и быстрой коммутации и предоставляет множество путей решения задач тестирования и измерения.

Основные характеристики

Высокое разрешение дисплея базового блока: 6½ разряда
5 слотов для подключения дополнительных модулей
10 типов модулей измерения, коммутации, управления и сбора данных
Измерение иcтинных среднеквадратических значений (TrueСКЗ)
Максимальное количество каналов - 320
Функция сканирования с максимальной скоростью 500 каналов/сек
Функция сбора данных
Возможность соединения двух устройств M300
Подключение внешнего цифрового мультиметра
Наблюдение в реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации
Дистанционное управление при помощи SCPI команд
Интерфейсы GPIB, LAN, USB Device/Host, RS232C
Цветной ЖК дисплей 4,3" (480 x 232)
Габаритные размеры 107,0×231,6×290,5 мм
Вес 3,2 кг

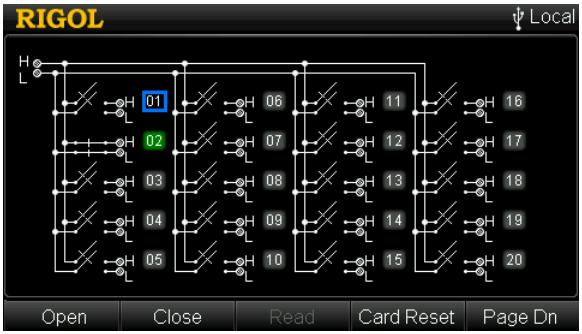

Модуль мультиплексорный MC3120
Модуль измерительный (модуль мультиметра) MC3065

Технические характеристики модуля MC3065

Измерение напряжения постоянного тока:

Диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	0.0040 + 0.0025
2.00000 В	0.0035 + 0.0006
20.0000 В	0.0040 + 0.0005
200.000 В	0.0050 + 0.0006
300.000 В	0.0055 + 0.0010

Измерение силы постоянного тока:

Диапазон	Испыт.напряжение на нагрузке	Погрешность (1 год) (%Iизм+% от диапазона)
200.000 мкА	<0,03 В	0.050 + 0.015
2.00000 мА	<0,25 В	0.050 + 0.003
20.0000 мА	<0,07 В	0.050 + 0.015
200.000 мА	<0,7 В	0.050 + 0.003
1.00000 А	<0,12 В	0.100 + 0.020

Измерение напряжения переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.06 + 0.04
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
2.00000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.06 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
20.0000 В	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.08 + 0.04
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
200.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
300.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50

Измерение силы переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Iизм+% от диапазона)
200.0000 мкА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
2.000000 мА	3 Гц-5 Гц	1.00 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.12 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
20.00000 мА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
200.0000 мА	3 Гц-5 Гц	1.00 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.10 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
1.000000 А	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70

Измерение сопротивления (2-х и 4-х проводная схема):

Диапазон	Тестовый ток	Погрешность (1 год) (%Rизм+% от диапазона)
200.0000 Ом	1 мА	0.010+ 0.004
2.000000 кОм	1 мА	0.010 + 0.001
20.00000 кОм	100 мкА	0.010 + 0.001
200.0000 кОм	10 мкА	0.010 + 0.001
1.000000 МОм	2 мкА	0.012 + 0.001
10.00000 МОм	200 нА	0.040 + 0.001
100.0000 МОм	200 нА \|\| 10 МОм	0.800 + 0.010

Измерение частоты и периода:

Диапазон	Частотный диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200 мВ - 300 В	3 Гц -5 Гц	0.07
	5 Гц -10 Гц	0.04
	10 Гц -40 Гц	0.02
	40 Гц -300 кГц	0.007
	200 кГц -1 МГц	0.007

Измерение температуры

Тип пробника	Тип пробника	Диапазон	Погрешность (1 год)
Платиновое сопротивление RTD	α = 0.00385	-200 °С ~ 600 °С	0.16 °С
	α = 0.00389	-200 °С ~ 600 °С	0.17 °С
	α = 0.00391	-200 °С ~ 600 °С	0.14 °С
	α = 0.00392	-200 °С ~ 600 °С	0.15 °С
Термосопротивление	2,2 кОм	-40 °С ~ 150 °С	0.08 °С
	3 кОм	-40 °С ~ 150 °С	0.08 °С
	5 кОм	-40 °С ~ 150 °С	0.08 °С
	10 кОм	-40 °С ~ 150 °С	0.08 °С
	30 кОм	-40 °С ~ 150 °С	0.08 °С
Термопара	B	-0 °С ~ 1820 °С	0.76 °С
Термопара	E	-270 °С ~ 1000 °С	0.5 °С
Термопара	J	-210 °С ~ 1200 °С	0.5 °С
Термопара	K	-270 °С ~ 1372 °С	0.5 °С
Термопара	N	-270 °С ~ 1300 °С	0.5 °С
Термопара	R	-50 °С ~ 1768.1 °С	0.5 °С
Термопара	S	-50 °С ~ 1768.1 °С	0.6 °С
Термопара	T	-270 °С ~ 400 °С	0.5 °С

Модули

Модули мультиплексорные МC3132, МC3164, МC3324
Модуль коммутатора МC3416
Модуль матричного коммутатора МC3648
Модуль многофункциональный МC3534

Стандартная комплектация

Базовый блок
Шнур питания
Кабель USB
Интерфейсный кабель MIX-Separator
Предохранитель - 4 шт
Краткое руководство по эксплуатации (анг.)
Модуль измерительный MC3065
Модуль мультиплексора MC3120

Дополнительная комплектация
