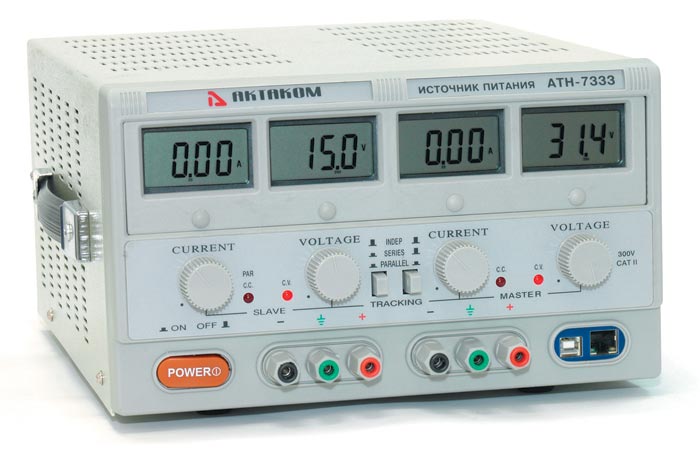

АКТАКОМ АТН-7333 Источник питания постоянного тока

Лабораторный источник питания АКТАКОМ АТН-7333 предназначен для проведения измерений с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительног комплекса, незаменимы при исследовании реакции радиоэлектронной аппаратуры на изменения напряжения. Удобное ПО позволяет осуществлять удаленное управление источником посредством интерфейса USB и LAN. Программная оболочка позволяет создавать сигналы произвольной формы и подавать их на выход источника. При желании пользователь может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.).

Возможности источника питания АТН-7333

• Линейная схема стабилизации
• Четыре 3-разрядных цифровых дисплея тока и напряжения (по 2 на каждый канал)
• Индикаторы CC и CV
• Плавная регулировка тока и напряжения
• Установка ограничения по току
• Защита от короткого замыкания
• Возможность работы в автономном режиме с управлением с передней панели прибора
• Управление через USB или LAN-интерфейс от ПК
• Точность установки 0,01 А и 0,1 В в автономном режиме
• Возможность включения/выключения режима повышенной точности индикации: 0,001 А и 0,01 В
• Возможность последовательного и параллельного подключения каналов в автономном режиме
• Автотрекинг в автономном режиме
• Установка закона изменения выходного напряжения (функциональное управление с ПК)
• Произвольное управление с ПК (управление в реальном времени)
• Установка фиксированных значений с ПК
• Загрузка/сохранение файлов установок и законов изменения выходного напряжения
• Возможность настройки времени мониторинга и управления при управленнии с ПК

Технические характеристики

• Количество каналов: 2
• Выходные параметры каждого канала: 0... 30 В / 0... 3 А
• Погрешность установки выходного напряжения : ±(1% Uвых+ 2 емр)
• Погрешность установки выходного тока : ±(2% Iвых+ 2 емр)
• Пульсации выходного напряжения в режиме стабилизации напряжения, типичное: ±1 мВ эфф. значения
• Пульсации выходного тока в режиме стабилизации тока, типичное: ±2 мА эфф. значения
• Дискретность установки в автономном режиме: по напряжению - 0,1 В, по току - 0,01 А

Общие характеристики

• Интерфейс: USB1.1 и LAN
• Питание: 220 В ±10%, 50Гц
• Масса: 9 кг
• Габариты: 385x268x164 мм

Требования к ПК

• Наличие USB 1.1
• Установленная операционная система Windows 9x, Me, NT4, 2000, XP, Vista
• Видеосистема VGA (640x480, 256 цветов)

Программное обеспечение AKTAKOM Power Manager

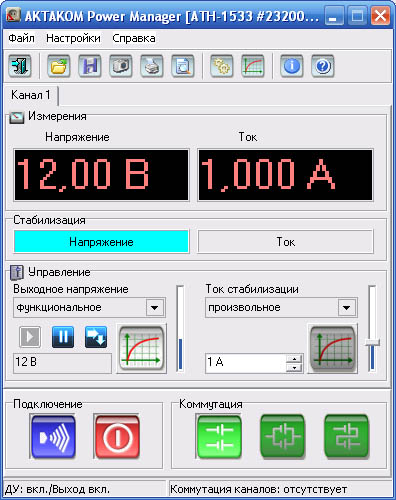

Программное обеспечение AKTAKOM Power Manager предлагает широкие возможности по дистанционному заданию выходных параметров управляемых источников питания АТН. При помощи AKTAKOM Power Manager, можно управлять выходным напряжением и током стабилизации, как в произвольном (ручном), так и в функциональном режиме. Заметим, что программное обеспечение AKTAKOM Power Manager позволяет работать, как с источниками питания, оборудованными контрольными АЦП, так и с источниками питания без АЦП. При этом, на источниках питания в которых есть АЦП, значения измеряются аппаратно, именно, на выходе прибора, а для источников питания без АЦП, параметры определяются по заданному значению. Причем, цвет индикаторов для приборов с АЦП и без АЦП, в главном окне измерений - разный!!! Для источников питания с АЦП - зеленый, без АЦП - красный.

Если режим произвольного или ручного управления - прост и понятен: пользователь меняет выходные параметры, изменяя положение ползунков, справа от управляемого параметра, то режим функционального управления позволяет реализовать гораздо больше возможностей и является фактически режимом автоматического управления источником питания.

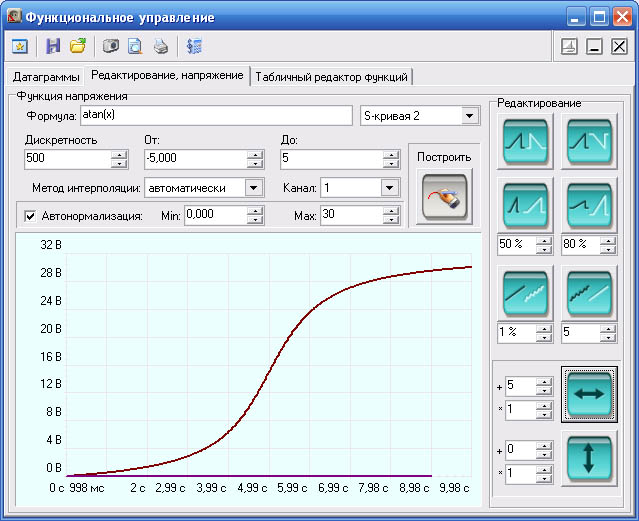

Режим функционального управления в AKTAKOM Power Manager позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по заранее заданному закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

Также, графический редактор, позволяет проводить над задаваемой формой такие операции, как: инвертирование, изменение масштаба, добавление случайного шума и сглаживание. Заметим, для более точного задания формы дискретность можно регулировать от 8 до 130000 точек!!! Кроме, того, для дальнейшего документирования, данную форму можно сохранить в графической форме.

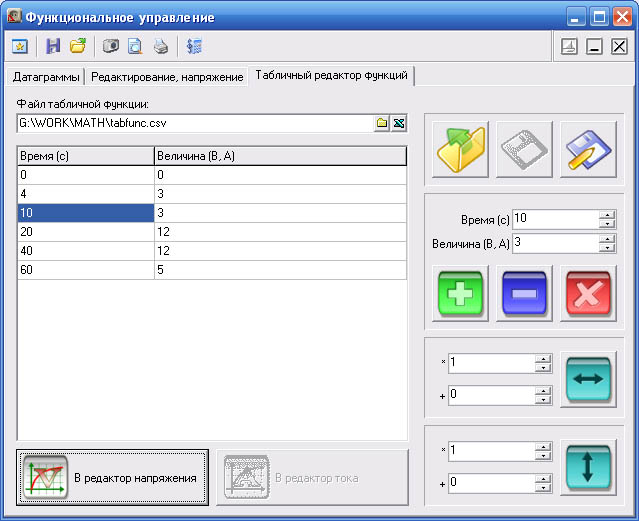

Другим удобным способом задания формы в AKTAKOM Power Manager - является табличный редактор

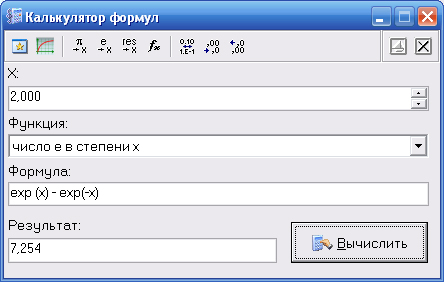

Пользователь легко может задать закон изменения параметров, как с помощью встроенного табличного редактора, так и загрузить в него таблицу в формате .csv подготовленную внешним приложением. Более того, во встроенном табличном редакторе можно редактировать файлы табличных функций, используемых функцией filetab в графическом редакторе или в калькуляторе формул.

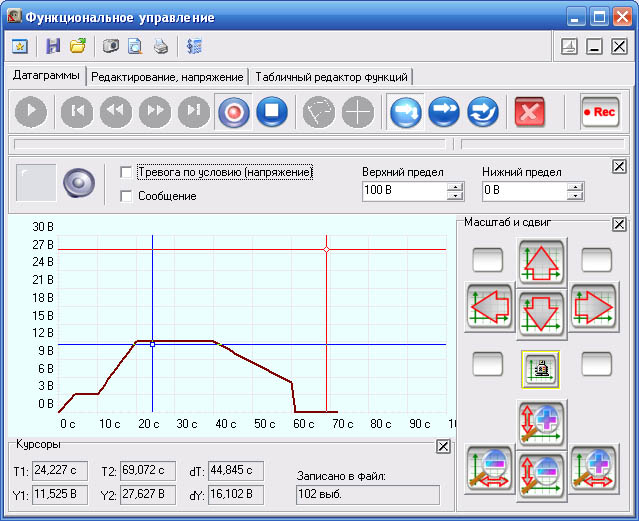

Законы изменения выходных параметров в AKTAKOM Power Manager можно посмотреть в окне датаграммы.

Причем, особо хотелось бы отметить, что для источников питания со встроенным АЦП отображаются не только задаваемые выходные параметры, но и реально измеренные выходные параметры!!!

Кроме, произвольных и функциональных режимов в AKTAKOM Power Manager имеется возможность задавать фиксированные значения выходного напряжения. По умолчанию, в окне измерений их два: 3,3В и 5В. Но пользователь может добавить в данный список любое другое фиксированное значение.

При работе с многоканальными источниками питания в главном окне AKTAKOM Power Manager предусмотрена возможность коммутации каналов.

Кроме вышеуказанных, предоставляет пользователям много дополнительных возможностей увеличивающих функциональность и удобство пользования управляемыми источниками питания, среди них:

• возможность настройки времени мониторинга и управления - установка времени для цикла управления и опроса состояния прибора. С определенной периодичностью, программа будет посылать команды на источник питания и опрашивать его
• возможность включения/выключения режима повышенной точности индикации - это возможность доступна только для источников питания с АЦП.
• режим тревоги по условию - при установке этой функции отслеживается, чтобы текущее значение напряжение не выходило за указанные пределы. В случае такого выхода включится сигнализация
• озвучивания событий - разрешение использования звукового сообщения программы
• всплывающие подсказки
• запоминание положения рабочих панелей при выходе из программы
• прозрачные панели
• и многие другие возможности

Стандартная комплектация

• Прибор
• Кабель питания
• USB кабель для соединения прибора с ПК
• Руководство по эксплуатации

Дополнительная комплектация

• Измерительный кабель PTL904-3
• Измерительный кабель PTL904-4
• Измерительный кабель PTL908-1
• Измерительный кабель PTL908-2
• Зажим типа крокодил PTL909-5
• Программное обеспечение
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

• Aktakom AULServer Программное обеспечение AUL Сервер
  Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
• ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
• AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
