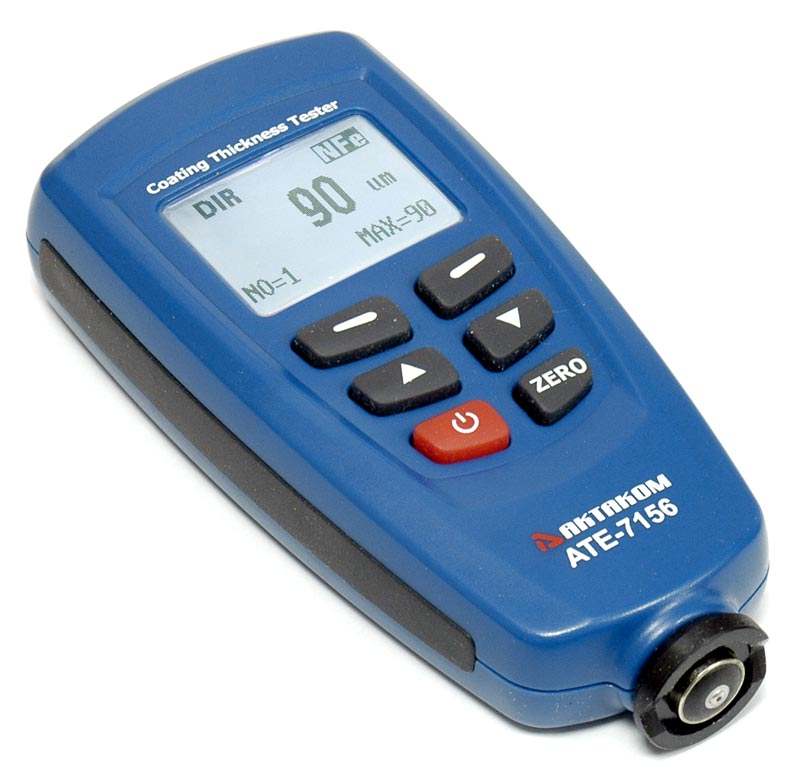

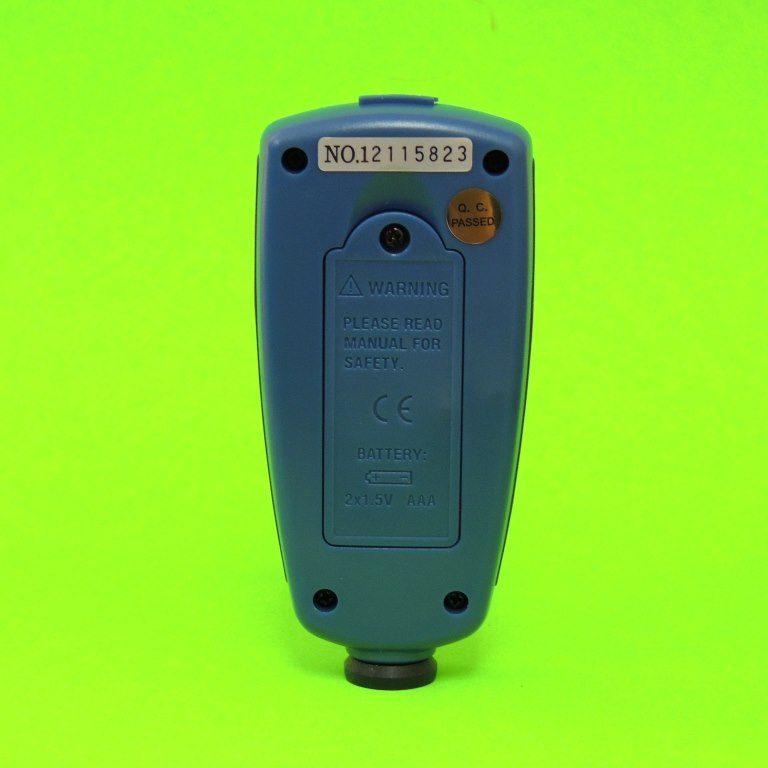

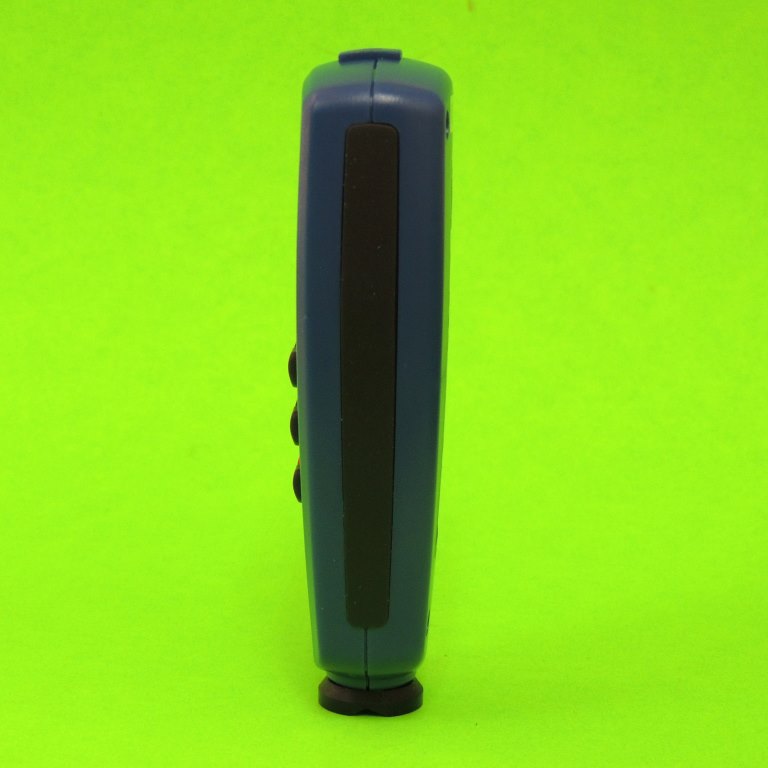

АКТАКОМ АТЕ-7156 Толщиномер

Система меню и основные установки

1. Нажмите кнопку входа в меню (поз.16, рис.1). Будут доступны следующие пункты меню: «Statistic View» – просмотр статистических данных; «Option» – настройки режимов измерения; «Limit» – установка пределов измерений; «Delete» – удаление сохранённых данных; «Measure view» – просмотр сохранённых данных; «Calibration» – настройка калибровки.

2. Кнопками ▲/вверх или ▼/вниз (поз.4, 17, рис.1). выберите необходимый пункт для настройки.

3. Для подтверждения выбора параметра нажмите кнопку (поз.16, рис.1), для отмены выбора нажмите кнопку (поз.5, рис. 1).

Настройка просмотра статистических данных

1. Выберите пункт меню «Statistic View». Кнопками ▲/влево или ▼/вправо выберите следующие пункты под меню: Среднее значение/Максимальное значение/Минимальное значение/Номер измерения/Среднеквадратичное

отклонение.

2. Для подтверждения выбора нажмите кнопку (поз.16, рис.1), для отмены выбора нажмите кнопку (поз.5, рис. 1).

Настройка режимов и параметров измерения (меню «Option»).

1. В меню «Option» кнопками ▲/вверх или ▼/вниз выберите пункты подменю измерения зачений «Measure mode», групповые или одиночные замеры «Working mode», настройки принципа измерений универсального зонда «User Probe», выбор единиц измерения «Unit setting», управление подсветкой «Backlight», вывод статистики на дисплей «LSD Statistic» и управление автовыключением прибора «Auto power off». После выбора нужного пункта подменю нажмите кнопку .

2. В подменю измерения значений («Measure mode») выберите режим измерений: Однократный (Single mode)/Непрерывный (Continuous mode)/. Для подтверждения выбора нажмите кнопку , для отмены выбора нажмите кнопку .

3. В подменю режимов работы («Working mode») кнопками ▲/вверх или ▼/вниз выберите прямой (Direct) или один из групповых режимов измерений (доступны 4 группы). Подтвердите выбор кнопкой . В случае выбора прямого режима активен индикатор «DIR», в случае выбора группы – индикатор «GRO» (поз.13, рис.1).

4. В меню «Used Probe» кнопками ▲/вверх или ▼/вниз выберите принцип измерения: автоматический (Auto)/магнитной индукции (Fe)/вихревых токов (N Fe). Подтвердите выбор кнопкой .

5. В подменю «Unit setting» кнопками ▲/вверх или ▼/вниз выберите единицы измерения мкм(μm)/мил(mils)/мм(mm). Подтвердите выбор кнопкой .

6. В подменю «Backlight» кнопками ▲/вверх или ▼/вниз выберите включение (ON)/выключение (OFF)подсветки. Подтвердите выбор кнопкой . Также включить и выключить подсветку можно удержанием кнопки , если прибор находится в режиме измерения.

7. В подменю «LSD Statistic» кнопками ▲/вверх или ▼/вниз выберите отображение одного из статистических показаний на дисплее: Среднее значение/Максимальное значение/Минимальное значение/Среднеквадратичное отклонение. Активируются индикаторы поз.14 и 16 (рис.1).

8. В подменю «Auto power off» кнопками ▲/вверх или ▼/вниз включите (Enable)/выключите (Disable) автовыключение прибора. При активации режима автоотключения прибор отключится в течение 3-х минут бездействия.

Настройка пределов измерений (меню «Limit»).

1. В меню «Limit» кнопками ▲/вверх или ▼/вниз выберите пункты подменю установки пределов измерений «Limit Setting» или их удаление «Delete limit». После выбора нажмите кнопку .

2. В подменю «Limit Setting» ▲/вверх или ▼/вниз выберите пункт установки верхнего или нижнего предела. После выбора нажмите кнопку . Кнопками ▲/вверх или ▼ /вниз установите нужное значение предела и нажмите кнопку для ввода установленного значения в память прибора. При измерениях в случае выхода измеренного значения за установленные пределы прибор подаст звуковой сигнал.

3. Для удаления установленных пределов (прибор вернётся к пределам по умолчанию) в подменю «Delete limit» нажмите кнопку .

Удаление сохранённых показаний из памяти прибора.

1. В меню «Delete» кнопками ▲/вверх или ▼/вниз выберите пункты подменю удаления текущего показания «Current data», всех показаний «All data» и групповых показаний «Gpoup data». Подтвердите выбор кнопкой . Для подтверждения удаления нажмите кнопку , для отмены – нажмите кнопку .

2. Просмотр показаний, сохранённых в памяти прибора.

3. В меню «Measure view» с помощью кнопок ▲/влево или ▼/вправо Вы можете просмотреть значения проведённых измерений, сохранённых в памяти прибора.

4. Настройка функции калибровки прибора.

5. В меню «Calibration» с помощью кнопок ▲/вверх или ▼/вниз Вы можете разрешить калибровку (Enable), запретить её (Disable), удалить нуль N (Delete zero N), удалить нуль F (Delete zero F). Подробно калибровка прибора описана в п. 4.3 «Калибровка прибора».

Калибровку прибора желательно проводить вначале измерений или обязательно после длительного перерыва в работе.

Калибровка “нуля”.

1. Включите прибор.

2. Задайте режим однократных измерений (Меню «Calibration» ▲/▼ «Measure mode» ▲/▼ «Single mode»).

3. Прижмите зонд к поверхности образца без покрытия (из набора для калибровки). Проведите измерение, а затем удалите прибор на расстояние не менее 10 см от металлических поверхностей.

4. Нажмите и удерживайте кнопку ZERO в течение 1,5 с. На дисплее появится показание «0,0 мкм».

Калибровка выполнена.

Калибровка по одному эталону.

1. Включите прибор.

2. Разрешите режим калибровки (Меню «Options» ▲/▼ «Enable»).

3. Прижмите зонд к поверхности к поверхности калибровочной плёнки (из набора для калибровки) и измерьте её толщину.

4. Удалите зонд от поверхности и кнопками ▲/▼ установите значение точно соответствующее значению толщины калибровочной пленки

5. Повторите измерения толщины покрытия эталона и коррекцию измеренного значения измерений до 5 раз – измеритель усредняет значения калибровки.

6. Для быстрого ввода и активации нового калиброванного значения кратковременно нажмите кнопку ZERO. Если Вы это не сделали, то по истечении 30 секунд прибор автоматически примет значение калибровки.

7. Деактивируйте режим калибровки (Меню «Options» ▲/▼ «Disable»). Калибровка завершена.

Калибровка по двум эталонам.

Выполняется аналогично калибровке по одной точке. Используются две калибровочные пленки.
