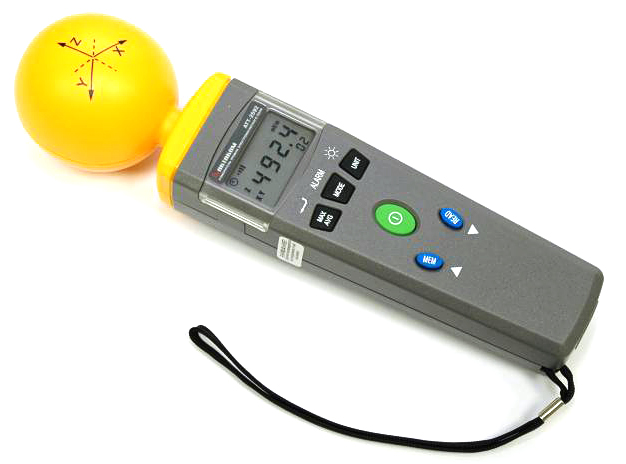

АКТАКОМ АТТ-2592 Измеритель уровня электромагнитного фона

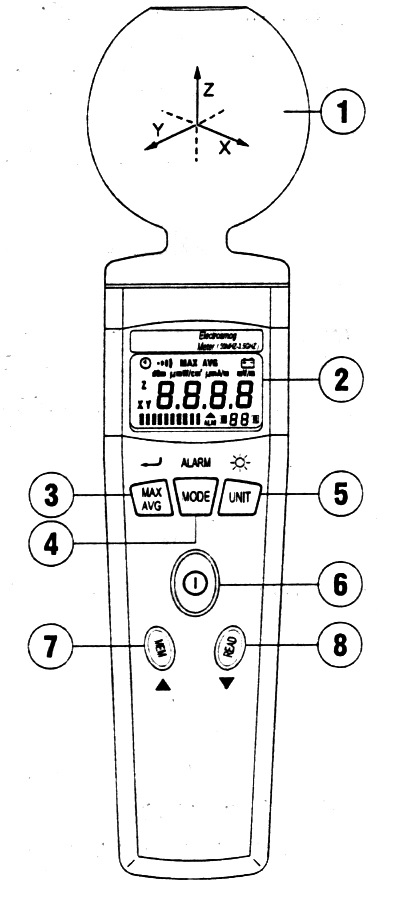

1. Датчик электрического поля.

2. ЖКИ дисплей.

3. MAX AVG – кнопка включения режимов максимального, среднего и максимального среднего измерений, вкл./выкл. звукового сигнала

4. MODE ALARM – кнопка выбора оси измерения, вкл./выкл. режима сигнализации

5. UNIT – кнопка выбора единиц измерений, вкл./выкл. подсветки дисплея.

6. – кнопка вкл./выкл. прибора.

7. MEM▲ – кнопка сохранения/удаления данных в память/из памяти и увеличения порога срабатывания в режиме сигнализации.

8. READ▼ – кнопка отключения функции автоотключения прибора, вкл./выкл. режимов чтения из памяти и уменьшения порога срабатывания в режиме сигнализации.

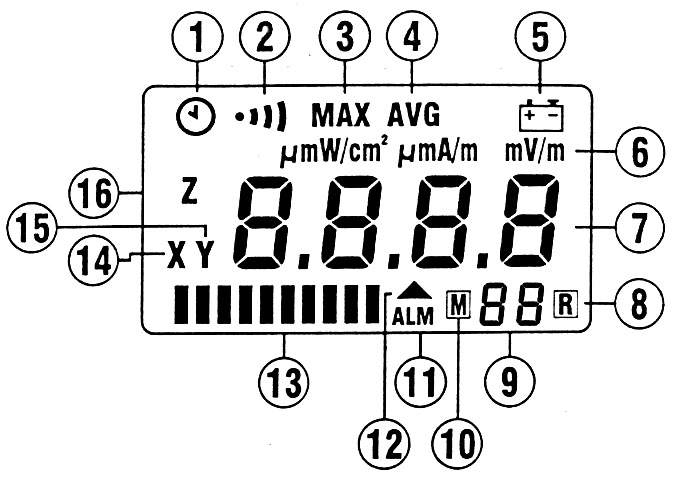

Описание ЖКИ дисплея

1. : Индикатор функции автовыключения вкл/выкл.

2. : Индикатор: звук вкл/выкл.

3,4. MAX AVG : Индикатор измерения максимального, среднего и максимального среднего значения.

5. : Индикатор разряда батареи.

6. Индикаторы единиц измерения

7. : Индикатор измеренного значения.

8,10. , : Индикаторы сохранения и вывода данных в память/из памяти.

9. : Номер ячейки памяти (1~99).

11. ALM: Индикатор режима «Сигнализация» вкл/выкл.

12. ▲ : Индикатор превышения предельно допустимых значений в режиме «Сигнализация».

13. : Графическая шкала для отображения динамического диапазона для каждой из осей (X, Y, Z).

14-16. X/Y/Z: индикаторы измеренного значения по оси X/Y/Z или по трем осям.

Для проведения измерения направьте датчик на предполагаемый источник излучения и, насколько это возможно, поднесите прибор к нему. При проведении измерений прибор должен находиться в устойчивом положении и между источником излучения и прибором не должно быть никаких препятствий, иначе не будут получены достоверные сведения. При резком перемещении датчика, прибор может выдавать некорректные параметры поля. Причиной является электростатический заряд. Данный эффект отмечается при использовании всех измерителей напряжённости поля.

Если характеристики поля неизвестны или при входе в зону не защищенную от электромагнитных излучений, используйте режимы "Непрерывные измерения" или "Измерение максимального значения".

Выполните несколько измерений в разных местах – это принципиально важно при неизвестных параметрах поля. Особое внимание следует обратить на измерения вблизи возможных источников излучения. Наряду с активными источниками излучения могут присутствовать некоторые носители, которые могут также быть радиоактивны. Например, кабели в составе диатермического оборудования могут также излучать радиацию. Заметим также, что металлические предметы внутри электромагнитного поля могут локально концентрировать или усиливать электромагнитное поле от источника излучения.

Когда результаты измерений значительно отклоняются от допустимых норм закрепите прибор на неподвижном штативе и работайте в режимах «Среднее значение» или «Максимальное среднее значение».

Примечание. Предельно допустимые уровни электрической напряженности и плотности потока мощности в зависимости от продолжительности воздействия приведены в номативном документе СанПиН 2.2.4/2.1.8.055-96.

Установка единиц измерения

Выбор единиц измерения производится последовательным нажатием кнопки UNIT : напряженность электрического поля (V/m) → вычисленная напряжённость магнитного поля (mA/m) → вычисленная плотность потока мощности (mW/m2) → вычисленная плотность потока мощности (μW/cm2).

Установка режимов измерений

Режим непрерывного измерения устанавливается автоматически при включении прибора.

Переключение режимов измерения осуществляется последовательным нажатием кнопки MAX AVG : максимальное значение (MAX) → среднее значение (AVG) → максимальное среднее значение (MAX AVG) → возврат к непрерывным измерениям.

Установка порога сигнализации и вкл./выкл. функции звукового предупреждения.

Режим «Сигнализация» используется для сигнализации о превышении предельно допустимых значений.

1. Нажатием кнопки выключите прибор.

2. Нажмите кнопку MODE ALARM и удерживайте ее, затем нажмите кнопку вновь, чтобы включить прибор. На экране «замигают» единицы измерения и четыре цифры, которые можно изменить.

3. Кнопками MEM▲и READ▼ установите необходимое значение порога сигнализации

4. Нажмите кнопку MAX AVG для сохранения установленного значения и выхода из данного режима.

5. В рабочем режиме нажмите кнопку MODE ALARM и удерживайте ее нажатой в течение 2-х секунд. На экране появятся символы “ALM” и « », которые указывают на то, что данная функция включена.

6. Если измеренное значение превышает установленный порог сигнализации, то на экране дисплея над символами “ALM” появится символ ▲.

7. Для отключения функции звукового предупреждения повторно нажмите кнопку MODE ALARM и удерживайте ее нажатой в течение 2-х секунд. Символы “ALM” и « » исчезнут с экрана.

Установка калибровочного коэффициента (CAL)

Измеренные данные напряженности поля умножаются на коэффициент калибровки, введенный ранее, и полученный результат отобразится на дисплее.

1. Нажатием кнопки выключите прибор.

2. Нажмите кнопки MEM▲и READ▼ и, удерживая их, включите прибор нажатием кнопки .

3. Активируется режим установки калибровочного коэффициента и на экране появятся 4-ре мигающие цифры.

4. Кнопками MEM▲и READ▼ установите необходимое значение калибровочного коэффициента.

5. Нажмите кнопку MAX AVG для сохранения установленного значения и выхода из данного режима.

Настройка функции отключения звука

1. Нажатием кнопки выключите прибор.

2. Нажмите кнопку MAX AVG и, удерживая ее, включите прибор. Символ « » исчезнет с экрана дисплея.

Установка функции автоматического включения и выключения прибора

По умолчанию, функция автоматического отключения активирована.

1. Для ее отключения выключите прибор.

2. Нажмите кнопку READ▼ и удерживая ее включите прибор. Символ « » исчезнет с экрана дисплея.

Установка функции автоматического отключения подсветки

По умолчанию, функция автоматического отключения подсветки активирована.

1. Для ее отключения выключите прибор.

2. Нажмите кнопку UNIT и, удерживая ее, включите прибор. Функция будет отключена

Работа с сохранёнными данными

1. Текущее значение ячейки памяти индицируется в нижней правой части дисплея.

2. Для сохранения данных в ячейку памяти однократно нажмите кнопку MEM▲. Появление символа « » означает сохранение измеренного значения. Номер ячейки памяти, отображаемый в нижнем правом углу, увеличится на единицу.

3. Для вызова сохраненных данных нажмите кнопку READ▼. Над номером ячейки памяти отобразится символ . Кнопками MEM▲и READ▼ выберите необходимую ячейку памяти, из которой нужно вызвать сохраненные данные, и последовательным нажатием кнопки UNIT выберите сохраненные значения в соответствующих единицах измерения.

4. Последовательным нажатием кнопки MODE ALARM выберите сохраненные значения по каждой оси.

5. Для выхода из режима вызова значений снова нажмите кнопку MAX AVG . Символ исчезнет с экрана дисплея.

6. Появление в номере ячейки памяти появится цифры "99" означает, что память полностью заполнена и ее содержимое необходимо очистить. Для этого выключите прибор и, удерживая кнопку MEM▲, включите его. На экране появится индикатор «no».

7. Если память необходимо очистить, то нажмите кнопку READ▼. На экране появится индикатор «YES».

8. Для подтверждения очистки содержимого памяти нажмите кнопку MEM▲. Прибор перейдет в рабочий режим, а номер ячейки памяти в нижнем правом углу изменится на .
