RIGOL DS1204B Цифровой осциллограф

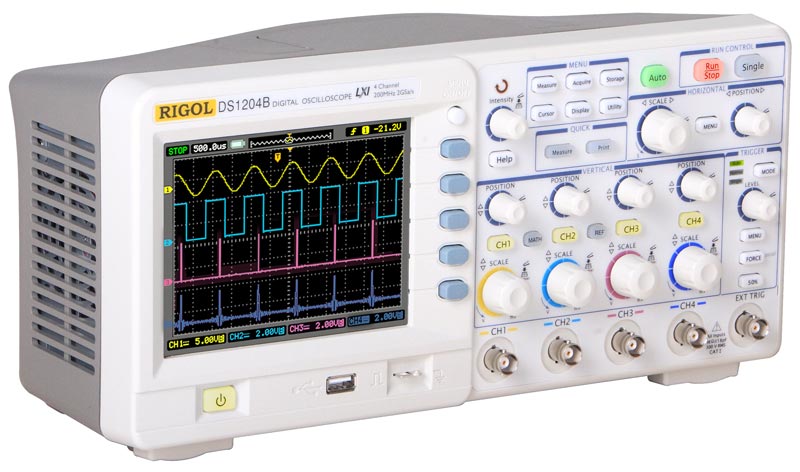

DS1204B Цифровой осциллограф

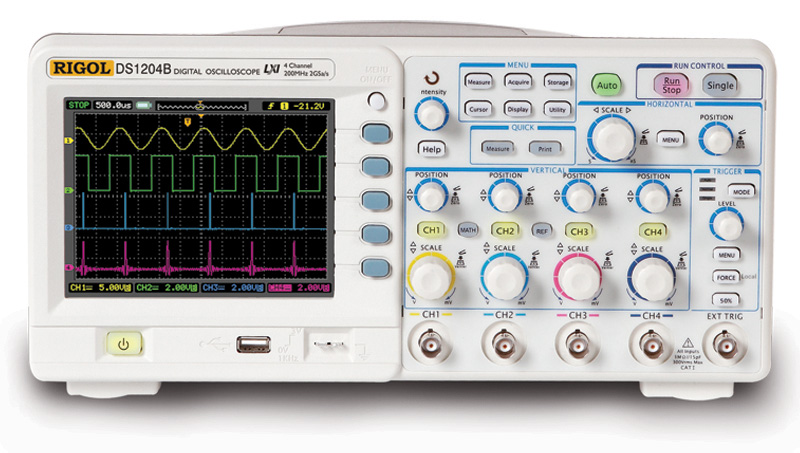

DS1204B Цифровой осциллограф - вид спереди

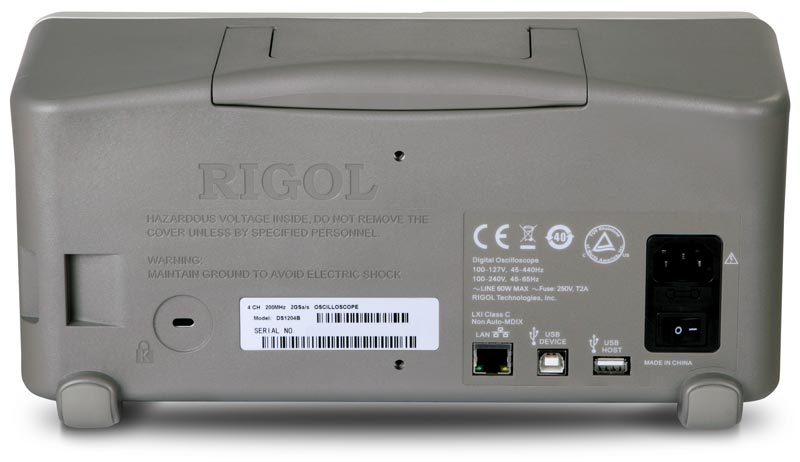

Торговая марка: RIGOL
Номер в Госреестре СИ: 39507-08
Замена: MSO5104 Rigol, ADS-6124, ADS-6124H
USB Host LAN

Цифровой осциллограф. 4 канала. Полоса - 200 МГц. Макс. частота дискретизации: 2Гвыб/с (реальное время), 50 Гвыб/с (эквив.режим); Макс.память: 16К точек. Входной импеданс 1МОм. Цифровые фильтры. Курсорные и 22 автоизмерений. Интерфейс: USB Device, 2 USB Host, LAN LXI class C, P/F Out . Дисплей – цветной 5,7” TFT (320x234). Размеры, мм : 325х159х133. Вес: 4,3кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Цифровой осциллограф Rigol DS1204B является превосходным инструментом для организаций с ограниченным бюджетом. Благодаря сочетанию невысокой цены и отличных характеристик, осциллограф Rigol DS1204B идеально подходит для применения в сфере образования. Четырёхканальный цифровой осциллограф Rigol DS1204B обладает типичным для бюджетных осциллографов набором функций: курсорные и автоматические измерения, математические функции, анализ спектра на основе БПФ, тестирование в пределах ("годен/не годен"), самописец и др. Наличие в цифровом осциллографе Rigol DS1204B интерфейсов для дистанционного управления, включая LAN (LXI class C), позволяет интегрировать этот прибор практически в любую измерительную или учебную лабораторию.

Технические характеристики

  • Каналы – 4 + внешний запуск
  • Полоса пропускания – 200 МГц
  • Частота дискретизации в реальном времени – 1 Гвыб/сек на канал, 2 Гвыб/сек - объединение 2-х каналов
  • Эквивалентная частота дискретизации – 50Гвыб/сек
  • Объем памяти: 8К на канал/16 К - объединение 2-х каналов
  • Время нарастания – 1,75 нс
  • Входной импеданс – 1МОм/18пФ
  • Коэффициент отклонения по вертикали: 2мВ/дел…10В/дел
  • Разрешение по вертикали: 8 бит
  • Время горизонтальной развертки – 1нс/дел….50с/дел
  • Максимально допустимое напряжение на входе: 300В скз
  • Режим XY
  • Связь по входу: открытый; закрытый; заземление входа
  • Режим развертки: автоматический, нормальный, однократный
  • Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
  • Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
  • 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз.
  • Математические функции: сложение, вычитание, умножение, инвертирование
  • Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное.
  • Интерполятор Sin(x)/x
  • Режим усреднение (до 256 регистраций)
  • Пиковый детектор
  • Ограничение полосы пропускания - 20МГц
  • Самописец: 500мс/дел…50с/дел
  • Настраиваемая чувствительность запуска для эффективной фильтрации шума
  • Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
  • Режим «годен - негоден» с оптически изолированным выходом
  • Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
  • Встроенный частотомер
  • Автокалибровка
  • Многоязыковой пользовательский интерфейс
  • Интерфейс: USB Device, 2 USB Host, LAN LXI class C, P/F Out (изолированный)
  • Дисплей – цветной 5,7” TFT дисплей (разрешение 320x234)
  • Питание: 100-240В, 50Гц
  • Размеры, мм : 325х159х133 Вес: 4,3кг

Стандартная комплектация

  • Осциллограф
  • Кабель питания
  • Пробник 1:1, 10:1
  • Краткое руководство по эксплуатации
  • Гарантийный талон

Дополнительная комплектация

  • Программное обеспечение Ultrascope под Win98/2000/XP
  • Мягкая сумка для переноски прибора

Часто задаваемые вопросы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?

  • Как активировать опции для приборов Rigol?
    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх
