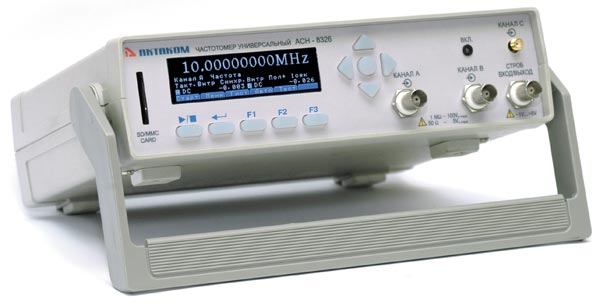

АКТАКОМ АСН-8326 Частотомер

Торговая марка:
Снято с производства

3 канала; Диапазон частот (канал А и B): 0,1 Гц…200 МГц. З канал (C): 200 МГц…8 ГГц. Разрядность индикатора - 10 цифр. Графический OLED дисплей. Автонастройка уровня запуска. Измерение длительности импульсов - 10нс…10с.. Относительная погрешность частоты опорного генератора: 1*10^–7. Время измерения: 10 с / 1 с /0,1 с. Математика. Статистика. Интерфейс: USB, LAN. Питание: адаптер +7,0 В/2А. Габариты: 260х210х70 мм. Масса, не более: 1,5 кг.

Розничная цена: недоступно

НДС включён в цену

Есть на складе

Частотомер АКТАКОМ АСН-8326 позволяет измерять частоту, период, длительность импульса и скважность сигнала с высокой точностью. Прибор также имеет встроенный счетчик импульсов. Отличительной особенностью частотомера АСН-8326 является возможность выполнения математических операций с полученными данными и статистической обработки результатов измерений. Благодаря наличию интерфейсов USB и LAN, частотомер АСН-8326 позволяет выполнять обработку и архивирование результатов измерений на ПК, а также может быть интегрирован в системы автоматизированных измерений.

Технические характеристики

2 основных канала измерения (А и В) + ВЧ канал С
диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц
диапазон входных частот по каналу С: 200 МГц...8 ГГц
диапазон входных напряжений по входам А и В: 0,025...25 В (0,1 Гц … 50 МГц), от 0,3 В (50 МГц … 200 МГц)
относительная погрешность частоты опорного генератора: 10^–7
старение 0,6 ppm/год
графический цифровой OLED дисплей
максимальная разрядность индикатора: 10 разрядов
чувствительность по входу А, В, не хуже: 25 мВ (в полосе 0,1 Гц..180 МГц)
измерение длительности импульсов: 10 нс...10 с
входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом, по каналу С: 50 Ом
вид связи по каналам А и В: AC, DC; по каналу С: AC
время измерения: 10 сек/1 сек/0,1 сек
питание: сетевой адаптер АТН-0702 +7,0 В/2А
интерфейс связи с ПК: USB 1.1, LAN
габаритные размеры: 260 х 210 х 70 мм
масса, не более: 1,5 кг

Основные режимы и функции

измерение частоты по каналам А, B, С
измерение периода по каналам А, B
измерение длительности импульсов по каналам А и В
измерение скважности импульсов (коэффициента заполнения) по каналам А и В
измерение разности фаз по каналам А и B
счетчик импульсов по каналам А и B
измерение скорости вращения
статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ
математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу
удержание показаний
режим относительных измерений

Дополнительные возможности частотомера АСН-8326

русскоязычное многоуровневое меню и пользовательский интерфейс
возможность одновременного вывода нескольких показаний измерения
автонастройка уровня сигнала
возможность графического отображения информации
отключаемый фильтр низких частот
внешняя и внутренняя синхронизация
синхронизация по положительному или отрицательному импульсу запуска
внешнее и внутреннее тактирование
регулируемое время измерения
автокалибровка
функция самотестирования
режим часов
звуковые эффекты
режим тревоги по условию (только в режиме работы с программным обеспечением)
работа прибора в комплексе с компьютером со связью по USB1.1 и LAN
удаленное управление и сбор данных с помощью специального программного обеспечения

Программное обеспечение

Программное обеспечение АСН-832X SW позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, АСН-832X SW позволяет выполнять и ряд других операций недоступных в локальном режиме.

Рабочее окно делится на 3 области: верхнюю, центральную и нижнюю

В верхней области располагается меню управления состоящее из 5 закладок:

Связь - закладка, которая предназначена для поиска подсоединенных устройств (частотомеров), которые могут быть подключены к компьютеру и, в дальнейшем, управляться через программное обеспечение
Сокеты - закладка, которая служит для установки параметров подключения при управлении по LAN
Настройки - закладка, служащая для настройки параметров измерения: канал измерения, тип входа, режимы тактирования и синхронизации и т.п.
Вычисления - закладка, предназначеная для отображения результатов обработки и вычислений
Дополнительно- закладка для выполнения калибровки, включения режимов часов и звуковых эффектов.

Центральная область рабочего окна - предназначена для запуска и остановки процесса измерения и отображения результатов измерений

И, наконец, в нижней части рабочей области, в зависимости от включенной закладки, отображаются режимы "Самописец" или "Статистика"

Если активной является закладка "Самописец", то на экране строятся тренды, т.е. график изменения частоты во времени. Это очень удобно, когда требуется регистрировать изменение частоты во времени без участия пользователя. Для документирования, данные могут сохраняться в файл, а, также, в дальнейшем, вызываться из файла и обрабатываться

Отображение трендов было невозможно в локальном режиме. На приведенном скриншоте видно, что появились еще 2 функции, которые, также, были недоступны в локальном режиме: тревога по условию и курсорные измерения. При установке функции "режима тревоги по условию" отслеживается, чтобы текущее значение частоты не выходило за указанные пределы. В случае такого выхода включится сигнализация.

Елси активной является окно "Статистика", то на экране отображаются результаты статистической обработки, а, также, можно наблюдать представление результатов в виде гистограмм с возможностью курсорных измерений

Частотомер может дистанционно управляться, не только по интерфейсу USB 1.1, но и подключаться к Ethernet через интерфейс LAN, что позволяет использовать частотомер в тех местах и в тех случаях, где присутствие человека затруднительно. Это позволяет существенно расширить сферу использования частотомера.

Стандартная комплектация

прибор
блок питания с кабелем АТН-0702
модуль ВЧ-канал АСН-0801 (встроен)
интерфейсный модуль USB/LAN АСЕ-1072
кабель для соединения устройства с USB-портом
руководство пользователя
Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение ACH-832х_SDK Полный комплект средств разработки ПО

Совместимое программное обеспечение

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
