Источник питания Rigol DP821 имеет высокую точность установки напряжения и тока, а также низкий уровень шумов и пульсаций. В источнике питания Rigol DP821 реализованы как типовые для лабораторных источников питания функции (защита от перегрузки и перегрева, стабилизация тока и напряжения), так и передовые, например возможность программирования сигналов произвольной формы или импульсов с сохранением во внутреннюю память, регистрация данных при контроле выходных параметров и др.
Программируемый источник питания Rigol DP821 обладает инновационным графическим интерфейсом, отображающим параметры в цифровой, аналоговой и графической формах в реальном времени, благодаря чему использование прибора становится еще более простым и интуитивно понятным.

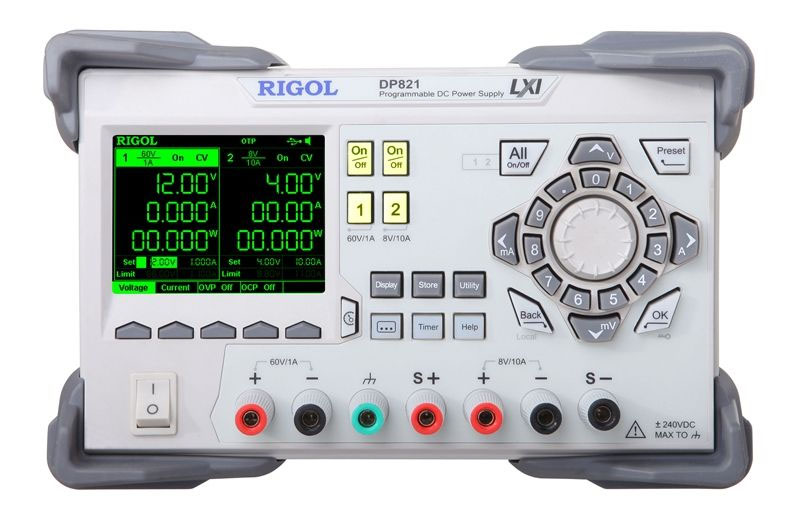

Для компенсации падения напряжения и улучшения точности на передней панели источника питания DP821 имеются дополнительные гнезда (Sense S+, Sense S-), реализующие четырехпроводную схему подключения нагрузки.

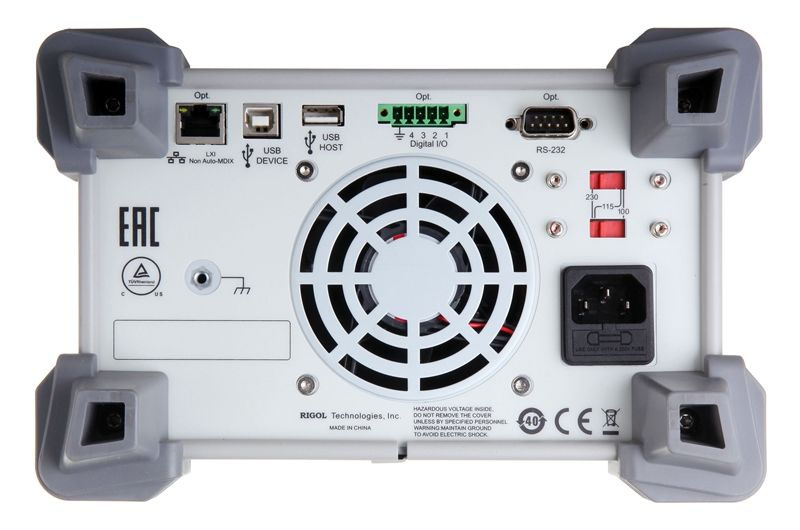

Опциональный интерфейс LAN (LXI Class C) позволяет дистанционно управлять источником питания DP821 в составе измерительных лабораторий.
Основные характеристики Rigol DP821
Количество каналов - 2
Максимальная мощность - 140 Вт
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
Режимы стабилизация тока и напряжения
Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
Возможность установки задержки на выходе
Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с)
Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
Поддержка внешнего диска
Новый интуитивно понятный графический интерфейс
Дисплей: монохромный ЖК 3,5" с поддержкой графической формы сигнала
Технические характеристики
Характеристики
Значения
Количество каналов
2
Выходное напряжение / ток
Канал 1: 0...8 В / 0...10 А
Канал 2: 0...60 В / 0...1 А
Чем различаются модели источников питания Rigol серии DP800 с индексом «A» от моделей без индекса «A»?
Как и в электронных нагрузках Rigol, так и в источниках питания модели с индексом «A» имеют более лучшие технические характеристики и функциональность по сравнению с моделями без индекса «A».
Основные различия по следующим параметрам:
Параметр или функция
DP800A
DP800
Разрешение установки / считывания / отображения
Более лучшее
Хуже
Функции мониторинга / анализа / регистратора
Штатно
Опция
Цифровой порт ввода/вывода Digital I/O
Штатно
Опция
Интерфейсы
Штатно: USB Host / USB Device, RS-232, LAN
Опция: GPIB
Штатно: USB Host / USB Device
Опции: LAN, RS-232, GPIB
Дисплей
Цветной ЖК 4,3" TFT. Улучшенная цветовая схема
ЖК 4,3" TFT. Квазимонохромная цветовая схема
Однако большинство различающихся параметров (кроме улучшенной цветовой схемы дисплея) на моделях DP800 можно улучшить до значений и функций моделей с индексом «A» путем приобретения и активации дополнительных опций:
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
В графу Verification code вводите код верификации, что прописан справа от данной графы.
Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
Выполняете пп.1-6. способа 1
Сохраняете полученный сгенерированный код
Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
Соединяете ПК и прибор кабелем USB
Находите в ПО свой прибор (например MSO7054)
Вызываете панель управления SCPI командами
В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
После активации опций прибор рекомендуется перезапустить заново
