АКТАКОМ AFC-2125 Частотомер

AFC-2125 Частотомер

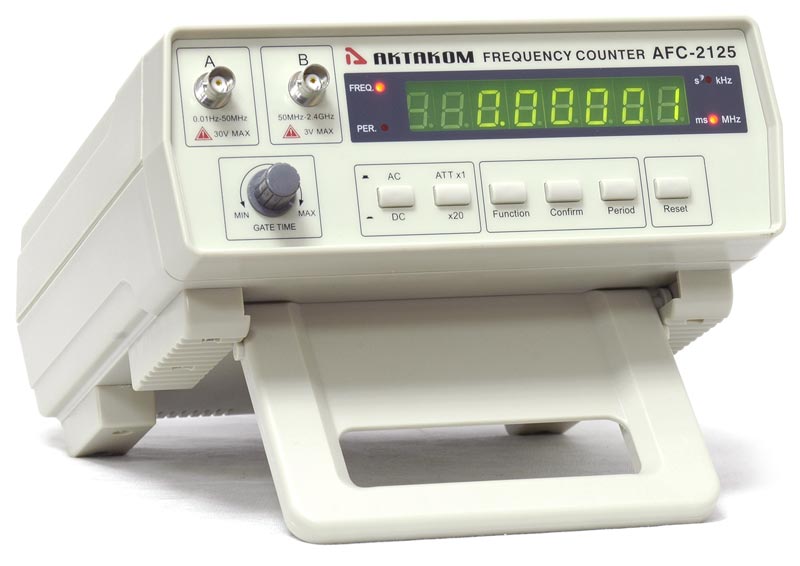

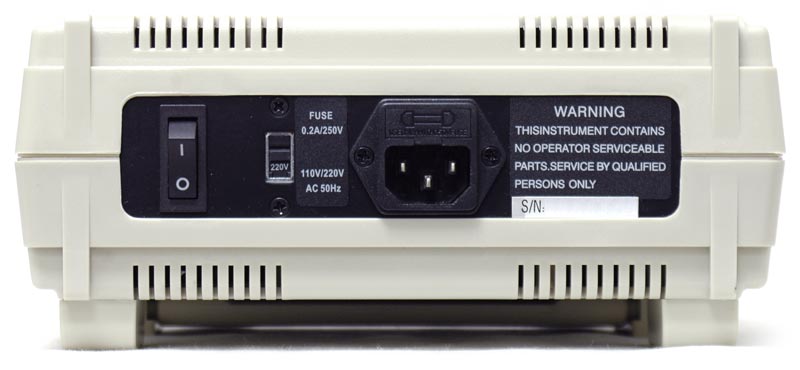

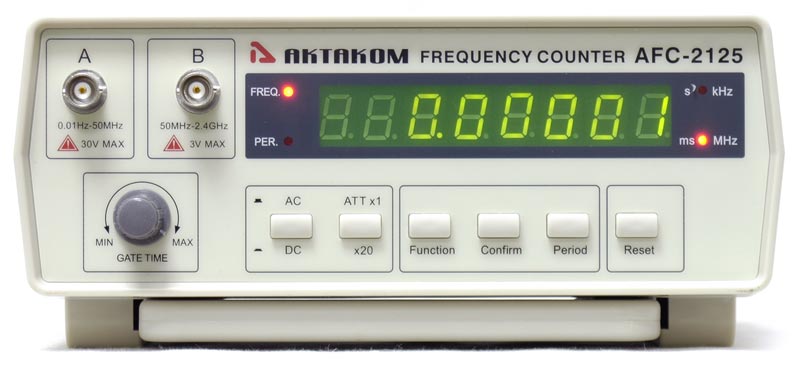

AFC-2125 Частотомер - вид спереди
Торговая марка: АКТАКОМ
Снято с производства

Измерение частоты от 0,01 Гц до 2,4 ГГц (CHA: 0,01 Гц...50 МГц; CHB: 50 МГц...2,4 ГГц). Измерение периода повторения. 3 диапазона измерения. Время счета плавно регулируемое от 100 мс до 10 с. Наилучшее разрешение 0,001 Гц. Связь по входу AC (CHA), AC/DC (CHВ). Чувствительность от 50 мВскз. Стабильность частоты ±20 ppm/месяц. Температурная компенсация. Светодиодный дисплей 8 разрядов. Вес около 16 кг. Габаритные размеры 270 х 215 х 100 мм.

Розничная цена: недоступно

НДС включён в цену

На заказ



Частотомер АКТАКОМ AFC-2125 имеет два входа (низкочастотный и высокочастотный) для измерения частоты и периода сигнала. Благодаря применению в частотомере AFC-2125 встроенной схемы температурной компенсации, удалось уменьшить погрешность измерения, вызванную температурным дрифтом.

Технические характеристики

  • 2 изолированных входа
    • CHA - низкочастотный вход для измерения частоты от 0,01 Гц до 50 МГц;
    • CHB - высокочастотный вход для измерений от 50 МГц до 2,4 ГГц;
  • Интервалы времени счета: с плавной регулировкой от 100 мс до 10 с
  • Входной импеданс: CHA - 1 МОм, CHB - 50 Ом
  • Максимальный уровень входного сигнала: CHA - 30 Впик DC+AC, CHB - 3 В
  • Аттенюатор (CHA) х1, х20
  • Стабильность частоты опорного генератора:
    • краткосрочная ±0,003 ppm/сек
    • долгосрочная ±20 ppm/месяц
  • Температурная стабильность (10°С...40°С) ±10 ppm/°С
  • Дисплей LED, 8 разрядов
  • Питание 220 В±10%, 50 Гц
  • Максимальная потребляемая мощность 5 Вт
  • Вес около 1,6 кг.
  • Габаритные размеры - 270 х 215 х 100 мм.
Шаг
Связь по входу
Вход
Частота
Разрешение
Чувствительность
Точность
100 мс
10 с
1 AC
CHB 1 ГГц...2,4 ГГц 1 кГц
100 Гц 50 мВскз...300 мВскз
погрешность опорного генератора
х частота ± 1 е.м.р.
1 AC CHB 50 МГц...1 ГГц
(не включая 1 ГГц)
1 кГц 10 Гц
2 AC CHA 2 МГц...50 МГц 1 кГц 10 Гц < 120 мВскз
3 AC CHA 100 Гц...2 МГц 10 Гц
0,1 Гц
3 DC CHA 0,01 Гц...100 Гц
(не включая 100 Гц)
0,001 Гц
< 500 мВскз (0,01 Гц...1 Гц)
< 80 мВскз (1 Гц...100 Гц)

Стандартная комплектация

  • Частотомер
  • Кабель BNC — зажимы типа «Крокодил» 1 шт.
  • Сетевой кабель
  • Руководство пользователя

Часто задаваемые вопросы

  • Каково назначение органов управления частотомера AFC-2125?
  • Почему кабель к частотомеру AFC-2125 не подключен, а на дисплее изменяются значения?
  • Каковы особенности эксплуатации у данного частотомера?
  • Каков порядок работы с частотомером AFC-2125?

  • Каково назначение органов управления частотомера AFC-2125?

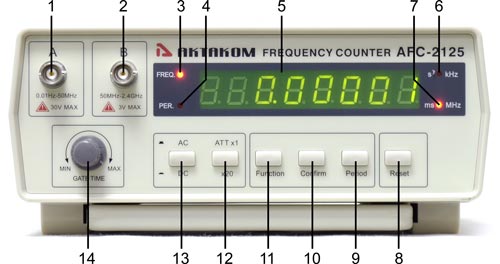

    Органы управления частотомера AFC-2125Органы управления частотомера AFC-2125

    1. Вход А (входной разъем тип BNC) для измерения частоты сигнала в диапазоне от 50 МГц до 2,4 ГГц.
    2. Вход В (входной разъем тип BNC) для измерения частоты сигнала в диапазоне от 10 Гц до 50 МГц.
    3. Индикатор режима измерения частоты
    4. Индикатор режима измерения периода
    5. Светодиодный дисплей
    6. Индикатор частотного диапазона kHz
    7. Индикатор частотного диапазона MHz
    8. Кнопка RESET (сброс): при сбое в работе прибора нажмите кнопку RESET
    9. Кнопка для измерения периода повторения колебаний
    10. Кнопка для подтверждения выбранного режима
    11. Кнопка FUNCTION (функции): младший разряд дисплея показывает порядковый номер шага, три шага, смена шагов идет по кругу
    12. Кнопка ослабления входного сигнала на 20 децибел
    13. Кнопка AC/DC (открытый / закрытый вход): при нажатой кнопке вход открыт, при отжатой кнопке постоянная составляющая входных сигналов отсекается
    14. Ручка плавной регулировки времени счета

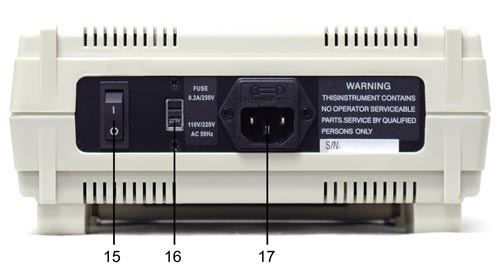

    15. Кнопка включения / выключения питания
    16. Переключатель напряжения питания
    17. Разъём для подключения кабеля питания с держателем предохранителя

    Наверх

    Почему кабель к частотомеру AFC-2125 не подключен, а на дисплее изменяются значения?

    Входной аналоговый тракт частотомера AFC-2125 является высокоомным участком цепи и, кроме того, данный частотомер имеет высокую чувствительность, что приводит к усилению всех посторонних (внешних) шумов при отсутствии сигнала на входе или при сигнале, значительно ниже уровня чувствительности. В связи с этим, при отсутствии подключения к входному разъему, показания частотомера будут непредсказуемые и изменяющиеся.

    Данные показания при неподключенном входе закономерны и не являются признаком какой - либо неисправности прибора.


    Наверх

    Каковы особенности эксплуатации у данного частотомера?
    1. При отсутствии входного сигнала на дисплее может быть значение, отличное от нуля, что не является неисправностью и не влияет на точность измерений.
    2. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор, а так же воздействие сильных электромагнитных полей.
      • Попадание жидкости под крышку прибора.
      • Измерение в цепях с напряжением более 3 В.
      • Растягивать с усилием измерительные щупы прибора или использовать кабель подключения с разъемом, отличным от «BNC»
      • Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Каков порядок работы с частотомером AFC-2125?
    1. Включите питание прибора, переведя выключатель питания (поз. 15) в положение «I». Для обеспечения точных измерений следует прогреть прибор не менее 20 минут.
    2. Подключите сигнальный кабель на вход А или В прибора в зависимости от частоты измеряемого сигнала.
    3. Если измеряемый сигнал меньше 100 Гц, нажмите кнопку AC/DC.
    4. Если амплитуда входного сигнала велика, нажмите кнопку аттенюатора для включения режима ослабления входного сигнала.
    5. Выберите режим измерения с помощью переключателя FUNCTION. Переключатель FUNCTION имеет 3 шага:
      1. 50 МГц – 2,4 ГГц, используется вход CH B, единицы измерения МГц/мс;
      2. 2 МГц – 50 МГц, используется вход CH A, единицы измерения МГц/мс;
      3. 0,01 Гц – 2 МГц, используется вход CH A, единицы измерения кГц/с.
    6. После выбора режима измерения нажмите кнопку CONFIRM (подтверждение), прибор начнет измерение и результаты измерения будут отображаться на дисплее. Время счета можно плавно регулировать с помощью ручки GATE TIME.
    7. В режиме измерения частоты нажмите кнопку PERIOD, прибор начнет измерение периода колебаний и на дисплее отобразится результат измерений, режим измерения и измеряемая величина.
    8. При сбоях в работе прибора нажмите кнопку RESET или выключите и снова включите прибор.
    9. При отсутствии входного сигнала на дисплее может быть значение, отличное от нуля, что не является неисправностью и не влияет на точность измерений.

    Наверх
