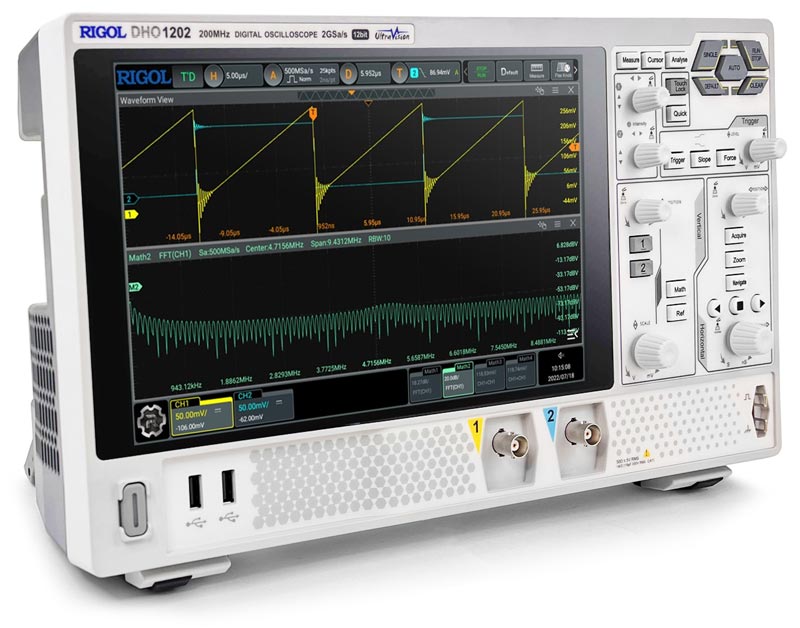

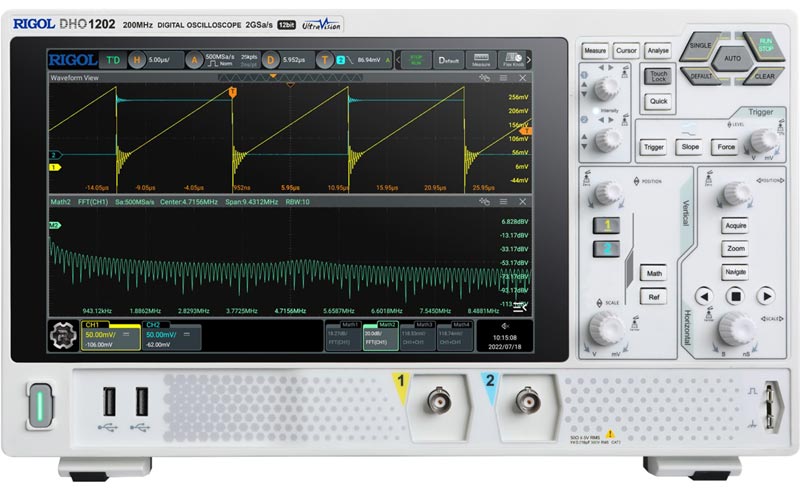

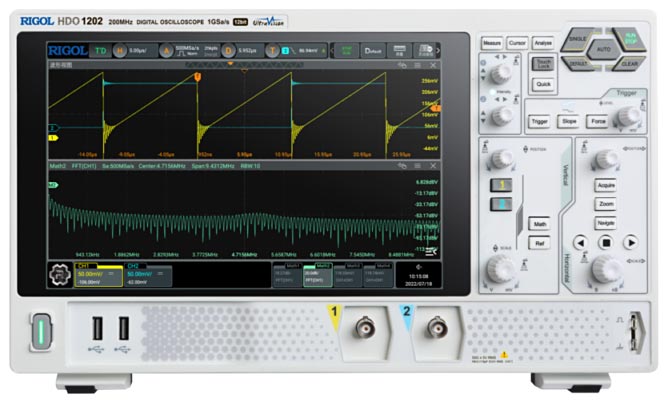

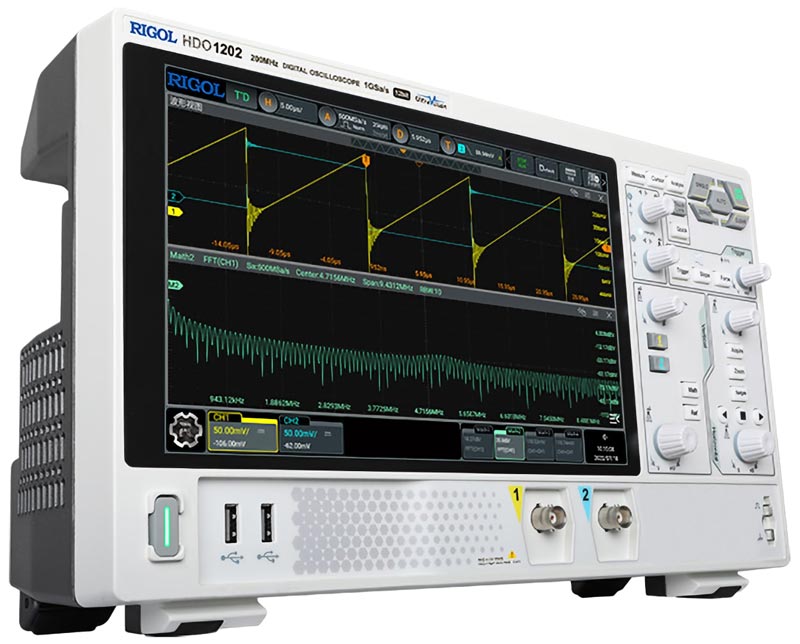

Цифровой осциллограф Rigol DHO1102 является превосходным инструментом для исследования и отладки современных электронных схем, обладая отличными техническими характеристиками и широкими функциональными возможностями. В цифровом осциллографе DHO1102 применены новейшие разработки компании Rigol - процессор собственной разработки "Centaurus" и технология UltraVision 2, что позволило обеспечить высокую частоту дискретизации в реальном времени, скорость захвата осциллограмм до 1500000 осц/с в режиме UltraAcquire, глубину записи до 100 М точек.
Цифровые осциллографы серии DHO1000 отличает низкий уровень шумов , чувствительность от 500 мкВ/дел и высокое разрешение по вертикали - 12 бит, что позволяет делать измерения еще более точным.
Приборы отличают возможность запуска и анализа по сигналам последовательных шин RS-232/UART, I²C, SPI, CAN, LIN без установки дополнительных опций.
Следуя современным тенденциям в осциллографии, помимо традиционных органов управления на передней панели прибора, в цифровом осциллографе Rigol DHO1102 установлен большой сенсорный дисплей, что делает управление осциллографом еще более простым и удобным.
Технические характеристики
Характеристика
Значение
Полоса пропускания
100 МГц
Режим дискретизации
Реальное время
Количество каналов
2 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм
50000 осц./сек (векторный режим)
Время нарастания (50 Ом), тип
≤3.5 нс
Регистрация
Режим
Обычный Пиковый детектор : 2 нсУсреднение (2, 4, 8, 16…65536 выборок)
Макс. дискретизация (реальное время)
2 Гвыб/сек (1 Гвыб/сек - два канала)
Глубина записи
50 М точек (25 М точек - два канала) - штатно
Параметры вертикальной системы
Связь по входу
открытый, закрытый или земля
Входной импеданс
1 MОм ±1% || 19 пФ ±3 пФ
Учет ослабления пробников
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
Макс. входное напряжение
300 Вскз CAT I, 400 Впик (DC + Vpeak)
Вертикальное разрешение
12 бит
Эффективное количество ENOB (тип.)
8 бит
Вертикальное отклонение
500 мкВ/дел ~ 10 В/дел
Диапазон смещения
± 1 В (500 мкВ/дел ~ 65 мВ/дел)
Динамический диапазон
±4 дел (12 бит)
Ограничение полосы пропускания
20 МГц, полная полоса - выбирается для каждого канала
Погрешность коэфф. усиления
±2% от полной шкалы
Погрешность смещения
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
ESD защита
±8 кВ (на входе BNC)
Изоляция между каналами
≥100:1
Параметры
Коэффициент развертки
2 нс/дел ~ 1000 с/дел
Временное разрешение
400 пс
Погрешность временной базы
±1.5 ppm ± 1 ppm/год
Максимальная задержка
Пред-запуск: -5 делений
Задержка между каналами
≤2 нс
Режимы
Y-T, X-Y , SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
Измерения
Курсорные
Количество курсоров
2 пары XY курсоров
Режимы
ручной (ΔY, ΔX, 1/ΔX)
Измерения в X-Y режиме
X = Канал 1, Y = Канал 2
Автоматические
Количество автоизмерений
41 тип, 14 измерений может отображаться одновременно
Источник
аналоговые каналы (CH1, CH2), результат математической обработки (Math1, Math2)
Диапазон измерения
основное окно, растяжка Zoom
Макс. количество
33 типа
Вертикальные
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
Горизонтальные
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Другие
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
Статистика
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции
Количество отображаемых одновременно
4
Операции
A+B, A-B, A×B, A/B, FFT , A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация
Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT )
Макс.длина
1 М точек
Тип окна
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Поиск пиков
макс. 15 пиков
Поиск и навигация
Тип
фронт, импульс
Источник
аналоговые каналы (CH1, CH2)
Отображение
таблица событий во внутренней или внешней памяти
Кнопки навигации
Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
Анализ осциллограмм
Pass / Fail
Источник
аналоговые каналы (CH1, CH2)
Запись
Источник
аналоговые каналы (CH1, CH2)
Макс. количество сегментов
500000 событий запуска
Режим
воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
Цветовая градация
Источник
аналоговые каналы (CH1, CH2)
Темы
температура, интенсивность
Режим
во всех режимах
Система запуска
Источник запуска
аналоговые каналы (CH1, CH2), внешний запуск EXT TRIG, по сети
Режим запуска
Авто, обычный, одиночный
Тип связи
AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция
Вкл / Выкл
Блокировка уровня запуска
8 нс ~ 10 с
Полоса запуска
Внутренний
аналоговая полоса осциллографа
Внешний
200 МГц
Чувствительность триггера
Внутренний
≥50 мВ/дел: 0,5 делений
Внешний
200 мВп-п (DC ~ 100 МГц)
Диапазон уровня запуска
Внутренний
±5 делений от центра экрана
Внешний
±5 В
Сеть
фикс. 40% ~ 60%
Внешний запуск EXT TRIG
Входной импеданс
1 МОм±1%, BNC разъем
Джиттер запуска (тип.)
< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
Типы запуска
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Запуск по фронту
Тип фронта
нарастающий, спадающий, нарастающий & спадающий
Источник запуска
аналоговые каналы (CH1, CH2), EXT, сеть AC Line
Запуск по длительности импульса
Условие запуска
положительная полярность импульса: >, <, =
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по скорости нарастания
Условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по видеосигналу
Система
NTSC, PAL и SECAM
Стандарт
480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по длительности события
Установка
H, L, X
Условие запуска
>, <, внутри интервала<>, вне интервала ><
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по истечении времени (TimeOut)
Тип фронта
нарастающий, спадающий, нарастающий & спадающий
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по ранту
Условие
прохождение через заданный уровень
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по окну
Тип фронта
нарастающий, спадающий
Позиция запуска
вход, выход, время
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по задержке
Фронт
нарастающий, спадающий
Условие задержки
>, <, внутри интервала<>, вне интервала ><
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск Установка / Удержание
Фронт
нарастающий, спадающий
Источник запуска
аналоговые каналы (CH1, CH2)
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Источник запуска
аналоговые каналы (CH1, CH2)
RS-232 /UART запуск
Условие запуска
Start, Error, Check Error, Data
Скорость
до 20 Мбит/сек
Источник запуска
аналоговые каналы (CH1, CH2)
I²C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
Разрядность адреса
7 бит, 8 бит, 10 бит
Источник запуска
аналоговые каналы (CH1, CH2)
SPI запуск
Условие запуска
CS, TimeOut
Разрядность
4 бит ~ 32 бит
Источник запуска
аналоговые каналы (CH1, CH2)
CAN запуск
Условие запуска
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
Тип сигнала
CAN_H, CAN_L, TX/RX, DIFF
Скорость
до 5 Мбит/сек
Источник запуска
аналоговые каналы (CH1, CH2)
LIN запуск
Условие запуска
Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
Скорость
до 20 Мбит/сек
Источник запуска
аналоговые каналы (CH1, CH2)
Декодирование сигналов
Типы шин
Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Параллельные шины Parallel
Разрядность
4 бит
Источник
аналоговые каналы (CH1, CH2)
RS-232 /UART
Разрядность TX/RX
5 бит ~ 9 бит
Скорость
до 20 Мбит/сек
Четность
Odd, Even, нет
Стоповые биты
1 или 2 бита
Источник
аналоговые каналы (CH1, CH2)
I²C
Параметр
Адрес (c или без бита R/W), данные, ACK
Источник
аналоговые каналы (CH1, CH2)
SPI
Параметр
MISO/MOSI данные
Тип
CS, TimeOut
Разрядность
4 бит ~ 32 бит
Источник
аналоговые каналы (CH1, CH2)
CAN
Параметр
Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
Тип
CAN_H, CAN_L, TX/RX, DIFF
Скорость
до 5 Мбит/сек
Источник
аналоговые каналы (CH1, CH2)
LIN
Протокол
версия (1.X или 2.X)
Параметр
sync, ID, data, check sum
Скорость
до 20 Мбит/сек
Источник
аналоговые каналы (CH1, CH2)
Цифровой вольтметр
Источник
аналоговые каналы (CH1, CH2)
Функция измерения
DC, AC+DC RMS, AC RMS
Разрешение
ACV / DCV: 4 бита
Звуковой сигнал
при выходе значения напряжения за верхний или нижний заданные пределы
Частотомер
Общие параметры
Источник
аналоговые каналы (CH1, CH2) или внешний запуск EXT
Разрешение
3 или 6 цифр, пользовательская
Макс. частота
макс. частота аналогового канала
Функция измерения
частота. период, счет импульсов
Суммирование
Источник
48-бит счетчика
Фронт
подсчет количества нарастающих фронтов
Временная база
внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея
1280 (по горизонтали) × 800 (по вертикали) точек
Сетка
10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение
выкл; от 100 мс до 10 с; бесконечно
Яркость
256 уровней (ЖК HDMI)
Процессор
Тип процессора
Cortex-A72, 1.8 GHz, hexa-core
Системная память
4 Гб RAM
Операционная система
Android
Внутренняя энергонезависимая память
8 Гб
Энергонезависимая память
Формат сохранения
настройки
setup (*.stp)
изображения
image (*.png, *.bmp, *.tif, *.jpg)
осциллограммы и данные
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
Опорные осциллограммы
10 осциллограмм

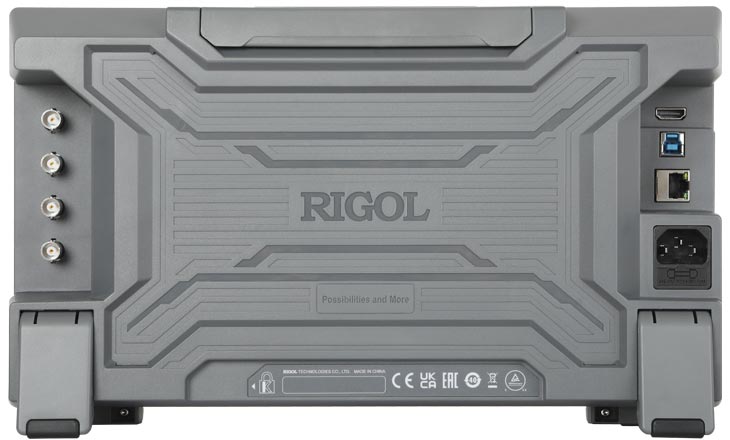

Порты ввода / вывода
USB 3.0 Hi-speed Host
2 на передней панели
USB 3.0 Hi-speed Device
1 на задней панели
LAN
1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI -C)
WEB интерфейс
поддержка VNC Web
HDMI видеовыход
1 на задней панели (HDMI 1.4, A plug)
Вход/выход опорного сигнала
Вход
1, BNC разъем на задней панели
Параметры входного сигнала
50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
Выход
1, BNC разъем на задней панели
Параметры выходного сигнала
50 Ом, 1.5 Впп синусоидальная форма
Aux Output комбинированный выход
Разъем
BNC на задней панели:
Выход синхронизации
Импульсный сигнал синхронизации
Выход "Годен / Не годен" (Pass / Fail)
Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
Выход компенсации пробника
Частота
меандр 1 кГц
Амплитуда
0 ~ 3 Вп-п
Питание
Напряжение
100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
Потребляемая мощность
<400 Вт
Предохранитель
3,15 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г)
Размер в стойку
4U
Вес
3,8 кг без упаковки
Торговая марка
RIGOL Спецификация (PDF)
/upload/rigol/DHO1000_DataSheet_en.pdf
Стандартная комплектация
Осциллограф
Кабель питания
Кабель USB
Пассивные пробники (2 шт.)
Дополнительная комплектация
Название
Назначение
Опции увеличения глубины записи
DHO1000-RLU-01
Опция увеличения глубины записи до 100 М точек
Опции расширения полосы пропускания
DHO1000-BWU10T20
Опция расширения полосы пропускания со 100 до 200 МГц
Дополнительные аксессуары и принадлежности
RP3500A
Пассивный пробник
RP1300H
Высоковольтный пробник
RP1018H
Высоковольтный пробник
RP1010H
Высоковольтный пробник
RP1025D
Высоковольтный дифференциальный пробник
RP1050D
Высоковольтный дифференциальный пробник
RP1100D
Высоковольтный дифференциальный пробник
PHA0150
Дифференциальный пробник
PHA1150
Дифференциальный пробник
RP1001C
Токовый пробник
RP1002C
Токовый пробник
RP1003C
Токовый пробник
RP1004C
Токовый пробник
RP1005C
Токовый пробник
RP1006C
Токовый пробник
RP1000P
Блок питания для токовых пробников
RA5040K
Аттенюатор 40 дБ
ADP0150BNC
Адаптер 50 Ом
Замена
DHO1104 Цифровой осциллограф высокого разрешения Интерфейс
USB Host / USB Device / LAN / HDMI
