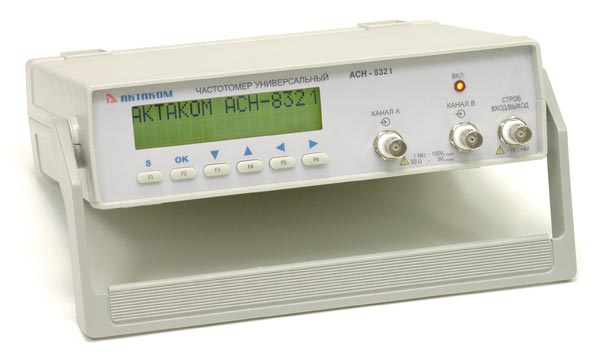

АКТАКОМ АСН-8321 Частотомер

◄ ►

Торговая марка:

Частотомер: 2 канала; Диапазон частот (канал А и B): 0,1 Гц…200 МГц. Разрешение по частоте – 10 цифр/с. Диапазон длительности импульсов – 10 нс…10 с. Разрешение по времени – 100 пс. Чувствительность – 25 мВ. Погрешность опорной частоты: 1*10^–6. Время счета - автоматическое, не менее - 1 с. Математика. Статистика. Питание +7,0 В / 2 А. Интерфейс (опция): USB, LAN. Габариты: 260х210х70 мм. Масса: 1,5 кг.

Розничная цена: 69 894,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)

Частотомер АКТАКОМ АСН-8321 позволяет измерять частоту, период, длительность импульса и скважность сигнала с высокой точностью. Отличительной особенностью частотомера АСН-8321 является возможность выполнения математических операций с полученными данными и статистической обработки результатов измерений. Благодаря опциональным интерфейсам USB и LAN, частотомер АСН-8321 позволяет выполнять обработку и архивирование результатов измерений на ПК, а также может быть интегрирован в системы автоматизированных измерений.

Возможности частотомера АСН-8321

Технические характеристики

2 основных канала измерения (А и В)
диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц
диапазон входных напряжений по входам А и В: 0,025...25 В (0,1 Гц … 50 МГц), от 0,3 В (50 МГц … 200 МГц)
чувствительность по входу А, В, не хуже: 25 мВ (в полосе 0,1 Гц...180 МГц)
разрядность отображения результата измерения: 10 разрядов
диапазон длительностей импульсов: 10 нс...10 с
входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом
вид связи по каналам А и В: AC, DC;
время счета устанавливается автоматически в зависимости от частоты входного сигнала, но не менее: 1 сек
относительная погрешность частоты опорного генератора: 10^–6

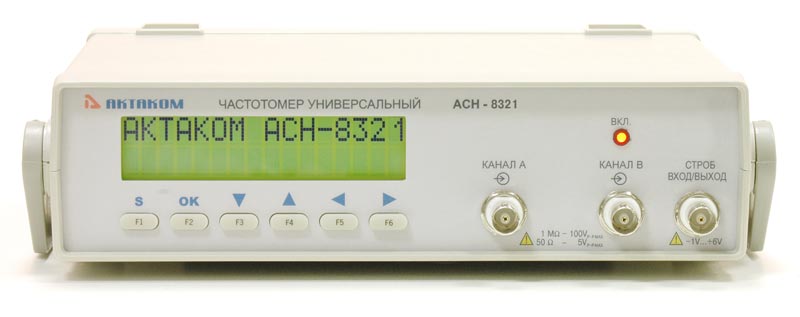

двухстрочный буквенно-цифровой дисплей
питание: сетевой адаптер АТН-0702 +7,0 В/2А (поставляется опционально)

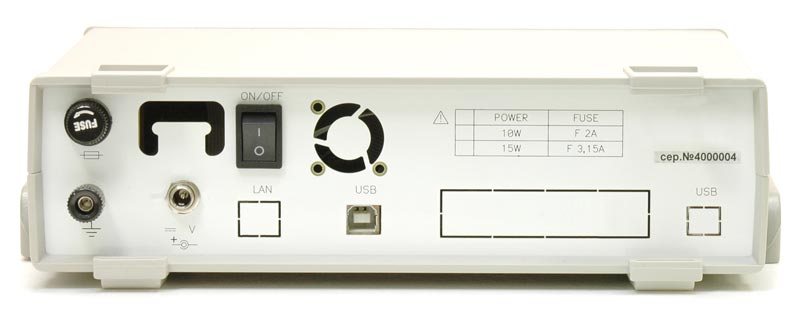

интерфейс связи с ПК (опция): USB 1.1 или LAN
габаритные размеры: 260 х 210 х 70 мм
масса, не более: 1,5 кг

Программное обеспечение (опция)

Программное обеспечение АСН-832X SW позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, АСН-832X SW позволяет выполнять и ряд других операций недоступных в локальном режиме.

Рабочее окно делится на 3 области: верхнюю, центральную и нижнюю

В верхней области располагается меню управления состоящее из 5 закладок:

Связь - закладка, которая предназначена для поиска подсоединенных устройств (частотомеров), которые могут быть подключены к компьютеру и, в дальнейшем, управляться через программное обеспечение
Сокеты - закладка, которая служит для установки параметров подключения при управлении по LAN
Настройки - закладка, служащая для настройки параметров измерения: канал измерения, тип входа, режимы тактирования и синхронизации и т.п.
Вычисления - закладка, предназначеная для отображения результатов обработки и вычислений
Дополнительно- закладка для выполнения калибровки, включения режимов часов и звуковых эффектов.

Центральная область рабочего окна - предназначена для запуска и остановки процесса измерения и отображения результатов измерений

И, наконец, в нижней части рабочей области, в зависимости от включенной закладки, отображаются режимы "Самописец" или "Статистика"

Если активной является закладка "Самописец", то на экране строятся тренды, т.е. график изменения частоты во времени. Это очень удобно, когда требуется регистрировать изменение частоты во времени без участия пользователя. Для документирования, данные могут сохраняться в файл, а, также, в дальнейшем, вызываться из файла и обрабатываться

Отображение трендов было невозможно в локальном режиме. На приведенном скриншоте видно, что появились еще 2 функции, которые, также, были недоступны в локальном режиме: тревога по условию и курсорные измерения. При установке функции "режима тревоги по условию" отслеживается, чтобы текущее значение частоты не выходило за указанные пределы. В случае такого выхода включится сигнализация.

Елси активной является окно "Статистика", то на экране отображаются результаты статистической обработки, а, также, можно наблюдать представление результатов в виде гистограмм с возможностью курсорных измерений

Частотомер может дистанционно управляться, не только по интерфейсу USB 1.1, но и подключаться к Ethernet через интерфейс LAN, что позволяет использовать частотомер в тех местах и в тех случаях, где присутствие человека затруднительно. Это позволяет существенно расширить сферу использования частотомера

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

*Программное обеспечение доступно для применения только с установленным интерфейcным модулем USB/LAN ACE-1072

Совместимое программное обеспечение

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
