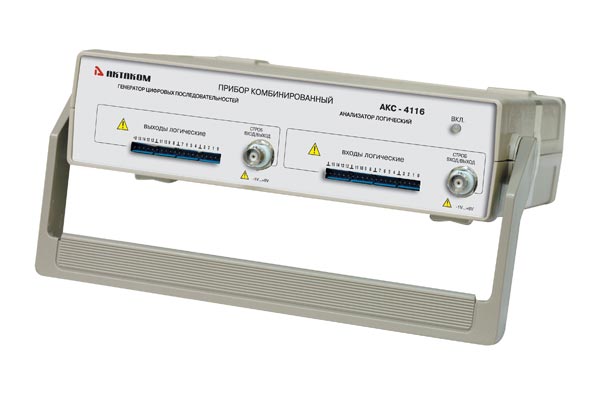

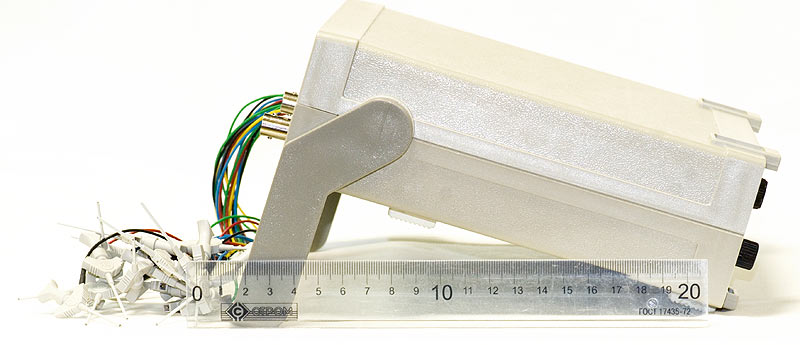

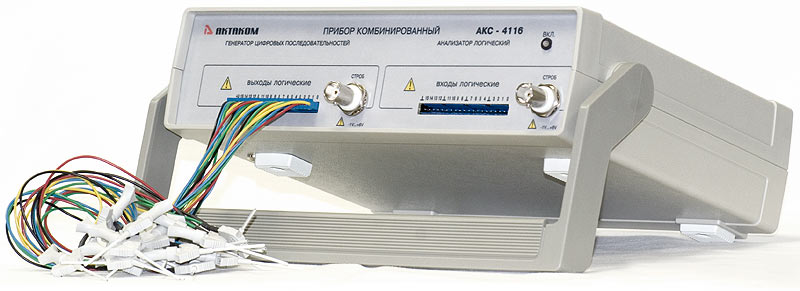

АКС-4116 Прибор USB комбинированный (ЛА+ГП)

АКС-4116 Прибор USB комбинированный (ЛА+ГП)
АКС-4116 Прибор USB комбинированный (ЛА+ГП)
Торговая марка: АКТАКОМ
USB

Генератор цифровых последовательностей (генератор паттернов) и логический анализатор, используется для настойки цифровых схем. Выполнен в виде приставки к ПК. Лог. анализатор:16 каналов, частота дискр. от 2 кГц до 200 МГц, память 256 кБ на канал, диапазон порога срабатывания -1,8…+6,9 В, вх. сопр. 200 кОм/5 пФ, Доп. функции: запуск по шаблону данных, длит. шаблона, по фронту любого бита данных, по шаблону и фронту и др., регул. размера предзаписи и послезаписи и т.д.Ген. паттернов: 16 каналов, частота внутр. тактиров. до 100 МГц, частота внеш. тактиров. до 50 МГц, память 256 кБ на канал, ампл. вых. напр. от 1.8 В до 4.3 В, возможность загрузки сигнала из файла, USB 1.1, ПО для Windows XP, Windows 7, Windows 8, Windows 10, +6 В/220 В/50 Гц, габариты 260х210х70 мм, масса 1 кг.

Возможность изготовления и актуальную цену уточняйте в письменном запросе

Розничная цена: недоступно

НДС включён в цену

На заказ



Два независимых прибора в одном:

  • 16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.
  • Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера

Логический анализатор

  • асинхронный/метасинхронный/синхронный сбор данных
  • внутреннее/внешнее тактирование
  • измерение с помощью курсоров и меток
  • навигация по буферу данных
  • представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
  • гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
  • отображение 2 групп каналов с текстовым обозначением состояния группы
  • поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
  • выбор единиц измерения
  • наложение систем масок на каждую выборку массива данных (логический фильтр)
  • масштабирование временной шкалы
  • запись/чтение данных/изображения в файл
  • сохранение настроек

Технические характеристики

Генератор цифровых последовательностей

  • 6 цифровых каналов
  • длина памяти на канал 256 кбит
  • частота внутреннего тактирования 2 Гц...100 МГц
  • частота внешнего тактирования до 50 МГц
  • амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
  • нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
  • внешняя синхронизация
  • запуск внешних устройств
  • напряжение на входах внешнего тактирования и синхронизации –1...+6 В
  • регулируемые пороги срабатывания при внешней синхронизации/тактировании
  • питание +6 В / ~220 В / 50 Гц, 15 Вт
  • интерфейс USB 1.1
  • габаритные размеры 260x210x70 мм
  • масса не более 2 кг

Логический анализатор

  • 16 входных каналов
  • объем буфера до 2 М выборок на каждый канал
  • произвольная регулировка предзаписи и послезаписи
  • частота внутреннего тактирования 2,5 кГц…200 МГц
  • частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
  • синхронный сбор данных 10 Гц ... 25 МГц
  • шаг частот дискретизации 1; 2; 5
  • установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
  • условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях
  • режимы запуска: безусловный, условный, однократный режим, самописец

Программное обеспечение AKTAKOM Logic Analyzer

НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра логического анализатора.

Программное обеспечение логического анализатора обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым или непрерывным (режим самописца) способом. Собранные цифрограммы отображаются на графике в виде 16-и битовых кривых и двух групповых диаграмм (состав групп задаётся пользователем), графики могут масштабироваться пользователем произвольно. Также собранные данные могут быть отображены в виде числовой таблицы.

Перед отображением к собранным данным может быть применена логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции.

Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Приложение позволяет записывать данные цифрограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для получения общей статистической информации о собранных данных и операций поиска по шаблонам в приложение встроен модуль анализа.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Программное обеспечение AKTAKOM Pattern Generator

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

Требования к компьютеру

  • порт USB 1.1
  • установленная операционная система Windows XP/7/8/10
  • видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет
  • для использования звуковых сообщений программы необходимы звуковая плата и колонки
  • для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб

Стандартная комплектация

** Полное руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено сайта www.aktakom.ru, после приобретения и регистрации прибора с указанием его серийного номера.

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

  • ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
    Приложение AKTAKOM Digital Waveform Editor предназначено для создания, редактирования и анализа 16-канальных логических сигналов (далее – цифрограмм). Программа разработана для использования совместно с программным обеспечением 16-канальных логических анализаторов (AKC-3166, ACK-4166…) и генераторов цифровых последовательностей (AHP-3516, AHP-3616) АКТАКОМ.
  • AHP-3516_SDK Полный комплект средств разработки ПО
    Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для управления 16-канальными генераторами цифровых последовательностей АКТАКОМ АНР-3516 и АКТАКОМ АНР-3616, а также модулями генераторов цифровых последовательностей в комбинированных приборах АКТАКОМ АСК-4174 и АКТАКОМ АСК-4114. Данный комплект разработчика не имеет собственных средств формирования паттернов и использует для этого ADWE. Работает в среде Windows и LabView с интерфейсами USB и LAN.
  • AHP-3516_SDK_Base Базовый комплект средств разработки ПО
    Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
  • Aktakom AULServer Программное обеспечение AUL Сервер
    Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
  • ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора
    Приложение предназначено для полнофункционального управления логическим анализатором, сбора данных измерений, их обработки, отображения и сохранения на компьютере.
  • APG Aktakom Pattern Generator Программное обеспечение
    Программное обеспечение Aktakom Pattern Generator предназначено для управления генераторами цифровых последовательностей АКТАКОМ АНР-3516 и АНР-3616, а также модулями генераторов цифровых последовательностей в составе комбинированных приборов АКТАКОМ.
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
    Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
