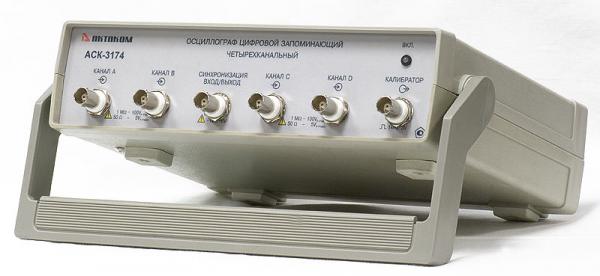

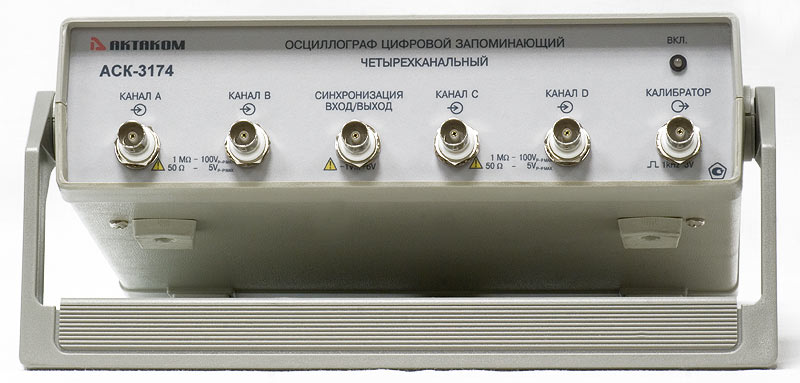

АСК-3174 Осциллограф цифровой запоминающий

Виртуальный двухканальный цифровой запоминающий осциллограф АКТАКОМ АСК-3174 - это профессиональный прибор с выдающимися техническими параметрами, мощными программными опциями и удобным интерфейсом. Осциллограф АСК-3174 выполнен в виде приставки к ПК. Подключается через USB-порт или 10/100BASE-T (LAN) коммутатор.

Возможности USB осциллографа АКТАКОМ АСК-3174

• 4 независимых канала с полосой пропускания до 100 МГц
• буфер записи 128 кБ на канал
• произвольно выбираемая длина предзаписи/послезаписи
• высокая чувствительность (от 2 мВ/дел)
• автоматическая настройка на входные сигналы
• автоматическая идентификация пробника (щупа)
• большой выбор курсорных и автоматических измерений
• статистические измерения и построение гистограмм
• спектроанализатор (БПФ)
• цифровой люминофор
• аварийная сигнализация
• подключение к ПК через USB 1.1 или коммутатор - 10/100BASE-T (LAN) - 4 гнезда

Технические параметры

• частота дискретизации 10 ГГц (стробоскопический режим)
• частота дискретизации 100 МГц (режим реального времени)
• коэффициент вертикального отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
• разрешение 8 бит
• частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
• входное сопротивление 1 МОм или 50 Ом
• максимальное входное напряжение ±100 В (RВХ=1 МОм)
• минимальный период повторения синхронизирующего импульса 20 нс
• минимальная длительность синхронизирующего импульса 10 нс
• аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В с частотой среза 3,5 МГц
• диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
• калибратор 1 кГц, 3 В от пика до пика
• питание +6 В / ~220 В / 50 Гц, не более 20/30 Вт
• масса 1,15 кг

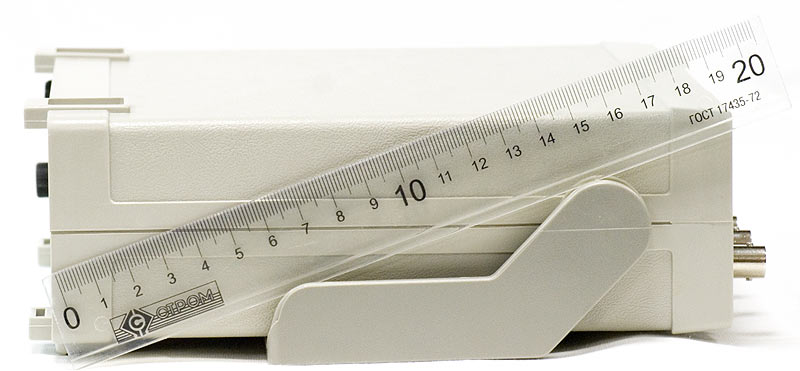

• габаритные размеры 210x70x260 мм

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ AKTAKOM OSCILLOSCOPE PRO (MULTICHANNEL EDITION)

НАЗНАЧЕНИЕ:

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, одновременно к программе могут быть подключены до 8 осциллографических модулей с максимальным числом каналов – 16, сбора данных измерений со всех подключённых каналов, их обработки, отображения и сохранения на компьютере

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранных экземпляров приборов.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для обработки и автоматических измерений в приложение встроен модуль анализа. В стандартные функции модуля анализа входят:

• цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
• цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
• различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
• аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
• функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
• автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
• спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена-Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
• статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
• калькулятор формул;
• редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Осциллограммы каналов могут отображаться на графике, используя либо всю его высоту, либо каждый канал может отображаться в отдельной дорожке (режим «шлейфового осциллографа»). Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены. редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Стандартная комплектация

• прибор
• USB кабель для соединения прибора с ПК
• сетевой адаптер
• руководство по эксплуатации
• Программное обеспечение
  • ACK-3106_SDK_Base Базовый комплект средств разработки ПО
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • AOP Multichannel Edition Программное обеспечение многоканальных осциллографов
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • AVLNC Программа конфигурирования сетевых парамеров

Дополнительная комплектация

• HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
• HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
• BNC кабель PTL-923 и PTL-924
• Программное обеспечение
  • ACK-3106_SDK Полный комплект средств разработки ПО
  • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
  • SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров

Совместимое программное обеспечение

• ACK-3106_SDK Полный комплект средств разработки ПО
  Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для двухканальных цифровых запоминающих осциллографов ACK-3106, ACK-3116, ACK-3106L, ACK-3172 и четырёхканальных ACK-3107, ACK-3107L, ACK-3117 и ACK-3174, а также модулей осциллографов в составе комбинированных приборов АСK-4106, ACK-4106L, ACK-4114, ACK-4174, ACK-4166, ACK-4176. Работает в среде Windows и LabView с интерфейсами USB и LAN.
• ACK-3106_SDK_Base Базовый комплект средств разработки ПО
  Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
• Aktakom AULServer Программное обеспечение AUL Сервер
  Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
• AOP Multichannel Edition Программное обеспечение многоканальных осциллографов
  Приложение предназначено для полнофункционального управления поддерживаемыми приборами, одновременно к программе могут быть подключены до 8 осциллографических модулей с максимальным числом каналов – 16, сбора данных измерений со всех подключённых каналов, их обработки, отображения и сохранения на компьютере.
• AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
• AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
  Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
• AVLNC Программа конфигурирования сетевых парамеров
  Программа конфигурирования сетевых параметров виртуальных приборов для работы по LAN.
• SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров
  AKTAKOM Pulse Parameters SDK - комплект разработчика программного обеспечения для определения импульсных параметров осциллограмм. Данный комплект разработчика предназначен для использования совместно с SDK для цифровых запоминающих USB-осциллографов АКТАКОМ семейств ACK-3106 и ACK-3102, но может использоваться и самостоятельно, с любыми произвольными осциллографическими данными.
