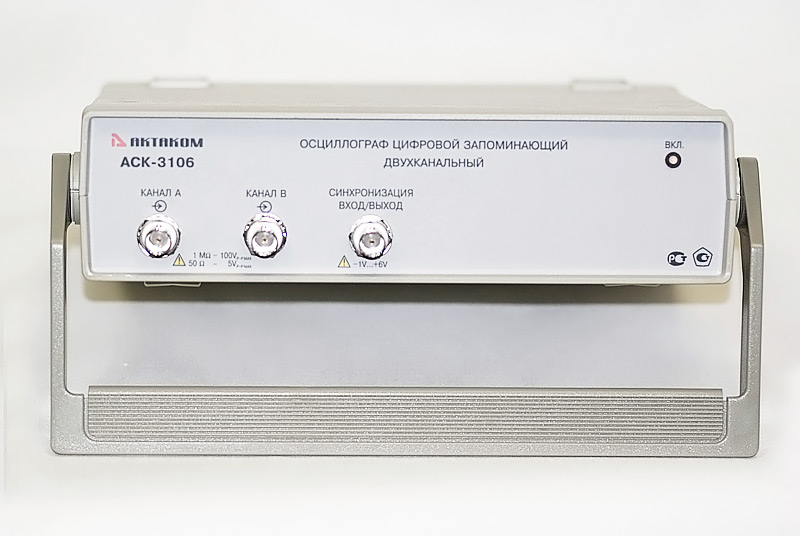

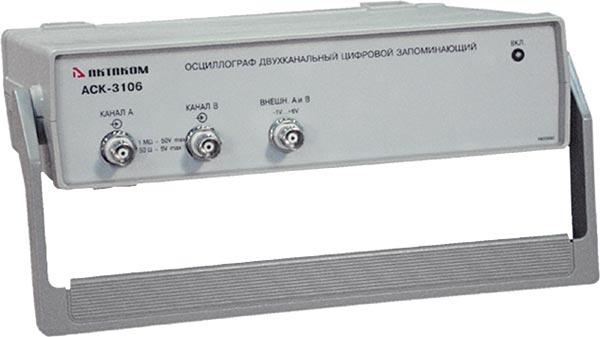

Цифровой запоминающий USB осциллограф АСК-3106 — приставка к компьютеру предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом.
Возможности USB осциллографа АСК-3106
Дискретизация до 100 МГц в режиме реального времени
2 независимых канала с полосой до 100 МГц на канал
Большая, определяемая пользователем длина записи — до 132 кБ на канал
Произвольно настраиваемый режим предзаписи/послезаписи
Автоматические измерения, в т. ч. определение фазового сдвига
Статистические измерения и построение гистограмм
Анализатор спектра (БПФ)
Цифровое послесвечение
Цифровая фильтрация
Программная эмуляция входного сигнала
Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
Сохранение данных и конфигурации прибора
Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы
Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3106L, АСК-3116) или четыре (АСК-3107, АСК-3107L, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам цифрового осциллографа:
осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц)
стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц)
самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК)
Программным обеспечением поддерживаются щупы 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения щупов от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана цифрового осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».

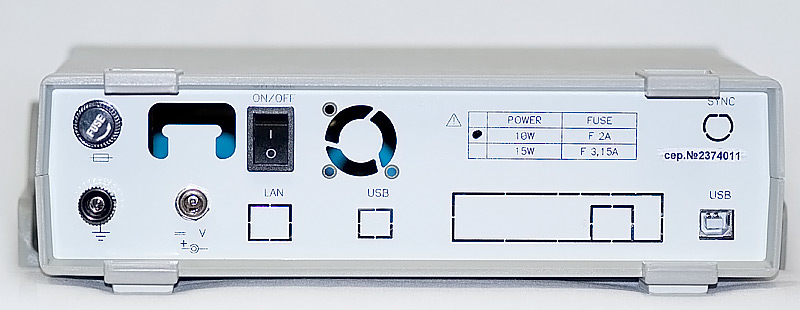

Для связи с компьютером в приборах АСК-3106, АСК-3107, АСК-3116, АСК-3117 используется USB 1.1 порт. В АСК-3106L и АСК-3107L используется, как USB, так и LAN интерфейсы.
Цифровые осциллографы АСК-3116, АСК-3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.
Программное обеспечение (ПО) дает возможность полного управления USB осциллографом, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)
Каждый канал ACK-3106 имеет собственный АЦП. Это означает, что ACK-3106 является «истинным двухканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.

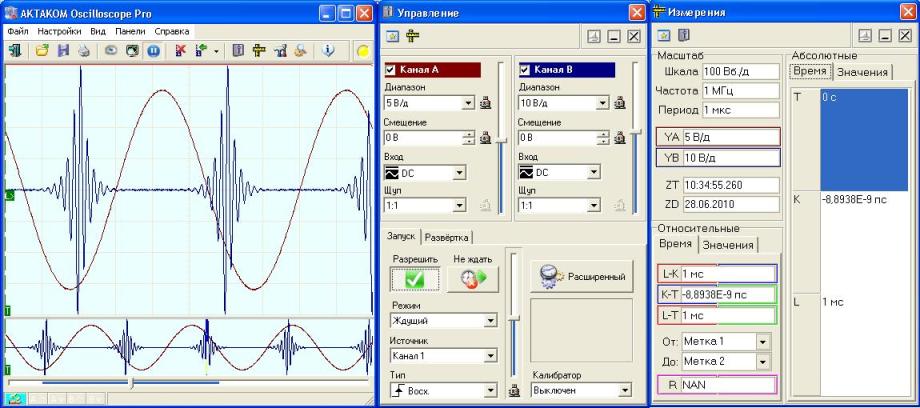

Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):
НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра цифрового осциллографа.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа.
В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА ВХОДЯТ:
цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
калькулятор формул;
редактор для эмуляции сигналов.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Технические параметры
Вертикальная развертка
Число делений экрана
8
Число пикселей на деление
32
Диапазон отклонения
2 мВ/дел...10 В/дел с шагом 1-2-5
Погрешность
±2,5%
Частотный диапазон по уровню –3 дБ
DC: 0 Гц...100 МГц
AC: 1,2 Гц...100 МГц
Время нарастания переходной характеристики
Макс. 6,5 нс
Разделение каналов
Мин. –40 дБ во всем частотном диапазоне
Входной импеданс
1 МОм +5% –3% или 50 Ом ±2 %
Подстройка погрешности входного сопротивления
Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
Входная емкость
20 пФ ±1 пФ
Максимальное входное напряжение
±100 В в любом диапазоне
Синхронизация
Источник синхронизации
Канал А, канал В, внешний вход синхронизации
Установка порога
Канал А и канал В во всем отображаемом диапазоне.
Внешн. фиксир. +1,2 В
Выбор фронта синхронизирующего сигнала
Передний или задний фронт
Минимальный период повторения синхронизирующего импульса
Диапазон напряжений на входе внешней синхронизации
–1...+6 В
Подключение и подстройка синхронизации
Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
Горизонтальная развертка
Доступные режимы
Развертка после события синхронизации
Развертка до события синхронизации (режим предзаписи)
Непрерывный сбор данных (режим самописца)
Размер данных
Обычный режим — 130000 точек. Отношение доли данных до и после события — любое.
Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
Время развертки
Обычный режим — 10 нс/выборку...1 мс/выборку
Режим самописца — 10 мкс/выборку...1 час/выборку
Погрешность развертки
Не более 2%
Встроенный генератор
Выходной разъем
BNC, совмещен с входом внешней синхронизации
Выходной импеданс
около 150 Ом
Выходной сигнал
Прямоугольный, со скважностью 2
Частота выходного сигнала
1 кГц
Выходное напряжение
около 3,5 В от пика до пика
Питание
Сетевой адаптер (для АСК-3105)
+6,0 В...10 В макс. 8 ВА
Сетевой адаптер (для АСК-3116, АСК-3117)
+6,5 В
Встроенный блок питания (АСК-3106, АСК-3107)
220 В
Гальваническая развязка в АСК-3116/АСК-3117
Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц
Требования к компьютеру
порт USB 1.1 (для АСК-3106, АСК-3107, АСК-3116, АСК-3117)
установленная операционная система Windows XP/7/8/8.1/10;
ACK-3106_SDK Полный комплект средств разработки ПО Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для
двухканальных цифровых запоминающих осциллографов ACK-3106, ACK-3116, ACK-3106L, ACK-3172 и четырёхканальных ACK-3107, ACK-3107L,
ACK-3117 и ACK-3174, а также модулей осциллографов в составе комбинированных приборов АСK-4106, ACK-4106L, ACK-4114, ACK-4174,
ACK-4166, ACK-4176. Работает в среде Windows и LabView с интерфейсами USB и LAN.
ACK-3106_SDK_Base Базовый комплект средств разработки ПО Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Aktakom AULServer Программное обеспечение AUL Сервер Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов Приложение предназначено для полнофункционального управления приборами ACK-3106, АСК-3106L, ACK-3116, АСК-3002, АСК-3102, ACK-3102 1T, ACK-3102 1M, АСК-3712, ACK-3712 1T, ACK-3712 1M и модулями комбинированных приборов, в которых имеется осциллограф, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров AKTAKOM Pulse Parameters SDK - комплект разработчика программного обеспечения для определения импульсных параметров осциллограмм. Данный комплект разработчика предназначен для использования совместно с SDK для цифровых запоминающих USB-осциллографов АКТАКОМ семейств ACK-3106 и ACK-3102, но может использоваться и самостоятельно, с любыми произвольными осциллографическими данными.
У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.
Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.
Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.
Будет ли работать режим расширенной синхронизации в Aktakom Oscilloscope Pro на АСК-3106?
Нет. В ACK-3106 нет расширенной синхронизации. Функции расширенной синхронизации требуют аппаратной поддержки и не могут быть реализованы исключительно программными средствами.
Для семейства ACK-3102 режим расширенной синхронизации доступен для моделей с опцией T, например:
"АСК-3712 1Т Двухканальный USB осциллограф - приставка".
