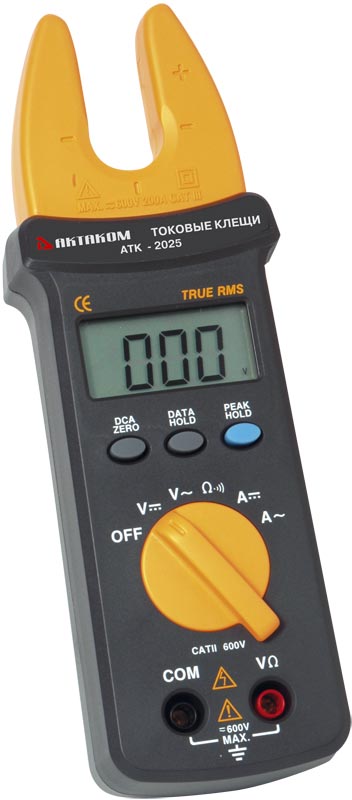

Клещи токовые АКТАКОМ АТК-2025 обладают широким набором измерительных функций, необходимых электрикам при проверке и ремонте различных электроустановок. Благодаря специфической конструкции магнитопровода, этот пибор удобно использовать даже в труднодоступных местах. Токовые клещи АТК-2025 способны измерять истинные среднеквадратичные значения тока и напряжения (True RMS), что позволяет получать корректные результаты на сигналах несинусоидальной и искажённой формы. Кроме того, в токовых клещах АТК-2025 имеется графическая шкала, что даёт возможность наблюдать динамику изменения измеряемой величины.
Технические параметры
Измерение силы постоянного тока в диапазоне 200 А с разрешением 0,1 А, погрешность ± (0,2 % + 5 е. м. р.), защита от перегрузки 200 А
Измерение силы силы переменного тока (TRUE-RMS) в диапазоне 0,5...200 А с разрешением 0,1 А, погрешность ± (0,2 % + 8 е. м. р.), защита от перегрузки 200 А
Измерение постоянного напряжения в диапазоне 600 В с разрешением 1 В, погрешность ± (0,8 %+ 1 е. м. р.), защита от перегрузки 600 В
Измерение переменного напряжения (TRUE-RMS) в диапазоне 600 В с разрешением 1 В, погрешность ± (1 % + 2 е. м. р.), защита от перегрузки 600 В
Измерение сопротивления в диапазоне 200 Ом с разрешением 0,1 Ом, погрешность ± (1 % + 2 е. м. р.), защита от перегрузки 400 В
Максимальный диаметр охватываемого проводника 15 мм
3½-разрядный ЖКИ с графической шкалой
Удержание показаний (DATA HOLD)
Фиксация пиковых значений (PEAK HOLD)
Автоматическое определение полярности
Установка нуля на постоянном токе кнопкой DCA ZERO
Питание 9 В (батарея типа «Крона»)
Индикация разрядки источника питания
Условия эксплуатации: температура +5 °С...+40 °С, влажность не более 80 %
Габаритные размеры (длина, ширина, высота) 175x58x40 мм
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как измерить напряжение постоянного / переменного тока с помощью токовых клещей Актаком АТК-2025?
Подсоедините черный измерительный провод к гнезду «СОМ».
Подсоедините красный измерительный провод к гнезду «VΩ».
Переключатель выбора режима измерения установите в положение «V» или «V~», соответствующее режиму измерения напряжения постоянного или переменного тока. При измерении напряжения переменного тока на дисплее будет индицироваться значок «AC~».
Как измерить силу переменного тока с помощью токовых клещей Актаком АТК-2025?
Установите дисковый переключатель в положение «A~», при этом на дисплее будет индицироваться значок «AC~».
Поместите электрический провод, в котором вы хотите измерить силу переменного тока в магнитопровод трансформатора, как показано на рисунке.
Считайте с дисплея измеренное значение.
Измерение силы постоянного тока.
Установите дисковый переключатель в положение «A», при этом на дисплее будет индицироваться значок «A».
Для точной установки нуля при измерении силы постоянного тока нажмите кнопку DCA Zero – на дисплее установятся нулевые показания, при этом проводник не должен быть введен внутрь магнитопровода.
Поместите электрический провод, в котором вы хотите измерить силу постоянного тока в магнитопровод трансформатора, как показано на рисунке выше.8. Считайте с дисплея измеренное значение.
