АКТАКОМ АТА-2500 Клещи токовые

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 495 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

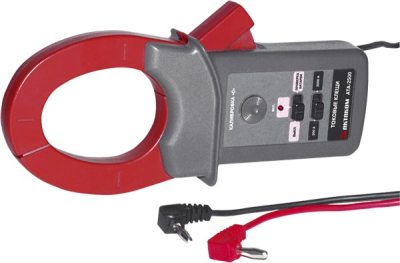

1. Трансформатор с разъемным магнитопроводом
2. Рычаг для открывания клещей
3. Регулятор установки нуля или кнопка ZERO (при измерении постоянного тока)
4. Индикатор разряда батареи
5. Индикатор включения питания
6. Переключатель режимов работы
7. Штекера проводов выхода

ВНИМАНИЕ! В связи с высокой чувствительностью прибора, во избежание помех со стороны внешних магнитных полей установка 0 и измерения силы постоянного тока должны производиться при одной и той же ориентации прибора.

1. Установите диапазон измерения клещей в соответствии с предполагаемой величиной измеряемого тока.

2. При измерении силы постоянного тока для установки нулевого отсчета на выходе клещей нажмите кнопку ZERO или поверните поворотный регулятор до охвата провода с током.

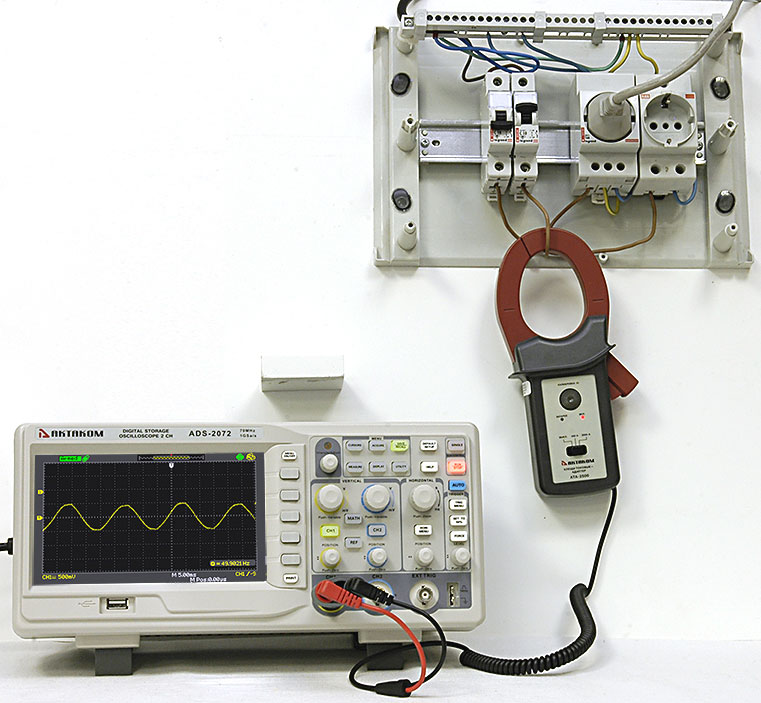

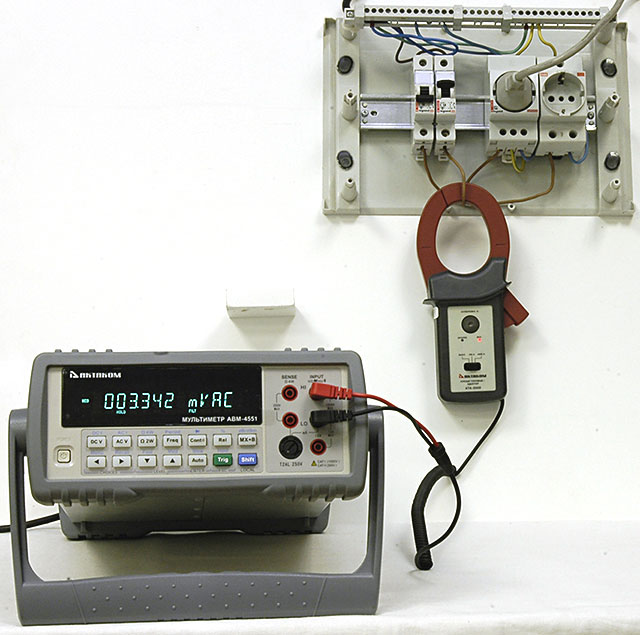

3. Подключите штекера проводов выхода к внешнему милливольтметру или мультиметру. Установите предел измерения милливольтметра или мультиметра в соответствии с предполагаемой величиной измеряемого тока и выбранным диапазоном измерения клещей.

4. Нажатием рычага откройте клещи и полностью сомкните их вокруг измеряемого провода. Воздушный зазор между щечками клещей недопустим.

5. Прочитайте на дисплее милливольтметра или мультиметра значение напряжения и рассчитайте величину тока с использованием коэффициента преобразования для выбранного предела измерений клещей.
