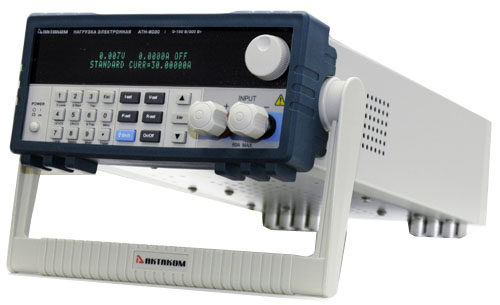

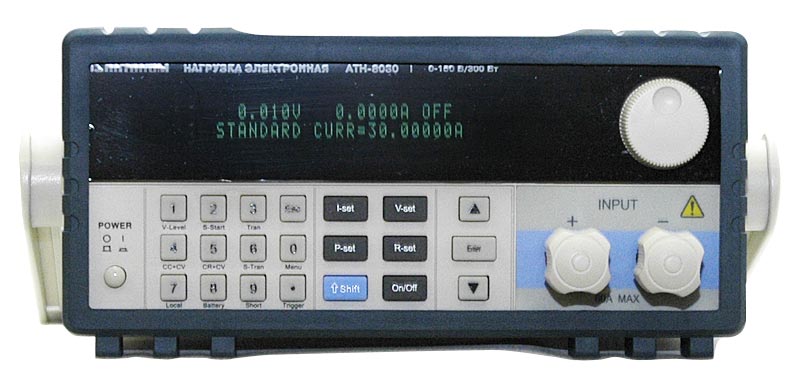

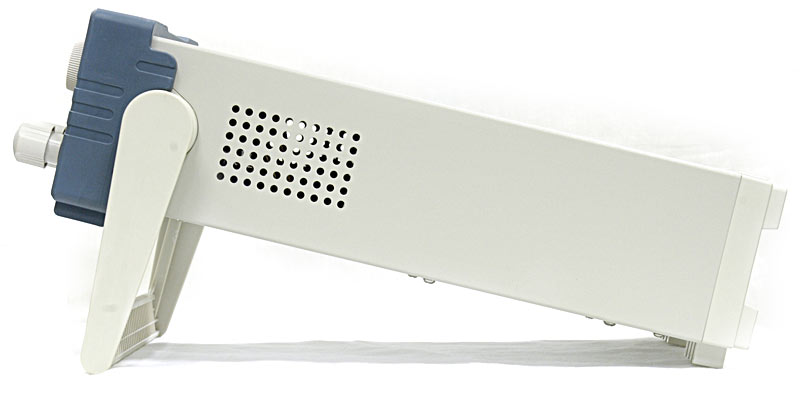

АКТАКОМ АТН-8030 Электронная программируемая нагрузка

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Атмосферное давление от 495 до 795 мм рт. ст.
3. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
4. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
   • Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации.
   • Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации.
   • Не допускается подача внешнего сигнала с неправильной полярностью.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
   Используйте только специфицированные соединительные провода, предназначенные для данного изделия.
   При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода.
   Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Функция автоматического тестирования позволяет тестировать различные параметры источников питания при различных нагрузках. Возможно установить 8 групп данных с 50 шагами для каждой группы. Каждый шаг может быть запрограммирован, как один из 6-ти рабочих режимов: выключение нагрузки, режим силы постоянного тока, режим напряжения постоянного тока, режим сопротивления, режим мощности постоянного тока, режим короткого замыкания.

1. Нажмите клавиши Shift+0 для входа в меню и клавишами ▲ и ▼ выберите элемент меню MENU AUTO TEST. Для подтверждения выбора нажмите клавишу Enter.

2. Клавишами ▲ и ▼ выберите элемент меню EDIT AUTO TEST. Для подтверждения выбора нажмите клавишу Enter.

3. Клавишами ▲ и ▼ выберите номер группы (от 1 до 8) который будет идентифицировать создаваемый список. Для подтверждения выбора нажмите клавишу Enter.

4. После появления на дисплее надписи STEP LENG= xx установите необходимое количество шагов для теста в данной группе. Количество шагов может быть установлено от 1 до 50. Подтвердите установку нажатием клавиши Enter.

5. После выбора количества шагов нагрузка перейдет в режим установки параметров для первого шага. На дисплее появится приглашение выбрать один из 6-ти вышеперечисленных в таблице режимов на первом шаге: STEP 1 xxxxx MODE. Выберите его клавишами ▲ и ▼ и подтвердите выбор нажатием клавиши Enter.

6. После появления сообщения STEP 1 TEST xxxx клавишами ▲ и ▼ выберите один из четырех типов тестирования (сравнения): по току, по напряжению, по сопротивлению, по мощности. Подтвердите выбор нажатием клавиши Enter.

7. На дисплее отобразится приглашение установить время задержки для данного шага DELAY TM=xx.xS. Установите его с клавиатуры и нажмите клавишу Enter. Время задержки может быть установлено от 0,1 до 25,5 с. Рекомендуемое время задержки – 0,5 с.

8. Когда на дисплее отображается надпись INPUT xxxx=xxxxxx, введите с цифровой клавиатуры входное значение, соответствующее выбранному ранее режиму. Например, для режима стабилизации силы постоянного тока (СС) значение 1 А. Подтвердите выбор нажатием клавиши Enter.

9. После появления на дисплее надписи MINIMUM xxxx=xxxxxx введите с клавиатуры значение соответствующее нижней границе для тестирования (сравнения). Подтвердите установку нажатием клавиши Enter. Аналогично установим верхнюю границу для сравнения после появления надписи MAXIMUM xxxx=xxxxxx. Подтвердите установку нажатием клавиши Enter.

10. Аналогичным образом установите все режимы и параметры для каждого из шагов. После установки всех шагов на экране появится надпись EDIT AUTO TEST.

11. При необходимости, выберем один из четырех выходных режимов синхронизации после прохождения теста:

Для этого нажмите клавиши Shift+0 для входа в меню и клавишами ▲ и ▼ выберите элемент меню MENU AUTO TEST. Для подтверждения выбора нажмите клавишу Enter. Клавишами ▲ и ▼ выберите элемент меню SETUP AUTO TEST. Для подтверждения выбора нажмите клавишу Enter. Клавишами ▲ и ▼ выберите тип синхронизации, указанный в таблице. Для подтверждения выбора нажмите клавишу Enter.

В элементе меню SETUP AUTO TEST, также можно установить выходной уровень запуска: “OUTPUT PLUSE” – уровень сигнала запуска растет от низкого к высокому и через 5 секунд сбрасывается обратно в низкий; “OUTPUT LEVEL” – уровень сигнала запуска изменяется от низкого к высокому до тех пор, пока не будет нажата клавиша иди на вход не поступит сигнал синхронизации. После этого, уровень опять становится низким.

12. Для выполнения автоматического тестирования нажмите клавиши Shift+0 для входа в меню и клавишами ▲ и ▼ выберите элемент меню MENU AUTO TEST. Для подтверждения выбора нажмите клавишу Enter. Далее клавишами ▲ и ▼ выберите элемент меню LOAD AUTO TEST и снова нажмите клавишу Enter. Клавишами ▲ и ▼ выберите номер списка, который необходимо выполнить (введен в п.3 ) и подтвердите выбор нажатием клавиши Enter. В верхнем правом углу дисплея показываются символы AUT n, где n-номер группы автоматического тестирования. Нажмите клавишу On/Off для запуска автоматического тестирования. Также инициализация автоматического тестирования может быть запущена приходом низкого уровня на вход TRIG IN и задержкой более 5 мс. Когда процесс автоматического тестирования будет идти, в нижнем правом углу дисплея будет гореть символ WAIT или STAY.

По окончанию процесса тестирования в правом нижнем углу будет гореть надпись PASS или FAIL, что соответствует успешному или неуспешному завершению теста. Причем при неуспешном завершении теста (FAIL) будетраздаваться звуковой сигнал.

13. По окончанию автоматического тестирования клавишами ▲ и ▼ перейдите на работу в ручном режиме.
